ISOARC 48 M
ISOARC 48 M

ISOARC 48 M

Universal - Fallnaht - Cellulose - Elektrode

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG

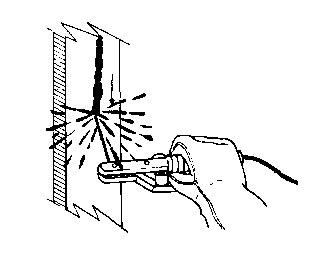

PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

AC; DC - / DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: ISOARC
  • Normbezeichnung (EN IS0)E 38 0 RC 11
  • AWSA5.1: E 7014
  • AnalyseC - Mn - Si

Universell einsetzbare Stabelektrode, rutilumhüllt, speziell für Fallnahtschweißungen konzipiert. Gute Eindringung in das Grundmaterial, gleichmäßige Nahtzeichnung - leicht konvex beim Normallagenschweißen. Sehr leichter Schlackenabgang bei Fallnähten. Anwendungen: Produktionsschweißungen, die größtenteils in Fallnaht ausgeführt werden, aber auch als Universalelektrode im Metallbau, bei Schlosser- und Wartungsarbeiten, Montage- und Rohrleitungsschweißungen etc.

Ab CHF 55.00

exkl. MwSt.

ProdukteBeschreibungTechnische DatenDokumente
ProduktDurchmesserLängeStromVPEInhaltMengePreis Pro Pak

ISOARC 48 M

Artikel-Nr 1048m25
2.5 mm350 mm
60 - 90 A
4.5 kg
244 Stk.
Pro Pak
CHF 68.00
Ab 6 Pak
CHF 57.80
Ab 12 Pak
CHF 51.00
Ab 48 Pak
CHF 44.20

ISOARC 48 M

Artikel-Nr 1048m32
3.25 mm350 mm
90 - 130 A
4.5 kg
145 Stk.
Pro Pak
CHF 59.00
Ab 6 Pak
CHF 50.15
Ab 12 Pak
CHF 44.25
Ab 48 Pak
CHF 38.35

ISOARC 48 M

Artikel-Nr 1048m40
4.0 mm350 mm
120 - 170 A
4.5 kg
98 Stk.
Pro Pak
CHF 55.00
Ab 6 Pak
CHF 46.75
Ab 12 Pak
CHF 41.25
Ab 48 Pak
CHF 35.75

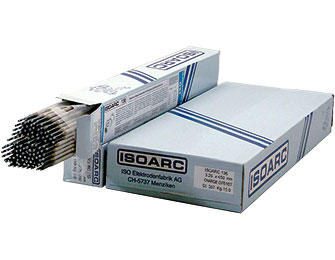

ISOARC 48M - Universal - Fallnaht - Cellulose - Elektrode -

Universell einsetzbare Stabelektrode, rutilumhüllt, speziell für Fallnahtschweißungen konzipiert. Gute Eindringung in das Grundmaterial, gleichmäßige Nahtzeichnung - leicht konvex beim Normallagenschweißen. Sehr leichter Schlackenabgang bei Fallnähten. Anwendungen: Produktionsschweißungen, die größtenteils in Fallnaht ausgeführt werden, aber auch als Universalelektrode im Metallbau, bei Schlosser- und Wartungsarbeiten, Montage- und Rohrleitungsschweißungen etc.

Technische Daten

General

Normbezeichnung (EN IS0)
E 38 0 RC 11
AWS
A5.1: E 7014
Analyse
C - Mn - Si

Normbezeichnungen

ISO 2560-A
E 38 0 RC 11
ISO 2560-B
E 43 13 A
AWS A5.1
A5.1: E 7014
EN 499
E 38 0 RC 11
DIN 1913
E 43 22 R(C) 3

Chemische Zusammensetzung (typische Werte in %)

C
0.06
Mn
0.40
Si
0.25

Mechanische Eigenschaften des reinen Schweissgutes

Streckgrenze (MPa)
≥ 400
Zugfestigkeit (MPa)
490-590
Dehnung (%) A5 (%)
≥ 22
Kerbschlagarbeit ISO-V (J)+0°C
≥ 47

Dokumente

TDB
SDB
