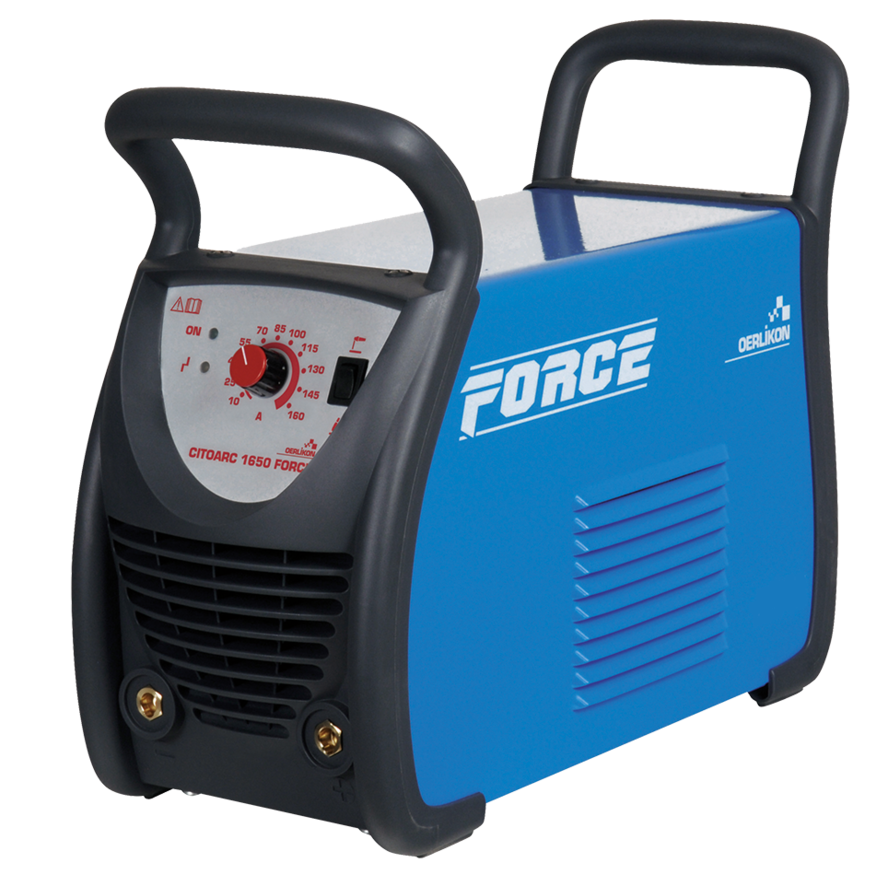

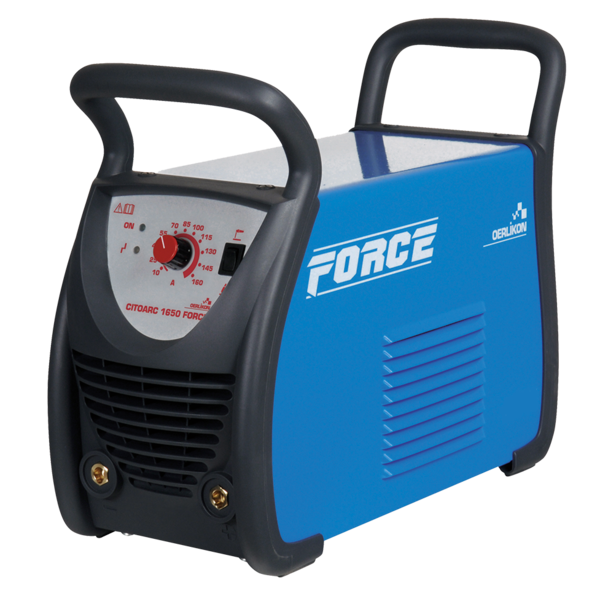

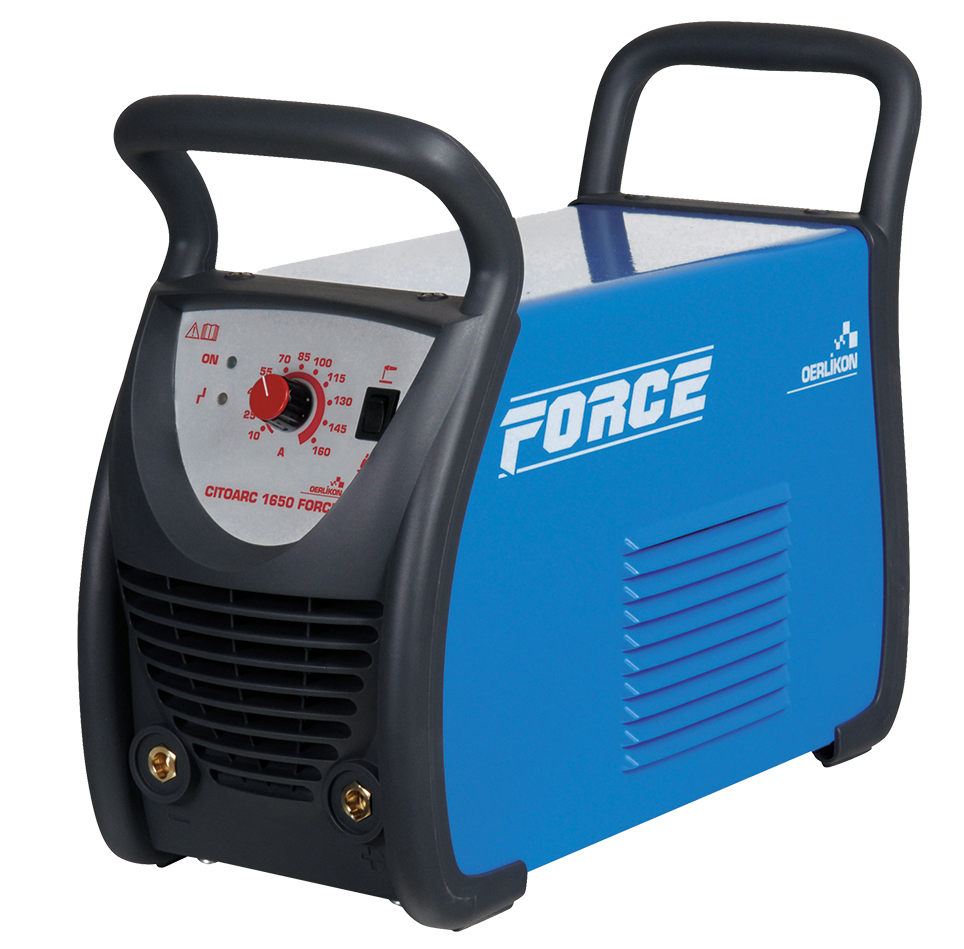

Oerlikon Citoarc 1650 Force - Elektrodenschweissanlage -

Prof. - Elektroden Schweissgleichrichter tragbar (Generator tauglich) Komplett im SET

Schweissverfahren

E-Hand
MMA - Elektrodenschweissen (Manual Metal Arc)

Unter MMA versteht man das Lichbogenschweissen oder Elektrodenschweissen.

Hot-Start
WIG Liftarc
ARC-Force / Anti-Stick
Generator Tauglich
  • Verfügbarkeit: Zur Zeit Lieferung erst im September möglich
  • Marke: Oerlikon
  • Artikel-Nr: W000385252-Set
  • Ampère5-160 A
  • Einschaltdauer60% bei 140 A
  • Elektroden ø1.6 - 4.0 mm
  • Netzspannung230 V
  • Netzsicherung15 A

Die CITOARC-Reihe wurde für den Einsatz in Handwerk und Industrie konzipiert. Die Reihe zeichnet sich durch grosse Zuverlässigkeit und hohe Einschaltdauer für anspruchsvolle Schweissaufgaben aus. Alle Geräte der CITOARC-Reihe sind generatorkompatibel. Unentbehrlich für professionelle Reparaturen und Instandhaltung in der Werkstatt und auf Montage. Im Preis eingeschlossen 2 Pack Oerlikon Spezial, Jackson Automatik-Schweisshelm! Komplett

CHF 1’098.00
exkl. MwSt.

Oerlikon Citoarc 1650 Force - Elektroden Schweissgleichrichter tragbar (generatortauglich)

Die CITOARC-Reihe wurde für den Einsatz in Handwerk und Industrie konzipiert. Die Reihe zeichnet sich durch grosse Zuverlässigkeit und hohe Einschaltdauer für anspruchsvolle Schweissaufgaben aus. Alle Geräte der CITOARC-Reihe sind generatorkompatibel. Unentbehrlich für professionelle Reparaturen und Instandhaltung in der Werkstatt und auf Montage.

CITOARC 1650 FORCE Elektrodendurchmesser 1,6 mm bis 4,0 mm. Professionelle Leistung, industrielle Perfektion.

Auswahl des Schweissstroms

Materialstärke (mm) Elektroden- Durchmesser (mm) Durchschnittlicher Schweißstrom (A)
1.6 mm 1.6 mm 40 A
2.0 mm 2.0 mm 55 A
2.0 - 3.0 mm 2.5 mm 70 A
3.0 - 5.0 mm 3.2 mm 110 A
3.0 - 10.0 mm 4.0 mm 160 A
> 8.0 mm 5.0 mm 200 A
> 10.0 mm 6.0 mm 290 A

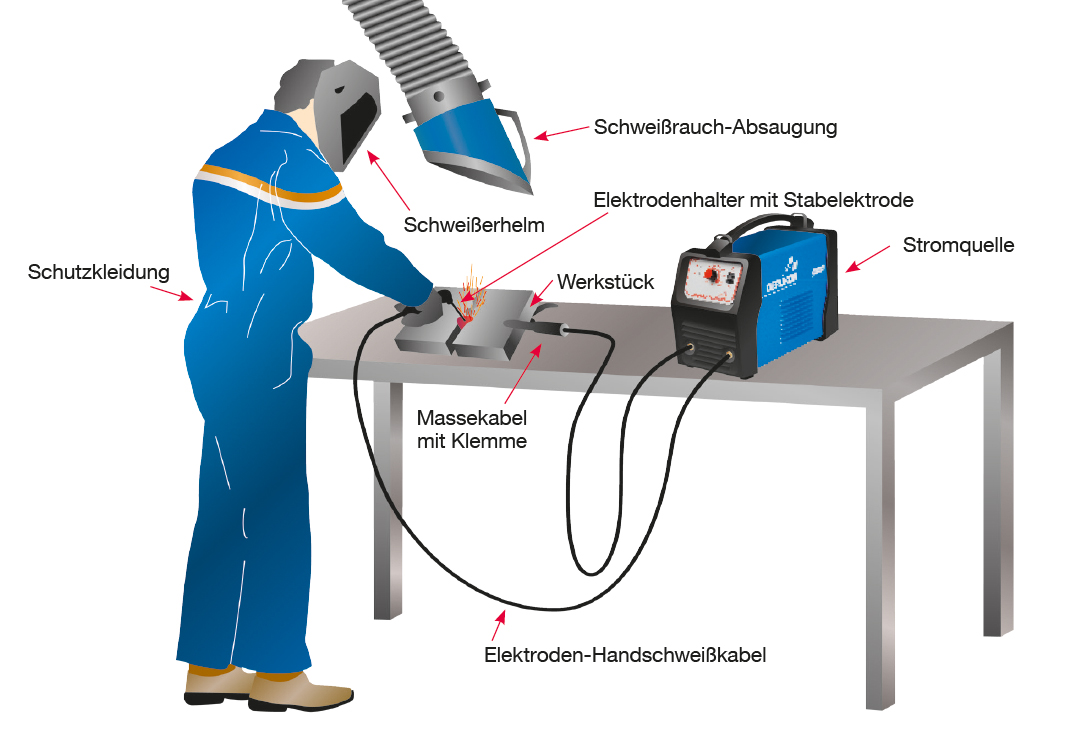

Prinzip des E-Handschweißens mit umhüllten Stabelektroden



Eigenschaften des E-Hand-Schweissen



Arc Force

Erhöht den Lichtbogendruck bei kleinerer Spannung und verhindert während des Schweißens ein Festkleben der Elektrode im Schweißbad. Arc Force bewirkt eine kurzzeitige Erhöhung des Ausgangsstromes, wenn der Lichttbogen zu kurz ist und sorgt für eine konstante, ausgezeichnete Lichtbogenleistung. Außerdem erleichtert es das Zwangslagenschweißen mit hervorragenden Schweißergebnissen mit verschiedenen Elektrodentypen (rutil, basisch oder Zellulose). Die Feinjustierung der Arc Force erfolgt über einen Drehschalter: Minimum für sanften Lichtbogen und wenig Spritzer (rutil, basisch) und Maximum für einen härteren Lichtbogen und tieferen Einbrand.


Hot Start

Kurze Erhöhung des Ausgangsstroms (0,5 s) während des Zündens. Dadurch wird der Lichtbogen schnell und zuverlässig gezündet. Hot Start – für ausgezeichnetes Zündverhalten ohne Kleben der Elektrode und metallurgische Fehler in der Naht.


Anti-Stick

Elektronische Minimierung des Kurzschlussstroms im Falle eines längeren Festklebens der Elektrode. Im Kurzschluss kann die Elektrode leicht vom Werkstück gelöst werden; die Elektrode glüht nicht aus, Elektrodenhalter und Schweißleitung bleiben unbeschädigt. Gleichzeitig wird der Bediener geschützt.


Fugenhobeln

Industrielle E-Hand-Schweißgeräte mit ausreichend Strom und Spannung können zum Schneiden und Fugenhobeln verwendet werden, wie zum Beispiel zum Schneiden von Nuten oder Entfernen von Rissen auf Stahl, Guss und Kupferlegierungen (Kohlelichtbogen-Fugenhobeln). Mit einem speziellen Brenner wird dabei ein starker Luftdruckstrahl in den Lichtbogenbereich gelenkt, der das geschmolzene Metall entfernt. Die Elektrode besteht aus Graphit und Legierungselementen sowie einer Kupferbeschichtung.

Technische Daten

General

AmpèreAmpère
5-160 A
EinschaltdauerEinschaltdauer
60% bei 140 A
Elektroden øElektroden ø
1.6 - 4.0 mm
NetzspannungNetzspannung
230 V
NetzsicherungNetzsicherung
15 A
SchutzklasseSchutzklasse
IP 23
DimensionenDimensionen
395 x 170 x 320 mm
GewichtGewicht
6.6.kg

Vorteile

  • Ausgezeichnete Leistung: hohe Einschaltdauer bei 40 °C.
  • Einfache Handhabung: Hot Start – Verbesserung der Zündeigenschaften und Arc Force – kein Kleben der Elektrode.
  • Vielseitig: geeignet für alle Stabelektroden (außer Zellulose) und TIG Lift-Schweißen.
  • Anschluss an das normale Stromnetz (16A Sicherung).
  • Generatortauglich.
  • Leistungsfaktorkorrektur (PFC). Niedrige Stromaufnahme, energiesparend, geringe Oberwelligkeit und Reduzierung des Gesamt-CO2-Ausstoßes.
  • Ultraleicht: weniger als 7 kg.
  • Niedriger Geräuschpegel durch intelligentes Ventilationssystem.
  • Benutzerfreundliche Oberfläche.
  • Querschnitt 3 x 2,5 mm2.
  • Präzise Schweissqualität.
  • Ausgezeichnete Lichtbogensteuerung: Ein Mikrocontroller steuert den Schweissprozess.
  • Leicht zu transportieren dank Tragegurt.
  • Entspricht der Norm EN 61000-3-2: Verringerung der ins Netz eindringenden Verzerrung.
  • Geringe Stromaufnahme, maximale Schweissleistung am 230 V Lichtnetz.
  • Netzkabel bis 70 m Länge einsetzbar.
  • Geschütztes Gehäuse und Bedienfeld.
  • Modulbauweise mit thermischem Sensor.
  • Generatorgeeignet durch HPF-Controller ( Leistungsfaktorkorrektur).
  • WIG-Schweissen mit Berührungszünden - TIG-Lift.

Standard Zubehör

Oerlikon Citoarc 1650 Force - Elektrodenschweissanlage -

Oerlikon Citoarc 1650 Force - Elektrodenschweissanlage -

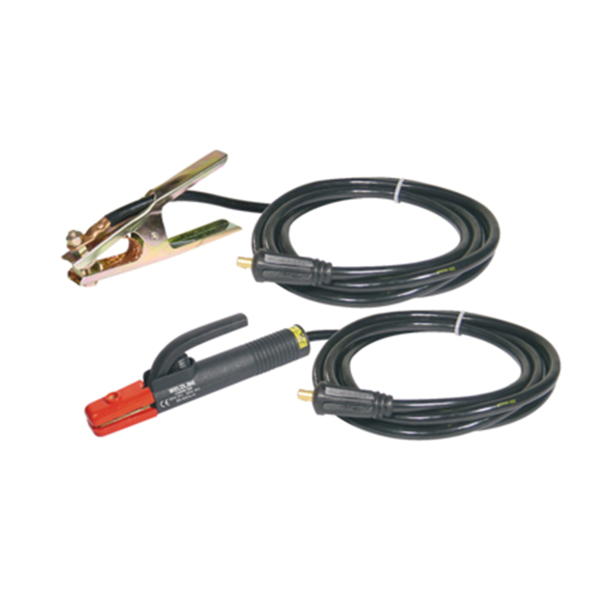

Oerlikon KIT 25C25 / 25mm max 200A 35% - Stecker 9,0 mm

Oerlikon KIT 25C25 / 25mm max 200A 35% - Stecker 9,0 mm

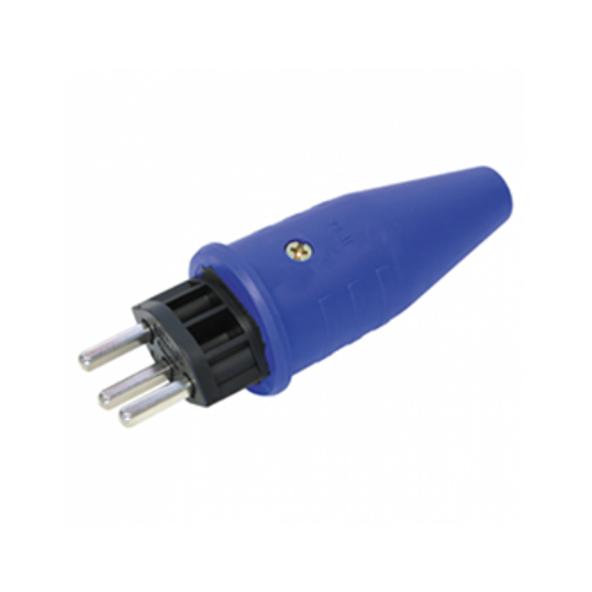

Gummi TPE-STECKER TYP T23 16A

Gummi TPE-STECKER TYP T23 16A

Betriebsanleitung auf USB Stick

Betriebsanleitung auf USB Stick

Anwendung

  • Leichtindustrie
  • Anlagenbau
  • Instandhaltung
  • Wartung und Reparatur
  • Baustellen
  • Prozesstechnik

Werkstoffe

  • Baustähle
  • Cr-Ni-Stahl
  • Guss
  • Aluminium und Aluminiumlegierungen
