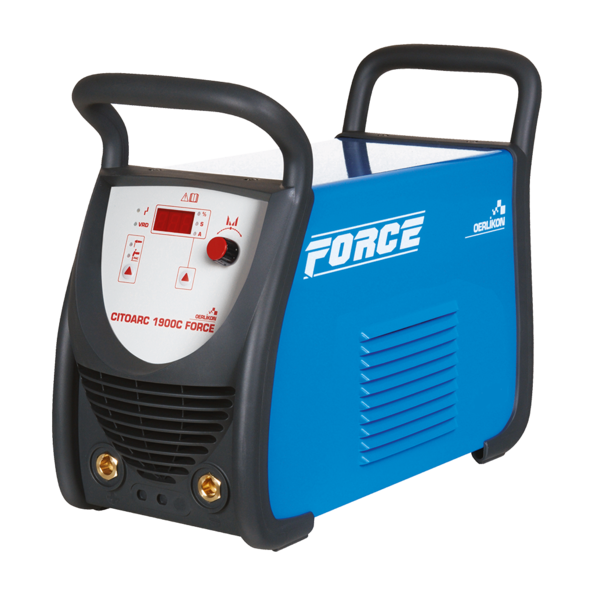

Oerlikon Citoarc 1900C Force DIGITAL - Elektrodenschweissanlage -
Elektroden Schweissgleichrichter tragbar (Generatoren tauglich)
Schweissverfahren
MMA - Elektrodenschweissen (Manual Metal Arc)
Unter MMA versteht man das Lichbogenschweissen oder Elektrodenschweissen.
- Ampère5 - 160 A
- Einschaltdauer100% bei 130 A (Spezial 3,25mm 24 Std.)
- Elektroden ø1.6 - 4.0 mm
- Netzspannung230 V
- Netzsicherung16 A
Die CITOARC-Reihe wurde für den Einsatz in Handwerk und Industrie konzipiert. Die Reihe zeichnet sich durch grosse Zuverlässigkeit und hohe Einschaltdauer für Anspruchsvolle Schweissaufgaben aus. Alle Geräte der CITOARC-Reihe sind generatorkompatibel. Unentbehrlich für professionelle Reparaturen und Instandhaltung in der Werkstatt und auf Montage
Oerlikon Citoarc 1900C Force DIGITAL - Elektroden Schweissgleichrichter tragbar (generatortauglich)
Die CITOARC-Reihe wurde für den Einsatz in Handwerk und Industrie konzipiert. Die Reihe zeichnet sich durch grosse Zuverlässigkeit und hohe Einschaltdauer für anspruchsvolle Schweissaufgaben aus. Alle Geräte der CITOARC-Reihe sind generatorkompatibel. Unentbehrlich für professionelle Reparaturen und Instandhaltung in der Werkstatt und auf Montage
Auswahl des Schweissstroms
| Materialstärke (mm) | Elektroden- Durchmesser (mm) | Durchschnittlicher Schweißstrom (A) |
|---|---|---|
| 1.6 mm | 1.6 mm | 40 A |
| 2.0 mm | 2.0 mm | 55 A |
| 2.0 - 3.0 mm | 2.5 mm | 70 A |
| 3.0 - 5.0 mm | 3.2 mm | 110 A |
| 3.0 - 10.0 mm | 4.0 mm | 160 A |
| > 8.0 mm | 5.0 mm | 200 A |
| > 10.0 mm | 6.0 mm | 290 A |
Prinzip des E-Handschweißens mit umhüllten Stabelektroden
Eigenschaften des E-Hand-Schweissen
Arc Force
Erhöht den Lichtbogendruck bei kleinerer Spannung und verhindert während des Schweißens ein Festkleben der Elektrode im Schweißbad. Arc Force bewirkt eine kurzzeitige Erhöhung des Ausgangsstromes, wenn der Lichttbogen zu kurz ist und sorgt für eine konstante, ausgezeichnete Lichtbogenleistung. Außerdem erleichtert es das Zwangslagenschweißen mit hervorragenden Schweißergebnissen mit verschiedenen Elektrodentypen (rutil, basisch oder Zellulose). Die Feinjustierung der Arc Force erfolgt über einen Drehschalter: Minimum für sanften Lichtbogen und wenig Spritzer (rutil, basisch) und Maximum für einen härteren Lichtbogen und tieferen Einbrand.
Hot Start
Kurze Erhöhung des Ausgangsstroms (0,5 s) während des Zündens. Dadurch wird der Lichtbogen schnell und zuverlässig gezündet. Hot Start – für ausgezeichnetes Zündverhalten ohne Kleben der Elektrode und metallurgische Fehler in der Naht.
Anti-Stick
Elektronische Minimierung des Kurzschlussstroms im Falle eines längeren Festklebens der Elektrode. Im Kurzschluss kann die Elektrode leicht vom Werkstück gelöst werden; die Elektrode glüht nicht aus, Elektrodenhalter und Schweißleitung bleiben unbeschädigt. Gleichzeitig wird der Bediener geschützt.
Fugenhobeln
Industrielle E-Hand-Schweißgeräte mit ausreichend Strom und Spannung können zum Schneiden und Fugenhobeln verwendet werden, wie zum Beispiel zum Schneiden von Nuten oder Entfernen von Rissen auf Stahl, Guss und Kupferlegierungen (Kohlelichtbogen-Fugenhobeln). Mit einem speziellen Brenner wird dabei ein starker Luftdruckstrahl in den Lichtbogenbereich gelenkt, der das geschmolzene Metall entfernt. Die Elektrode besteht aus Graphit und Legierungselementen sowie einer Kupferbeschichtung.
Technische Daten
General
Ampère5 - 160 A
Einschaltdauer100% bei 130 A (Spezial 3,25mm 24 Std.)
Einschaltdauer60% bei 150 A
Elektroden ø1.6 - 4.0 mm
Netzspannung230 V
Netzsicherung16 A
SchutzklasseIP23
Dimensionen475 x 200 x 365 mm
Gewicht9.0 kg
Vorteile
- Außergewöhnlich leistungsfähig: hohe Einschaltdauer bei 40 °C.
- Einfache Handhabung: Hot Start – Verbesserung der Zündeigenschaften und Arc Force – kein Kleben der Elektrode.
- Vielseitig: geeignet für alle Stabelektroden (außer Zellulose) und TIG Lift-Schweißen.
- Generatortauglich.

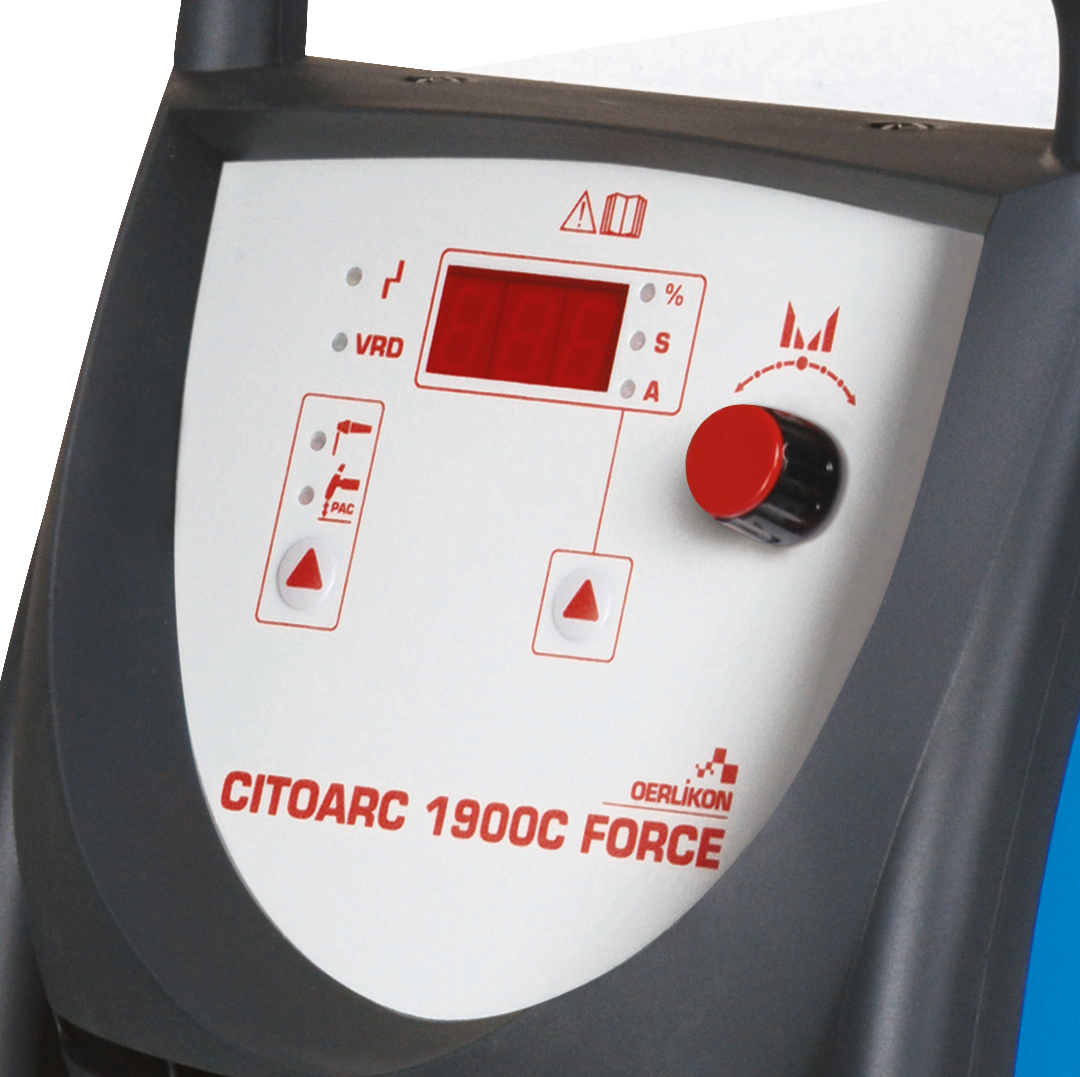

- Digitale Anzeige.
- Leistungsfaktorkorrektur (PFC): Niedrige Stromaufnahme, energiesparend, geringe Oberwelligkeit und Reduzierung des Gesamt-CO2-Ausstoßes.
- Ultraleicht: weniger als 9 kg.
- Anschluss an das normale Stromnetz (16A Sicherung).
- VRD – mehr Sicherheit beim Schweißen unter erhöhter elektrischer Gefährdung.
- Ideal für Zellulose.
- Fernbedienung.
Standard Zubehör
Oerlikon Citoarc 1900C Force DIGITAL - Elektrodenschweissanlage -
Oerlikon KIT 35C50 / 35mm max 300A 35% - Stecker 13 mm
Gummi TPE-STECKER TYP T23 16A
Betriebsanleitung auf USB Stick
Anwendung
- Leichtindustrie
- Anlagenbau
- Instandhaltung
- Wartung und Reparatur
- Baustellen
- Reparatur von Pipelines
Werkstoffe
- Baustähle
- Cr-Ni-Stahl
- Guss
- Aluminium und Aluminiumlegierungen
Optionale Zubehör
- Normbezeichnung (EN IS0): 2560-A: E38 2 B 12 H10
- AWS: A5.1:E7016-H8
- Einteilung: un- und niedriglegierte Stähle
- Analyse: C - Mn - Si
AB CHF 17.00
- Grösse: 9 -10 - 11
- Form: ergonomisch gerformt
- Material: glattes Ziegenleder
AB CHF 13.55
- Grösse: Einheitsgrösse
- Form: ergonomisch gerformt
- Material: Rinds-Spaltleder mit Kevlar-Nähte.
CHF 17.80
- Grösse L: L = 90 x 60 cm
- Grösse XL: XL = 105 x 60 cm
- Material: Spaltleder / Kevlar Nähte / Eingesäumt
AB CHF 66.00
- Grösse: XL - XXL - XXXL
- Material: Rindspaltleder (Brustpartie, Seitenteile und Ärmel)
AB CHF 169.00
- I max: 300A bei 35%
- Kabellänge: 3 m
- Kabel Ø (mm2): 10-25 mm²
- Steckerdurchmesser: 13 mm
CHF 140.60
- I max: 300A bei 35%
- Kabellänge: 4 m
- Kabel Ø (mm2): 35-50 mm²
- Steckerdurchmesser: 13 mm
CHF 165.20
- Glässergrässe: 80 x 110 mm oder 90 x 110 mm
- Schutzstufe: DIN 9
- Auslieferungsform: Schild mit Strahlenschutz- und Vorsatzgläser
CHF 96.60 113.60
- Glässergrässe: 90 x 110 mm
- Schutzstufe: DIN 10
- Gewicht: 580 g
- Auslieferungsform: Schild mit Strahlenschutz- und Vorsatzgläser
CHF 27.00
- Geeignet für: Stahl
- Bürstenreihe: 2- 3- 4- oder 5 reihig
- Material: Stahldraht / Holzgriff
- Form: Glatt
AB CHF 2.50
- Kanten: Spitz und Flach - Gehärtet
- Material: Hartmetall, Gehärtet, Holz
- Handgriff: Oval-Holz ca. ø 35mm
- Länge:
CHF 26.25
- Kanten: Spitz und Flach - Gehärtet
- Material: Ganzstahl grün
- Handgriff: Ovalrohr ø 20mm
- Länge:
CHF 9.00
- Anschlussleistung: 230V / 180W
- Thermostat verstellbar: von 30 - 110°C
- Geeignet für max.: 6 kg Elektroden
- Gewicht: 4 kg
CHF 325.00
- Winkel: 135°/ 90°/ 45°
- Haftkraft: ca. 22 kg
- Abmessung (A -B - C - D): 92 x 92 x 27 x 30 mm
CHF 12.00
- Gasart: Formiergas
- Flaschenanschluss: W21,80x1/14
- Schlauchanschluss: G3/8LH
- Messbereich (Ausgangsdruck): 0 - 50 L/M
CHF 164.00
- Anschlussleistung: 230V / 180W
- Thermostat verstellbar: von 30 - 110°C
- Geeignet für max.: 6 kg Elektroden
- Gewicht: 4 kg
CHF 325.00
- Schutz-Stufen: DIN 9 - 13
- Sichtfeld: 97 x 42 mm
- Optische Klasse: --
- Sensoren: 2 Sensoren
- Lichtempfindlichkeit: --
CHF 99.05
- Grösse: 10 - 11
- Form: ergonomisch gerformt
- Material: Narbenleder
AB CHF 17.90
- I max: 300A bei 35%
- Kabellänge: 3 m
- Kabel Ø (mm2): 10-25 mm²
- Steckerdurchmesser: 9 mm
CHF 133.00
