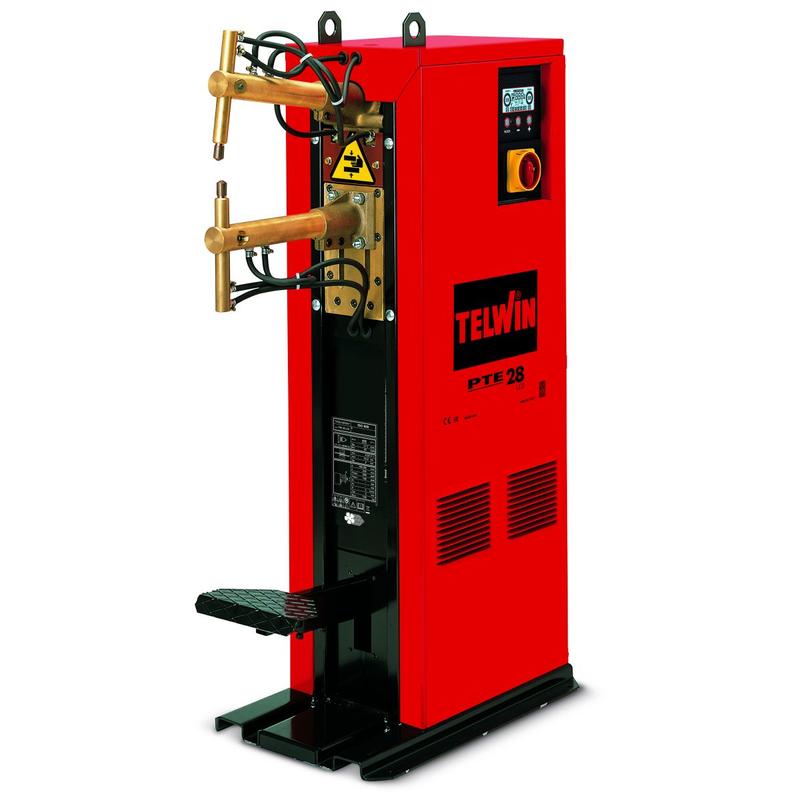

Telwin PTE 28 LCD 400V

Einstellung verschiedener Punktschweißparameter

Eigenschaften
DIGITAL-DISPLAY
  • Verfügbarkeit: Auf Lager
  • Marke: Telwin
  • Artikel-Nr: 824051
  • Max Schweissstärke auf 2 Bleche5 + 5 mm
  • Max Leistungsaufnahme60 kVA
  • Zweiphasige Netzspannung400 V
  • Netzfrequenz50 / 60 Hz
  • Max Leerlaufspannung4.2 V

Säulenwiderstandsschweißmaschine (Punktschweißmaschine) mit Schwenkarm und digitaler Mikroprozesssteuerung. Das digitale LCD-Multifunktionsbedienfeld ermöglicht folgende Betriebsarten: EASY (Einstellung des Punktschweißstroms und der Punktschweißzeit); EXPERT (Einstellung verschiedener Punktschweißparameter) mit der Möglichkeit bis zu 20 individuell erstellte Programme zu speichern.

CHF 5’400.00

Telwin PTE 28 LCD 400V

Säulenwiderstandsschweißmaschine (Punktschweißmaschine) mit Schwenkarm und digitaler Mikroprozesssteuerung. Das digitale LCD-Multifunktionsbedienfeld ermöglicht folgende Betriebsarten: EASY (Einstellung des Punktschweißstroms und der Punktschweißzeit); EXPERT (Einstellung verschiedener Punktschweißparameter) mit der Möglichkeit bis zu 20 individuell erstellte Programme zu speichern.

Der kontinuierliche und pulsierte Betrieb sorgt für beste Schweißungen bei unterschiedlichen Stahlarten. Die Elektroden und Arme des Modells müssen wassergekühlt werden.

Technische Daten

General

Max Schweissstärke auf 2 BlecheMax Schweissstärke auf 2 Bleche
5 + 5 mm
Max LeistungsaufnahmeMax Leistungsaufnahme
60 kVA
Zweiphasige NetzspannungZweiphasige Netzspannung
400 V
NetzfrequenzNetzfrequenz
50 / 60 Hz
Max LeerlaufspannungMax Leerlaufspannung
4.2 V
NetzsicherungNetzsicherung
63 A
Leistungsfaktor (cosphi)Leistungsfaktor (cosphi)
0,7
Max PunktschweissstromMax Punktschweissstrom
16400 A
Nennleistung X=50%Nennleistung X=50%
25 VA
Max ElektrodenkraftMax Elektrodenkraft
220 daN
ElektrodenausladungElektrodenausladung
330 mm
EinschaltdauerEinschaltdauer
5.5 %
SchutzgradSchutzgrad
IP20
DimensionenDimensionen
79 x 32 x 128 cm
GewichtGewicht
148 kg

Vorteile

  • Punktschweißstromregelung (%), Punktschweißzeit (Zyklen), Schließ- und Geschwindigkeitskraft der Elektroden
  • Auswahl verschiedener Parameter des Punktschweißzyklus (Vorhaltezeit, Rampenzeit, Schweißzeit, Pausenzeit und Impulszahl)
  • Leicht abzulesendes LCD-Display
  • Mechanischer Antrieb über Fußpedal
  • Einstellung der Spannweite der Arme
  • Thermoschutz mit Anzeige

Dokumente

Betriebsanleitung
Ersatzteilliste
