Lincoln Invertec 161 S - Elektrodenschweissanlage -
Mehr als Sie von einem Schweissgerät dieser Grösse erwarten würden!
Schweissverfahren
MMA - Elektrodenschweissen (Manual Metal Arc)
Unter MMA versteht man das Lichbogenschweissen oder Elektrodenschweissen.
- Ampère5 - 160 A
- Einschaltdauer50% bei 160 A
- Elektroden ø1.6 - 4.0 mm
- Netzspannung230 V
- Netzsicherung16 A
Überzeugt mit professioneller Leistung für anspruchsvollste Anwendungen. Niedriger Stromverbrauch und hohe Einschaltdauer: Optimal für Instandhaltung und alle professionellen Anwendungen in Industrie, auf Baustellen und im Schiffbau. Inverter-Stromquelle für intensive Schweißaufgaben mit allen Elektrodentypen einschließlich Zellulose.
Invertec® 161S - mehr als Sie von einem Schweissgerät dieser Grösse erwarten würden!
Überzeugt mit professioneller Leistung für anspruchsvollste Anwendungen. Niedriger Stromverbrauch und hohe Einschaltdauer: Optimal für Instandhaltung und alle professionellen Anwendungen in Industrie, auf Baustellen und im Schiffbau. Inverter-Stromquelle für intensive Schweißaufgaben mit allen Elektrodentypen einschließlich Zellulose.
Der Mikroprozessor steuert das Schweißverfahren und garantiert hohe Leistung und einen stabilen Lichtbogen. Das digitale Bedienfeld macht das Einstellen der Parameter leicht. TIG-LIFT+ zum WIG-Schweißen mit Up- und Downslope. Steuerung über Fernregler möglich.

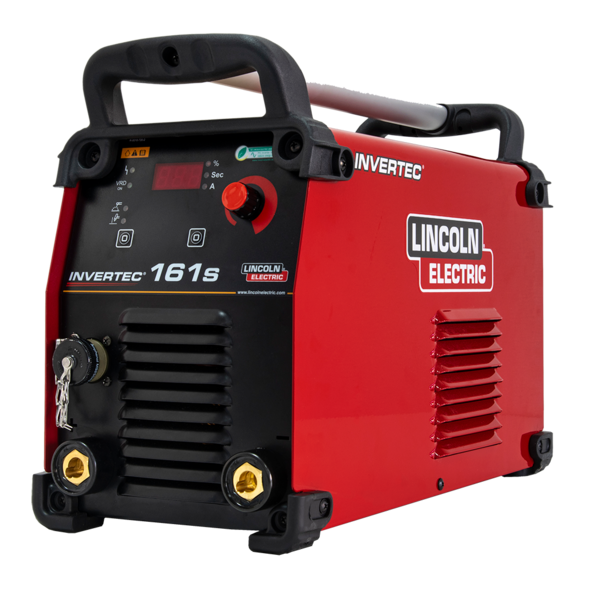

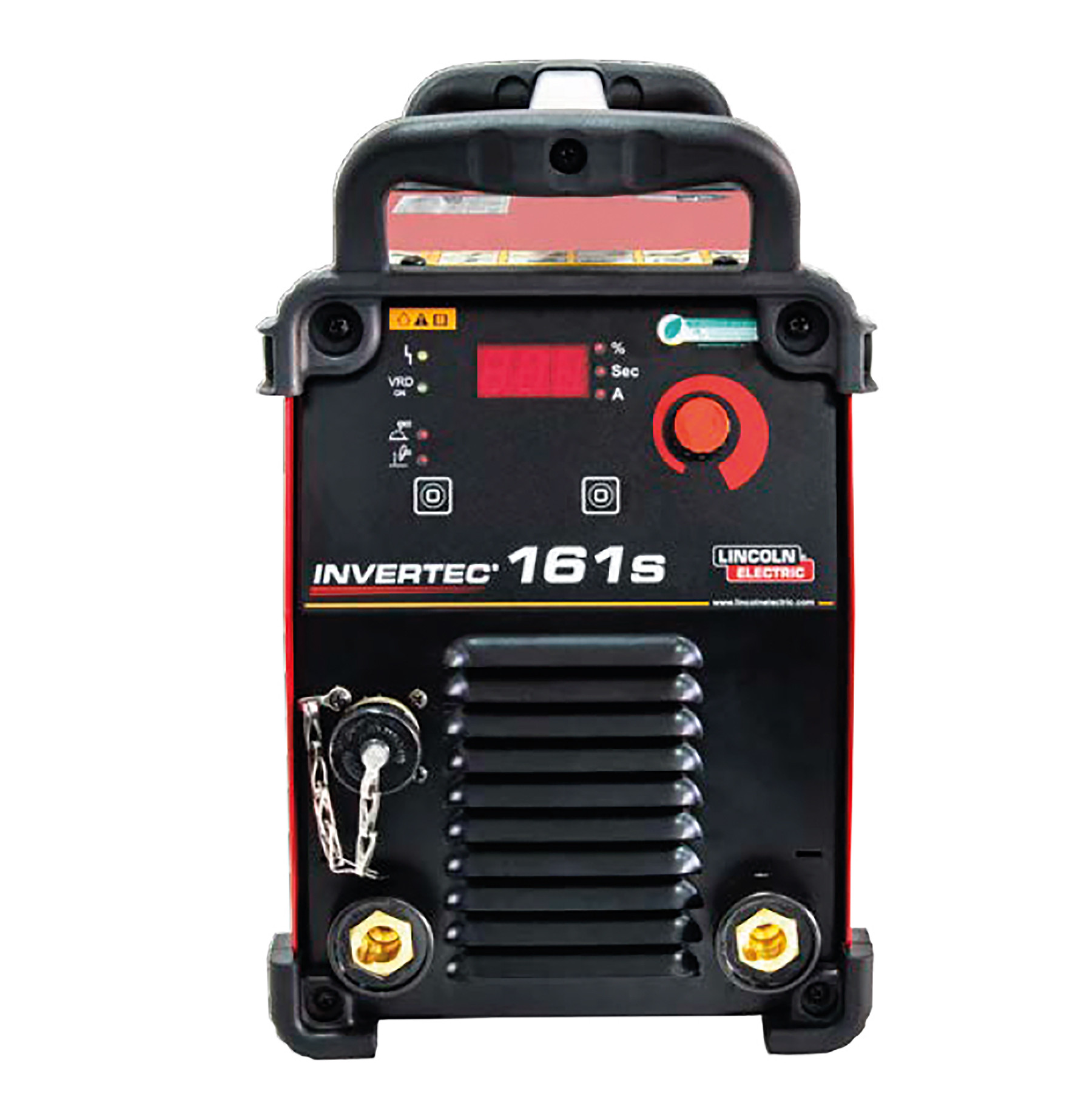

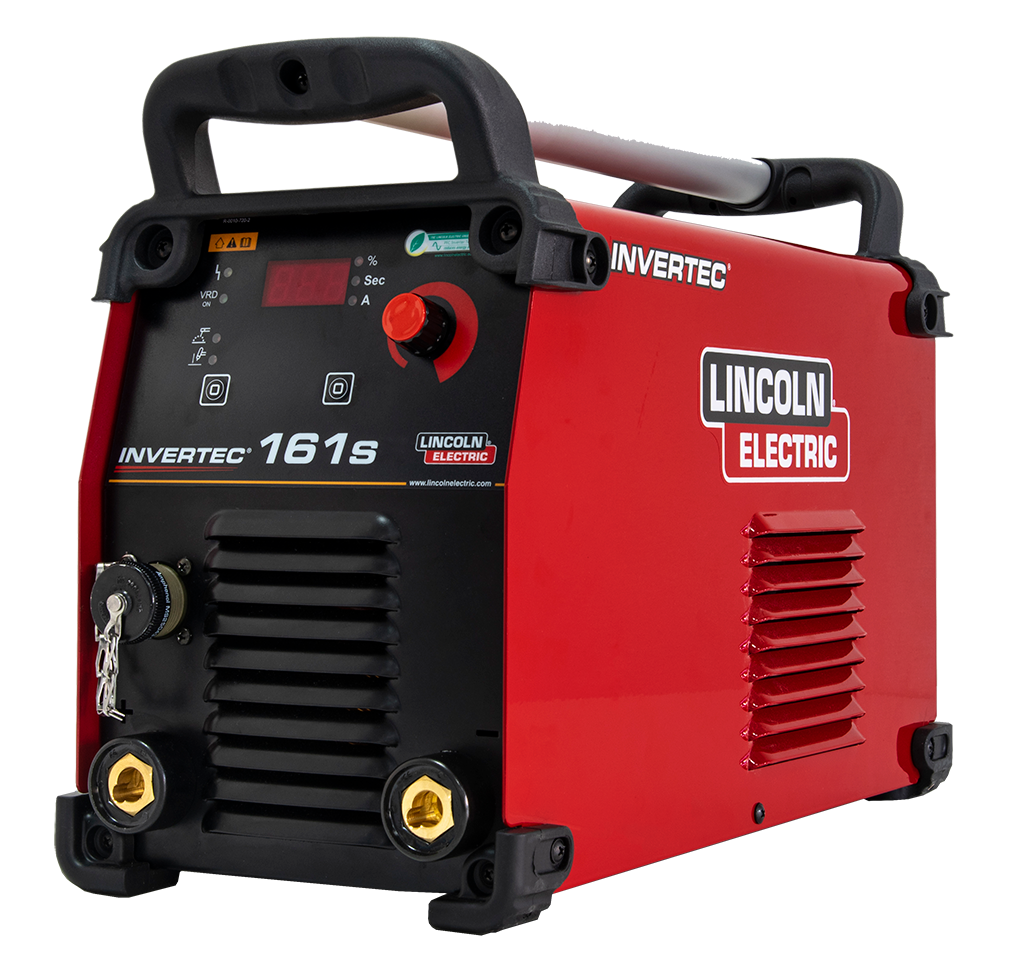

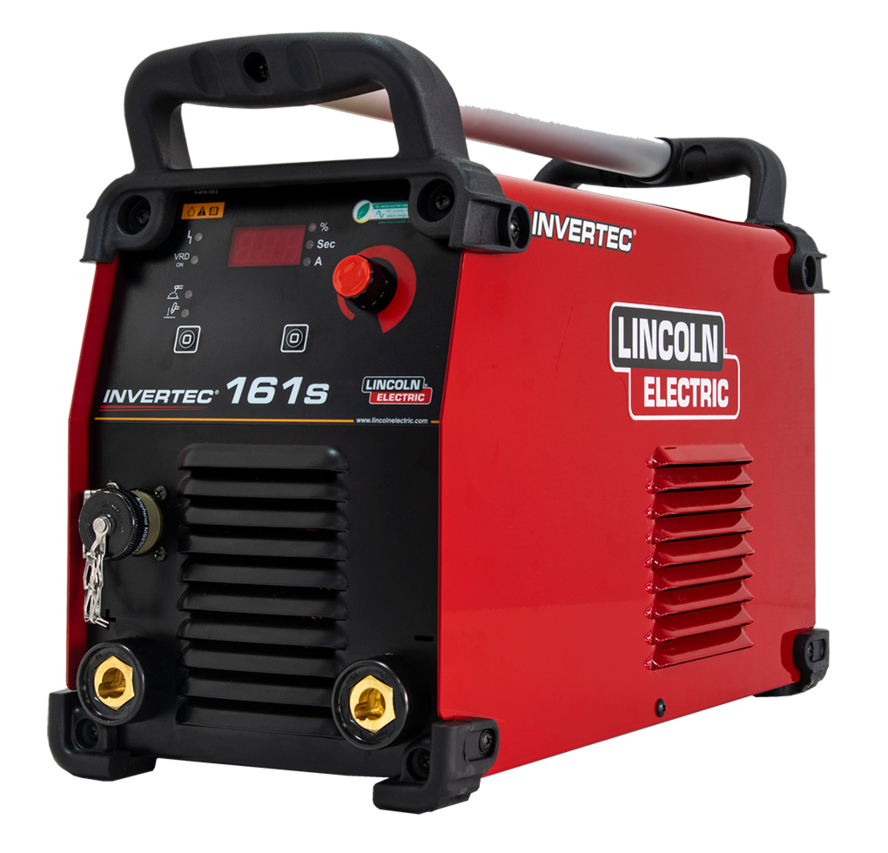

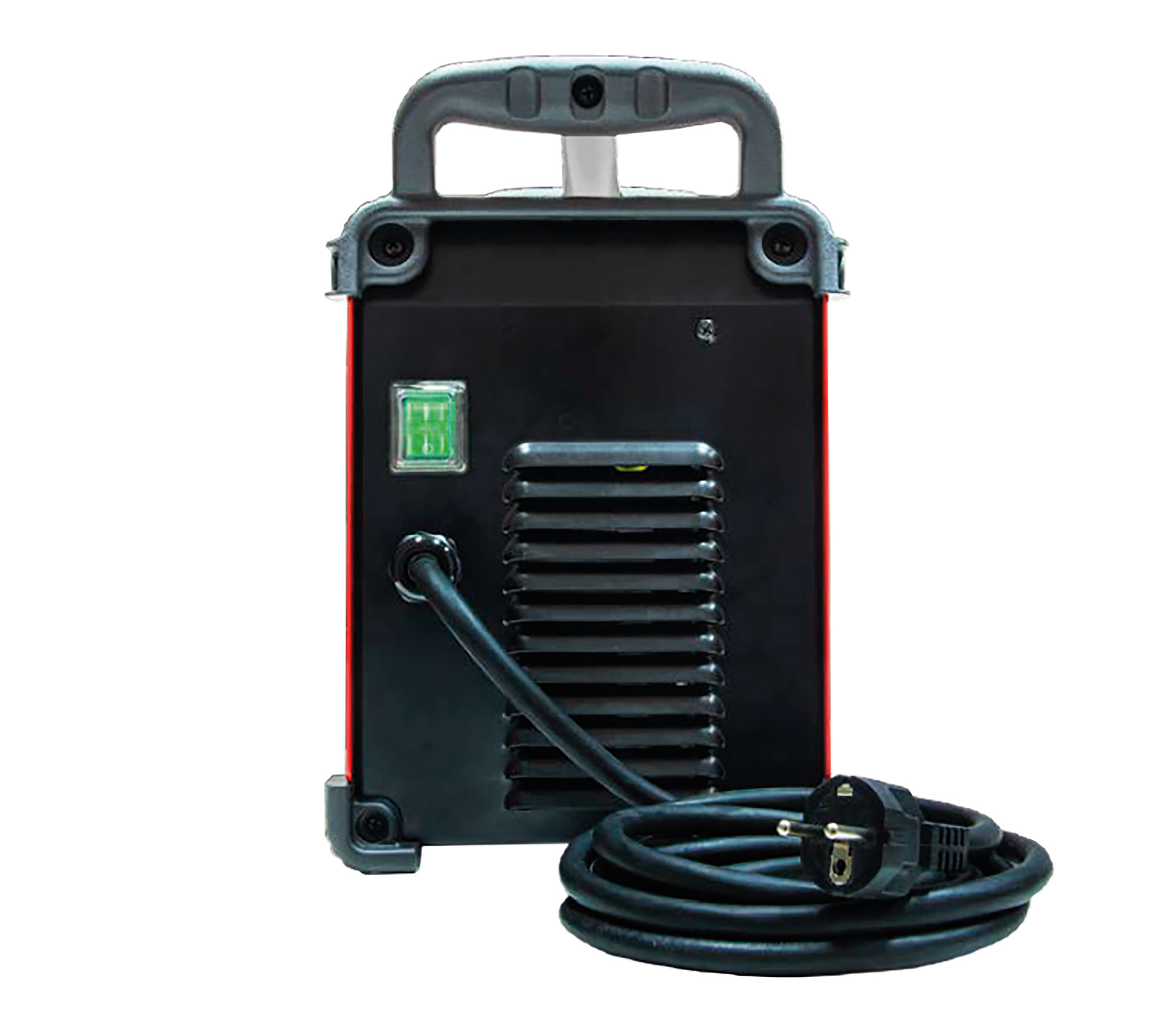

INVERTEC® 161S
Robust und vielseitig. Unkompliziert.
- Außergewöhnlich leistungsfähig: hohe Einschaltdauer bei 40°C
- Vielseitig: Schweißen mit allen Stabelektrodentypen einschließlich ZELLULOSE
- Generatortauglich
- VRD Funktion:mehr Sicherheit beim Schweißen unter erhöhter elektrischer Gefährdung
- Einfache Handhabung: Hot Start - Verbesserung von Zünden und Schweißstart; Arc Force - bessere Kontrolle beim Wurzelschweißen und kein Kleben der Elektrode
- Power Factor Correction (Leistungsfaktorkorrektur): Niedrige Stromaufnahme, energiesparend, geringe Oberwelligkeit und Reduzierung des Gesamt-CO2- Ausstoßes
- TIG Lift+ zum WIG-Schweißen mit Up- und Downslope & zum Einleiten des Downslope durch leichtes Wegziehen des Brenners vom Werkstück • Einsetzbar mit langen Primärstromkabeln (bis zu 70 m bei 2,5 mm² Querschnitt)
Auswahl des Schweissstroms
| Materialstärke (mm) | Elektroden- Durchmesser (mm) | Durchschnittlicher Schweißstrom (A) |
|---|---|---|
| 1.6 mm | 1.6 mm | 40 A |
| 2.0 mm | 2.0 mm | 55 A |
| 2.0 - 3.0 mm | 2.5 mm | 70 A |
| 3.0 - 5.0 mm | 3.2 mm | 110 A |
| 3.0 - 10.0 mm | 4.0 mm | 160 A |
| > 8.0 mm | 5.0 mm | 200 A |
| > 10.0 mm | 6.0 mm | 290 A |
Prinzip des E-Handschweißens mit umhüllten Stabelektroden
Eigenschaften des E-Hand-Schweissen
Arc Force
Erhöht den Lichtbogendruck bei kleinerer Spannung und verhindert während des Schweißens ein Festkleben der Elektrode im Schweißbad. Arc Force bewirkt eine kurzzeitige Erhöhung des Ausgangsstromes, wenn der Lichttbogen zu kurz ist und sorgt für eine konstante, ausgezeichnete Lichtbogenleistung. Außerdem erleichtert es das Zwangslagenschweißen mit hervorragenden Schweißergebnissen mit verschiedenen Elektrodentypen (rutil, basisch oder Zellulose). Die Feinjustierung der Arc Force erfolgt über einen Drehschalter: Minimum für sanften Lichtbogen und wenig Spritzer (rutil, basisch) und Maximum für einen härteren Lichtbogen und tieferen Einbrand.
Hot Start
Kurze Erhöhung des Ausgangsstroms (0,5 s) während des Zündens. Dadurch wird der Lichtbogen schnell und zuverlässig gezündet. Hot Start – für ausgezeichnetes Zündverhalten ohne Kleben der Elektrode und metallurgische Fehler in der Naht.
Anti-Stick
Elektronische Minimierung des Kurzschlussstroms im Falle eines längeren Festklebens der Elektrode. Im Kurzschluss kann die Elektrode leicht vom Werkstück gelöst werden; die Elektrode glüht nicht aus, Elektrodenhalter und Schweißleitung bleiben unbeschädigt. Gleichzeitig wird der Bediener geschützt.
Fugenhobeln
Industrielle E-Hand-Schweißgeräte mit ausreichend Strom und Spannung können zum Schneiden und Fugenhobeln verwendet werden, wie zum Beispiel zum Schneiden von Nuten oder Entfernen von Rissen auf Stahl, Guss und Kupferlegierungen (Kohlelichtbogen-Fugenhobeln). Mit einem speziellen Brenner wird dabei ein starker Luftdruckstrahl in den Lichtbogenbereich gelenkt, der das geschmolzene Metall entfernt. Die Elektrode besteht aus Graphit und Legierungselementen sowie einer Kupferbeschichtung.
Technische Daten
General
Ampère5 - 160 A
Einschaltdauer50% bei 160 A
Elektroden ø1.6 - 4.0 mm
Netzspannung230 V
Netzsicherung16 A
SchutzklasseIP 23
Dimensionen320 x 170 x 395
Gewicht9 kg
Vorteile
- Leicht und einfach in der Handhabung in jeder Situation
- Für den Gebrauch von Generatoren geeignet
- Elektrische Sicherheit (IP23)
- Gute Lichtbogenzündung mit einem ruhigen, stabilen Lichtbogen
- Eine optimale Wahl für das Schweißen mit jeder Art von Elektrode
- Außergewöhnlich leistungsfähig: hohe Einschaltdauer bei 40°C
- Vielseitig: Schweißen mit allen Stabelektrodentypen einschließlich ZELLULOSE
- Generatortauglich
- VRD Funktion: mehr Sicherheit beim Schweißen unter erhöhter elektrischer Gefährdung
- Einfache Handhabung: Hot Start - Verbesserung von Zünden und Schweißstart; Arc Force - bessere Kontrolle beim Wurzelschweißen und kein Kleben der Elektrode
- Power Factor Correction (Leistungsfaktorkorrektur): Niedrige Stromaufnahme, energiesparend, geringe Oberwelligkeit und Reduzierung des Gesamt-CO2- Ausstoßes
- TIG Lift+ zum WIG-Schweißen mit Up- und Downslope & zum Einleiten des Downslope durch leichtes Wegziehen des Brenners vom Werkstück
- Einsetzbar mit langen Primärstromkabeln (bis zu 70 m bei 2,5 mm² Querschnitt)
Zubehör ISO
- W000260684 Weldline Kabel-Set 25C50
- 230V - Stecker
- Fernregler Adapter
- Betriebsanleitung
Anwendung
- Leichter Metallbau
- Anlagenbau
- Wartung
- Instandhaltung & Reparatur
- Baustellen
- Leichtindustrie
- Pipeline Reparaturen
Werkstoffe
- Baustähle
- Cr-Ni-Stahl
- Guss
- Aluminium und Aluminiumlegierungen
Optionale Zubehör
- Glässergrässe: 90 x 110 mm
- Schutzstufe: DIN 10
- Gewicht: 580 g
- Auslieferungsform: Schild mit Strahlenschutz- und Vorsatzgläser
CHF 27.00
- Grösse: 9 -10 - 11
- Form: ergonomisch gerformt
- Material: glattes Ziegenleder
AB CHF 13.55
- Schutz-Stufen: DIN 3.5 / 5 - 13
- Sichtfeld: 95 x 85 mm
- Optische Klasse : 1.1.1.1
- Sensoren: vier Lichtbogensensoren
- Lichtempfindlichkeit: Stufenlos
CHF 528.00
- I max: 300A bei 35%
- Kabellänge: 2 m
- Kabel Ø (mm2): 10-25 mm²
- Steckerdurchmesser: 13 mm
CHF 140.60
- I max: 300A bei 35%
- Kabellänge: 4 m
- Kabel Ø (mm2): 35-50 mm²
- Steckerdurchmesser: 13 mm
CHF 165.20
- Normbezeichnung (EN IS0): 2560-A: E38 2 B 12 H10
- AWS: A5.1:E7016-H8
- Einteilung: un- und niedriglegierte Stähle
- Analyse: C - Mn - Si
AB CHF 17.00
- Grösse: Einheitsgrösse
- Form: ergonomisch gerformt
- Material: Rinds-Spaltleder mit Kevlar-Nähte.
CHF 17.80
- Grösse L: L = 90 x 60 cm
- Grösse XL: XL = 105 x 60 cm
- Material: Spaltleder / Kevlar Nähte / Eingesäumt
AB CHF 66.00
- Grösse: XL - XXL - XXXL
- Material: Rindspaltleder (Brustpartie, Seitenteile und Ärmel)
AB CHF 169.00
- Glässergrässe: 80 x 110 mm oder 90 x 110 mm
- Schutzstufe: DIN 9
- Auslieferungsform: Schild mit Strahlenschutz- und Vorsatzgläser
CHF 79.90 94.40
- Geeignet für: Stahl
- Bürstenreihe: 3- reihig
- Material: Stahldraht / Holzgriff
- Form: glatt konisch
CHF 15.00
- Kanten: Spitz und Flach - Gehärtet
- Material: Hartmetall, Gehärtet, Holz
- Handgriff: Oval-Holz ca. ø 35mm
- Länge:
CHF 26.25
- Anschlussleistung: 230V / 180W
- Thermostat verstellbar: von 30 - 110°C
- Geeignet für max.: 6 kg Elektroden
- Gewicht: 4 kg
CHF 325.00
- Gasart: Formiergas
- Flaschenanschluss: W21,80x1/14
- Schlauchanschluss: G3/8LH
- Messbereich (Ausgangsdruck): 0 - 50 L/M
CHF 164.00
Dokumente
Prospekt
Betriebsanleitung
Ersatzteilliste
