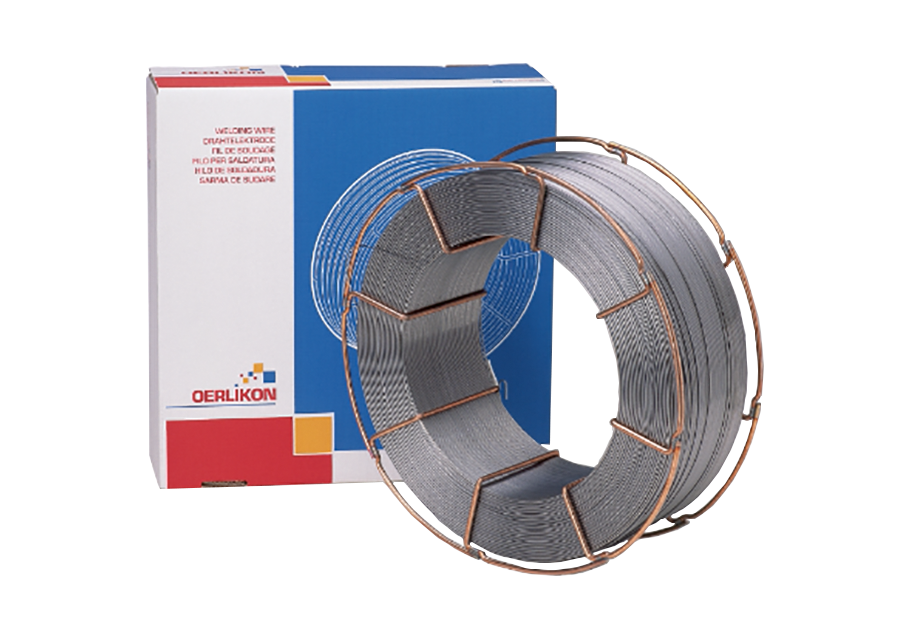

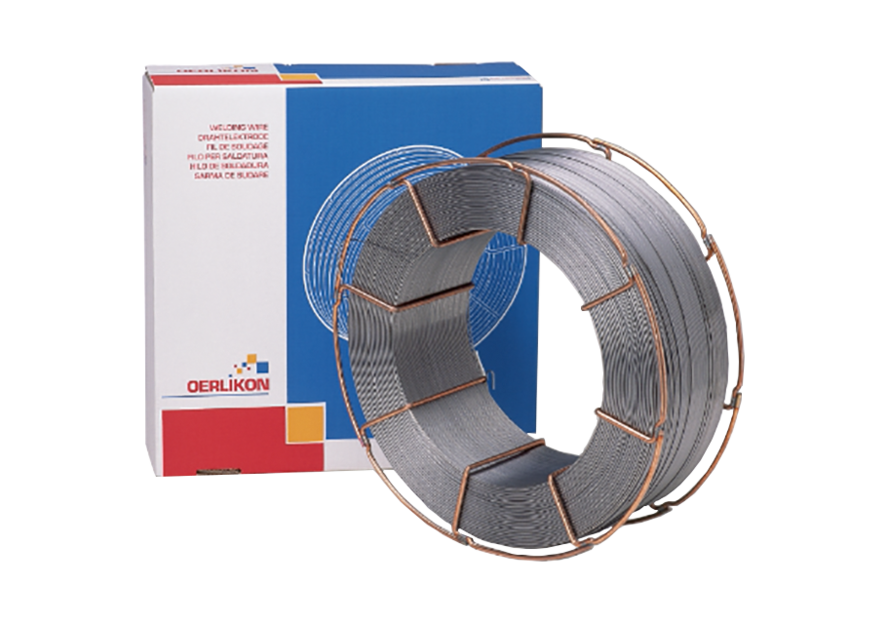

OERLIKON CARBOFIL 1
Schutzgasschweissen un- und niedriglegierte Stähle (SG-2)
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

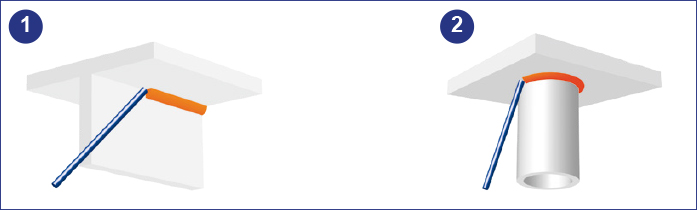

PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

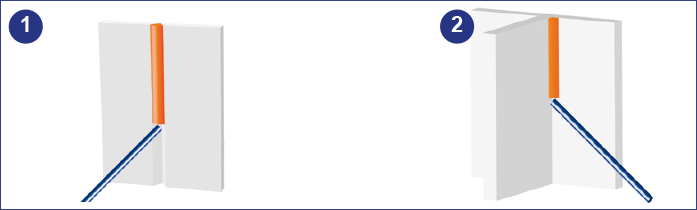

PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- Normbezeichnung (EN IS0)14341-A: G 42 3 C1 3Si1
- AWSA5.18: ER 70S-6
- Einteilungun- und niedriglegierte Stähle
- AnalyseC - Mn - Si
Massivdrahtelektrode für das MAG-Schweißen un- und niedriglegierter Stähle oder Stahlguss bis 420 N/mm² Streckgrenze. Geeignet für CO2 und Ar/CO2 oder Ar/CO2/O2 Mischgas. Gute Kaltzähigkeit bis - 30 °C. Spritzerarmer Werkstoffübergang im Kurz- und Sprühlichtbogen. Verkupfert.
| Produkt | Durchmesser | Länge | VPE | Rollenform (DIN EN ISO 544) | Menge | Preis Pro Superpac |
|---|---|---|---|---|---|---|
OERLIKON CARBOFIL 1Artikel-Nr C06P005R6E11 | 0.6 mm | 5.0 Kg | S200 S200 Dornspule (S)
| Pro Spule CHF 51.00 Ab 10 Spule CHF 40.80 Ab 30 Spule CHF 30.60 Ab 63 Spule CHF 20.40 | ||
OERLIKON CARBOFIL 1Artikel-Nr C06P015R6E11 | 0.6 mm | 15 kg | S300 S300 Dornspule (S)
| Pro Spule CHF 127.50 Ab 10 Spule CHF 102.00 Ab 30 Spule CHF 76.50 Ab 63 Spule CHF 51.00 | ||

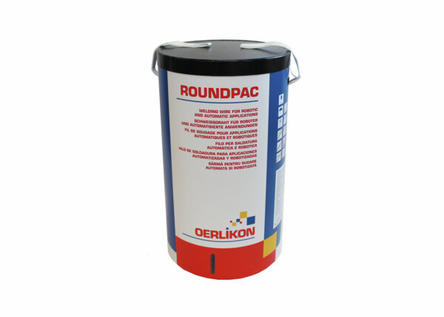

OERLIKON CARBOFIL 1Artikel-Nr C07D300E6E11 | 0.7 mm | 300 kg | Fass Fass | Pro Fass CHF 1’464.00 Ab 10 Fass CHF 1'171.20 Ab 30 Fass CHF 878.40 Ab 63 Fass CHF 585.60 | ||
OERLIKON CARBOFIL 1Artikel-Nr C08P005R6E11 | 0.8 mm | 5.0 kg | S200 S200 Dornspule (S)
| Pro Spule CHF 29.05 Ab 10 Spule CHF 23.24 Ab 30 Spule CHF 17.43 Ab 63 Spule CHF 11.62 | ||

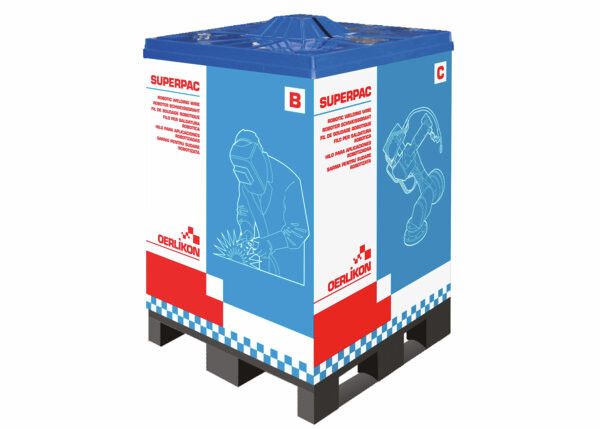

OERLIKON CARBOFIL 1Artikel-Nr W000282594 | 0.8 mm | 300 kg | Superpac | Pro Superpac CHF 1’533.00 Ab 10 Superpac CHF 1'226.40 Ab 30 Superpac CHF 919.80 Ab 63 Superpac CHF 613.20 | ||
OERLIKON CARBOFIL 1Artikel-Nr C10P005R6E11 | 1.0 mm | 5.0 kg | S200 S200 Dornspule (S)
| Pro Spule CHF 28.45 Ab 10 Spule CHF 22.76 Ab 30 Spule CHF 17.07 Ab 63 Spule CHF 11.38 | ||

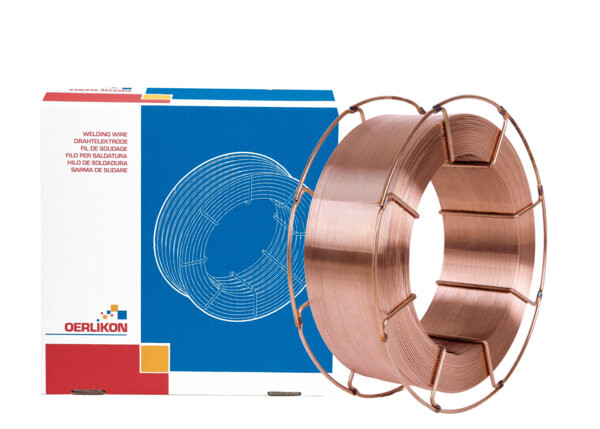

OERLIKON CARBOFIL 1Artikel-Nr C10L016S6E11 | 1.0 mm | 16 kg | BS300 BS300 Korbspule (BS)
| Pro Spule CHF 67.35 Ab 10 Spule CHF 53.88 Ab 30 Spule CHF 40.41 Ab 63 Spule CHF 26.94 | ||
OERLIKON CARBOFIL 1Artikel-Nr C10K016P6E11 | 1.0 mm | 16 kg | B300 B300 Korb-Ringspule (B)
| Pro Spule CHF 67.20 Ab 10 Spule CHF 53.76 Ab 30 Spule CHF 40.32 Ab 63 Spule CHF 26.88 | ||
OERLIKON CARBOFIL 1Artikel-Nr C10P015S6E11 | 1.0 mm | 15 kg | S300 | Pro Spule CHF 61.80 Ab 10 Spule CHF 49.44 Ab 30 Spule CHF 37.08 Ab 63 Spule CHF 24.72 | ||
OERLIKON CARBOFIL 1Artikel-Nr C10D300E6E11 | 1.0 mm | 300 kg | Fass Fass | Pro Fass CHF 1’227.00 Ab 10 Fass CHF 981.60 Ab 30 Fass CHF 736.20 Ab 63 Fass CHF 490.80 | ||
OERLIKON CARBOFIL 1Artikel-Nr W000282610 | 1.0 mm | 450 kg | Superpac | Pro Superpac CHF 2’115.00 Ab 10 Superpac CHF 1'692.00 Ab 30 Superpac CHF 1'269.00 Ab 63 Superpac CHF 846.00 | ||
OERLIKON CARBOFIL 1Artikel-Nr W000282609 | 1.0 mm | 300 kg | Superpac | Pro Superpac CHF 1’410.00 Ab 10 Superpac CHF 1'128.00 Ab 30 Superpac CHF 846.00 Ab 63 Superpac CHF 564.00 | ||
OERLIKON CARBOFIL 1Artikel-Nr W000282611 | 1.0 mm | 550 kg | Superpac | Pro Superpac CHF 2’585.00 Ab 10 Superpac CHF 2'068.00 Ab 30 Superpac CHF 1'551.00 Ab 63 Superpac CHF 1'034.00 | ||
OERLIKON CARBOFIL 1Artikel-Nr C12P005R6E11 | 1.2 mm | 5.0 kg | S200 S200 Dornspule (S)
| Pro Spule CHF 29.20 Ab 10 Spule CHF 23.36 Ab 30 Spule CHF 17.52 Ab 63 Spule CHF 11.68 | ||
OERLIKON CARBOFIL 1Artikel-Nr C12D300E6E11 | 1.2 mm | 300 kg | Fass Fass | Pro Fass CHF 1’200.00 Ab 10 Fass CHF 960.00 Ab 30 Fass CHF 720.00 Ab 63 Fass CHF 480.00 | ||
OERLIKON CARBOFIL 1Artikel-Nr W000282622 | 1.2 mm | 300 kg | Superpac | Pro Superpac CHF 1’383.00 Ab 10 Superpac CHF 1'106.40 Ab 30 Superpac CHF 829.80 Ab 63 Superpac CHF 553.20 | ||
OERLIKON CARBOFIL 1Artikel-Nr W000282623 | 1.2 mm | 450 kg | Superpac | Pro Superpac CHF 2’074.50 Ab 10 Superpac CHF 1'659.60 Ab 30 Superpac CHF 1'244.70 Ab 63 Superpac CHF 829.80 | ||
OERLIKON CARBOFIL 1Artikel-Nr W000282624 | 1.2 mm | 550 kg | Superpac | Pro Superpac CHF 2’535.50 Ab 10 Superpac CHF 2'028.40 Ab 30 Superpac CHF 1'521.30 Ab 63 Superpac CHF 1'014.20 | ||
OERLIKON CARBOFIL 1Artikel-Nr C16K016P6E11 | 1.6 mm | 16 kg | B300 B300 Korb-Ringspule (B)
| Pro Spule CHF 59.20 Ab 10 Spule CHF 47.36 Ab 30 Spule CHF 35.52 Ab 63 Spule CHF 23.68 | ||
OERLIKON CARBOFIL 1Artikel-Nr C16D250E6E11 | 1.6 mm | 250 kg | Fass Fass | Pro Fass CHF 935.00 Ab 10 Fass CHF 748.00 Ab 30 Fass CHF 561.00 Ab 63 Fass CHF 374.00 | ||
OERLIKON CARBOFIL 1Artikel-Nr W000282630 | 1.6 mm | 450 kg | Superpac | Pro Superpac CHF 2’020.50 Ab 10 Superpac CHF 1'616.40 Ab 30 Superpac CHF 1'212.30 Ab 63 Superpac CHF 808.20 |
OERLIKON CARBOFIL 1 - Drahtelektroden für das Schutzgasschweissen un- und niedriglegierte Stähle -
Massivdrahtelektrode für das MAG-Schweißen un- und niedriglegierter Stähle oder Stahlguss bis 420 N/mm² Streckgrenze. Geeignet für CO2 und Ar/CO2 oder Ar/CO2/O2 Mischgas. Gute Kaltzähigkeit bis - 30 °C. Spritzerarmer Werkstoffübergang im Kurz- und Sprühlichtbogen. Verkupfert.
Technische Daten
General
Normbezeichnung (EN IS0)
14341-A: G 42 3 C1 3Si1
AWS
A5.18: ER 70S-6
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si
Schutzgase
Schutzgase
EN ISO 14175 : C1, M14, M2, M3
Normbezeichnungen
EN IS0
14341-A: G 42 3 C1 3Si1
EN ISO
14341-A: G 42 4 M21 3Si1
AWS
A5.18: ER 70S-6
Zulassungen
ABS
3SA
ABS
3YSA
DB
-
DNV/GL
III YMS
RINA
3YS
TÜV
-
Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2
Draht
C
0.08
Mn
1.5
SI
0.9
P
≤ 0.025
S
≤ 0.025
Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)
Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 420
Zugfestigkeit (MPa)
500 - 640
Dehnung (%) A5 (%)
≥ 24
Kerbschlagarbeit ISO-V (J) +20 °C
> 90
Kerbschlagarbeit ISO-V (J) -30 °C
≥ 70
Kerbschlagarbeit ISO-V (J) -40 °C
> 47
Vorteile
- Gute Zündeigenschaften
- Optimierte Schweißeigenschaften
- Lichtbogenstabilität
Werkstoffe
- S(P)235 - S(P)355
- GP240
- GP280
