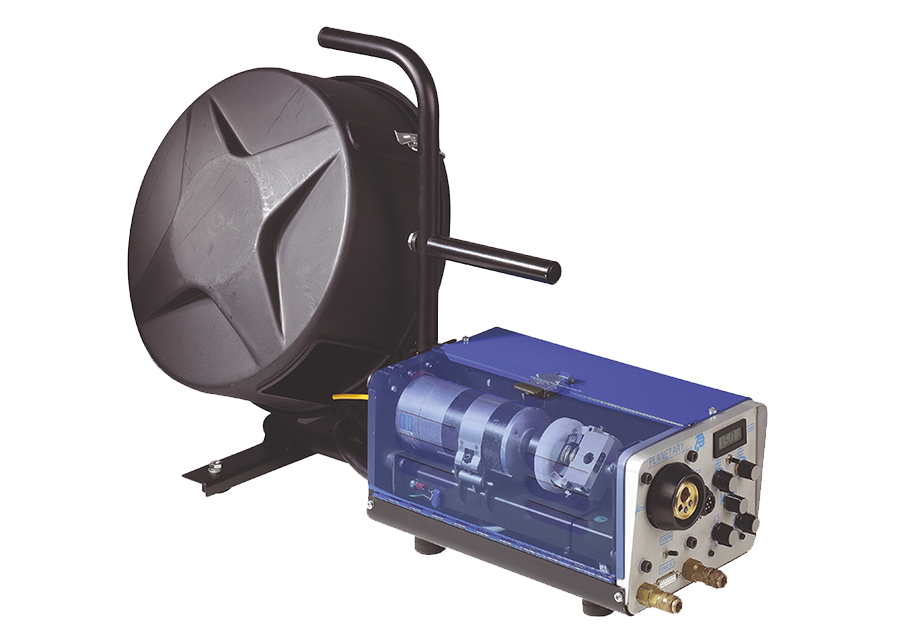

TBi Planetary WIG/Laser Kaltdrahtvorschub: neu mit Planeten-Getriebe!

Drahtvorschubeinheit für gas- und wassergekühlte WIG-Schweissbrenner

  • Verfügbarkeit: Voraussichtlich auf Lager
  • Artikel-Nr: 580P090016
  • Fördergeschwindigkeitvon 0.1 m / min bis ca. 7.0m / min (WIG) und bis ca. 16.0 m / min (Laser)
  • Drahtdurchmesser0.6 - 1.6 mm
  • Motorleistung100 W
  • Motorspannung18.3 V

Das tragbare Gerät wird als automatische Drahtvorschubeinheit für gas- und wassergekühlte WIG-Schweissbrenner und zum Fördern von Drähten zum LASER-Schweissen eingesetzt. Es können Drähte bis maximal 1,6 mm Durchmesser aus unterschiedlichen Materialien gefördert werden.

CHF 12’800.00

Das tragbare Gerät wird als automatische Drahtvorschubeinheit für gas- und wassergekühlte WIG-Schweissbrenner und zum Fördern von Drähten zum LASER-Schweissen eingesetzt. Es können Drähte bis maximal 1,6 mm Durchmesser aus unterschiedlichen Materialien gefördert werden. Der Planetenkopf ist über ein Gewinde fest mit der Motorhohlwelle verbunden.

Im Planetenkopf wird der Draht von einem Räderpaar gehalten, das bei Drehung des Planetenkopfes den Drahtvorschub bewirkt. Die Drahtvorschub-Geschwindigkeit wird exakt durch die Motordrehzahl gesteuert.

Der Anpressdruck des Räderpaares wird über eine Haltefeder bewirkt. Der WIG-Schweissbrenner wird an der Frontseite des Geräts angeschlossen und kann manuell über einen Schalter in der Griffschale, als auch über eine Fernbedienung gesteuert werden.

Mit den Bedienelementen an der Frontseite werden die verschiedenen Funktionen eingestellt. Die jeweilige Drahtvorschubgeschwindigkeit wird von einer Digitalanzeige angezeigt.

Technische Daten

General

Fördergeschwindigkeit
von 0.1 m / min bis ca. 7.0m / min (WIG) und bis ca. 16.0 m / min (Laser)
Drahtdurchmesser
0.6 - 1.6 mm
Motorleistung
100 W
Motorspannung
18.3 V
Stromaufname Motor
7.5 A
Motornenndrehzahl
4200 U/min
Geräteschutzklasse
IP
Belastbarkeit
S3 60% ED
Drehstromfachometer
3 x 5 V AC bei 1000 / min, 33 Hz, 10 mA
Sicherung
8 A, 250 V, träge
Abmessungen (B x T x H)
78 x 30 x 47 cm (ohne Spulenhalter)
Gewicht
ca. 15 kg

Vorteile

  • Erleichtert dem Schweisser die Arbeit
  • Er hat eine Hand frei oder führt den Brenner beidhändig
  • Er kann die Stromstärke erhöhen und steigert dadurch die Abschmelzleistung und senkt die Kosten
  • Er schweisst in Steig- und Überkopfposition mit höherer Abschmelzleistung
  • Er erzeugt eine hohe Schweissnahtqualität
  • Er erlernt es sehr schnell und ermüdet weniger
  • Anwendung mit gas- und wassergekühltem Brenner
  • Mit Drähten von Ø 0,6 mm bis 1,6 mm einsetzbar
  • Geeignet für Stahl-, Aluminium- und CrNi-Drähte
  • Einfaches Bedienen am Brennergriff
  • Wahl des Drahtdurchmessers mittels Drehknopf
  • Drahtpulsen und Drahtrückzug einstellbar
  • Digitale Anzeige der Drahtvorschubgeschwindigkeit
  • Anlage mit hohem Bedienkomfort

Standard Zubehör

Transformer 230V/24V AC, 120W

Transformer 230V/24V AC, 120W

Spulenhalter komplett (für Drahtspulen D300)

Spulenhalter komplett (für Drahtspulen D300)

Anschlusskabel Schweissstrom 1,5m mit BSB35-50 Stecker

Anschlusskabel Schweissstrom 1,5m mit BSB35-50 Stecker

Gasschlauch Ø 6,0mm, 1,5m, offen

Gasschlauch Ø 6,0mm, 1,5m, offen

Steuerleitung zu Schweissanlage, 1,5m, offen

Steuerleitung zu Schweissanlage, 1,5m, offen

Stromversorgung zu Transformer 230V/24V AC, 120W

Stromversorgung zu Transformer 230V/24V AC, 120W

1,5m Zwischenschlauchpacket

1,5m Zwischenschlauchpacket

Schwarzer Montagekoffer, ausgekleidet 524x420x130 mm

Schwarzer Montagekoffer, ausgekleidet 524x420x130 mm

Schwarzer Montagekoffer, ausgekleidet 524x420x130 mm

Schwarzer Montagekoffer, ausgekleidet 524x420x130 mm

WIG-Brenner SR20, 4m mit Kaltdrahtzuführung

WIG-Brenner SR20, 4m mit Kaltdrahtzuführung

1,5m Wassserschläuche mit Stecknippel und Kupplung für Wassergekühlten Brennern

1,5m Wassserschläuche mit Stecknippel und Kupplung für Wassergekühlten Brennern

Trenntrafo für

Trenntrafo für

WIG-Automaten

WIG-Automaten

Roboterbrenner AUT 400S, 4m mit Kaltdrahtzuführung

Roboterbrenner AUT 400S, 4m mit Kaltdrahtzuführung
