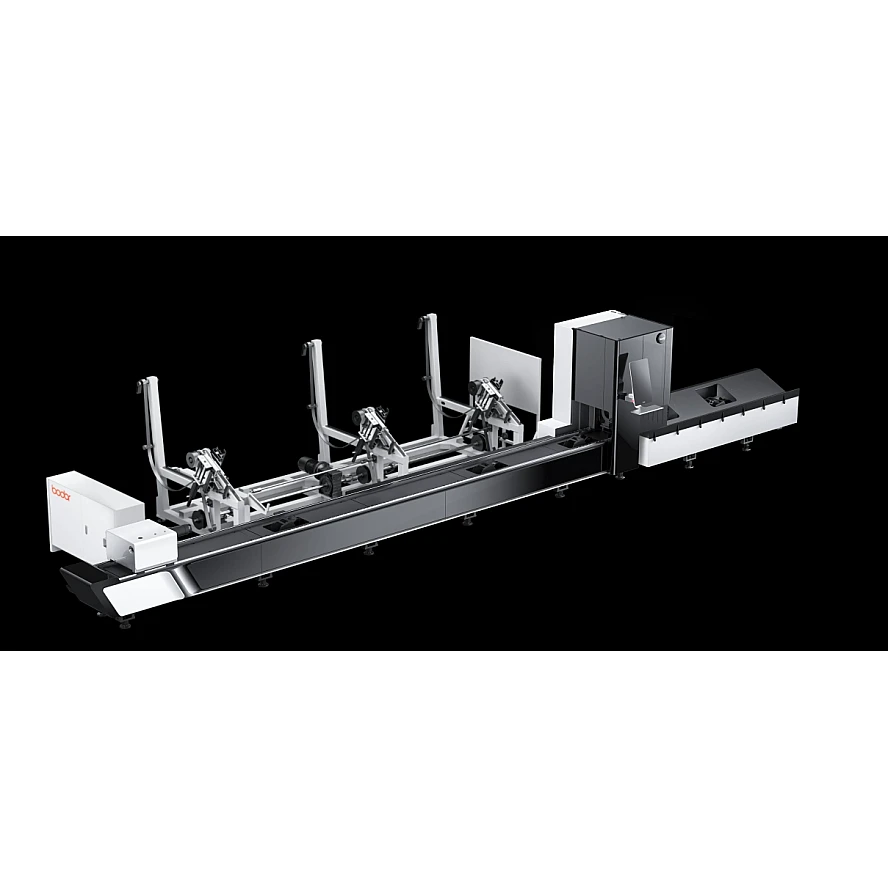

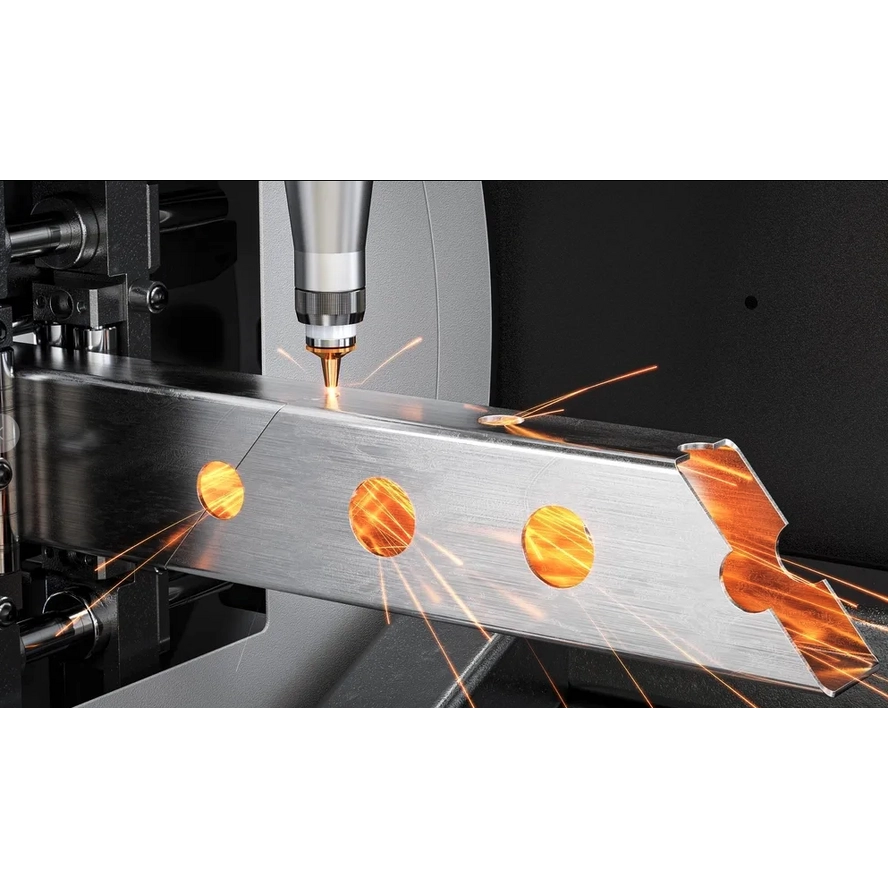

BODOR K 230, 6kW Klassisches Modell | Laserschneidmaschine für Rohre

Technische Daten – Standardmaschine

Modell: K230 6KW Bodor

Abmessungen (Länge x Breite x Höhe): 9347 mm x 1872 mm x 2286 mm
Gewicht: 2450 kg

Rohrquerschnittsform:

• Rundrohr: Ø 8–230 mm
• Vierkantrohr: 8–230 mm
• Rechteckiges Rohr: Seitenlänge zwischen 8 mm und 230 mm

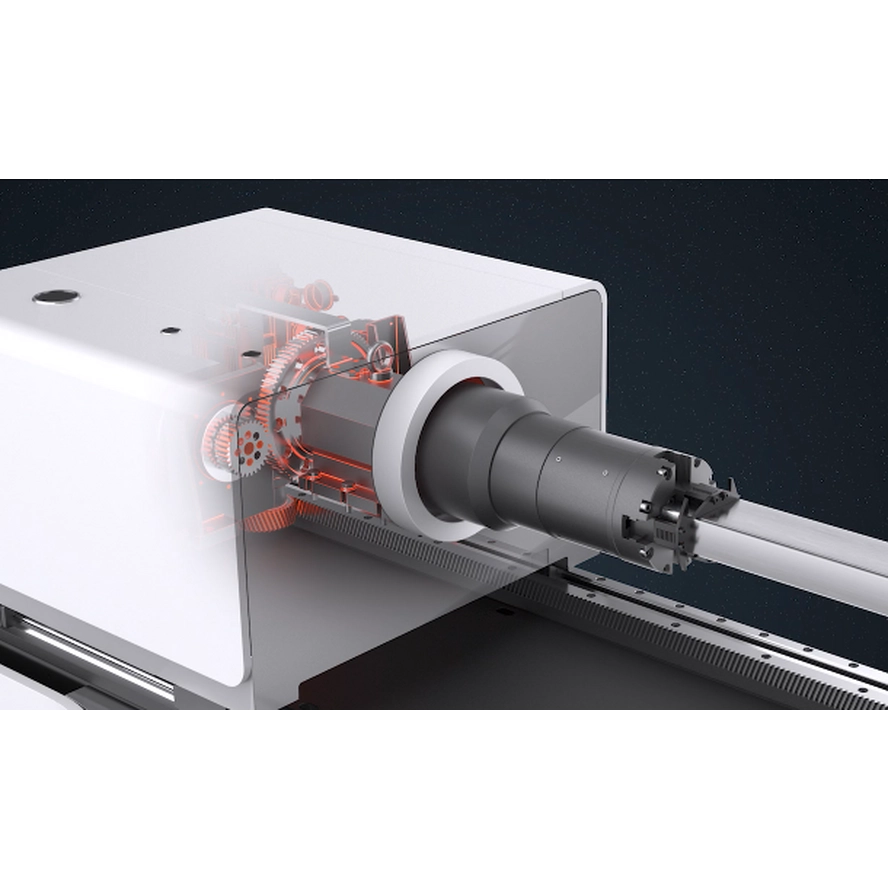

Bauteile:

• I-Träger: 10# - 14# (Offene Spannbacke: 16# - 22#)
• H-Träger: 10# - 14# (Offene Spannbacke: 16# - 22#)
• Winkelstahl: 2# - 14# (Offene Spannbacke: 16# - 22#)
• Kanalstahl: 5# - 14# (Offene Spannbacke: 16# - 22#)

Max. Rohmateriallänge: 6500 mm
Max. Werkstückgewicht: 300 kg
Max. Streckengewicht: 46 kg/m

Wandstärke bei Kohlenstoffstahl:

• Wenn Durchmesser < 50 mm: ≥ 1 mm
• Wenn Durchmesser ≥ 50 mm: ≥ 2,5% × Durchmesser

Positioniergenauigkeit: 0,05 mm/m
Repositioniergenauigkeit: 0,03 mm

Bildschirmgröße: 21,5 Zoll
Laserleistung: 6 kW

Restmaterial (Min. Abstand):

• Normale Kiefer: 70 mm
• Offene Spannbacke: 450 mm

Laserquelle: Bodor
Laserkopf: Bodor Genius T
Software: Bodor Thinker



Loader – Technische Daten

Längenbereich der Rohrbeladung: 5000–6500 mm

Automatische Ernährungssonde:

• Rundrohr: Φ25–Φ230 mm
• Vierkantrohr: □25–□160 mm
• Rechteckrohr: Seitenlänge zwischen 25 mm und 220 mm, umschriebener Durchmesser ≤ 220 mm
• Winkelstahl (L), Kanalstahl (U), I-Typ-Rohr (I): Nein

Max. Werkstückgewicht: 300 kg
Max. Streckengewicht: 46 kg/m

Maximale Belastbarkeit des Lagerplatzes: 1800 kg

Modulabmessungen: 7654 mm x 2300 mm x 942 mm

Gewicht: 1000 kg

Konfiguration

1. 6 kW Bodor Laserquelle
2. Laserschneidkopf mit Bodor Genius T
3. Bodor Thinker Steuerungssystem
4. 21,5 Zoll Monitor
5. Bodor Servomotor und Treiber
6. Automatische Rohrinspektion
7. Automatische Druckregulierung des Schneidgases (O₂)
8. Automatische Fokussierfunktion des Laserkopfes
9. Datenbank für Laserschneidtechnik
10. Aktiver Kollisionsschutz
11. Winkelstahl- und Kanalstahl-Schneiden
12. Pneumatisches Kartenfach
13. BodorNest-Rohr
14. Intelligente Wartungserinnerung
15. BodorCloud-Dienst
16. WIFI-Internetverbindung
17. Wasserkühler





1. Basismaschine
2. Konfiguration
2.1 Rauchreiniger
2.2 Verschleißteile für ein Jahr
3.1 Montage und vorbereitende Bedienerschulung Laser (5 Tage)
4. Dokumentation
4.1 Komplettdose Anlagendokumentation (Papierform inkl. Betriebsanleitung und Schaltplan): inklusive
5. Transport / Versicherung
5.1 Lieferung Franko Schweiz/Domizil - un abgeladen
