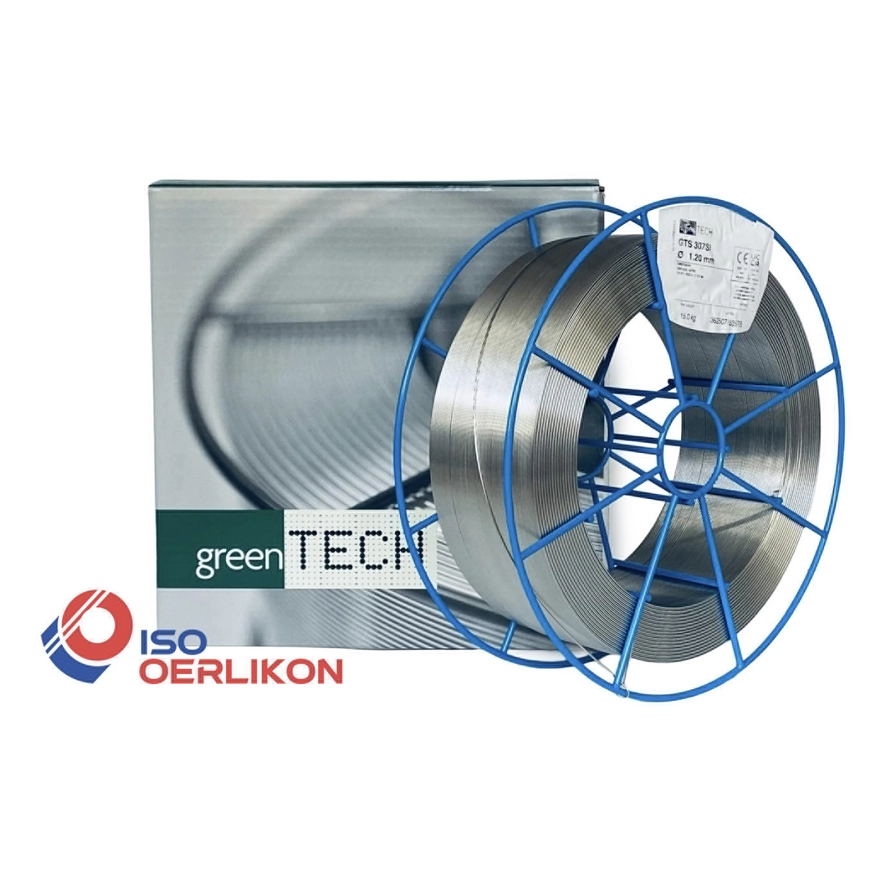

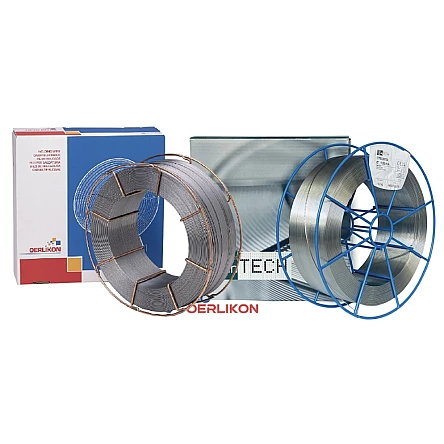

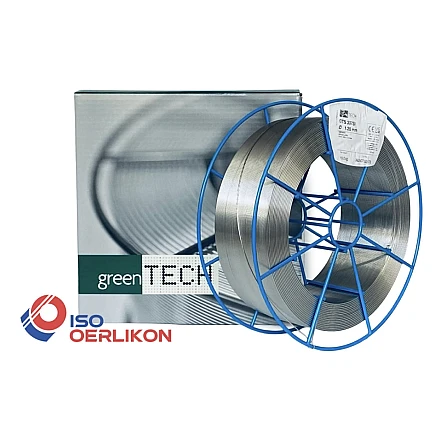

308 LSi (V2A) / NMS 308 LSi
308 LSi (V2A) / NMS 308 LSi

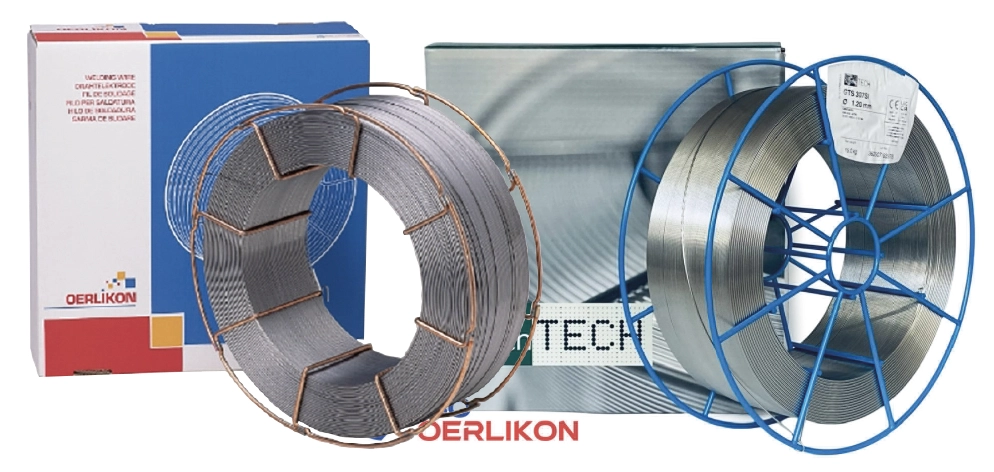

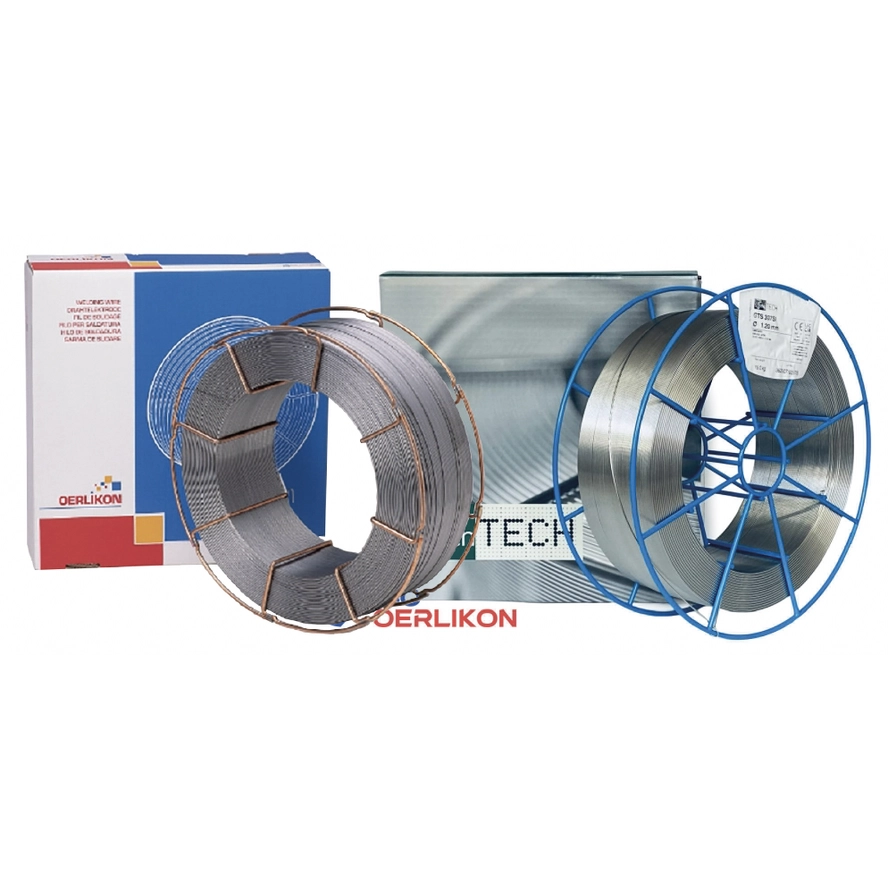

OERLIKON / greenTECH 308 LSi (V2A) / NMS 308 LSi

MAG-Schweissen artähnlicher warmfester austenitischer Cr-Ni-Stähle/-Stahlgusssorten. V2A aus CH-Ziehwerk

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • PA
  • PB
  • PC
  • PD
  • PE
  • PF
  • PG
  • DC +

Massivdrahtelektrode für das MAG-Schweissen artähnlicher austenitischer Cr-Ni-Stähle/-Stahlgusssorten. Unter Beachtung der Anforderungen auch einsetzbar für ferritische nicht rostende Cr-Stähle. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 350 °C, zunderbeständig bis 800 °C. Höherer Siliziumgehalt für besseres Anfliessen und Nahtaussehen. Spritzarmer Werkstoffübergang im Kurz-, Sprüh- und Impulslichtbogen.

  • Normbezeichnung (EN ISO)14343-A / 19 9 L Si
  • Werkstoff-Nr.1.4316
  • AWS A5.9ER 308LSi
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si - S - P - Ni - Cr - Mo - Cu

Ab CHF 138.00

exkl. MwSt.

ProdukteBeschreibungTechnische DatenLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPERollenformLieferbarkeitMengePreis Pro Fass

OERLIKON Inertfil 308 LSi

Artikel-Nr W000283000
0.8 mm
5 kg
S200
TBD
Pro Spule
CHF 145.30
Ab 10 Spule
CHF 116.24
Ab 30 Spule
CHF 87.18
Ab 63 Spule
CHF 58.12

OERLIKON Inertfil 308 LSi

Artikel-Nr W000283002
0.8 mm
15 kg
BS300
MTO
Pro Spule
CHF 385.05
Ab 10 Spule
CHF 308.04
Ab 30 Spule
CHF 231.03
Ab 63 Spule
CHF 154.02

OERLIKON Inertfil 308 LSi

Artikel-Nr W000283007
1.0 mm
15 kg
BS300
MTO
Pro Spule
CHF 357.00
Ab 10 Spule
CHF 285.60
Ab 30 Spule
CHF 214.20
Ab 63 Spule
CHF 142.80

OERLIKON Inertfil 308 LSi

Artikel-Nr W000283013
1.2 mm
15 kg
BS300
MTO
Pro Spule
CHF 361.65
Ab 10 Spule
CHF 289.32
Ab 30 Spule
CHF 216.99
Ab 63 Spule
CHF 144.66

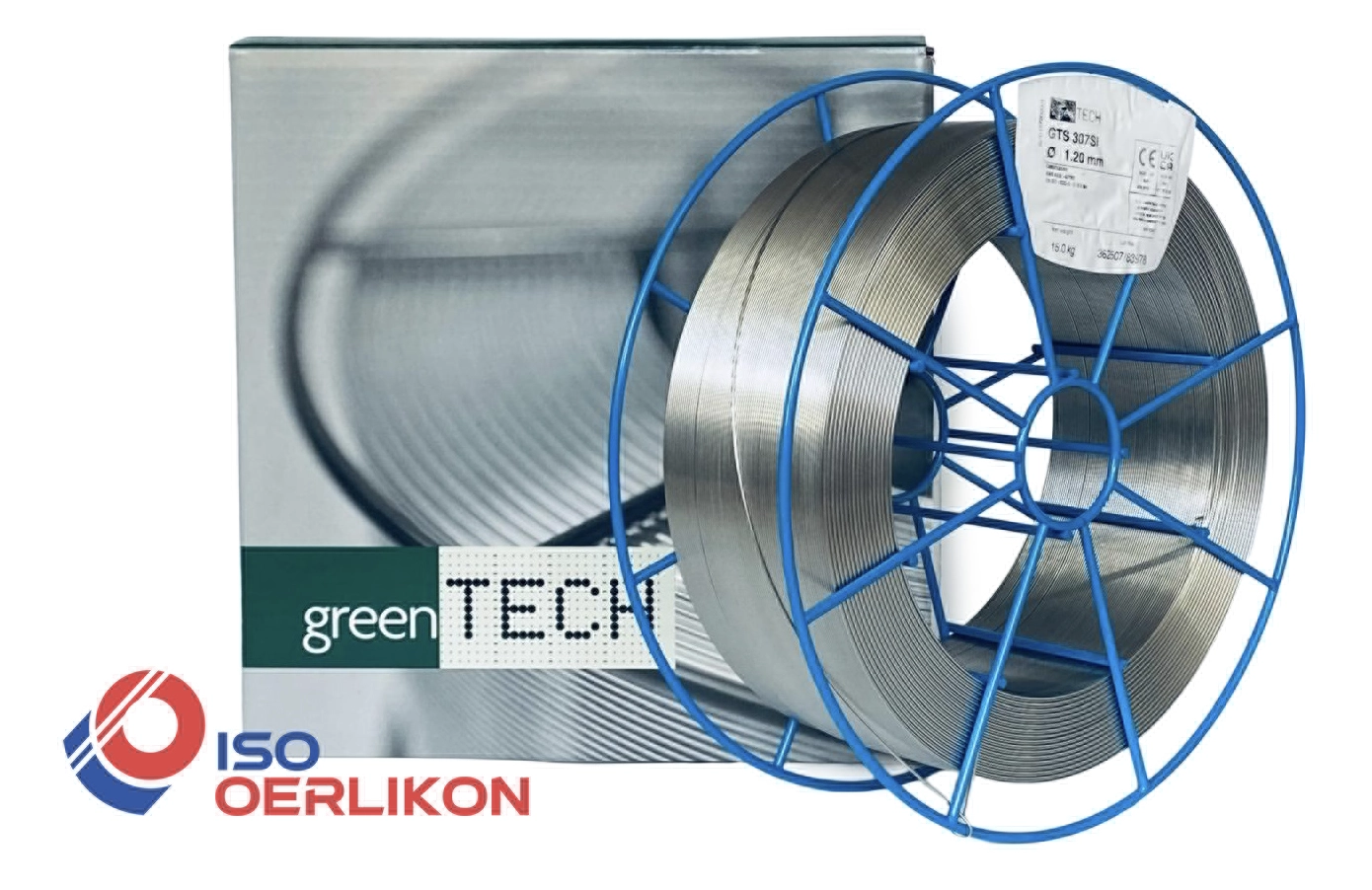

greenTECH NMS 308 LSi

Artikel-Nr green308LSim085
0.8 mm
5 kg
S200
MTO
Pro Spule
CHF 142.50
Ab 10 Spule
CHF 114.00
Ab 30 Spule
CHF 85.50
Ab 63 Spule
CHF 57.00

greenTECH NMS 308 LSi

Artikel-Nr green308LSim105
1.0 mm
5 kg
S200
MTO
Pro Spule
CHF 138.00
Ab 10 Spule
CHF 110.40
Ab 30 Spule
CHF 82.80
Ab 63 Spule
CHF 55.20

greenTECH NMS 308 LSi

Artikel-Nr green308LSim0815
0.8 mm
15 kg
BS300
Vsl
Pro Spule
CHF 367.50
Ab 10 Spule
CHF 294.00
Ab 30 Spule
CHF 220.50
Ab 63 Spule
CHF 147.00

greenTECH NMS 308 LSi

Artikel-Nr green308LSim1015
1.0 mm
15 kg
BS300
Vsl
Pro Spule
CHF 324.60
Ab 10 Spule
CHF 259.68
Ab 30 Spule
CHF 194.76
Ab 63 Spule
CHF 129.84

greenTECH NMS 308 LSi

Artikel-Nr green308LSim1215
1.2 mm
15 kg
BS300
Vsl
Pro Spule
CHF 324.60
Ab 10 Spule
CHF 259.68
Ab 30 Spule
CHF 194.76
Ab 63 Spule
CHF 129.84

greenTECH NMS 308 LSi

Artikel-Nr green308LSim10250
1.0 mm
250 kg
Fass
MTO
Pro Fass
CHF 5'317.50

greenTECH NMS 308 LSi

Artikel-Nr green308LSim12250
1.2 mm
250 kg
Fass
MTO
Pro Fass
CHF 5'310.00
Vsl = Voraussichtlich am Lager
TBD = To be discontinued
MTO = Made to order

BS300 (Metall) => benötigt kein Adapter
S200 (Kunststoff) => benötigt kein Adapter
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Beschreibung

OERLIKON Inertfil 308 LSi / greenTECH 308 LSi - Drahtelektroden für das Schutzgasschweissen korrosions- und hitzebeständige Stähle

Massivdrahtelektrode für das MAG-Schweissen artähnlicher austenitischer Cr-Ni-Stähle/-Stahlgusssorten. Unter Beachtung der Anforderungen auch einsetzbar für ferritische nicht rostende Cr-Stähle. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 350 °C, zunderbeständig bis 800 °C. Höherer Siliziumgehalt für besseres Anfliessen und Nahtaussehen. Spritzarmer Werkstoffübergang im Kurz-, Sprüh- und Impulslichtbogen.

Technische Daten

General

Normbezeichnung (EN ISO)
14343-A / 19 9 L Si
Werkstoff-Nr.
1.4316
AWS A5.9
ER 308LSi
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si - S - P - Ni - Cr - Mo - Cu

Schutzgase

Schutzgase
AR99.9%

Chemische Zusammensetzung (typische Werte in %)

Mo
≤ 0.50
Cu
≤ 0.50
C
≤ 0.03
Mn
1.00 - 2.50
Si
0.65 - 1.00
S
≤ 0.020
P
≤ 0.030
Ni
9.00 - 11.00
Cr
19.50 - 21.00

Mechanische Eigenschaften des reinen Schweissgutes

Streckgrenze (MPa)
≥ 320
Zugfestigkeit (MPa)
≥ 510
Dehnung (%) A5 (%)
≥ 25
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 80
Trocken lagern


Dokumente

TDB
