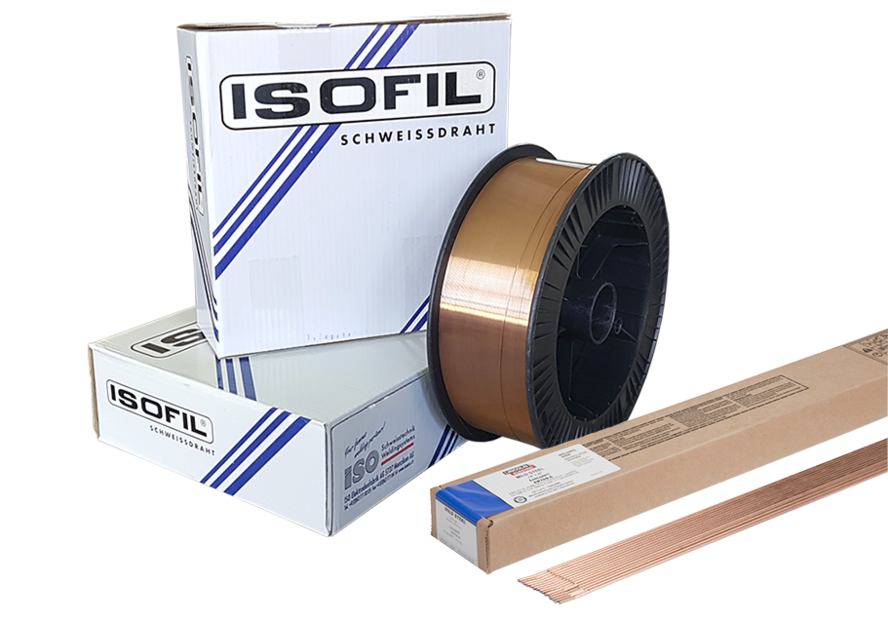

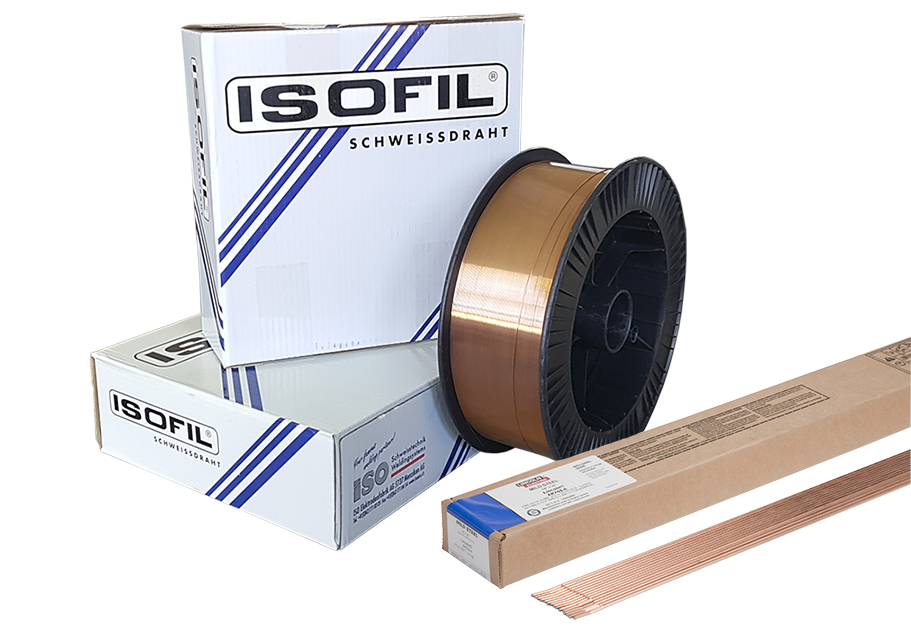

ISOFIL 309 L Si

Drahtelektroden für das Schutzgasschweissen
korrosions- und hitzebeständige Stähle

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: ISOFIL
  • Normbezeichnung (EN)14343-A: G 23 12 LSi
  • AWS A5.9A5.9: ER 309LSi
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si

ISOFIL 309 LSi – Schweissdraht zum Schweissen von Mischverbindungen zwischen rostbeständigem- und Kohlestoff- oder niedriglegiertem Stahl. Ergibt eine risssichere Verbindung.

Ab CHF 337.25

ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Fass

ISOFIL 309 L Si

Artikel-Nr M12309LSi-08
0.8 mm
12.5 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 337.25
Ab 10 Spule
CHF 269.80
Ab 30 Spule
CHF 202.35
Ab 63 Spule
CHF 134.90

ISOFIL 309 L Si

Artikel-Nr M15309LSi-10
1.0 mm
15.0 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 392.70
Ab 10 Spule
CHF 314.16
Ab 30 Spule
CHF 235.62
Ab 63 Spule
CHF 157.08

ISOFIL 309 L Si

Artikel-Nr M15309LSi-12
1.2 mm
15.0 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 390.75
Ab 10 Spule
CHF 312.60
Ab 30 Spule
CHF 234.45
Ab 63 Spule
CHF 156.30

ISOFIL 309 L Si

Artikel-Nr M250309LSi-12
1.2 mm
250 kg
DRUM

DRUM

Pro Fass
CHF 6’457.50
Ab 10 Fass
CHF 5'166.00
Ab 30 Fass
CHF 3'874.50
Ab 63 Fass
CHF 2'583.00
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

ISOFIL 309 L Si - Drahtelektroden für das Schutzgasschweissen korrosions- und hitzebeständige Stähle -

ISOFIL 309 LSi – Schweissdraht zum Schweissen von Mischverbindungen zwischen rostbeständigem- und Kohlestoff- oder niedriglegiertem Stahl. Ergibt eine risssichere Verbindung.

Technische Daten

General

Normbezeichnung (EN)
14343-A: G 23 12 LSi
AWS A5.9
A5.9: ER 309LSi
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si

Schutzgase

Schutzgase
AR99.9%

Normbezeichnungen

EN
14343-A: G 23 12 LSi
AWS A5.9
A5.9: ER 309LSi

Chemische Zusammensetzung (typische Werte in %)

C
0.02
Mn
1.8
Si
0.8
Cr
23.3
Ni
13.8
Mo
0.14

Mechanische Eigenschaften des reinen Schweissgutes

Streckgrenze (MPa)
436
Zugfestigkeit (MPa)
582
Dehnung (%) A5 (%)
37
Kerbschlagarbeit ISO-V (J) +20 °C
87
Trocken lagern
