ISOFIL 310

Schutzgasschweissen an korrosions- und hitzebeständige Stähle bis 1100°C

Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: ISOFIL
  • Artikel-Nr: M12310-08
  • Normbezeichnung (EN)14343-A: G 25 20
  • AWS A5.9A5.9: ER310
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si

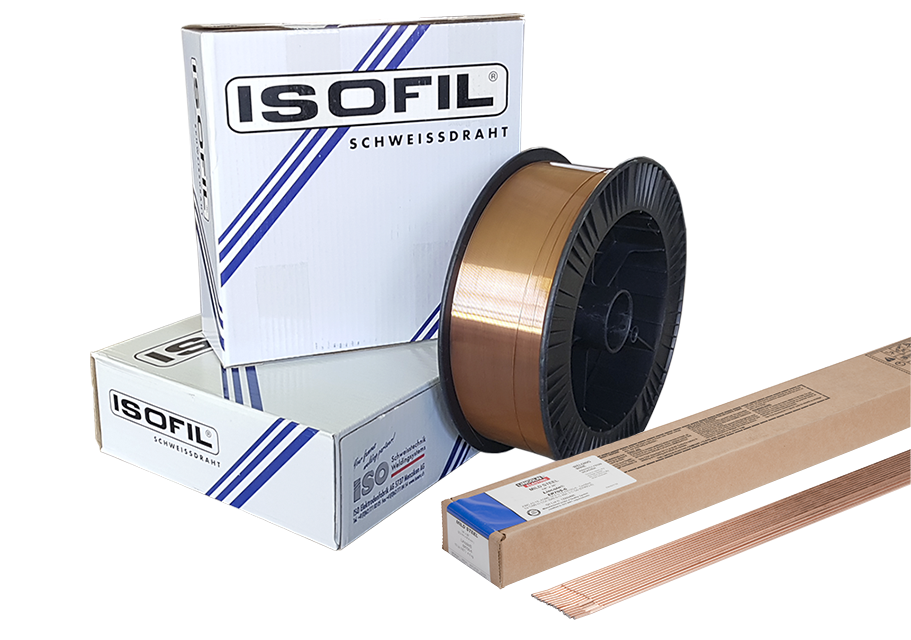

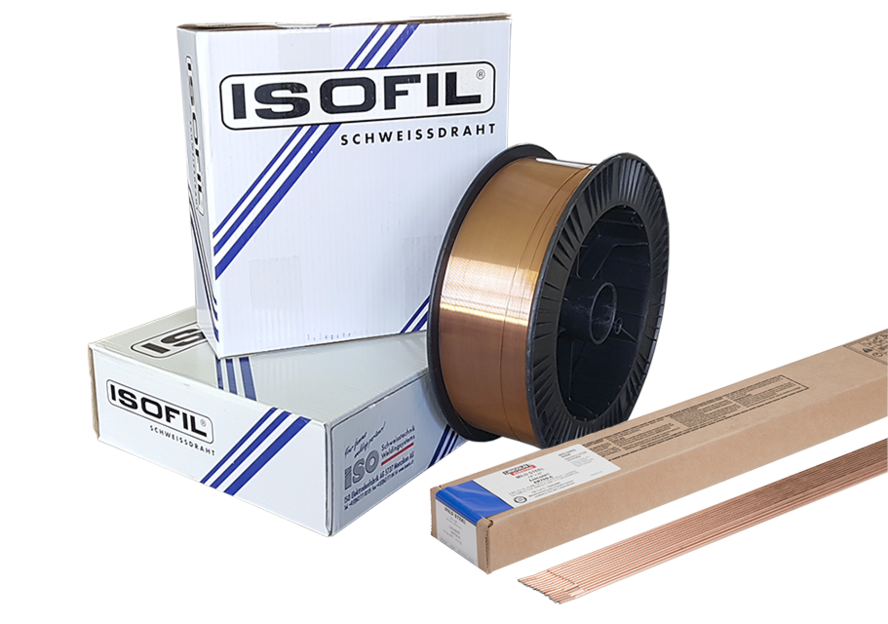

ISOFIL 310 – Schweissdraht zum Schweissen, wärmefester Cr und CrNi-Stähle. Hohe Oxidationsbeständigkeit bis zu Temperaturen von 1100 °C.

Ab CHF 471.65

ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Spule

ISOFIL 310

Artikel-Nr M12310-08
0.8 mm
12.5 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 471.65
Ab 10 Spule
CHF 377.32
Ab 30 Spule
CHF 282.99
Ab 63 Spule
CHF 188.66

ISOFIL 310

Artikel-Nr M15310-10
1.0 mm
15.0 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 563.10
Ab 10 Spule
CHF 450.48
Ab 30 Spule
CHF 337.86
Ab 63 Spule
CHF 225.24

ISOFIL 310

Artikel-Nr M15310-12
1.2 mm
15.0 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 561.75
Ab 10 Spule
CHF 449.40
Ab 30 Spule
CHF 337.05
Ab 63 Spule
CHF 224.70
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

ISOFIL 310 - Drahtelektroden für das Schutzgasschweissen korrosions- und hitzebeständige Stähle -

ISOFIL 310 – Schweissdraht zum Schweissen, wärmefester Cr und CrNi-Stähle. Hohe Oxidationsbeständigkeit bis zu Temperaturen von 1100 °C.

Technische Daten

General

Normbezeichnung (EN)
14343-A: G 25 20
AWS A5.9
A5.9: ER310
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si

Schutzgase

Schutzgase
AR99.9%

Normbezeichnungen

EN
14343-A: G 25 20
AWS A5.9
A5.9: ER310

Chemische Zusammensetzung (typische Werte in %)

C
0.1
Mn
1.7
Si
0.45
Cr
26
Ni
21
Mo
0.1

Mechanische Eigenschaften des reinen Schweissgutes

Streckgrenze (MPa)
355
Zugfestigkeit (MPa)
610
Dehnung (%) A5 (%)
35
Kerbschlagarbeit ISO-V (J) +20 °C
110
Trocken lagern
