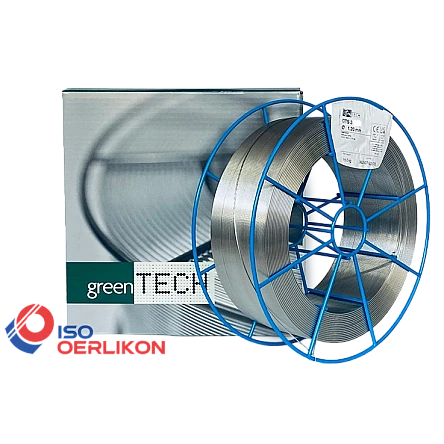

ISOFIL 312 / NMS 312 - MIG
Marken: ISOFIL / greenTECH

ISOFIL 312 / NMS 312 - MIG

Für das Verbindungs- und Auftragsschweissen von artähnlichen Stählen.

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

PA Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

PB Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

PC Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

PD Schweiposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

PE Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

PF Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

PG Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • PA
  • PB
  • PC
  • PD
  • PE
  • PF
  • PG
  • DC +
  • Verfügbarkeit: Voraussichtlich auf Lager

Der 1.4337, ISOFIL 312 Schweissdraht ist nicht rostend und verfügt über ein austenitsich-ferritisches Gefüge. Für das Verbindungs- und Auftragsschweissen von artähnlichen Stählen, schwer schweissbaren Stahl wie Manganhartstahl, Federstahl, Schwarz-Weissverbindungen, Austenit-Ferrit Verbindungen (Fe-Inox, Mn usw.) nicht rostend. Kavitations- und verschleissbeständig. (Max. T=300°C). Bei Vorwärmungen ist die ISOFIL 307 vorzuziehen. Ebenso einsetzbar als Pufferlage bei Hartauftragungen.

  • Normbezeichnung (EN IS0)14343-A / 29 9
  • Werkstoff-Nr.1.4337
  • AWS A5.9: ER 312
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si - S - P -Ni - Cr - Mo - Cu

Ab CHF 531.85

exkl. MwSt.

ProdukteBeschreibungTechnische DatenWerkstoffeLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPERollenformLieferbarkeitMengePreis Pro Spule

greenTECH NMS 312

Artikel-Nr green312m0815
0.8 mm
15 kg
BS300

BS300 metall pic

Vsl
Pro Spule
CHF 547.05
Ab 10 Spule
CHF 437.64
Ab 30 Spule
CHF 328.23
Ab 63 Spule
CHF 218.82

greenTECH NMS 312

Artikel-Nr green312m1015
1.0 mm
15 kg
BS300

BS300 metall pic

Vsl
Pro Spule
CHF 531.85
Ab 10 Spule
CHF 425.48
Ab 30 Spule
CHF 319.11
Ab 63 Spule
CHF 212.74

greenTECH NMS 312

Artikel-Nr green312m1215
1.2 mm
15 kg
BS300

BS300 metall pic

MTO
Pro Spule
CHF 537.10
Ab 10 Spule
CHF 429.68
Ab 30 Spule
CHF 322.26
Ab 63 Spule
CHF 214.84
Vsl = Voraussichtlich am Lager
MTO = Made to order

BS300 (Metall) => benötigt kein Adapter

Beschreibung

greenTECH NMS 312 - Draht für Verbindungsschweissungen an allgemeinen Baustählen -

Der NMS 312 Schweissdraht ist nicht rostend und verfügt über ein austenitsich-ferritisches Gefüge. Für das Verbindungs- und Auftragsschweissen von artähnlichen Stählen, schwer schweissbaren Stahl wie Manganhartstahl, Federstahl, Schwarz-Weissverbindungen, Austenit-Ferrit Verbindungen (Fe-Inox, Mn usw.) nicht rostend. Kavitations- und verschleissbeständig. (Max. T=300°C). Bei Vorwärmungen ist die NMS 307 vorzuziehen. Ebenso einsetzbar als Pufferlage bei Hartauftragungen.

Besondere Hinweise

Sauberkeit des Werkstücks im Schweissnahtbereich ist Voraussetzung für eine rissfreie Verbindung. Zwischenlagertemperatur max. 150°C. Für dünne Bleche und Wurzelschweissungen Unternahtschutz: bei V- und X- Nähten Öffnungswinkel mindestens 70°; Drahtelektrode bevorzugt mit Impulslichtbogen verschweissen.

Wichtige Grundwerkstoffe

Mischverbindungen, Mittel- und hochlegierte-Stähle, Un- und niedriglegierte-Stähle, Auftragungen (Z.B. Verschleiss von Stahl auf Stahl - Laufrollen)

Technische Daten

General

Normbezeichnung (EN IS0)
14343-A / 29 9
Werkstoff-Nr.
1.4337
AWS
A5.9: ER 312
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si - S - P -Ni - Cr - Mo - Cu

Schutzgase

Schutzgase
MIG; Mischgase (AR+2%Co2), z.B. M 11,M12, M 23

Chemische Zusammensetzung (typische Werte in %)

C
≤ 0.15
Mn
1.00 - 2.50
Si
≤ 0.65
S
≤ 0.020
P
≤ 0.030
Ni
8.00 - 10.50
Cr
28.00 - 32.00
Mo
≤ 0.50
Cu
≤ 0.50

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Zugfestigkeit (MPa)
ung. 660
Dehnung (%) A5 (%)
ung. 22

Werkstoffe

  • Mischverbindungen
  • Mittel- und Hochlegierte-Stähle
  • Un- und Niedriglegierte-Stähle
  • Auftragungen (Z.B. verschleiss von Stahl auf Stahl - Laufrollen
Trocken lagern


Dokumente

TDB

Stichworte

ISOFIL Schwarz/Weiss Verbindungen 29/9 Hochlegierter Schweissdraht Reparaturen (Ohne Vorwärmen) greenTECH NMS 312
