ISOFIL AlMg 4.5 Mn

WIG/TIG - Schweissstäbe
Aluminiumlegierungen

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: ISOFIL
  • Normbezeichnung (EN IS0)18273: S Al 5183 (AlMg4,5Mn)
  • AWS A5.10ER 5183
  • EinteilungAluminiumlegierungen
  • AnalyseAl - Mg - Mn

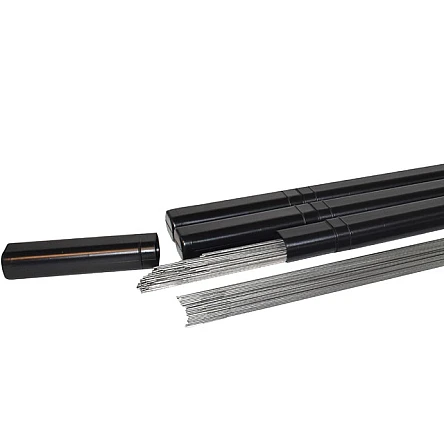

ISOFIL® AlMg 4.5 Mn – Aluminium-Schweissdraht, Schweissdraht zum Schweissen von Aluminium-Magnesium-Legierungen mit hoher Zugfestigkeit und für Al-Mg-Legierungen für den Tieftemperatureinsatz.

Ab CHF 108.85

ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Pack

ISOFIL AlMg 4.5 Mn

Artikel-Nr T5AlMg4.5Mn-16
1.6 mm1000 mm
5.0 kg
Carton box
Pro Pack
CHF 124.65
Ab 10 Pack
CHF 99.72
Ab 30 Pack
CHF 74.79
Ab 63 Pack
CHF 49.86

ISOFIL AlMg 4.5 Mn

Artikel-Nr T5AlMg4.5Mn-20
2.0 mm1000 mm
5.0 kg
Carton box

BS300 Korbspule (BS)



Pro Pack
CHF 124.65
Ab 10 Pack
CHF 99.72
Ab 30 Pack
CHF 74.79
Ab 63 Pack
CHF 49.86

ISOFIL AlMg 4.5 Mn

Artikel-Nr T5AlMg4.5Mn-24
2.4 mm1000 mm
5.0 kg
Carton box
Pro Pack
CHF 116.15
Ab 10 Pack
CHF 92.92
Ab 30 Pack
CHF 69.69
Ab 63 Pack
CHF 46.46

ISOFIL AlMg 4.5 Mn

Artikel-Nr T5AlMg4.5Mn-32
3.2 mm1000 mm
5.0 kg
Carton box
Pro Pack
CHF 108.85
Ab 10 Pack
CHF 87.08
Ab 30 Pack
CHF 65.31
Ab 63 Pack
CHF 43.54
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

ISOFIL AlMg 4.5 Mn - WIG/TIG Schweissstäbe Aluminiumlegierungen -

ISOFIL® AlMg 4.5 Mn – Aluminium-Schweissdraht, Schweissdraht zum Schweissen von Aluminium-Magnesium-Legierungen mit hoher Zugfestigkeit und für Al-Mg-Legierungen für den Tieftemperatureinsatz.

Technische Daten

General

Normbezeichnung (EN IS0)
18273: S Al 5183 (AlMg4,5Mn)
AWS A5.10
ER 5183
Einteilung
Aluminiumlegierungen
Analyse
Al - Mg - Mn

Schutzgase

Schutzgase
EN ISO 14175 : I1, I3

Normbezeichnungen

EN IS0 18273
18273: S Al 5183 (AlMg4,5Mn)
AWS A5.10
ER 5183

Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2

Al
Basis
Mg
4.9
Mn
0.8
Cr
0.15
Ti
0.15

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Streckgrenze (MPa)
130
Zugfestigkeit (MPa)
280
Dehnung (%) A5 (%)
16 - 19
Trocken lagern
