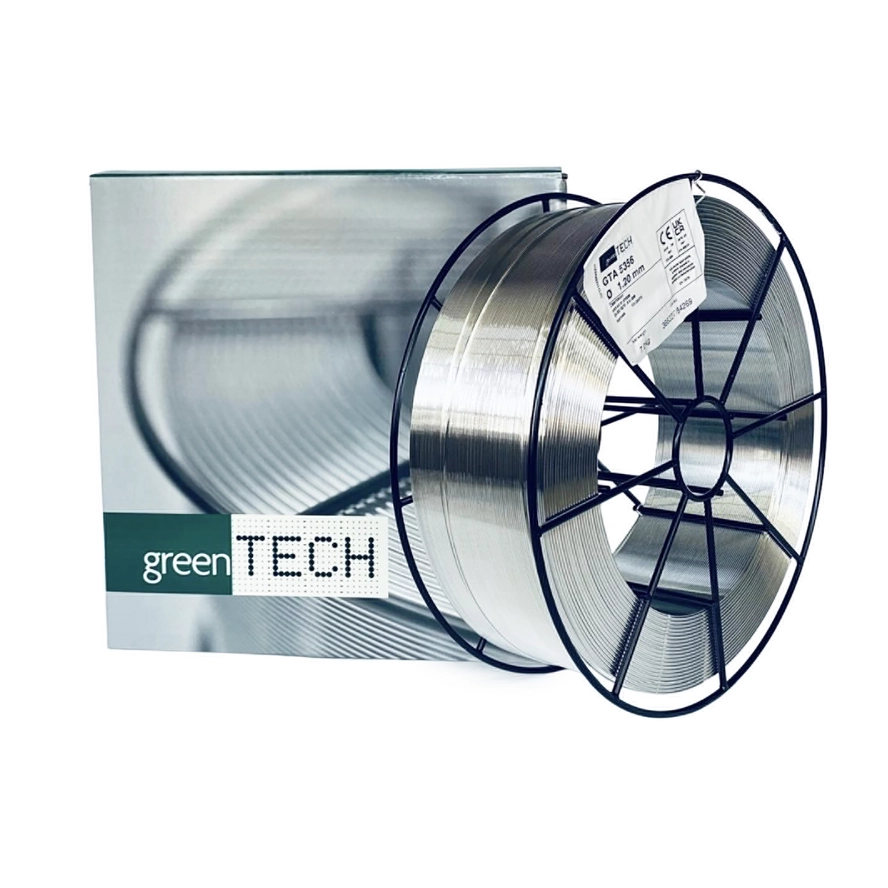

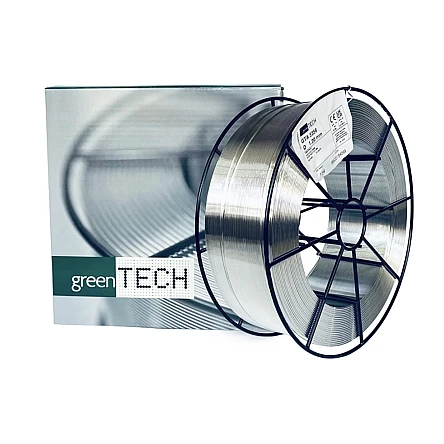

AlSi 5 (NMA 4043) - MIG
Marke: greenTECH

AlSi 5 (NMA 4043) - MIG

Drahtelektroden für das Schutzgasschweissen
Aluminiumlegierungen

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

PA Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

PB Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

PC Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

PE Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

PF Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • PA
  • PB
  • PC
  • PE
  • PF
  • DC +
  • Verfügbarkeit: Voraussichtlich auf Lager

Aluminium-Schweissdraht Schweissdraht zum Schweissen von Aluminiumlegierungen mit einer Zulegierung von mehr als 3% Magnesium (Mg).

  • Normbezeichnung (EN IS0)18273 / S Al 4043 (AlSi5)
  • Werkstoff-Nr.3.2245
  • AWS A5.10: ER 4043
  • EinteilungAluminiumlegierungen
  • AnalyseAl - Si - Fe - Cu -Mn - Mg - Zn - Ti - Be

Ab CHF 23.30

exkl. MwSt.

ProdukteBeschreibungTechnische DatenLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPERollenformLieferbarkeitMengePreis Pro Spule

greenTECH AlSi 5 (NMA 4043)

Artikel-Nr greenAlSi5m805
0.8 mm
0.5 kg
D100

D100 (Kunststoff)

Vsl
Pro Spule
CHF 24.15
Ab 10 Spule
CHF 19.32
Ab 30 Spule
CHF 14.49
Ab 63 Spule
CHF 9.66

greenTECH AlSi 5 (NMA 4043)

Artikel-Nr greenAlSi5m1005
1.0 mm
0.5 kg
D100

D100 (Kunststoff)

Vsl
Pro Spule
CHF 23.30
Ab 10 Spule
CHF 18.64
Ab 30 Spule
CHF 13.98
Ab 63 Spule
CHF 9.32

greenTECH AlSi 5 (NMA 4043)

Artikel-Nr greenAlSi5m102
1.0 mm
2 kg
S200
S200 (Kunststoff)
Vsl
Pro Spule
CHF 70.70
Ab 10 Spule
CHF 56.56
Ab 30 Spule
CHF 42.42
Ab 63 Spule
CHF 28.28

greenTECH AlSi 5 (NMA 4043)

Artikel-Nr greenAlSi5m107
1.0 mm
7 kg
BS300

BS300 metall pic

Vsl
Pro Spule
CHF 178.85
Ab 10 Spule
CHF 143.08
Ab 30 Spule
CHF 107.31
Ab 63 Spule
CHF 71.54

greenTECH AlSi 5 (NMA 4043)

Artikel-Nr greenAlSi5m127
1.2 mm
7 kg
BS300

BS300 metall pic

Vsl
Pro Spule
CHF 175.20
Ab 10 Spule
CHF 140.16
Ab 30 Spule
CHF 105.12
Ab 63 Spule
CHF 70.08

greenTECH AlSi 5 (NMA 4043)

Artikel-Nr greenAlSi5m167
1.6 mm
7 kg
BS300

BS300 metall pic

Vsl
Pro Spule
CHF 172.75
Ab 10 Spule
CHF 138.20
Ab 30 Spule
CHF 103.65
Ab 63 Spule
CHF 69.10
Vsl = Voraussichtlich am Lager

D100 (Kunststoff) => benötigt kein Adapter
S200 (Kunststoff) => benötigt kein Adapter
BS300 (Metall) => benötigt kein Adapter
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Beschreibung

greenTECH AlSi 5 - Drahtelektroden für das Schutzgasschweissen Aluminiumlegierungen -

Aluminium-Schweissdraht Schweissdraht zum Schweissen von Aluminiumlegierungen mit einer Zulegierung von mehr als 3% Magnesium (Mg).

Technische Daten

General

Normbezeichnung (EN IS0)
18273 / S Al 4043 (AlSi5)
Werkstoff-Nr.
3.2245
AWS
A5.10: R 4043
Einteilung
Aluminiumlegierungen
Analyse
Al - Si - Fe - Cu -Mn - Mg - Zn - Ti - Be

Schutzgase

Schutzgase
EN ISO 14175 : I1, I3

Zulassungen

TÜV
+
ABS
+
BV
+
CWB
+
DNV GL
+
LR
+
RINA
+

Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2

Al
Basis
Si
4.50 - 6.00
Fe
≤ 0.60
Cu
≤ 0.30
Mn
≤ 0.05
Mg
≤ 0.05
Zn
≤ 0.10
Ti
≤ 0.15
Be
≤ 0.0003

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Streckgrenze (MPa)
40
Zugfestigkeit (MPa)
120
Dehnung (%) A5 (%)
8
Trocken lagern


Dokumente

TDB
