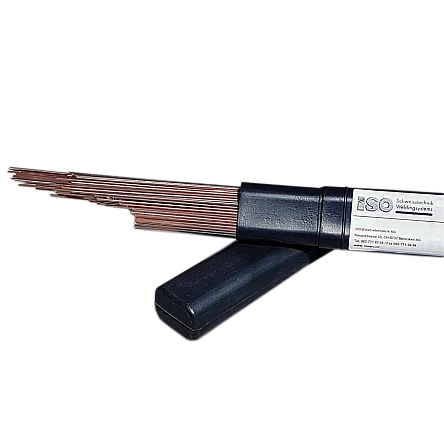

AW 23 - WIG
Marke: ISOFIL

AW 23 - WIG

Kupferschweissdraht
Schweissdraht zum Schweissen von Cu, Sn- Bronzen sowie gut geeignet für Ms mit Ms oder Ms mit anderen Cu- Legierungen, Fe-Werkstoffen und Gusseisen.

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

PA Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

PB Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

PC Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

PE Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

PF Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

  • PA
  • PB
  • PC
  • PE
  • PF
  • Verfügbarkeit: Voraussichtlich auf Lager

Schweissdraht zum Schweissen von Cu, Sn- Bronzen sowie gut geeignet für Ms mit Ms oder Ms mit anderen Cu- Legierungen, Fe-Werkstoffen und Gusseisen.

  • Normbezeichnung (EN IS0 24373)24373 / CuSn6P Cu5180
  • Werkstoff-Nr.2.1022
  • AWSA5.7: ERCuSn-A
  • EinteilungNickel- und Kupferlegierungen
  • AnalyseCu - Sn - P - Sonst.

Ab CHF 44.25

exkl. MwSt.

ProdukteBeschreibungTechnische DatenLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPELieferbarkeitMengePreis Pro Pak

ISOFIL AW 23 - 1.6mm

Artikel-Nr 3AW2316
1.6 mm1000 mm
1 kg
Vsl/MTO
Pro Pak
CHF 52.65
Ab 10 Pak
CHF 47.39
Ab 30 Pak
CHF 44.75
Ab 63 Pak
CHF 42.12

ISOFIL AW 23 - 2.0mm

Artikel-Nr 3AW2320
2.0 mm1000 mm
1 kg
Vsl/MTO
Pro Pak
CHF 50.25
Ab 10 Pak
CHF 45.23
Ab 30 Pak
CHF 42.71
Ab 63 Pak
CHF 40.20

ISOFIL AW 23 - 2.4mm

Artikel-Nr 3AW2324
2.4 mm1000 mm
1 kg
Vsl

ISOFIL AW 23 - 3.0mm

Artikel-Nr 3AW2330
3.0 mm1000 mm
1 kg
MTO
Pro Pak
CHF 44.25
Ab 10 Pak
CHF 39.83
Ab 30 Pak
CHF 37.61
Ab 63 Pak
CHF 35.40

ISOFIL AW 23 - 4.0mm

Artikel-Nr 3AW2340
4.0 mm1000 mm
1 kg
MTO
Vsl = Voraussichtlich am Lager
TBD = To be discontinued
MTO = Made to order
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Beschreibung

ISOFIL AW 23

Schweissdraht zum Schweissen von Cu, Sn- Bronzen sowie gut geeignet für Ms mit Ms oder Ms mit anderen Cu- Legierungen, Fe-Werkstoffen und Gusseisen.

Sonderangaben:

Bei Wanddicken über 6 mm ist Vorwärmen auf 250°C erforderlich Bei MIG-Auftragschweissen auf Eisenwerkstoffe wird das Impuls-Lichtbogenschweissen empfohlen.

Grundwerkstoffe:

Kupfer-Zinn-Legierungen, z.B. Bronze mit 4-8% Sn, Kupfer-Zink-Legierungen (Messing), Lupfer,Zinn-Zink-Blei-Gusslegierungen, Auftragsschweissungen auf Gusseisen und Stahl.

Technische Daten

General

Normbezeichnung (EN IS0 24373)
24373 / CuSn6P Cu5180
Werkstoff-Nr.
2.1022
AWS
A5.7: ERCuSn-A
Einteilung
Nickel- und Kupferlegierungen
Analyse
Cu - Sn - P - Sonst.

Schutzgase

Schutzgase
WIG(I1) (AR99.9%)

Chemische Zusammensetzung (typische Werte in %)

Cu
Basis
Sn
6.00 - 6.60
P
0.20 - 0.25
Sonst.
≤ 0.5

Mechanische Eigenschaften des reinen Schweissgutes

Wärmebehandlung
Unbehandelt
Zugfestigkeit (MPa)
260
Dehnung (%) A5 (%)
20
Kerbschlagarbeit ISO-V (J) +20°C
32
Härte (HB)
80

Physikalische Eigenschaften

Dichte (kg/dm3)
8.7
Schmelzbereich (°C)
910 - 1040
Wärmeleitfähigkeit (W/ m x K)
75
Längenausdehnungskoeffizient (10-6/K)
18.1
Elektrische Leitfähigkeit (m/ Ω x mm2)
6 - 7
Spez. elekt. Widerstand (Ω x mm2 /m)
0.143 - 0.167
Trocken lagern


Dokumente

TDB

Stichworte

ISOFIL AW 23 CuSn6P Kupfer Schweissdraht
