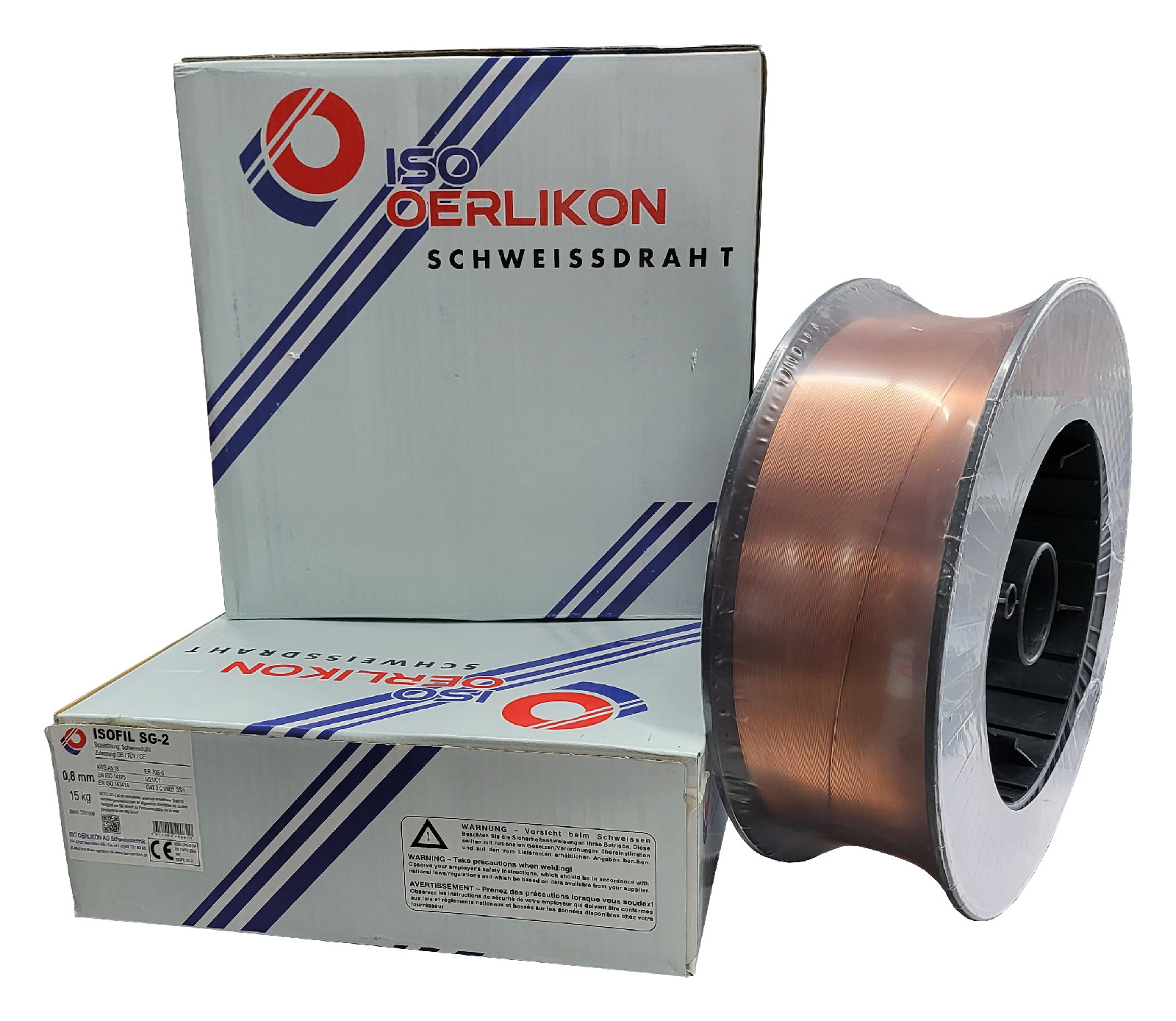

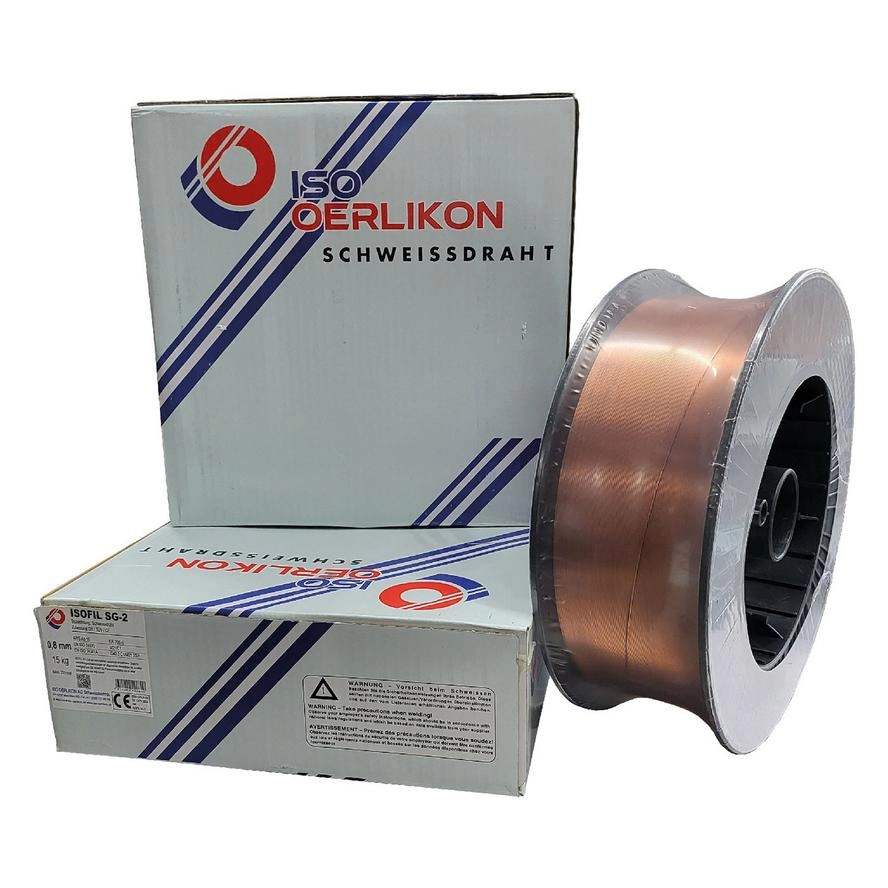

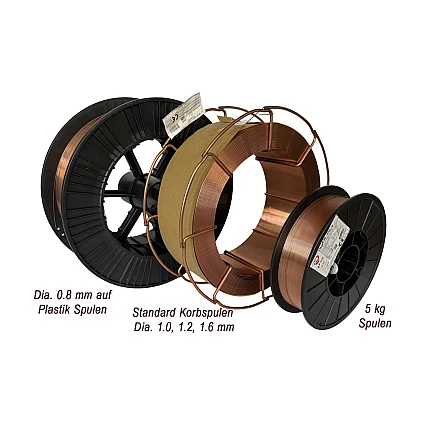

ISOFIL SG-2
ISOFIL SG-2
ISOFIL SG-2

ISOFIL SG-2

MIG/MAG Qualitäts-Schweissdraht EN ISO 14341-A: G 42 3 C1 Si1

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Ab Lager
  • Marke: ISOFIL
  • Normbezeichnung (EN IS0)14341-A – G 42 3 C1 3Si1 / G42 3 M21 3S
  • AWSA5.18 ER70S-6
  • Einleitungun- und niedriglegierte Stähle
  • AnalyseC - Si - Mn

ISOFIL® SG-2 ist ein verkupferter, universell einsetzbarer Draht für Verbindungsschweissungen an allgemeinen Baustählen bis zu einer Festigkeit von 590 N/mm2, für Feinkornbaustähle bis zu einer Streckgrenze von 440 N/mm2

Ab CHF 42.50

exkl. MwSt.

ProdukteBeschreibungTechnische DatenVorteileOptionale ZubehörLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Fass

ISOFIL SG-2

Artikel-Nr 4sg2k06
0.6 mm
5.0 kg
S200

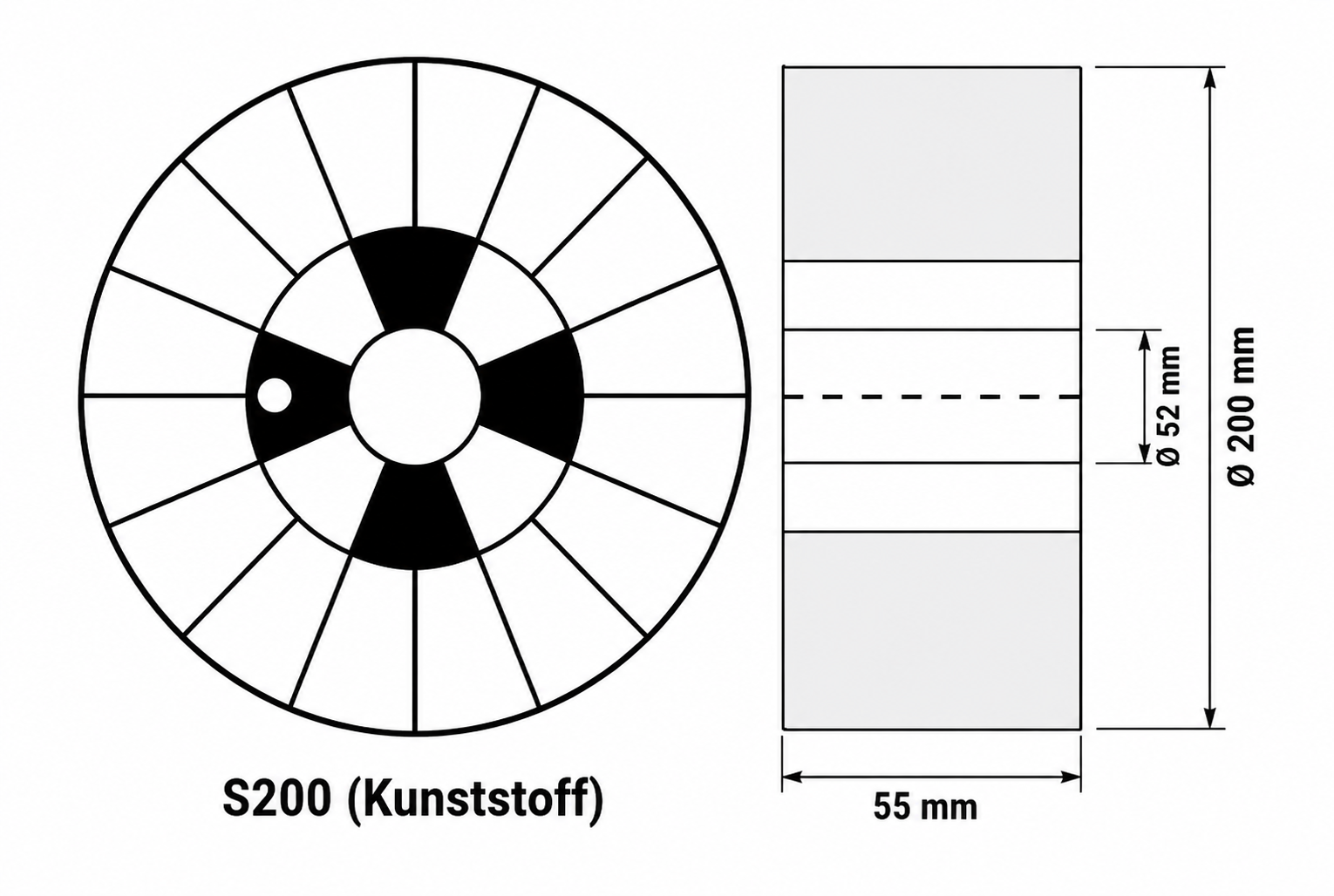

               S200 Dornspule (S)

  • Kleine Schweissdrahtrolle aus Plastik bis 5kg
  • Die Rolle kann direkt eingespannt werden
  • Bezeichnung nach DIN 8559: D200
  • Abmessung d1= 200 mm - d3= 50.5 mm - b= 55 mm
Pro Spule
CHF 49.00
Ab 10 Spule
CHF 39.20
Ab 30 Spule
CHF 29.40
Ab 63 Spule
CHF 19.60

ISOFIL SG-2

Artikel-Nr 4sg2k08
0.8 mm
5.0 kg
S200
               S200 Dornspule (S)

  • Kleine Schweissdrahtrolle aus Plastik bis 5kg
  • Die Rolle kann direkt eingespannt werden
  • Bezeichnung nach DIN 8559: D200
  • Abmessung d1= 200 mm - d3= 50.5 mm - b= 55 mm
Pro Spule
CHF 46.00
Ab 10 Spule
CHF 36.80
Ab 30 Spule
CHF 27.60
Ab 63 Spule
CHF 18.40

ISOFIL SG-2

Artikel-Nr 4sg2k10
1.0 mm
5.0 kg
S200
               S200 Dornspule (S)

  • Kleine Schweissdrahtrolle aus Plastik bis 5kg
  • Die Rolle kann direkt eingespannt werden
  • Bezeichnung nach DIN 8559: D200
  • Abmessung d1= 200 mm - d3= 50.5 mm - b= 55 mm
Pro Spule
CHF 42.50
Ab 10 Spule
CHF 34.00
Ab 30 Spule
CHF 25.50
Ab 63 Spule
CHF 17.00

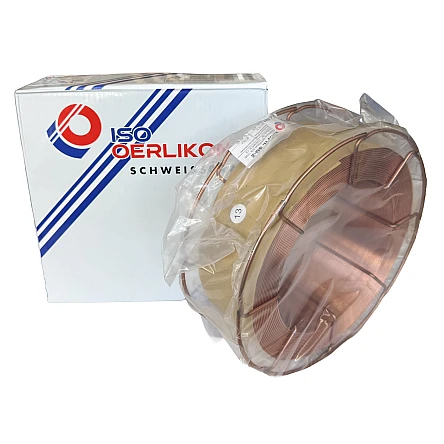

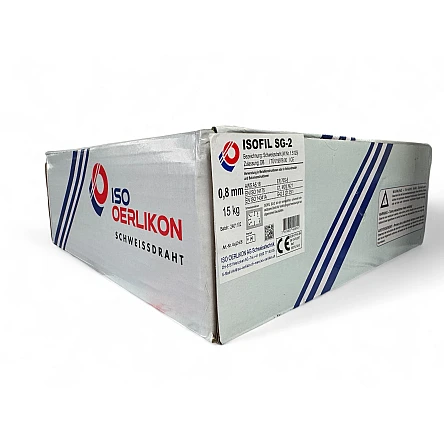

ISOFIL SG-2

Artikel-Nr 4sg2n08
0.8 mm
15.0 kg
BS300

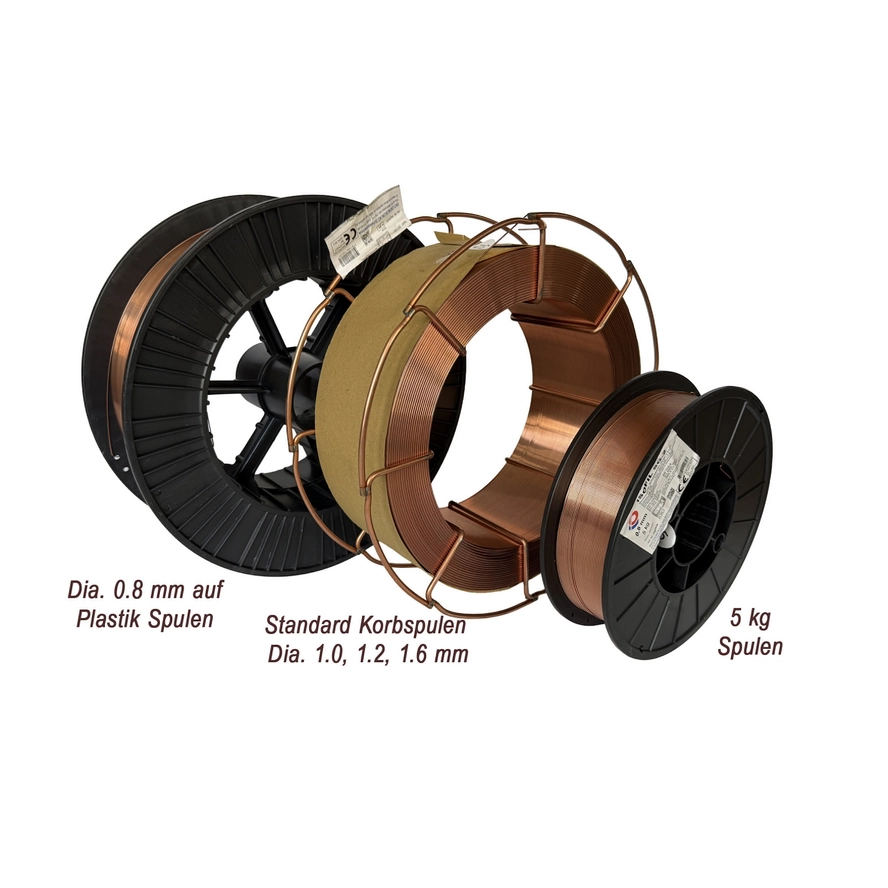

BS300 Korbspule (BS)



Pro Spule
CHF 114.75
Ab 10 Spule
CHF 91.80
Ab 30 Spule
CHF 68.85
Ab 63 Spule
CHF 45.90

ISOFIL SG-2

Artikel-Nr 4sg2d10
1.0 mm
15.0 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 106.50
Ab 10 Spule
CHF 85.20
Ab 30 Spule
CHF 63.90
Ab 63 Spule
CHF 42.60

ISOFIL SG-2

Artikel-Nr 4sg2d12
1.2 mm
15.0 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 103.50
Ab 10 Spule
CHF 82.80
Ab 30 Spule
CHF 62.10
Ab 63 Spule
CHF 41.40

ISOFIL SG-2

Artikel-Nr 3010204209
1.0 mm
250 kg

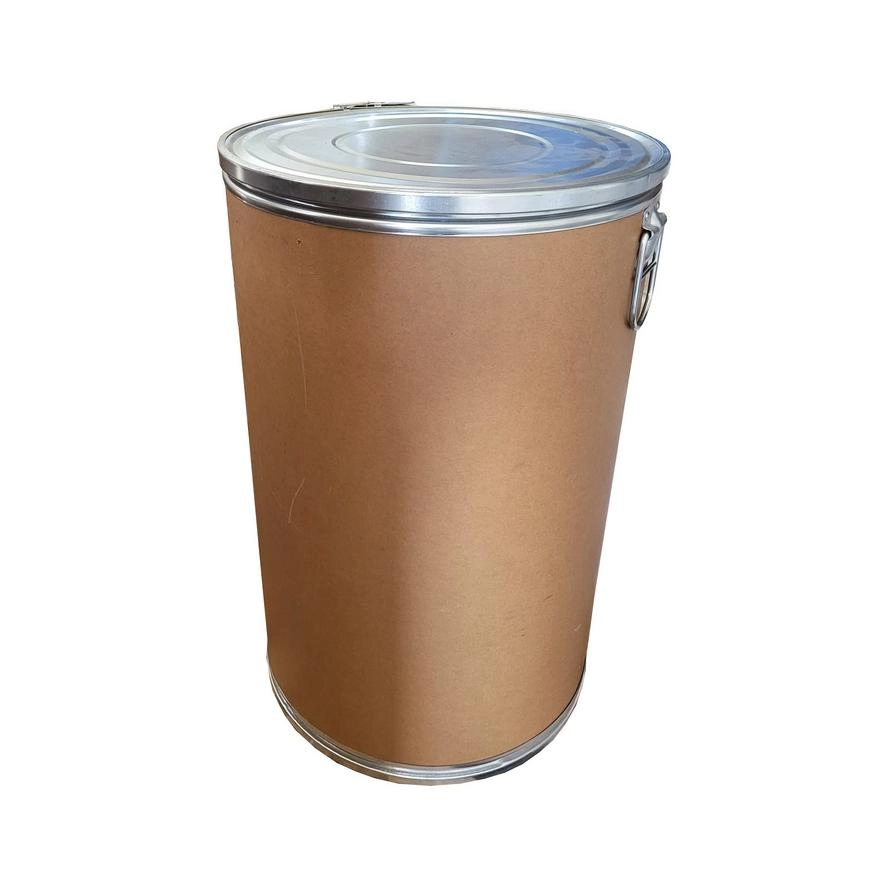

Fass
Pro Fass
CHF 1’137.50
Ab 10 Fass
CHF 910.00
Ab 30 Fass
CHF 682.50
Ab 63 Fass
CHF 455.00

ISOFIL SG-2

Artikel-Nr 3010200649
1.0 mm
250 kg
Fass
Pro Fass
CHF 1’087.50
Ab 10 Fass
CHF 870.00
Ab 30 Fass
CHF 652.50
Ab 63 Fass
CHF 435.00

ISOFIL SG-2 - MIG/MAG Qualitäts-Schweissdraht EN ISO 14341-A: G 42 3 C1 Si1 -

ISOFIL® SG-2 ist ein verkupferter, universell einsetzbarer Draht für Verbindungsschweissungen an allgemeinen Baustählen bis zu einer Festigkeit von 590 N/mm2, für Feinkornbaustähle bis zu einer Streckgrenze von 440 N/mm2

Technische Daten

General

Normbezeichnung (EN IS0)
14341-A – G 42 3 C1 3Si1 / G42 3 M21 3S
AWS
A5.18 ER70S-6
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Si - Mn

Schutzgase

Schutzgase
WIG(I1) (AR99.9%) / MAG (M21/C)

Chemische Zusammensetzung (typische Werte in %)

C
0.10
Si
0.85
Mn
1.5

Mechanische Eigenschaften des reinen Schweissgutes

Streckgrenze (MPa)
> 402
Zugfestigkeit (MPa)
500 - 640
Dehnung (%) A5 (%)
> 22 %
Kerbschlagarbeit ISO-V (J) -50 °C
80 V(J) > 47 J

Vorteile

  • Gute Zündeigenschaften
  • Optimierte Schweißeigenschaften
  • Lichtbogenstabilität

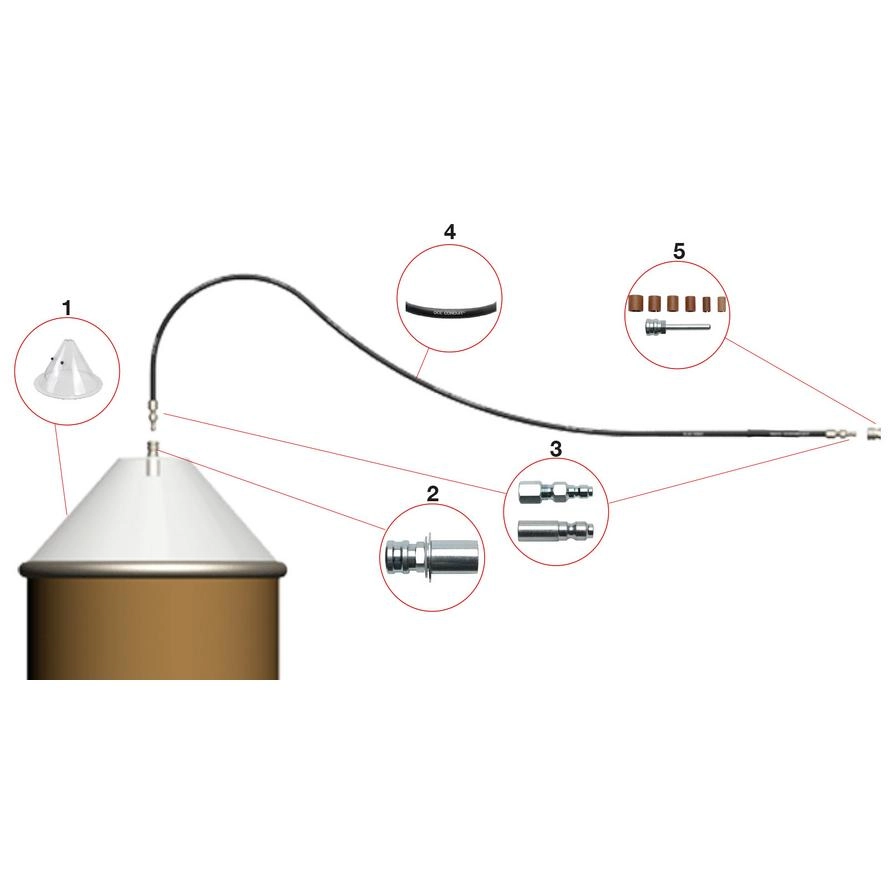

Optionale Zubehör

Universelle Abspulhaube
Universelle Abspulhaube
Die Eingriffsöffnung ist durch eine Kunststofflasche verschlossen.
CHF 244.60
Universal Adapter zu Haube
Universal Adapter zu Haube
für Fassdraht
CHF 72.00
Verbindungsstück zum Crimpen zu Haube
Verbindungsstück zum Crimpen zu Haube
für Führungsspirale OCC-CON
CHF 25.90
Verbindungsstück zu Haube
Verbindungsstück zu Haube
für Führungsspirale OCC-CON
CHF 52.50
Führungsspirale zu Haube
Führungsspirale zu Haube
für Fassdraht ID = 5 mm, für Massivdraht bis 2,4 mm / Fülldraht bis 2,0 mm
AB CHF 185.25
zum Produkt

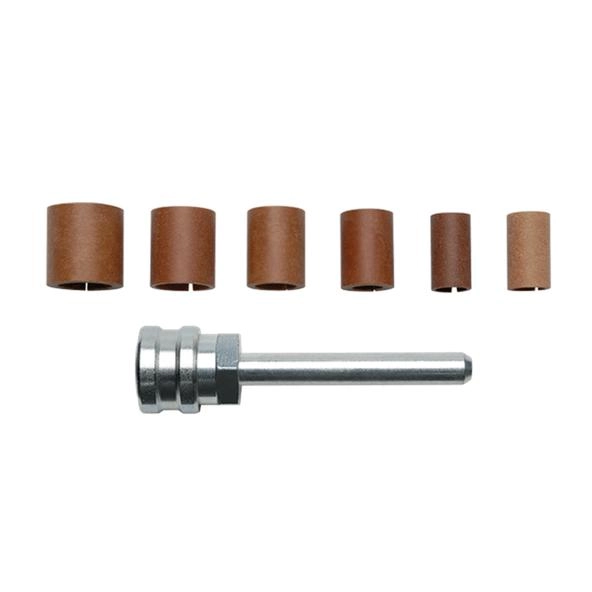

Universal Adapter Kit
Universal Adapter Kit
von Führungsspirale zu Schweissgerät
CHF 81.50
Trocken lagern

Dokumente

TDB
TÜV
