Laser-Schutzkabine Light
TÜV-zertifizierte Laserschutzkabine - ideal für Laser-Schweissen und Laser-Reinigung
Die TRM Laser Protection Cabin ist eine TÜV-zertifizierte Laserschutzkabine nach EN 60825-4 mit automatischer Abschaltung, Zugangskontrolle und Warnsignalen - ideal für Laser-Schweissen und Laser- Reinigung.
- Laserwellenlänge190-11000 nm
- Schutzleistung≥ 1133 kW/m2 x 100s @ 1030nm / ≥ 1136 kW/m2 x 71s @ 1030nm
- MaterialAluminium-Verbundpanel 4mm, Rahmen 30 mm
- Normbezeichnung (DIN EN)60825-4:2006+A1+A2 (TÜV geprüft)
WhatsApp Beratung
| Produkt | Durchmesser | Länge | Dimensions | Menge | Preis Pro Stk |
|---|---|---|---|---|---|
Laser-SchutzkabineArtikel-Nr LPC-8001-00 | 3600x3600x2400 mm | Pro Stk CHF 11'830.00 | |||
Laser-Schutzkabine mit DachArtikel-Nr LPC-8002-00 | 3600x3600x2400 mm | Pro Stk CHF 15'526.00 | |||
Laser-SchutzkabineArtikel-Nr LPC-8003-00 | 4800x4800x2400 mm | Pro Stk CHF 14'252.00 | |||
Laser-Schutzkabine mit DachArtikel-Nr LPC-8004-00 | 4800x4800x2400 mm | Pro Stk CHF 20'468.00 | |||
Laser-SchutzkabineArtikel-Nr LP-304523-S | 3000x4500x2300 mm | Pro Stk -32.1% CHF 11'785.00 CHF 7'998.25 | |||
Laser-Schhutzkabine mit DachArtikel-Nr LP-304523-SD | 3000x4500x2300 mm | Pro Stk -24.2% CHF 15'635.00 CHF 11'848.25 |
Beschreibung

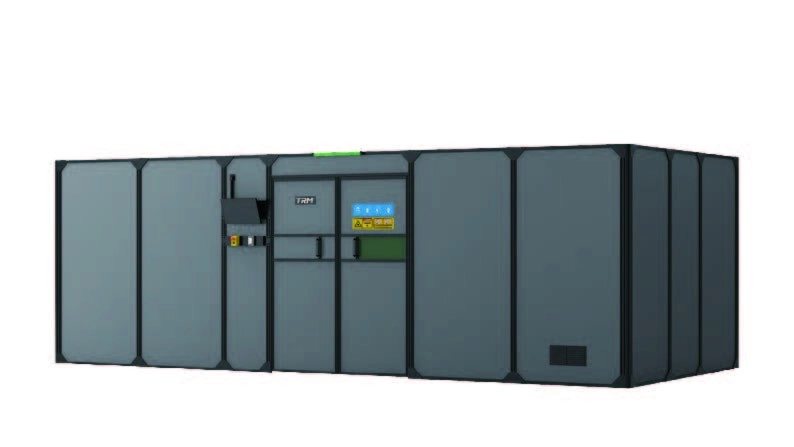

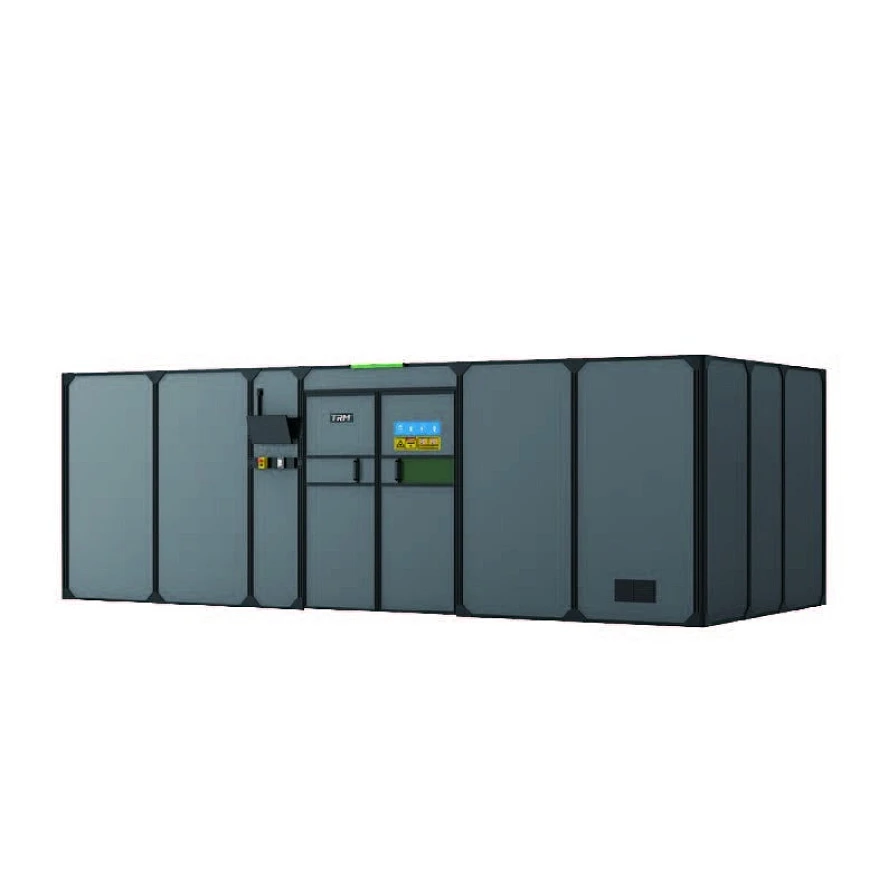

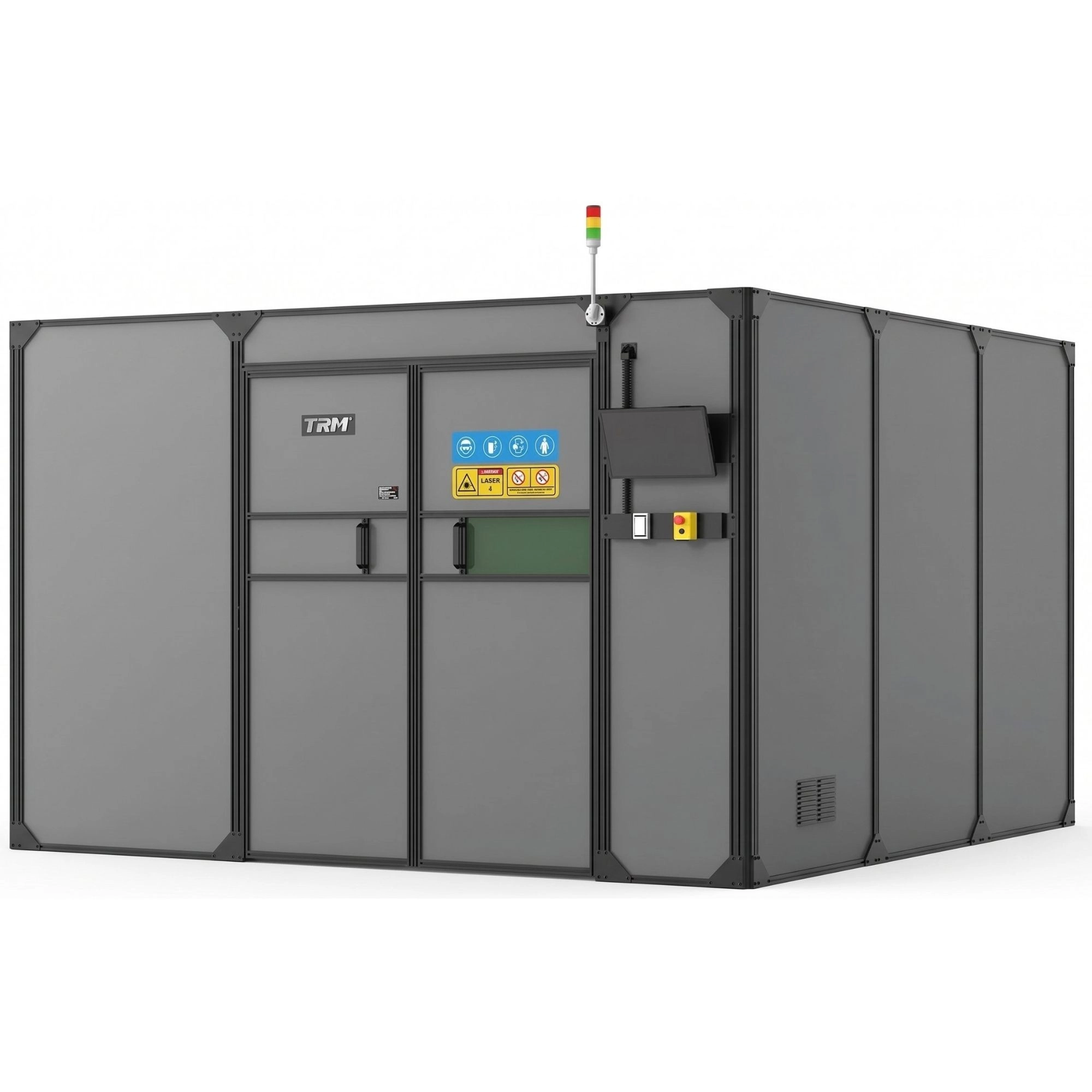

TRM - Laser-Schutzkabine
Die TRM Laser Protection Cabin ist eine TÜV-zertifizierte Laserschutzkabine nach EN 60825-4, die Bediener zuverlässig vor Laserstrahlung schützt und für industrielle Laseranwendung wie Laser-Schweissen und Laser-Reinigung ausgelegt ist. Die Kabine besteht aus robusten, laserabsorbierenden Schutzwänden aus 4mm Aluminium-Verbundmaterial mit 30 mm Rahmenstärke und bietet eine gepfüfte Schutzleistung für Hochenergie-Laser von 190-11000nm.

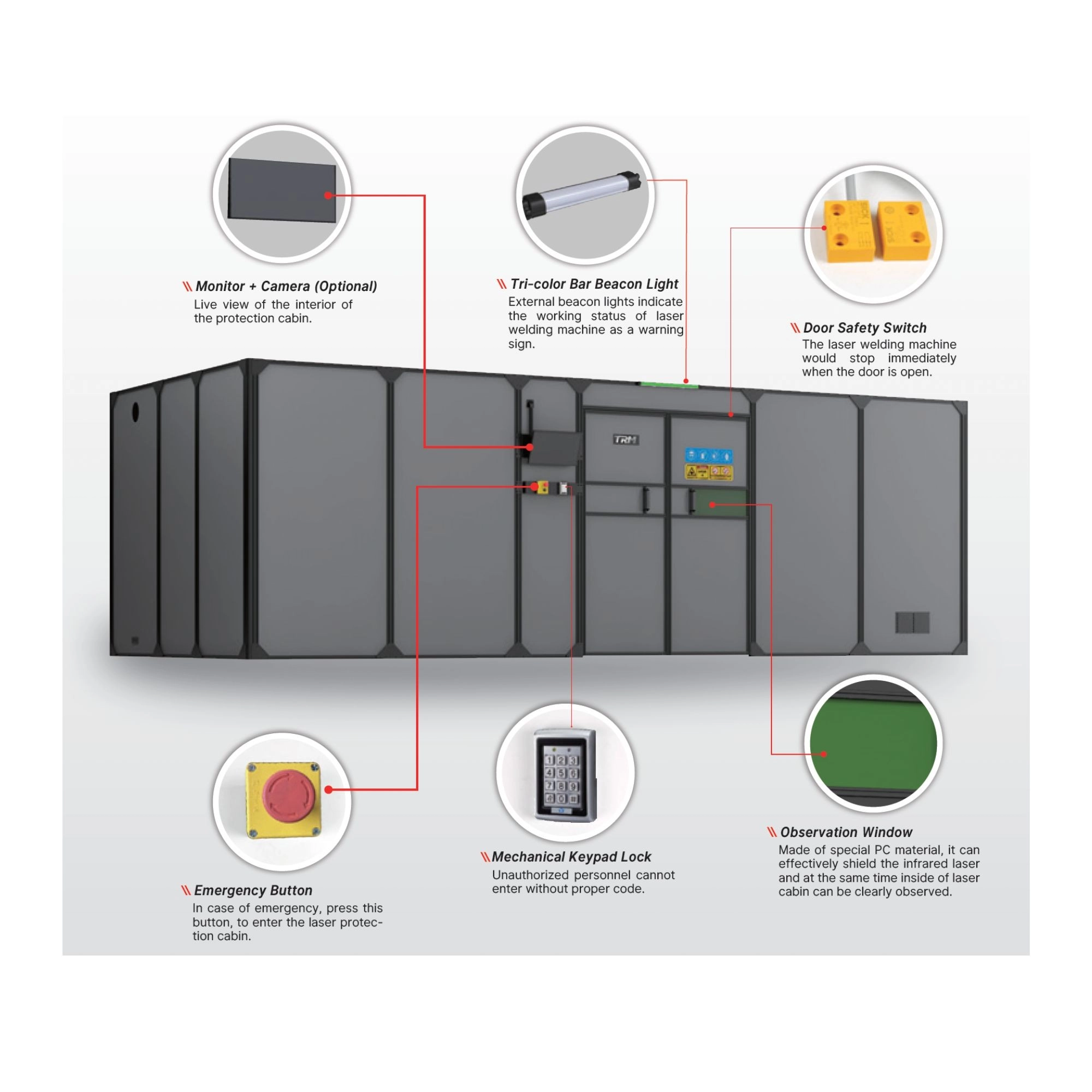

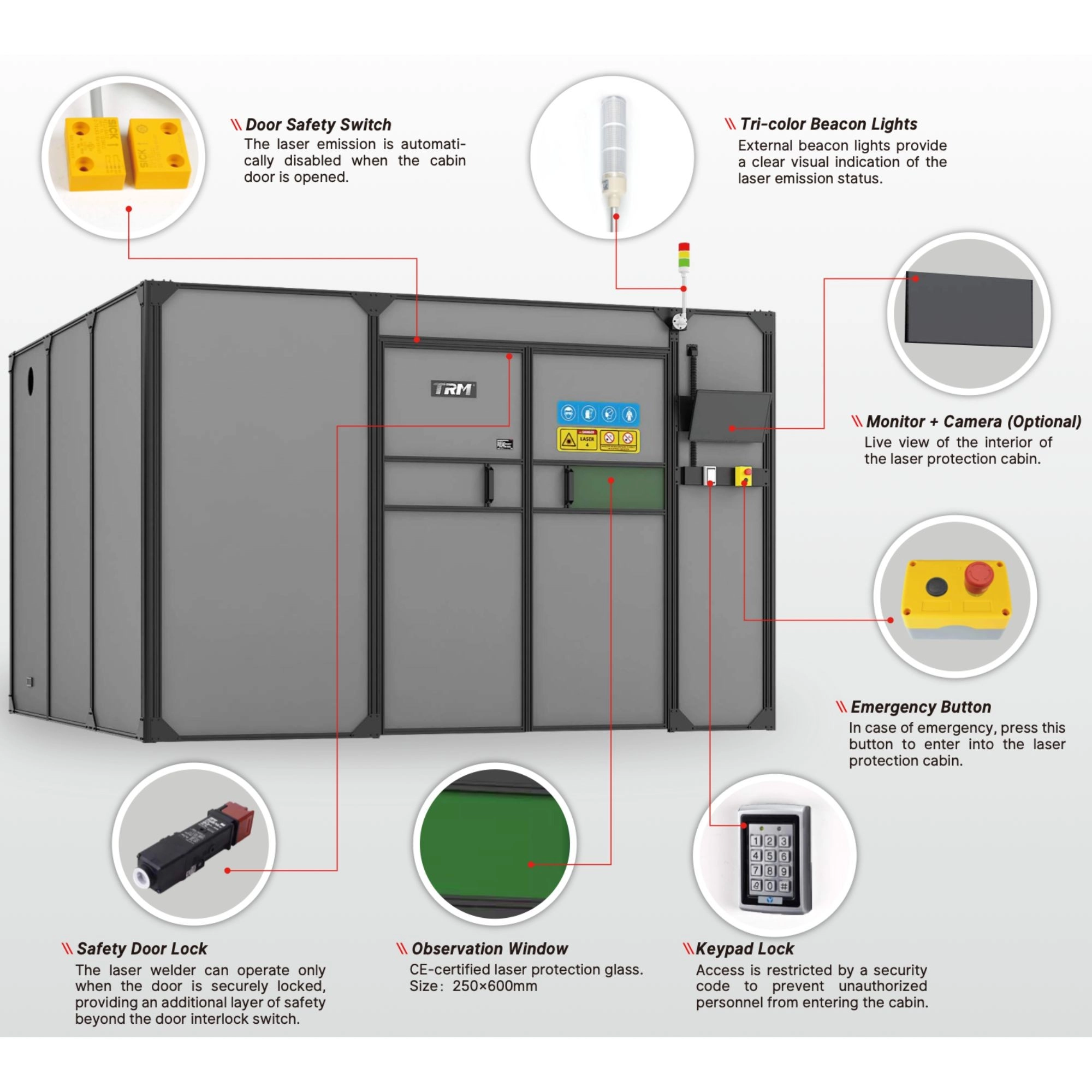

Dank ihres modularten Designs lässt sich die Kabine schnell montieren und flexibel an unterschiedliche Produktionsumgebungen anpassen. Die integrierte Sicherheitslogik sorgt für eine automastische Abschaltung der Laserquelle, sobald die Tür geöffnet wird. Ein mechanisches Keypad verhindert unbefugten Zutritt, während externe Tri-Color Beacon Lights den Betriebstatus der Laseranlage klar signalisiert.

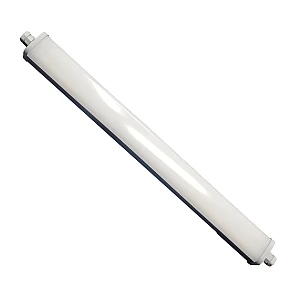

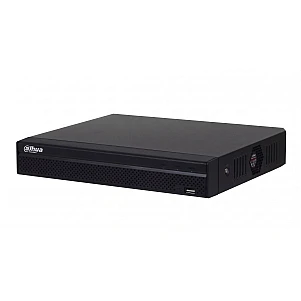

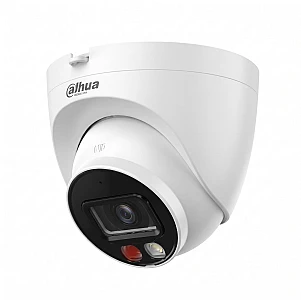

Optional können Kamera-Monitoring, PC-Beobachtungsfenster, Beleuchtung, Stromversorgungseinheiten oder ein Dach ergänzt werden. Die Kabine ist in mehreren Grössen verfügbar - u.a. 3600x3600x2400 mm und 4800x4800x2400 mm - und kann kundenspezifisch angepasst werden.

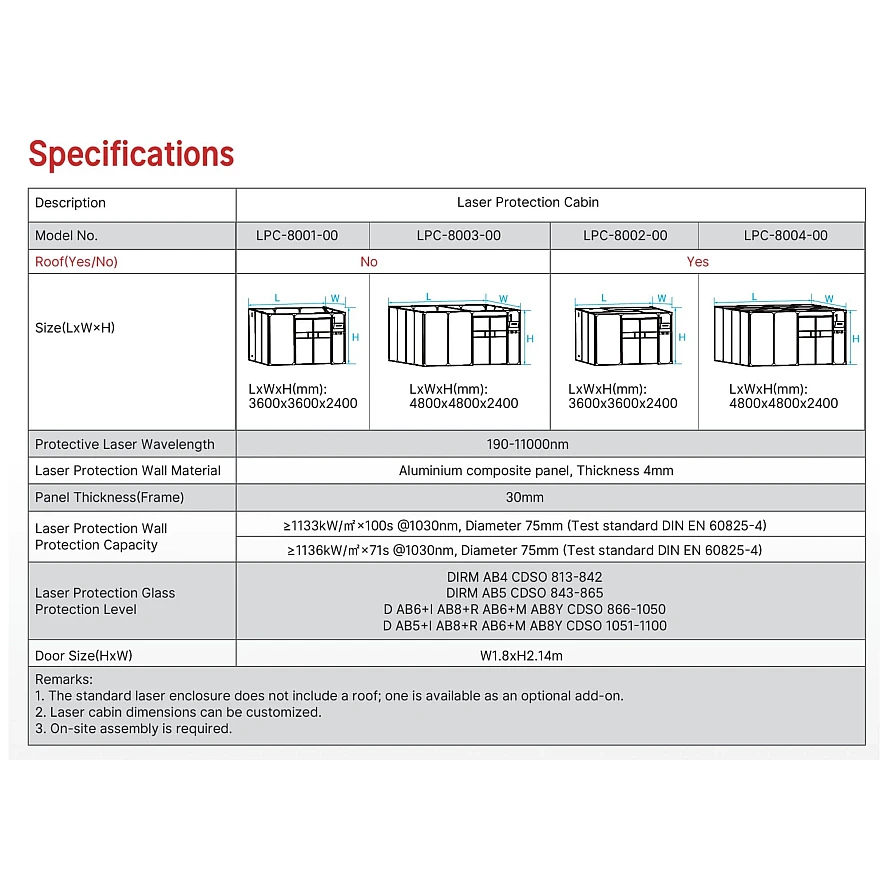

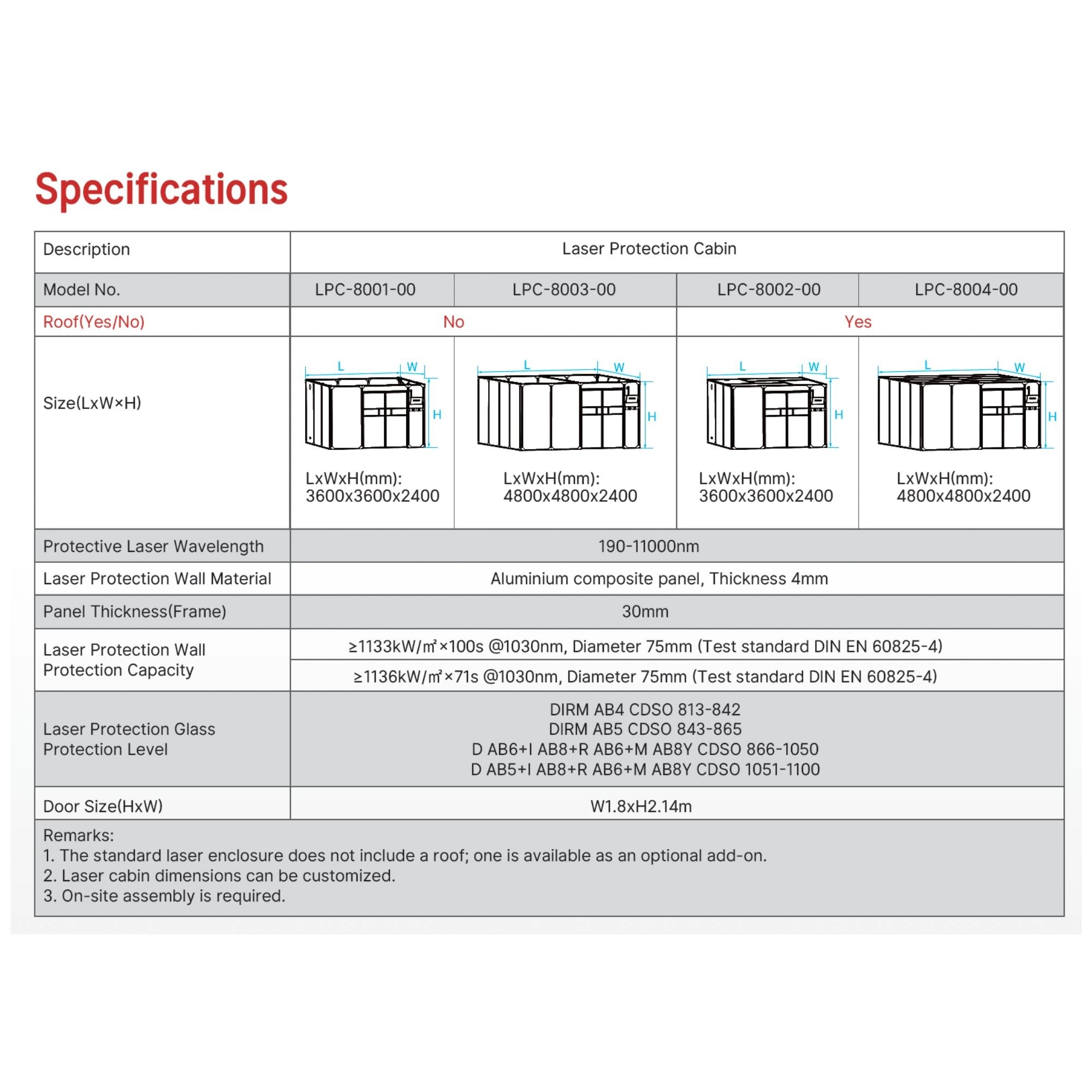

Technische Daten
General
Vorteile
- Maximale Sicherheit: TÜV-zertifizierte Schutzwände, automatische Abschaltung, Zugangskontrolle
- Modulares Design: schnelle Montage, flexible Anpassung, erweiterbar
- Klare Statusanzeige: Tri-Color Beacon Light für sofortige Sichtbarkeit

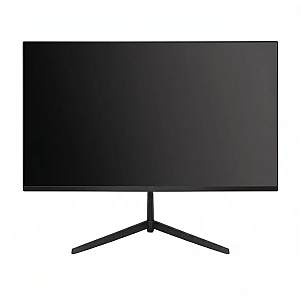

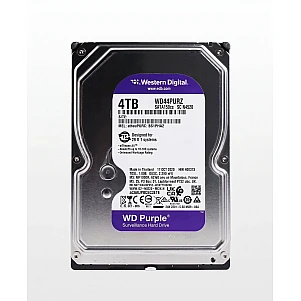

- Professionelles monitoring: optional Kamera, DVR, Monitor
- Hohe Schutzleistung: getestet nach EN 60825-4 für Hochenergie-Laser
- Industrietauglich: ideal für Laser-Schweissen, Reinigen, Schneiden
Anwendung
- Laser-Schweissen
- Reinigen
- Schneider

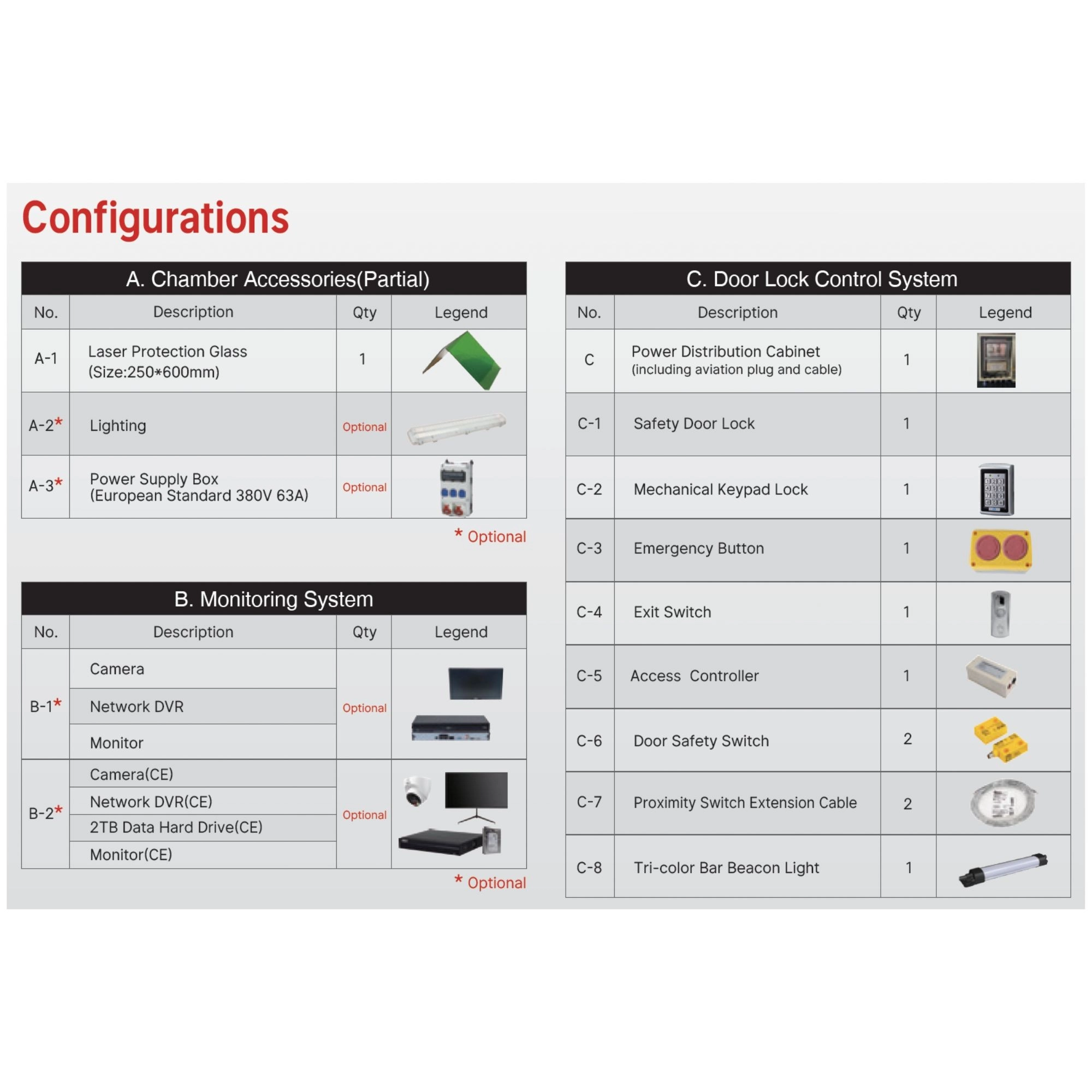

Standard Zubehör
LWC-3501-00

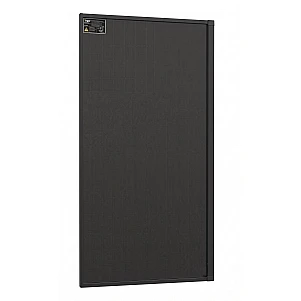

Raumerweiterungsmodul (1.2 x 2.4 m)
LWC-3201-00
Steuerbox Baugruppe
YP-901-12-3
Zugriffskontroller
LWC-3301-00
Türverriegelungs-Steuereinheit
LWC-3202-00
Notfallknopf & mechanische Tastaturverringelung
YK-568L
Mechaniches Tastenfeldschloss
H2-YW
E-Not-Aus Box
ZB2BE102C
Kontaktblock
XB2BS442C
Not-Aus Taster
LWC-3201-03
T-förmiger Silikon-Plug
LWC-3203-00
Sicherheits-Türschloss Baugruppe
D4SL-N4NFG-D
Sicherheits-Türschloss
D4SL-NK2G
Schlüsselbetätiger
YF8U14-050VA3XLEAX
Verlängerungskabel für Näherungsschlater
LWC-3205-00
Näherungsschalter Baugruppe
RE13-SAC
Sicherheits-Türschalter
LWC-3206-00
Ausgangschalter-Baugruppe
PBK-815
Ausgangschalter
LWC-3128-00
Dreifarbige Warnleuchten-Baugruppe
LSR01-1200-01
Dreifarbige Warnleuchten
Optionales Zubehör
- Schutzwellenlänge: 190-11000 nm
- Schutzleistung: ≥ 1133 kW/m2 x 100s @ 1030nm / ≥ 1136 kW/m2 x 71s @ 1030nm
- Material: GD.LSW304 Laserschutzplatte + Aluminiumprofilrahmen
- Panelstärke (Rahmen): 30 mm
- Wellenlänge OD: 900-1100nm OD8+ / Test Repport 11492-ECS-24-Part 2
- Anwendung: 900-1100nm D LB6 + IR LB7 LP S CE
- Helligkeit: DIN 4
- Optische Dichte: OD8+
- Produktzertifikat: C4120.1LP / Annex II of the PPE-Regulation (EU)2016/425 / EN 207:2017
- Lichtdurchlässigkeit : 20 % (W2,5)
- Filter: Laserschutzfilter (114 x 133 x10 mm)
- Sichtfeld: 106 x 120 mm
- Größe des Laserschutzfensters: 115 x 135mm
- Wellenlänge 1000-1100 nm: OD7+
- Wellenlänge @ 1064 nm: OD10+
- Passiver Schweißfilter mit Laserschutz: LPF5-3 900-1080mm = D LB7 IR LB8 CE

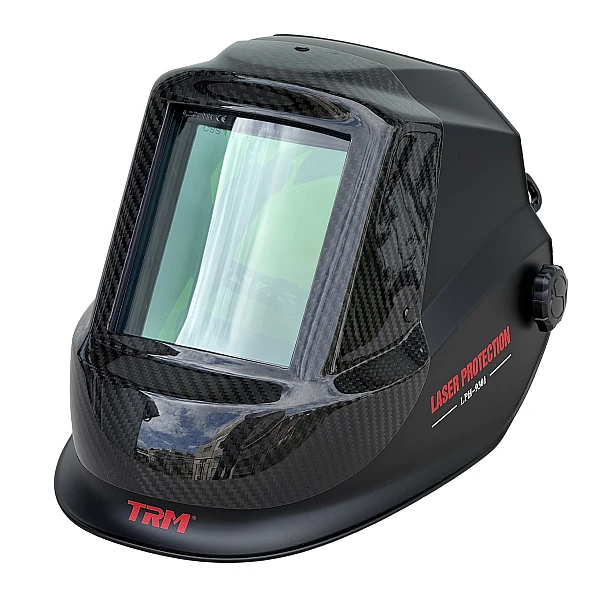

- Schutzschild (Carbon): 900-1100nm = D LB7 IR LB8 CE
