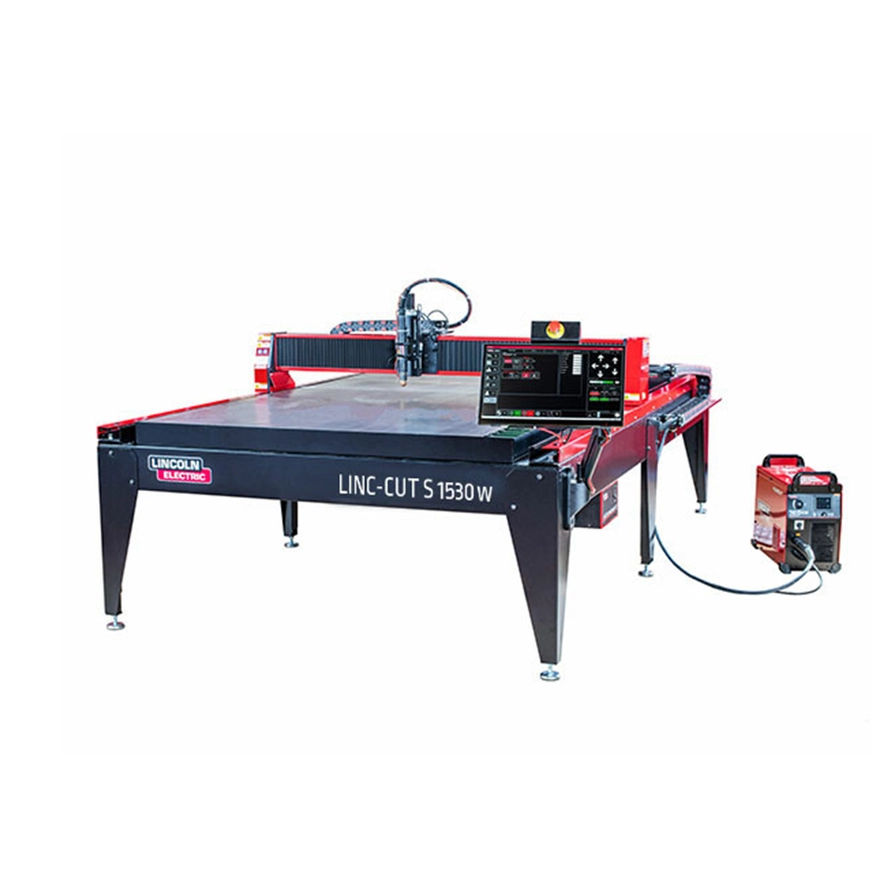

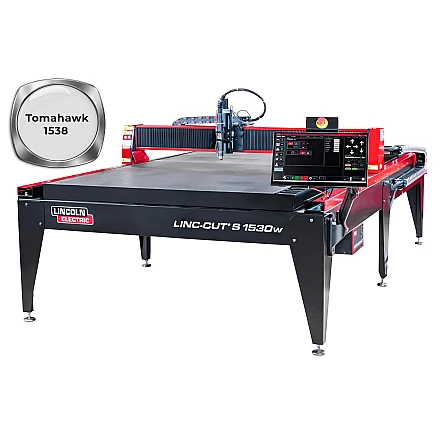

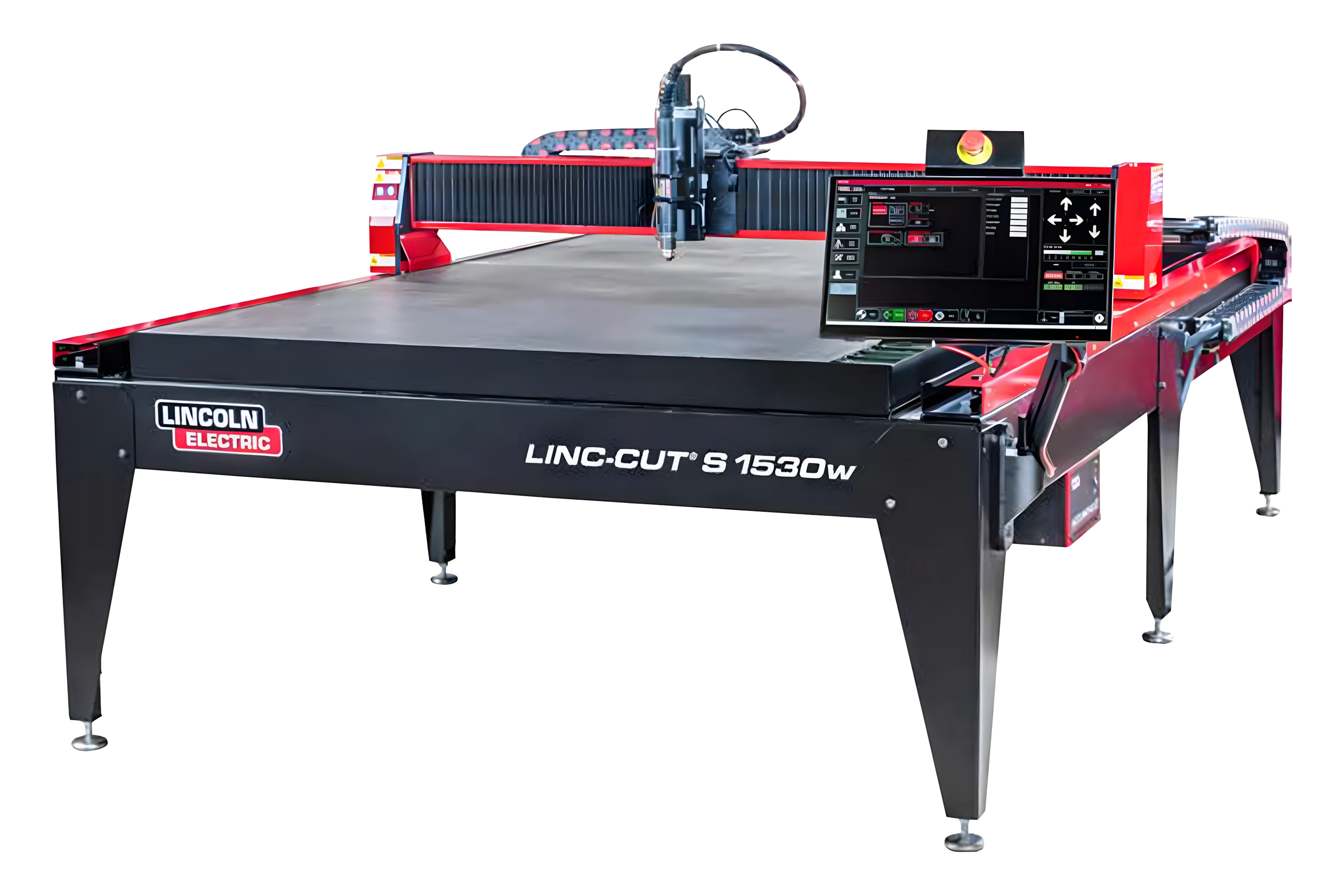

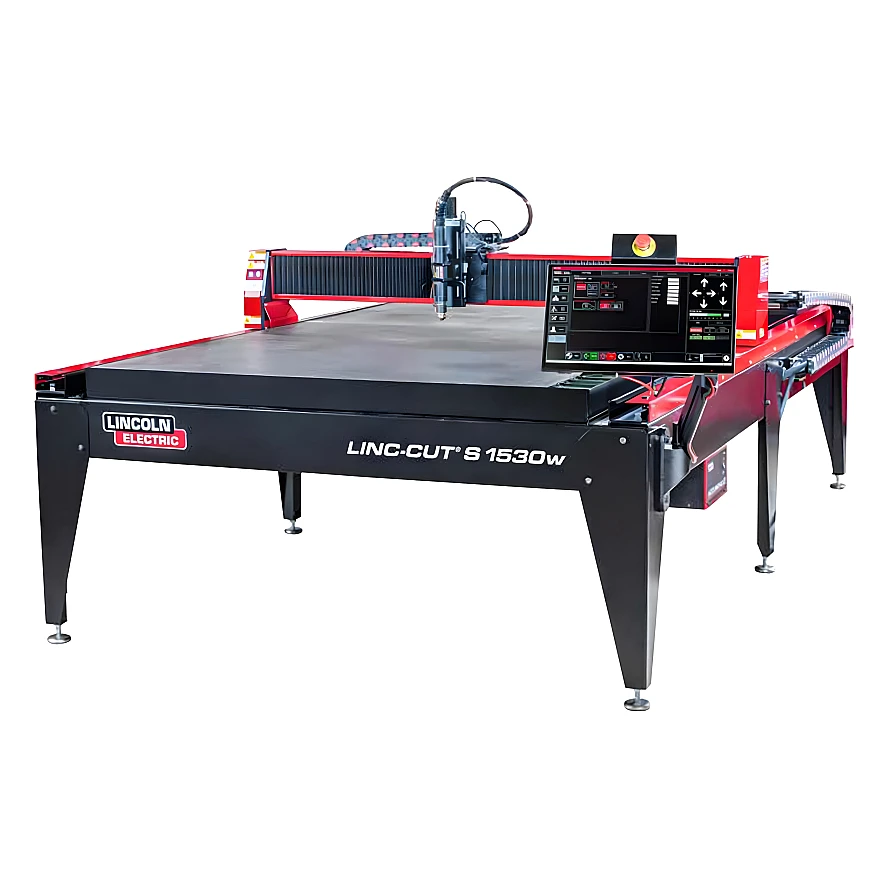

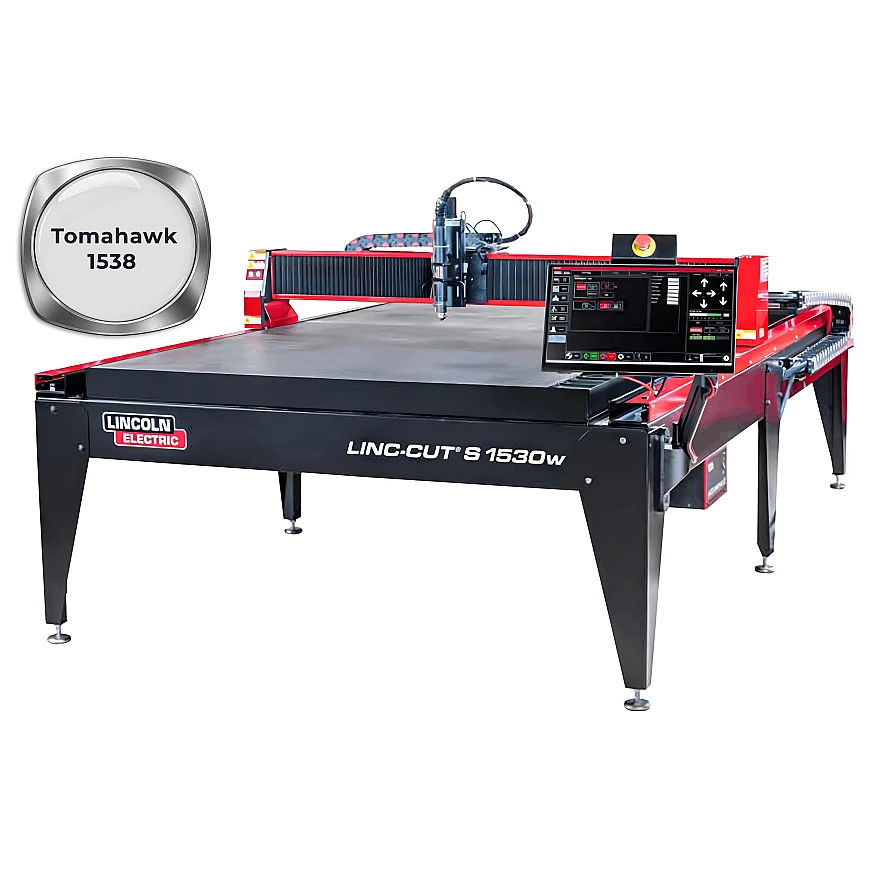

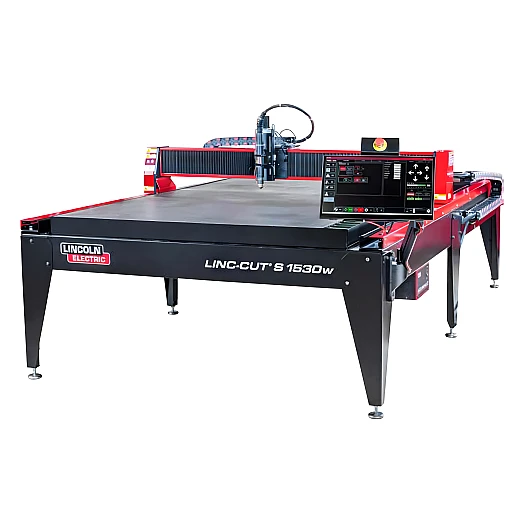

Lincoln LINC-CUT S 1530 W mit der Tomahawk 1538 Schneidanlage

Luftplasmaschneiden und Markieren auf Metall/Blechen von 1500 x 3000 mm.

  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Lincoln Electric
  • Artikel-Nr: AS-CM-LCS1530WTH80
  • Schneidbereich1500 x 3000 mm
  • Schnittleistungbis 20 mm
  • Luft Anforderung6 - 7.5 bar
  • Wasserkapazität495 l
  • Netzspannung400 V

Das LINC-CUT S 1530 w Schneidsysteme ist für eine Reihe von Plasmaschneidanwendungen geeignet und schneidet Stahl von 1 bis 20 mm. Die niedrigen Betriebskosten werden durch hohe Standzeiten der Verschleißteile, hohe Schnittgeschwindigkeiten und nahezu grattfreie Schnitte sicher gestellt. Der Schneidbereich liegt bei Blechgrößen bis 1500 x 3000 mm.

CHF 43’695.75
exkl. MwSt.

Lincoln LINC-CUT S 1530 W mit der Tomahawk 1538 Schneidanlage - Luftplasmaschneiden und Markieren auf Metall/Blechen von 1500 x 3000 mm.

Fortschrittliche Technologie | Einfache Bedienung

Das LINC-CUT S 1530 w Schneidsysteme ist für eine Reihe von Plasmaschneidanwendungen geeignet und schneidet Stahl von 1 bis 20 mm. Die niedrigen Betriebskosten werden durch hohe Standzeiten der Verschleißteile, hohe Schnittgeschwindigkeiten und nahezu grattfreie Schnitte sicher gestellt. Der Schneidbereich liegt bei Blechgrößen bis 1500 x 3000 mm.

Die LINC-CUT ist ein modernes, qualitativ hochwertiges System mit geringem Platzbedarf für kleinere Werkstätten und überzeugt mit beeindruckenden Leistungsdaten. Alle in der LINC-CUT integrierten Komponenten werden ausschließlich von LINCOLN ELECTRIC selbst hergestellt und sind dementsprechend perfekt aufeinander abgestimmt.

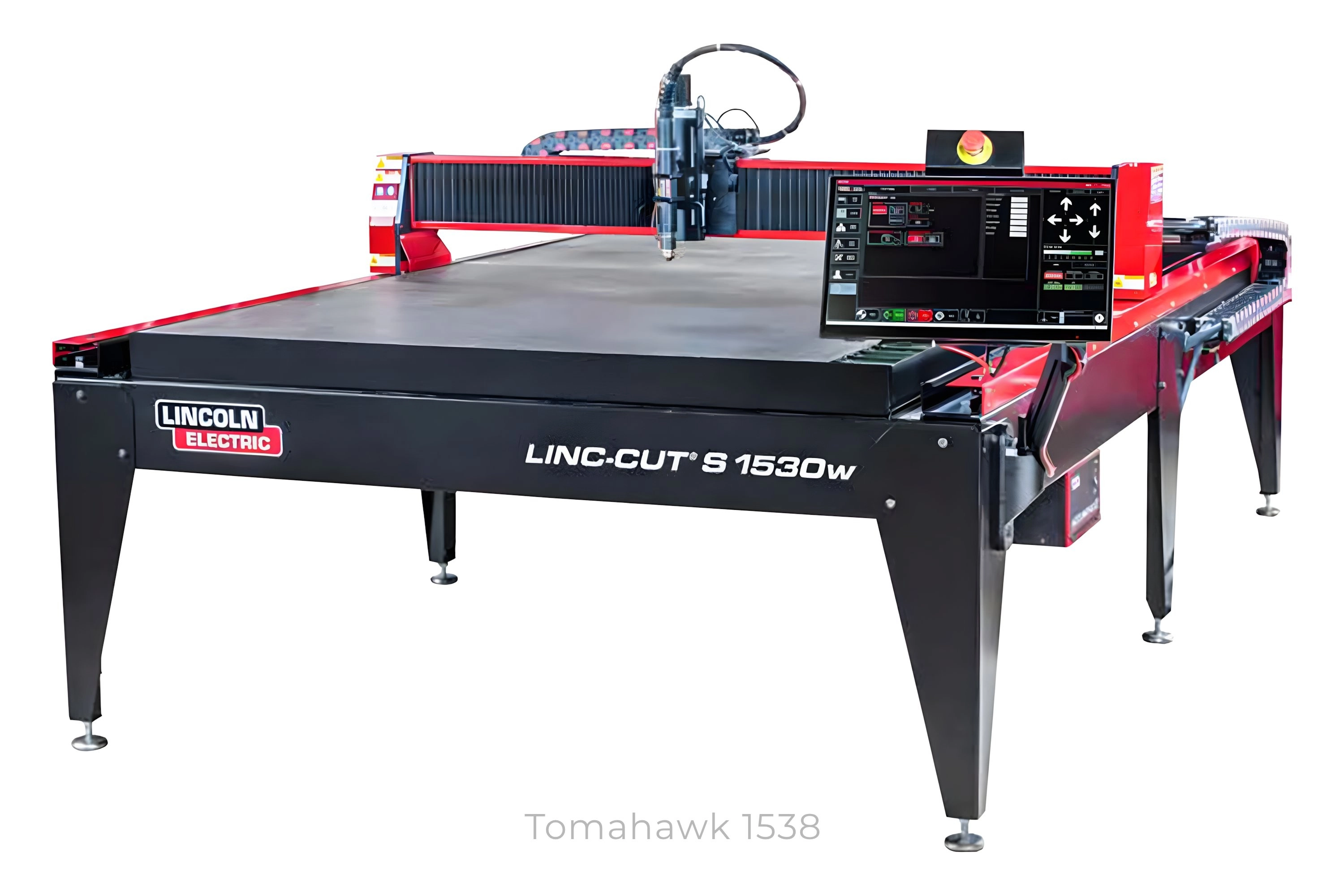

Systempaket mit Tomahawk 1538 ausgerüstet.

Die LINC-CUT wird in EUROPA gebaut. Egal ob ACCUMOVE-Steuerung, die Tomahawk 1538, und natürlich auch der Maschinenkörper mit Linearlagern für die X-, Y- und Z-Achse, alles arbeitet Hand in Hand abgestimmt zusammen – für perfekte Ergebnisse. Die LINC-CUT S 1530 W wird standardmäßig mit der Tomahawk 1538 Luft-Plasmastromquelle ausgeliefert und kann Baustahl bis zu einer Dicke von 20 mm durchdringen und schneiden.

10 mm Baustahl schneidet sie, zum Beispiel mit einer Geschwindigkeit von 2700 mm/min. Die Tomahawk 1538 unterstützt sowohl das Plasmaschneiden als auch das Plasmamarkieren mit dem gleichen Satz von Verschleißteilen. Praxisorientierte Bauweise: Der Maschinenkörper mit seiner starren Stahlrahmenbauweise trägt maßgeblich zur präzisen Führung der Schneideinheit bei.

Der Stahlrahmen ermöglicht sehr gleichmäßige Bewegungen, sowie eine ausgezeichnete und konstante Positionsgenauigkeit und bildet gleichzeitig das Grundgerüst für den Brenntisch der LINC-CUT. Der Brenntisch ist in den Träger integriert und wird mit ca. 400 l Wasser gefüllt. Er fängt den Schneidstaub und austretende Restgase auf.

Die Stahlrahmenbauweise trägt Bleche von 1500-3000 mm mit einer Dicke von 20 mm sicher. Kleiner Bleche können sogar bis zu 25 mm Stärke haben. Das Plug-and-Play-Design des LINC-CUT S 1530 W Systems vereinfacht Aufbau, Installation und Inbetriebnahme der Maschine, die in wenigen Stunden nach Anlieferung abgeschlossen werden kann. Ein minimaler Lernaufwand, dank der äußerst benutzerfreundlichen Touch Oberfläche der Steuerung, läßt Ihren Bediener schnell in den Produktionsprozess einsteigen.

Auch beim Thema Support bietet LINCOLN ELECTRIC in Europa den reibungslosen Service eines einzigen Herstellers und Ansprechpartners, falls einmal der Bedarf im jahrelangen zuverlässigen Produktionsbetrieb einer LINC-CUT S 1530 W bei Ihnen entstehen sollte.

Effizienz Produktivirär Präzision

Ausgezeichnete Schnittleistung
  • Niedriger Schnittfugenwinkel, sehr glatte Schnittfläche
  • Schneiden und auch Plasmamarkieren
  • Qualitätsmanagement, insbesondere zur Verbesserung der Rundheit von Schraubenlöchern
Einfache Anwendung
  • Benötigt nur Druckluft
  • Großer und intuitiver Touchscreen
Niedrige Betriebskosten
  • Hohe Standzeiten der Verbrauchsmaterialien
  • Hohe Schnittgeschwindigkeiten
  • Nahezu gratfreie Schnitte reduzieren den Nachbearbeitungsbedarf
Effizienz Produktivirär Präzision

ACCUMOVE

Die ACCUMOVE-CNC-Steuerung ist eine fortschrittliche Maschinensteuerung die alle Funktionen für eine einfache Bedienung kombiniert. Sie bietet eine erhöhte Verarbeitungsleistung und Abstimmung jeder Komponente auf dem Tisch. Die Höhensteuerung, die Motoren und die computergestützte Fertigungssoftware werden alle mit einem einzigen Betriebssystem verwaltet, so dass die gesamte Kommunikationssteuerung auf einem Bildschirm erfolgt.

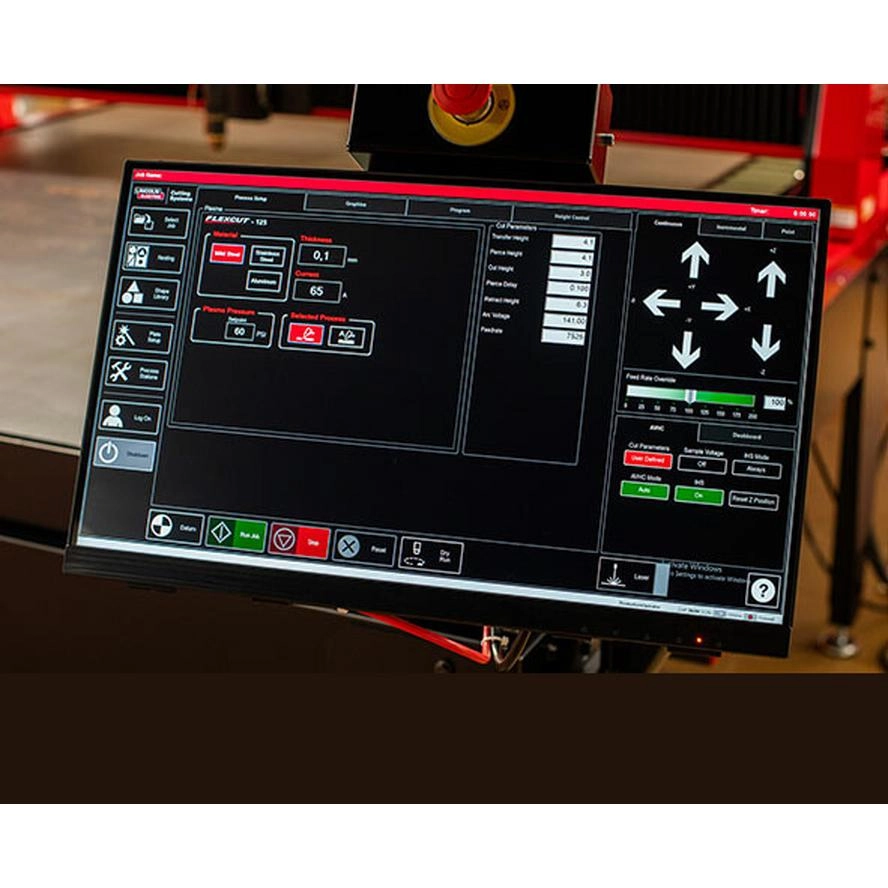

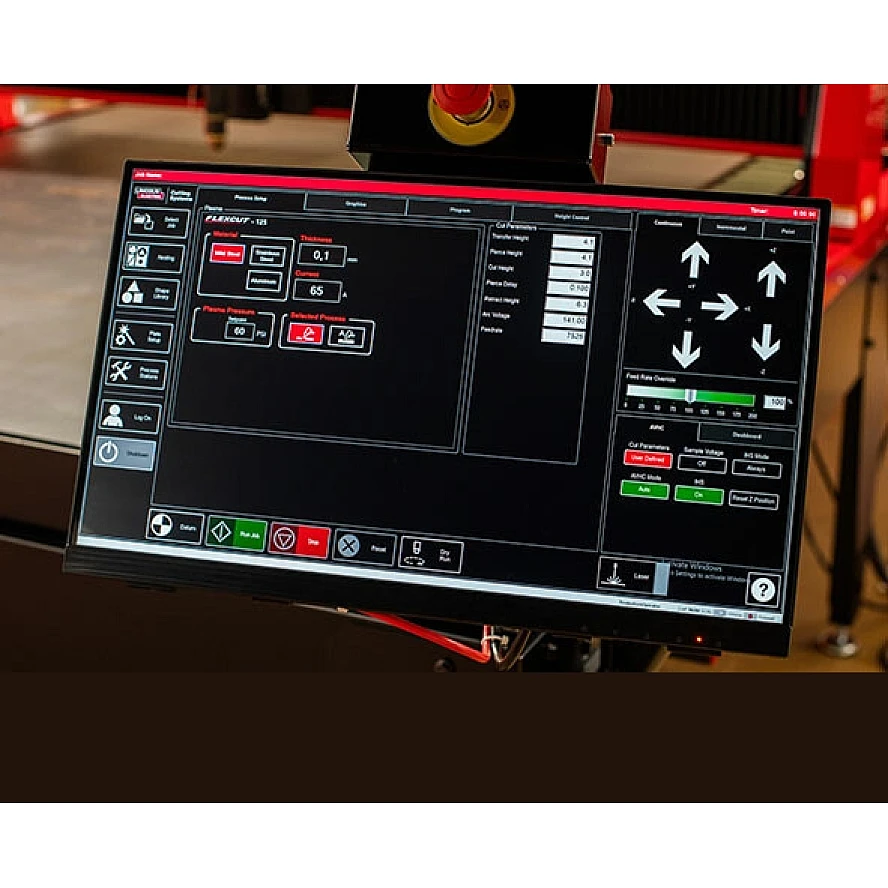

NEUER VISUAL MACHINE DESIGNER (VMD)

VMD ist die Mensch-Maschine-Schnittstelle (HMI) aller ACCUMOVE® CNC-Steuerungen. Ihr benutzerfreundliches Design und ihr gefälliges Layout ist sehr leicht zu erlernen. Eine ganze Reihe neuer Funktionen wurde direkt in die Steuerung eingebaut, um den Schneidprozess noch mehr zu vereinfachen:



  • Prozessverwaltung

Alle Parameter werden von der Schnittstelle aus gesteuert, abhängig von der einfachen Materialwahl und Materialdicke, und vereinfacht den Plasmaschneidprozess. Mehrere Funktionen erhöhen die Produktivität wiederkehrender Abläufe und kompensieren automatisch den Verschleiß von Verbrauchsmaterialien.

  • Blechausrichtung

Vereinfacht das Beladen von Material, insbesondere bei dickeren Blechen. Unabhängig von der Ausrichtung des Blechs passt die ACCUMOVE Steuerung den Bewegungsablauf entsprechend an.

  • Laser Positionierungsmodus

Vereinfacht den Einsatz der Maschine zum Ausrichten der Bleche und definiert den Startpunkt auch im Testmodus.

  • 36 Standardformen

Sind in der Software vorinstalliert und enthalten eine Reihe von anpassbaren Formen vom Rechteck bis hin zu komplexen kreisförmigen Flanschen.

  • Automatisches Schachtelmodul

Laden Sie Ihre dxf- oder dwg-Dateien, geben Sie die Anzahl ein und die VMD-Software erstellt Ihren Produktionsplan automatisch.

ENTWURF, DIGITALISIERUNG, SCHACHTELN... LASSEN SIE IHRER KREATIVITÄT FREIEN LAUF

Die LINC-CUT® S wird mit einem Softwarepaket geliefert, das auf Ihrem PC installiert wird. Sie bietet:

  • Vektorisierung Ihrer Zeichnungen
  • Importieren der Standardformate .dxf, .dwg
  • Stücke nach Plänen zeichnen
  • Maschinenprogramme verschachteln und generieren
  • Verschachtelung erfolgt manuell oder automatisch
ENTWURF,  DIGITALISIERUNG,  SCHACHTELN... LASSEN  SIE IHRER KREATIVITÄT  FREIEN LAUF

Technische Daten

General

Schneidbereich
1500 x3000 mm
Schnittleistung
bis 20 mm
Luft Anforderung
6 - 7.5 bar
Wasserkapazität
495 l
Netzspannung
400 V
Geschwindigkeit
mm/Min
Positionsgenauigkeit
0,5mm
Wiederholgenauigkeit
0,381 mm

Maschinen Spezifikationen LINC-CUT S 1530 w

Eingangsspannung
230V, 1 Phase, 50/60 Hz 4A
Antriebssystem
Präzisionszahnstange mit Ritzel
Antrieb
Linearer Querantrieb
Laser
Integrierter Positionierungslaser
Positioniergeschwindigkeit
12700 mm/min
Schneidbereich
1.500 x 3.000 mm
Höhe zwischen Unterseite des Trägers und Oberseite des Tisches
100 mm, Möglichkeit zum Schneiden von rechteckigen oder quadratischen Kastenrohren bis zu 90 mm
Wasserkapazität
495 l
Abmessungen (H x L x L)
1.600 x 3481 x 2027 mm
Gewicht
850 kg

ACCUMOVE Steuerung

Einfach zu bedienende Maschinensteuerung
HMI als Touch Screen Oberfläche ausgeführt für intuitive Bedienung
Blechausrichtung kompensiert
Laser Positionsmodus
36 Integrierte Standardformen
Automatisches Schachtelmodul
Verarbeitet DXF oder DWG Dateien

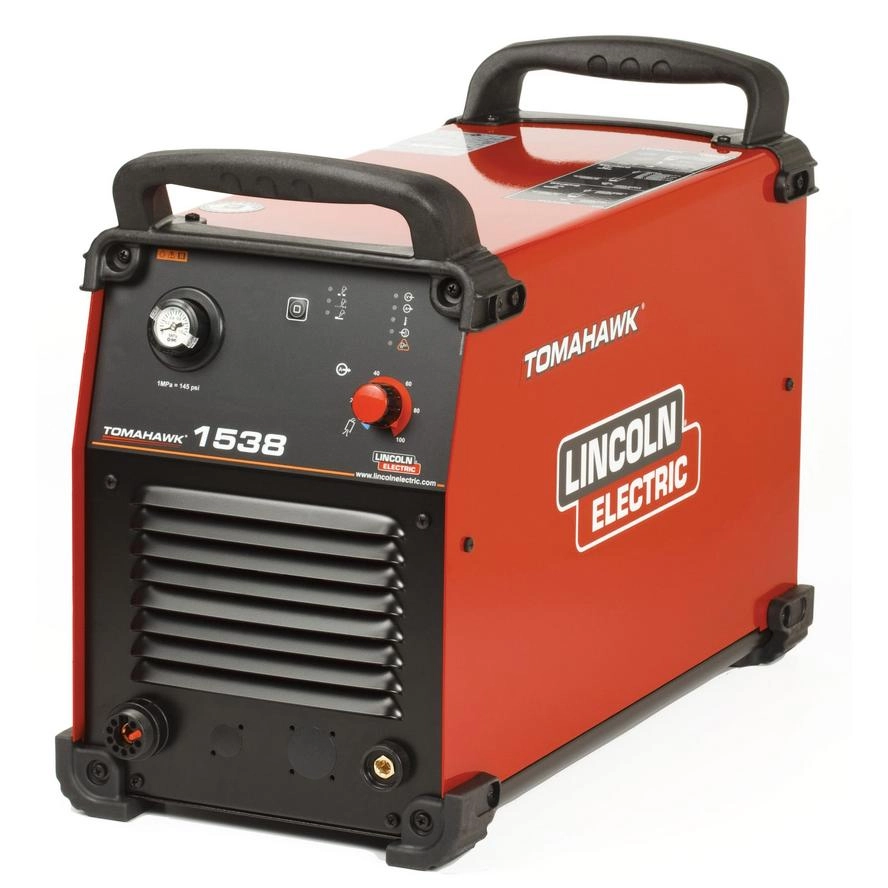

TOMAHAWK® 1538

Luftplasmaschneiden
Ausgestattet mit 2 Brennern LC100M für mechanisierte Schnitte und LC105 für manuelle Schnitte
Leistungsbereich 20-100 Ampere
Eingangsleistung: 400V (+/-15%) – dreiphasig – 50 – 60 Hz
Eingangsleistung: 7,1kW @ 100%, 13,7kW @ 40%, 32A Absicherung träge
Nennleistung: 60A/100% – 80A/65% – 100A/40% (40 °C)
Gas: Luft
Abmessungen: 455 x 301 x 618 mm Gewicht: 36 kg
20mm Lochstechen
25mm Start vom Rand

Vorteile

  • Qualitativ hochwertiges Plasma Schneidsystem für Baustahl und Edelstahl
  • Kompakte Einheit mit wassergefülltem Schneidtisch
  • Schneidbereich 1.500 – 3.000
  • Integrierter Positionierungslaser
  • Geeignet für kleinere Betriebe mit begrenztem Platzangebot
  • Systempaket mit Tomahawk 1538, ACCUMOVE -Steuerung mit Software (z.B. Schachteln, Datenbank etc.) und Maschinenkörper
  • Ready to cut – innerhalb etwa 1 Stunde nach Lieferung
  • Alle Komponenten von EINEM HERSTELLER!
  • CAD-Software zum Konstruieren, Digitalisieren und Schachteln
  • Plasma Schneiden, Plasma Markieren
  • Der Wassertisch ermöglicht es, den beim Schneiden freigesetzten Staub aufzufangen
  • Die austretenden Restgase bleiben unterhalb der Expositionsgrenzwerte unter Werkstattbedingungen mit ausreichenden Abmessungen zur Lufterneuerung und einer durchschnittlichen effektiven Schnittzeit von 2 Stunden.

Zubehör ISO

  • LINC-CUT S 1530 W
  • Tomahawk 1538
  • ACCUMOVE-CNC-Steuerung
  • 1 BRENNER (Maschine)
  • 1 BRENNER (Hand)

Anwendung

  • Metallverarbeitende Betrieb
  • Spezialfahrzeug- hersteller
  • Handwerker und Künstler
  • Erstellen von Prototypen
  • Baustahl und Edelstahl
  • Blechverarbeitende Unternehmen
  • Hersteller von Sonderfahrzeugen
  • Prototypenbau
  • Bildung und Ausbildung

Optionale Zubehör

CHF 5’498.00
