OERLIKON ALUFIL AlMg 5

Drahtelektroden für das Schutzgasschweissen
Aluminiumlegierungen

Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Artikel-Nr: W000283216
  • Normbezeichnung (EN IS0)18273: S Al 5356 (AlMg5Cr(A))
  • AWSA5.10: ER 5356
  • EinteilungAluminiumlegierungen
  • AnalyseC - Mn - Si

Massivdrahtelektrode zum MIG-Schweißen von Al-Mg- und Al-Mg-Si-Legierungen. Das Schweißgut ist seewasserbeständig. Annähernde Farbgleichheit mit Grundwerkstoffen nach anodischer Oxidation (Eloxieren).

Ab CHF 63.95

ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Spule

OERLIKON ALUFIL ALMG5

Artikel-Nr W000283211
0.8 mm
2 Kg
S200
               S200 Dornspule (S)

  • Kleine Schweissdrahtrolle aus Plastik bis 5kg
  • Die Rolle kann direkt eingespannt werden
  • Bezeichnung nach DIN 8559: D200
  • Abmessung d1= 200 mm - d3= 50.5 mm - b= 55 mm
Pro Spule
CHF 90.00
Ab 10 Spule
CHF 72.00
Ab 30 Spule
CHF 54.00
Ab 63 Spule
CHF 36.00

OERLIKON ALUFIL ALMG5

Artikel-Nr W000283218
0.8 mm
7.0 kg
BS300

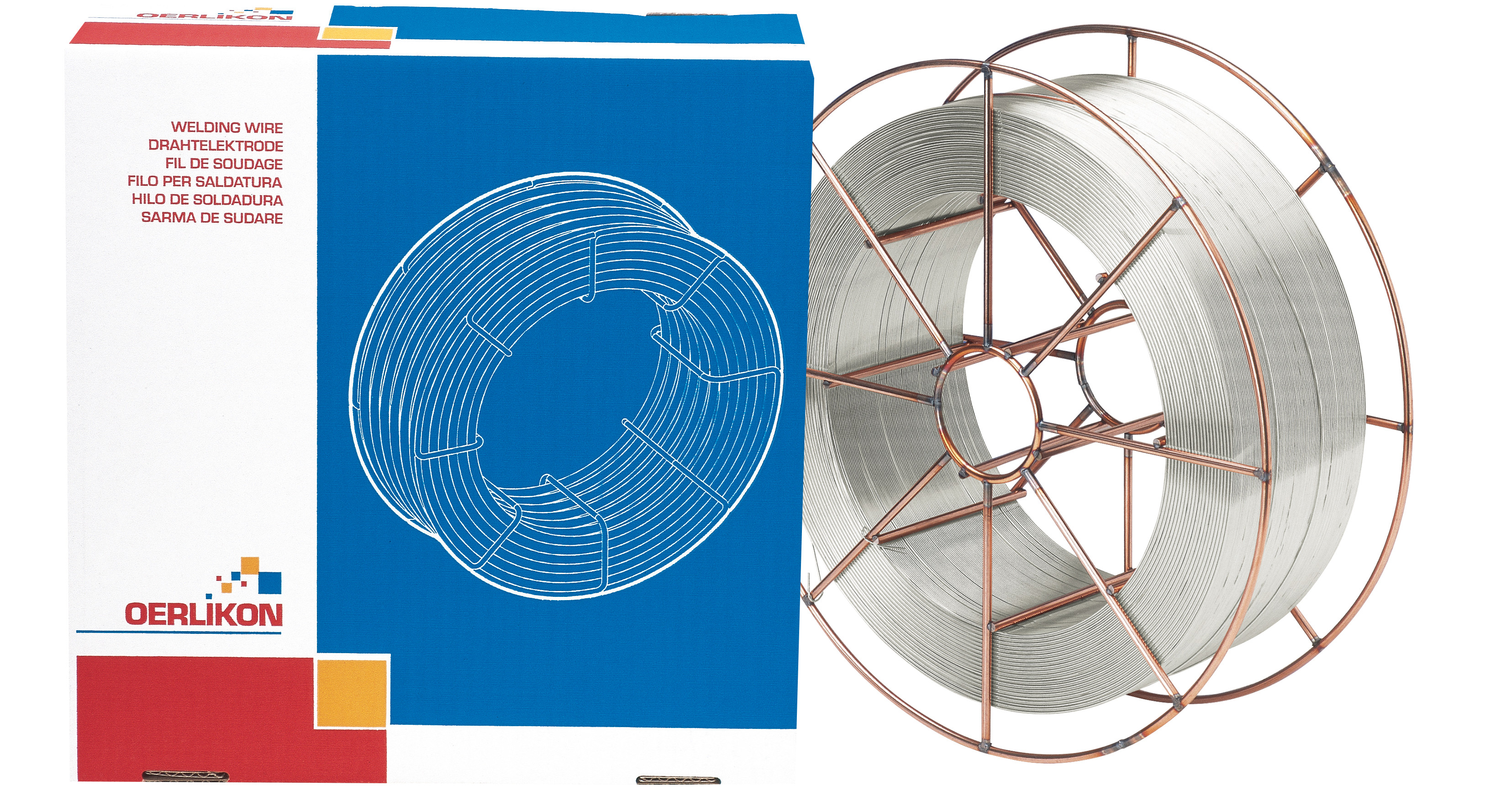

BS300 Korbspule (BS)



Pro Spule
CHF 252.70
Ab 10 Spule
CHF 202.16
Ab 30 Spule
CHF 151.62
Ab 63 Spule
CHF 101.08

OERLIKON ALUFIL ALMG5

Artikel-Nr W000283219
1.0 mm
2.0 kg
S200
               S200 Dornspule (S)

  • Kleine Schweissdrahtrolle aus Plastik bis 5kg
  • Die Rolle kann direkt eingespannt werden
  • Bezeichnung nach DIN 8559: D200
  • Abmessung d1= 200 mm - d3= 50.5 mm - b= 55 mm
Pro Spule
CHF 81.65
Ab 10 Spule
CHF 65.32
Ab 30 Spule
CHF 48.99
Ab 63 Spule
CHF 32.66

OERLIKON ALUFIL ALMG5

Artikel-Nr W000283221
1.0 mm
7.0 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 63.95
Ab 10 Spule
CHF 51.16
Ab 30 Spule
CHF 38.37
Ab 63 Spule
CHF 25.58

OERLIKON ALUFIL ALMG5

Artikel-Nr W000283225
1.2 mm
7.0 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 208.25
Ab 10 Spule
CHF 166.60
Ab 30 Spule
CHF 124.95
Ab 63 Spule
CHF 83.30

OERLIKON ALUFIL ALMG5

Artikel-Nr W000283229
1.6 mm
7.0 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 211.70
Ab 10 Spule
CHF 169.36
Ab 30 Spule
CHF 127.02
Ab 63 Spule
CHF 84.68
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON ALUFIL ALMG5 - Drahtelektroden für das Schutzgasschweissen Aluminiumlegierungen -

Massivdrahtelektrode zum MIG-Schweißen von Al-Mg- und Al-Mg-Si-Legierungen. Das Schweißgut ist seewasserbeständig. Annähernde Farbgleichheit mit Grundwerkstoffen nach anodischer Oxidation (Eloxieren).

Technische Daten

General

Normbezeichnung (EN IS0)
18273: S Al 5356 (AlMg5Cr(A))
AWS
A5.10: ER 5356
Einteilung
Aluminiumlegierungen
Analyse
C - Mn - Si

Schutzgase

Schutzgase
EN ISO 14175 : I1, I3

Normbezeichnungen

EN IS0
18273: S Al 5356 (AlMg5Cr(A))
AWS
A5.10: ER 5356

Zulassungen

DB
-
DNV/GL
LR
3YS H15
RINA
3YS
TÜV
-

Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2

Al
Rem
Si
0.2
Mn
0.1
Mg
5
Cr
0.1
Ti
0.1
Cu
0.1
Fe
0.3

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 110
Zugfestigkeit (MPa)
≥ 240
Dehnung (%) A5 (%)
≥ 17

Vorteile

  • Gute Zündeigenschaften
  • Optimierte Schweißeigenschaften
  • Lichtbogenstabilität

Werkstoffe

  • Al Mg 3
  • Al Mg 5
  • Al Zn 4.5 Mg 1
  • G-Al Mg 3Si
  • G-Al Mg 5Si
  • Al Mg 1SiCu
  • Al Mg Si 0.7
Trocken lagern
