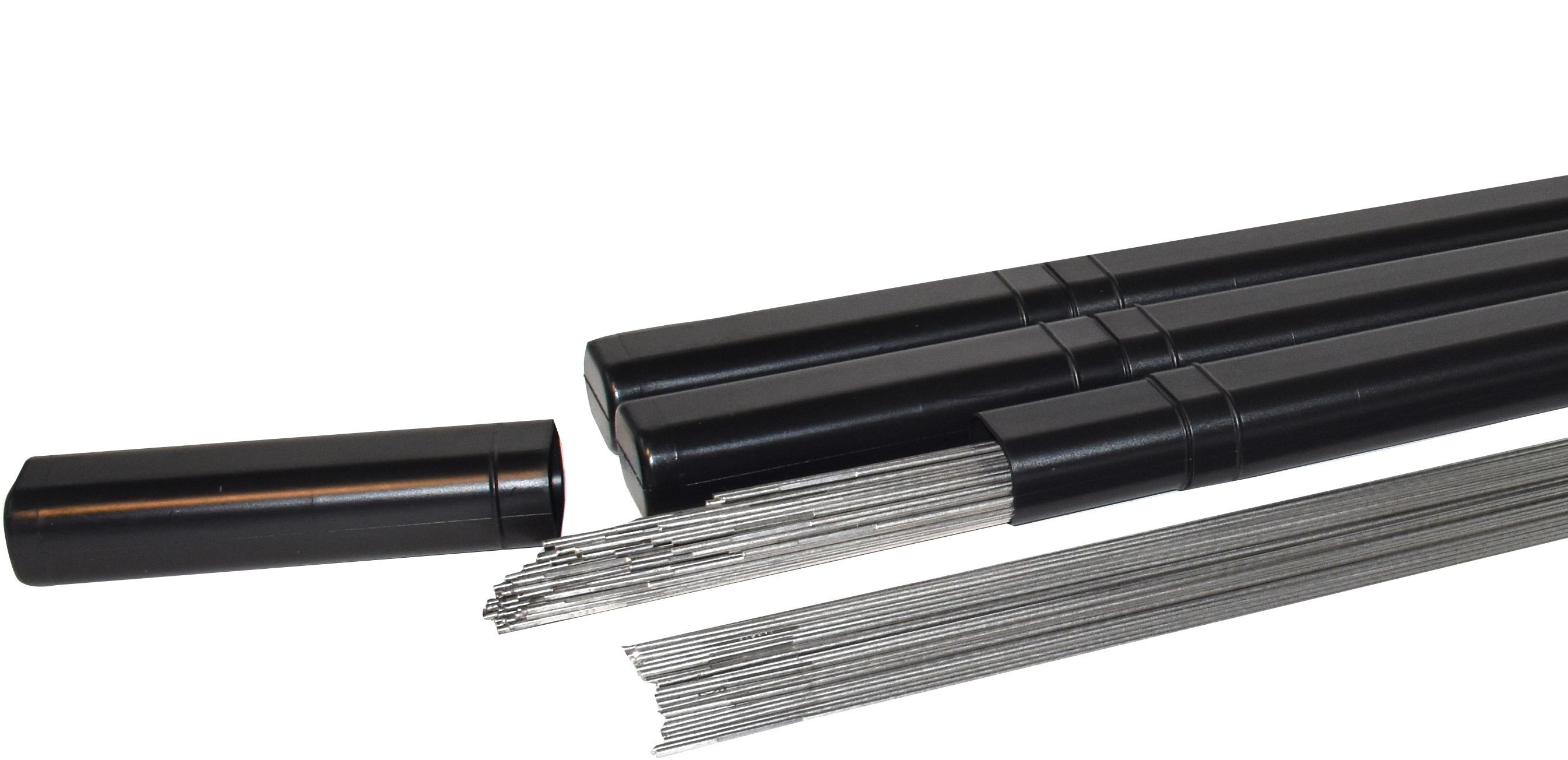

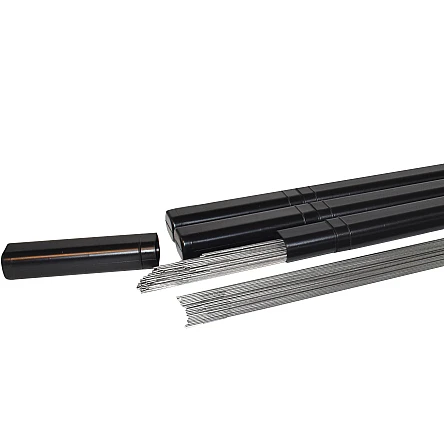

Oerlikon OERLIKON ALUROD AlMg 5

WIG/TIG - Schweissstäbe
Aluminiumlegierungen

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

AC
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Normbezeichnung (EN IS0)18273: S Al 5356
  • AWSA5.10: ER 5356
  • EinteilungAluminiumlegierungen
  • AnalyseAl - Mn - Si - Mg - Cr - Ti - Cu - Fe

WIG-Schweißstab zum Schweißen von Al-Mg- und Al-Mg-Si-Legierungen. Das Schweißgut ist seewasserbeständig. Annähernde Farbgleichheit mit Grundwerkstoffen nach anodischer Oxidation (Eloxieren).

Ab CHF 159.90

exkl. MwSt.

ProduktDurchmesserLängeVPEMengePreis Pro Pak

OERLIKON ALUROD ALMG5

Artikel-Nr W000283582
1.6 mm1000 mm
5 Kg
Pro Pak
CHF 174.40
Ab 5 Pak
CHF 148.24
Ab 20 Pak
CHF 130.80
Ab 50 Pak
CHF 104.64

OERLIKON ALUROD ALMG5

Artikel-Nr W000283583
2.0 mm1000 mm
5 Kg
Pro Pak
CHF 168.50
Ab 5 Pak
CHF 143.23
Ab 20 Pak
CHF 126.38
Ab 50 Pak
CHF 101.10

OERLIKON ALUROD ALMG5

Artikel-Nr W000283584
2.4 mm1000 mm
5 Kg
Pro Pak
CHF 159.00
Ab 5 Pak
CHF 135.15
Ab 20 Pak
CHF 119.25
Ab 50 Pak
CHF 95.40

OERLIKON ALUROD ALMG5

Artikel-Nr W000283585
3.25 mm1000 mm
5 Kg
Pro Pak
CHF 159.90
Ab 5 Pak
CHF 135.92
Ab 20 Pak
CHF 119.93
Ab 50 Pak
CHF 95.94

OERLIKON ALUROD ALMG5

Artikel-Nr W000283586
4.0 mm1000 mm
5 Kg
Pro Pak
CHF 159.90
Ab 5 Pak
CHF 135.92
Ab 20 Pak
CHF 119.93
Ab 50 Pak
CHF 95.94
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON ALUROD ALMG5 - Schweissstäbe für Aluminiumlegierungen -

WIG-Schweißstab zum Schweißen von Al-Mg- und Al-Mg-Si-Legierungen. Das Schweißgut ist seewasserbeständig. Annähernde Farbgleichheit mit Grundwerkstoffen nach anodischer Oxidation (Eloxieren).

Technische Daten

General

Normbezeichnung (EN IS0)
18273: S Al 5356
AWS
A5.10: ER 5356
Einteilung
Aluminiumlegierungen
Analyse
Al - Mn - Si - Mg - Cr - Ti - Cu - Fe

Schutzgase

Schutzgase
EN ISO 14175 : I1

Normbezeichnungen

EN IS0
18273: S Al 5356
AWS
A5.10: ER 5356

Zulassungen

DB
-
TÜV
-

Chemische Zusammensetzung (typische Werte in %)

Al
Rem
Mn
0.1
Si
0.2
Mg
5
Cr
0.1
Ti
0.1
Cu
0.1
Fe
0.3

Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 110
Zugfestigkeit (MPa)
≥ 240
Dehnung (%) A5 (%)
≥ 17

Werkstoffe

  • Al Mg 3
  • Al Mg 5
  • Al Zn 4.5 Mg 1
  • Al Mg 1SiCu
  • Al Mg Si 0.7
  • G-Al Mg 3Si
  • G-Al Mg 5Si
Trocken lagern.
