OERLIKON CARBOFIL KV5

Drahtelektroden für das Schutzgasschweissen
un- und niedriglegierte Stähle

Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Auf Lager
  • Marke: Oerlikon
  • Artikel-Nr: W000283634
  • Normbezeichnung (EN IS0)21952-B: G 55 M 1CM
  • AWSA5.28: ER 80S-B2
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Mn - Si

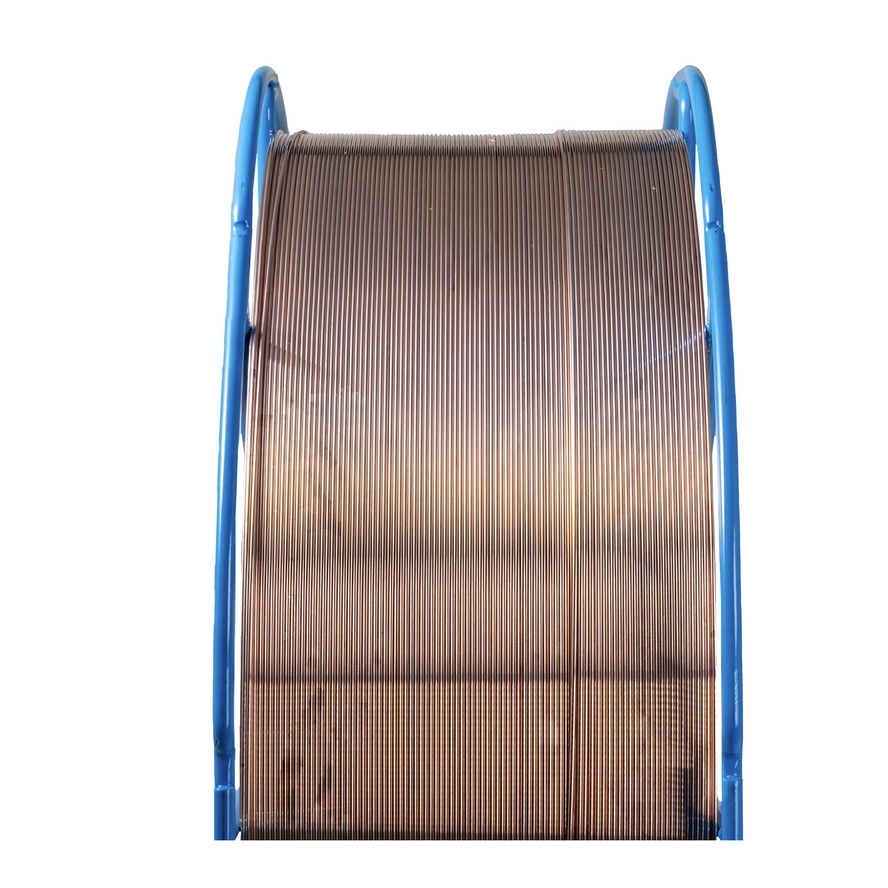

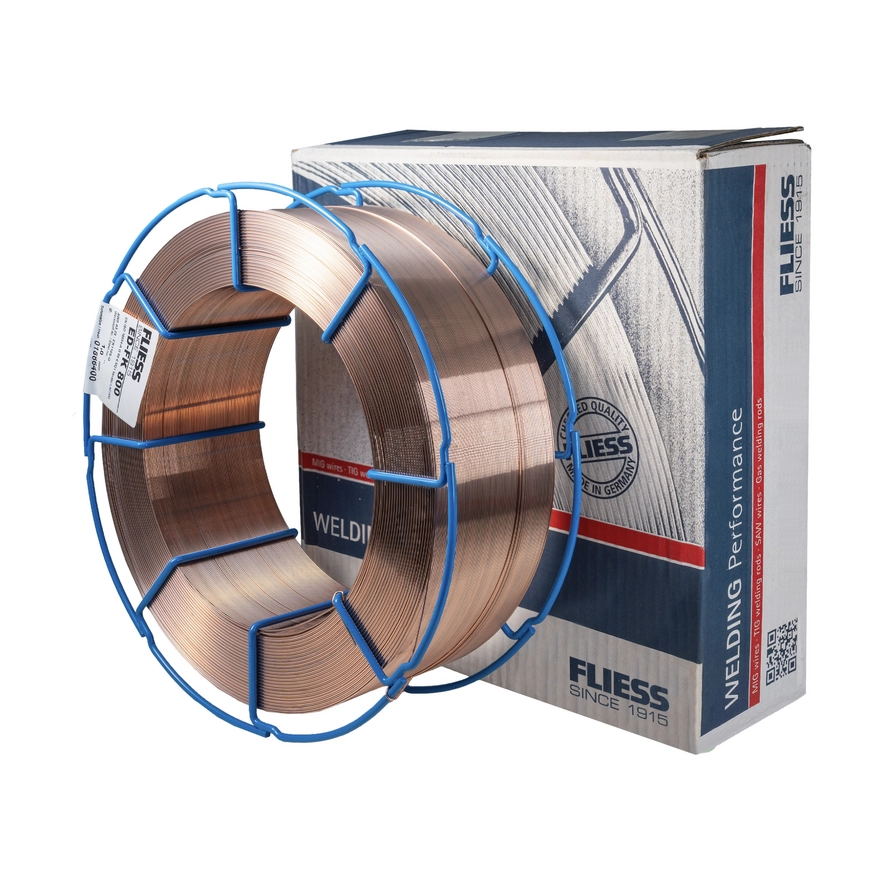

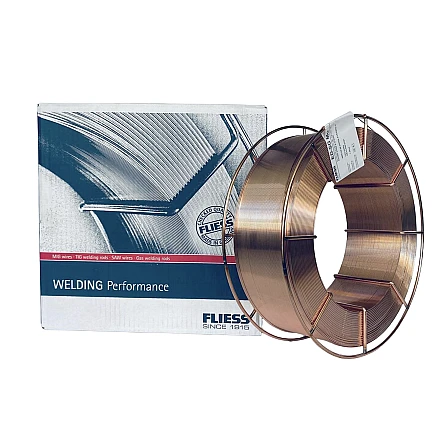

CARBOFIL KV5 ist ein kupferbeschichteter Massiv-MAG-Schweißdraht des Typs ER80S-B2, der mit Präzisionslagenwicklung geliefert wird und ein C-1¼Cr½Mo-Schweißgut für das Schweißen von kriechfesten Stählen abgibt. Ar-CO2-Schutzgasgemische werden zur Verbesserung der mechanischen Eigenschaften bevorzugt. CARBOFIL KV5 wird zum Schweißen von Stählen ähnlicher Zusammensetzung verwendet, die in der Energieerzeugung und in Chemieanlagen bei Betriebstemperaturen <550°C eingesetzt werden. Es ist auch geeignet, wenn eine gewisse Beständigkeit gegen Wasserstoffangriffe durch schwefelhaltiges Rohöl erforderlich ist. Hauptanwendungsgebiete sind Kessel-, Blech- und Rohrstähle sowie das Schweißen von vergüteten und einsatzgehärteten Stählen, die hauptsächlich aus Stählen 13CrMo4-5 oder ASTM A335 P11/P12 hergestellt werden. CARBOFIL KV5 ist ein sehr sauberer Schweißdraht mit garantiertem X<15 Bruscato-Faktor und mit kontrolliertem As-, Sb- und Sn-Gehalt gegen Anlassversprödung. CARBOFIL KV5 wird dort eingesetzt, wo die Betriebsrichtlinien durch die ASME-Normen vorgegeben sind.

Ab CHF 262.50

ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Spule

OERLIKON CARBOFIL KV5

Artikel-Nr W000283634
1.0 mm
15 kg
S300

S300 Dornspule (S)

Pro Spule
CHF 262.50
Ab 10 Spule
CHF 210.00
Ab 30 Spule
CHF 157.50
Ab 63 Spule
CHF 105.00

OERLIKON CARBOFIL KV5

Artikel-Nr W000283636
1.2 mm
15 kg
S300

S300 Dornspule (S)

Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON CARBOFIL KV5 - Drahtelektroden für das Schutzgasschweissen un- und niedriglegierte Stähle -

CARBOFIL KV5 ist ein kupferbeschichteter Massiv-MAG-Schweißdraht des Typs ER80S-B2, der mit Präzisionslagenwicklung geliefert wird und ein C-1¼Cr½Mo-Schweißgut für das Schweißen von kriechfesten Stählen abgibt. Ar-CO2-Schutzgasgemische werden zur Verbesserung der mechanischen Eigenschaften bevorzugt.

CARBOFIL KV5 wird zum Schweißen von Stählen ähnlicher Zusammensetzung verwendet, die in der Energieerzeugung und in Chemieanlagen bei Betriebstemperaturen <550°C eingesetzt werden. Es ist auch geeignet, wenn eine gewisse Beständigkeit gegen Wasserstoffangriffe durch schwefelhaltiges Rohöl erforderlich ist. Hauptanwendungsgebiete sind Kessel-, Blech- und Rohrstähle sowie das Schweißen von vergüteten und einsatzgehärteten Stählen, die hauptsächlich aus Stählen 13CrMo4-5 oder ASTM A335 P11/P12 hergestellt werden.

CARBOFIL KV5 ist ein sehr sauberer Schweißdraht mit garantiertem X<15 Bruscato-Faktor und mit kontrolliertem As-, Sb- und Sn-Gehalt gegen Anlassversprödung. CARBOFIL KV5 wird dort eingesetzt, wo die Betriebsrichtlinien durch die ASME-Normen vorgegeben sind.



Technische Daten

General

Normbezeichnung (EN IS0)
21952-B: G 55 M 1CM
AWS
A5.28: ER 80S-B2
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si

Schutzgase

Schutzgase
EN ISO 14175 : 100% CO2, M21-Arcal 21

Normbezeichnungen

EN IS0
21952-B: G 55 M 1CM
AWS
A5.28: ER 80S-B2

Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2

C
0.08-0.12
Mn
0.4-0.7
SI
0.4-0.7
P
max. 0.01
S
max. 0.01
Cr
1.2-1.5
Ni
max. 0.2
Mo
0.4-0.65
Cu
max. 0.2

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Wärmebehandlung
620°C x 1h
Streckgrenze (MPa)
≥ 470
Zugfestigkeit (MPa)
≥ 550
Dehnung (%) A5 (%)
≥ 20
Kerbschlagarbeit ISO-V (J) -20 °C
> 70

Vorteile

  • Gute Zündeigenschaften
  • Optimierte Schweißeigenschaften
  • Lichtbogenstabilität

Werkstoffe

  • 13 CrMo4-5
  • 25 CrMo 4
  • 14 CrMo 4-5
  • 16 MnCr 5
Trocken lagern
