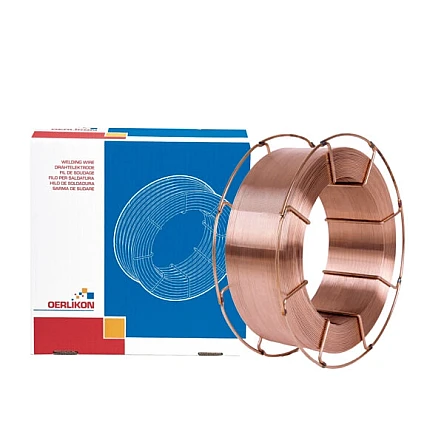

OERLIKON CARBOFIL NiCu

OERLIKON CARBOFIL NiCu

MAG-Schweißen an wetterfesten Stähle, z.B. Patinax / Cor-ten

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Normbezeichnung (EN IS0)14341-A: G 42 3 C1 Z
  • AWSA5.28: ER 80S-G
  • Einteilungwetterfeste Stähle
  • AnalyseC - Mn - Si - P - S - Cr - Ni - Cu

Massivdrahtelektrode für das MAG-Schweißen zäher und risssicherer Verbindungen an wetterfesten Stählen wie z.B. Patinax oder Cor-ten. Das Schweißgut ist im Korrosionsverhalten an diese Stahlsorten angepasst. Geeignet auch für Mischverbindungen mit z.B. S235 oder S355. Anwendungen im Stahlbau, verfahrenstechnischen Anlagen, Architektur und Kunst. Geeignet für CO2 und Ar/CO2 oder Ar/CO2/O2 Mischgas. Gute Kaltzähigkeit bis - 40 °C. Spritzerarmer Werkstoffübergang im Kurz- und Sprühlichtbogen. Verkupfert.

Ab CHF 255.70

exkl. MwSt.

ProdukteBeschreibungTechnische DatenVorteileWerkstoffeLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Spule

OERLIKON CARBOFIL NICU

Artikel-Nr S08K016PCE11
0.8 mm
16 Kg
B300

B300 Korb-Ringspule (B)

Pro Spule
CHF 268.50
Ab 10 Spule
CHF 214.80
Ab 30 Spule
CHF 161.10
Ab 63 Spule
CHF 107.40

OERLIKON CARBOFIL NICU

Artikel-Nr S10K016PCE11
1.0 mm
16 kg
B300

B300 Korb-Ringspule (B)

Pro Spule
CHF 255.70
Ab 10 Spule
CHF 204.56
Ab 30 Spule
CHF 153.42
Ab 63 Spule
CHF 102.28

OERLIKON CARBOFIL NICU

Artikel-Nr S12K016PCE11
1.2 mm
16 kg
B300

B300 Korb-Ringspule (B)

Pro Spule
CHF 255.70
Ab 10 Spule
CHF 204.56
Ab 30 Spule
CHF 153.42
Ab 63 Spule
CHF 102.28
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON CARBOFIL NICU - Drahtelektroden für das Schutzgasschweissen wetterfeste Stähle -

Massivdrahtelektrode für das MAG-Schweißen zäher und risssicherer Verbindungen an wetterfesten Stählen wie z.B. Patinax oder Cor-ten. Das Schweißgut ist im Korrosionsverhalten an diese Stahlsorten angepasst. Geeignet auch für Mischverbindungen mit z.B. S235 oder S355. Anwendungen im Stahlbau, verfahrenstechnischen Anlagen, Architektur und Kunst. Geeignet für CO2 und Ar/CO2 oder Ar/CO2/O2 Mischgas. Gute Kaltzähigkeit bis - 40 °C. Spritzerarmer Werkstoffübergang im Kurz- und Sprühlichtbogen. Verkupfert.

Technische Daten

General

Normbezeichnung (EN IS0)
14341-A: G 42 3 C1 Z
AWS
A5.28: ER 80S-G
Einteilung
wetterfeste Stähle
Analyse
C - Mn - Si - P - S - Cr - Ni - Cu

Schutzgase

Schutzgase
EN ISO 14175 : C1, M2

Normbezeichnungen

EN IS0
14341-A: G 42 3 C1 Z
EN ISO
14341-A: G 42 4 M21 Z
AWS
A5.28: ER 80S-G

Zulassungen

DB
-
TÜV
-

Chemische Zusammensetzung (typische Werte in %)

Draht
C
0.06
Mn
1.4
SI
0.8
P
≤ 0.025
S
≤ 0.025
Cr
0.3
Ni
0.8
Cu
0.4

Mechanische Eigenschaften des reinen Schweissgutes

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 420
Zugfestigkeit (MPa)
500 - 640
Dehnung (%) A5 (%)
≥ 22
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 120
Kerbschlagarbeit ISO-V (J) -30 °C
≥ 90
Kerbschlagarbeit ISO-V (J) -40 °C
≥ 80

Vorteile

  • Gute Zündeigenschaften
  • Optimierte Schweißeigenschaften
  • Lichtbogenstabilität

Werkstoffe

  • S235J0W
  • S235J2W
  • S355J0W
  • S355J2W
  • S355K2W
Trocken lagern


Dokumente

TDB
SDB
