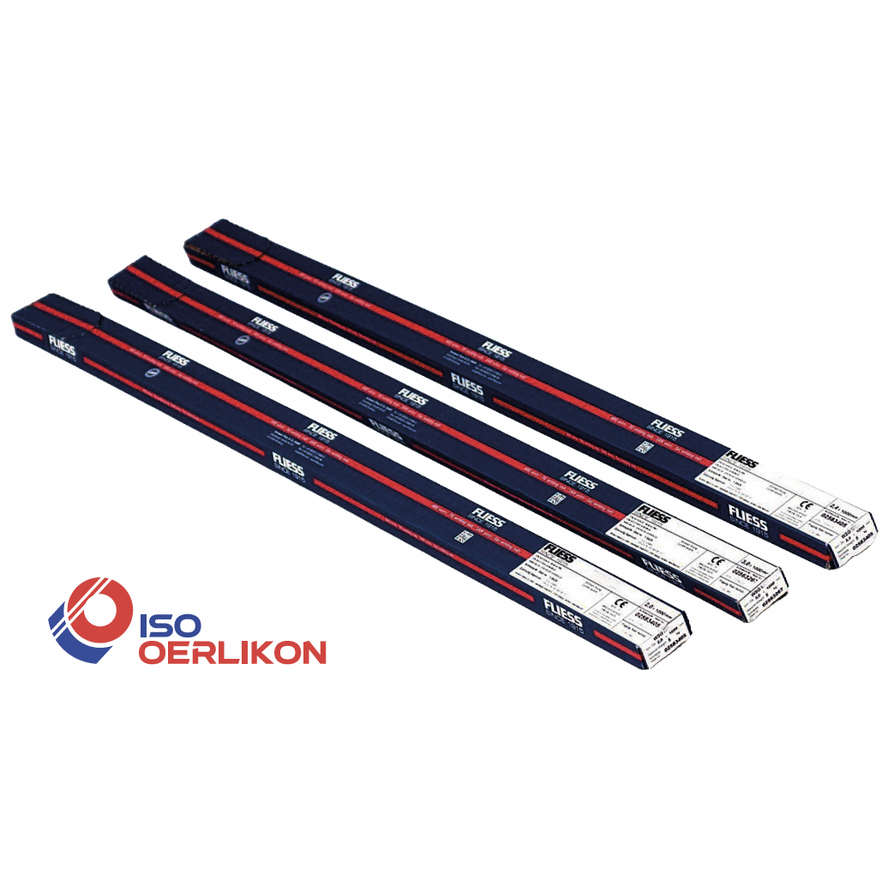

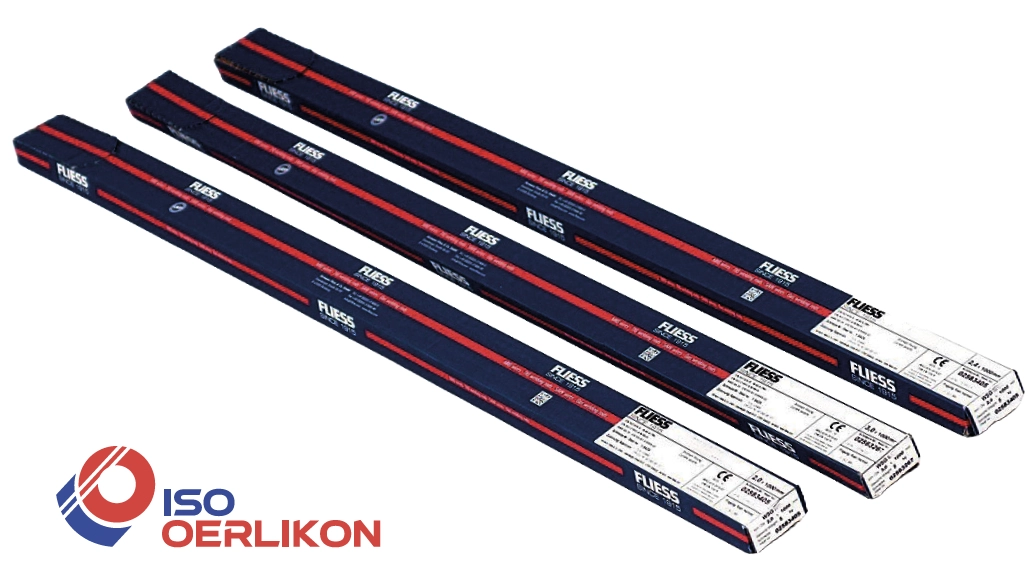

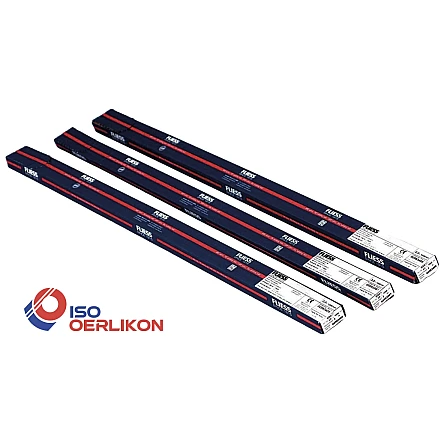

WSG CrMo5
Marke: FLIESS

WSG CrMo5

WIG/TIG - Schweissstäbe
un- und niedriglegierte Stähle

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

PA Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

PB Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

PC Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

PD Schweiposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

PE Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

PF Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

PG Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC -
  • PA
  • PB
  • PC
  • PD
  • PE
  • PF
  • PG
  • DC -
  • Verfügbarkeit: Voraussichtlich auf Lager

WIG-Schweissstab für warmfeste Stähle des Typs 5 % Cr - 0,5 % Mo. Anwendung im Kessel-, Behälter- und Rohrleitungsbau für Betriebstemperaturen bis 650 °C. Das Schweissgut ist dem Stahl 12CrMo19- 5 angepasst und verfügt über entsprechende Druckwasserstoffbeständigkeit, Warmfestigkeit und Zeitstandfestigkeit.

  • Normbezeichnung (EN IS0)21952-A W CrMo5Si
  • Werkstoff-Nr.1.7373
  • AWSA5.28 ER 80S-B6
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Si - Mn - Cr - Mo

Ab CHF 113.25

exkl. MwSt.

ProdukteBeschreibungTechnische DatenWerkstoffeLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPELieferbarkeitMengePreis Pro Pak

FLIESS WSG CrMo5 - 1.6mm

Artikel-Nr FWSGCRMO516
1.6 mm1000 mm
5 Kg
MTO
Pro Pak
CHF 118.25
Ab 5 Pak
CHF 100.51
Ab 20 Pak
CHF 88.69
Ab 50 Pak
CHF 70.95

FLIESS WSG CrMo5 - 2.4mm

Artikel-Nr FWSGCRMO524
2.4 mm1000 mm
5 Kg
Vsl
Pro Pak
CHF 114.00
Ab 5 Pak
CHF 96.90
Ab 20 Pak
CHF 85.50
Ab 50 Pak
CHF 68.40

FLIESS WSG CrMo5 - 3.2mm

Artikel-Nr FWSGCRMO532
3.2 mm1000 mm
5 Kg
MTO
Pro Pak
CHF 113.25
Ab 5 Pak
CHF 96.26
Ab 20 Pak
CHF 84.94
Ab 50 Pak
CHF 67.95
Vsl = Voraussichtlich am Lager
TBD = To be discontinued
MTO = Made to order
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Beschreibung

FLIESS WSG CrMo5

Schweissstäbe für un- und niedriglegierte Stähle

WIG-Schweissstab für warmfeste Stähle des Typs 5 % Cr - 0,5 % Mo. Anwendung im Kessel-, Behälter- und Rohrleitungsbau für Betriebstemperaturen bis 650 °C. Das Schweissgut ist dem Stahl 12CrMo19- 5 angepasst und verfügt über entsprechende Druckwasserstoffbeständigkeit, Warmfestigkeit und Zeitstandfestigkeit.

Technische Daten

General

Normbezeichnung (EN IS0)
21952-A W CrMo5Si
Werkstoff-Nr.
1.7373
AWS
A5.28 ER 80S-B6
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Si - Mn - Cr - Mo

Schutzgase

Schutzgase
EN ISO 14175 : I1

Zulassungen

CE
-

Chemische Zusammensetzung (typische Werte in %)

C
0.08
Si
0.35
Mn
0.55
Cr
6.00
Mo
0.65

Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)

Streckgrenze (MPa)
≥ 470
Zugfestigkeit (MPa)
≥ 590
Dehnung (%) A5 (%)
≥ 18
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 100

Wärmebehandlung

Vorwärmtemperatur
ca. 200°C
Zwischenlagentemperatur
max. 300°C
Spannungsarmglühen
ca. 745°C

Werkstoffe

  • A 336 Cl. F5
  • A 369 Gr. FP5
  • A 387 Gr.5
  • Cl 1 and 2
  • 12CrMo19-5
  • X12CrMo5
  • A182 Gr. F5
  • A199 Gr. T5
  • A213 Gr.T5
  • A335 Gr.P5
Trocken lagern.


Dokumente

TDB
SDB
