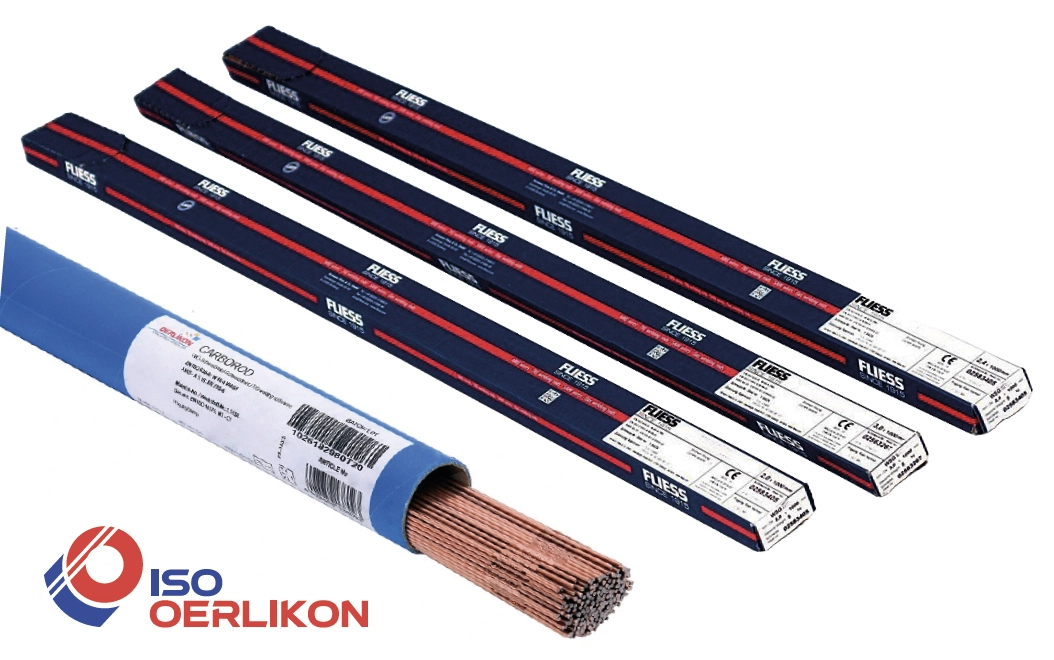

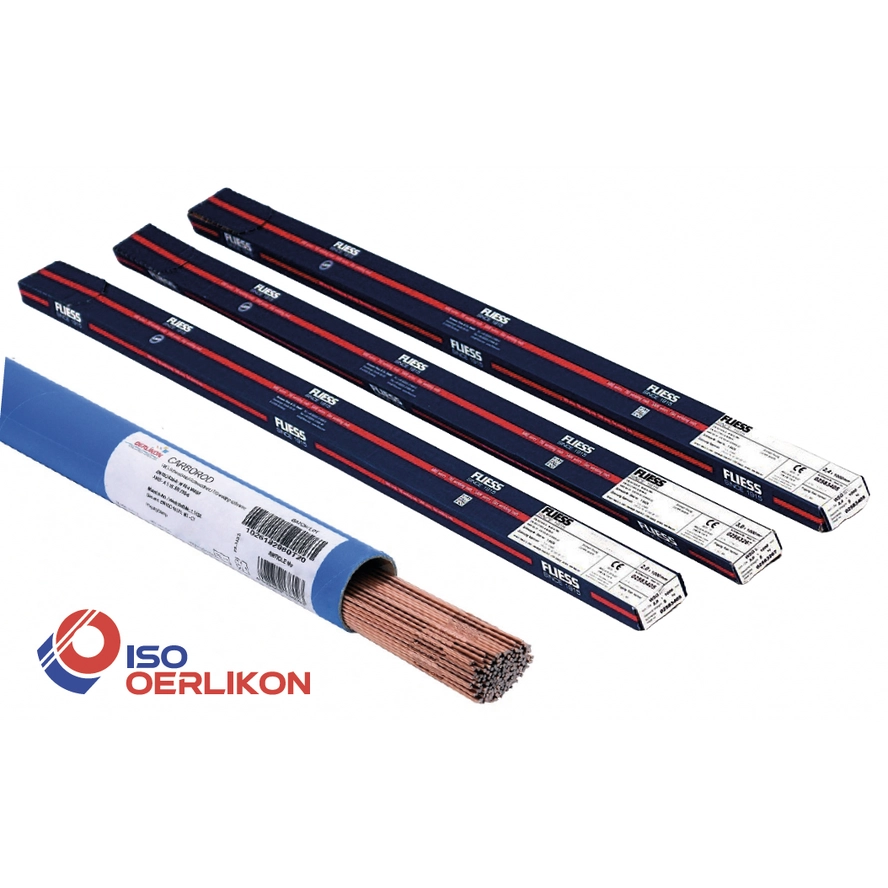

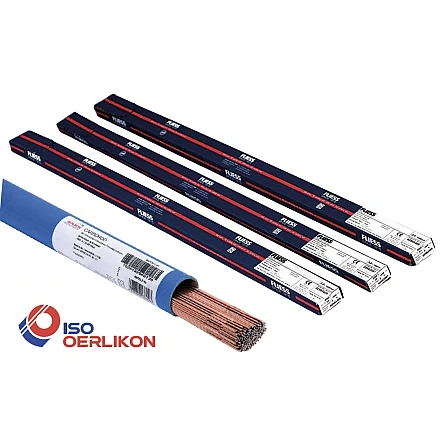

Oerlikon OERLIKON CARBOROD NI2

WIG/TIG - Schweissstäbe
un- und niedriglegierte Stähle

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC -
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Normbezeichnung (EN IS0)636-A: W 46 9 2Ni2
  • AWSA5.28: ER 80S-Ni2
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Mn - Si - P - S - NI

WIG-Schweißstab für un- und niedriglegierte Stähle mit besonders hohen Kaltzähigkeitsanforderungen bis - 90 °C im Schweißzustand als auch nach Spannungsarmglühen.

Ab CHF 224.90

exkl. MwSt.

ProduktDurchmesserLängeVPEMengePreis Pro Pak

OERLIKON CARBOROD NI2

Artikel-Nr W000283401
2.4 mm1000 mm
5 Kg
Pro Pak
CHF 224.90
Ab 5 Pak
CHF 191.17
Ab 20 Pak
CHF 168.68
Ab 50 Pak
CHF 134.94
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON CARBOROD NI2 - Schweissstäbe für un- und niedriglegierte Stähle

WIG-Schweißstab für un- und niedriglegierte Stähle mit besonders hohen Kaltzähigkeitsanforderungen bis - 90 °C im Schweißzustand als auch nach Spannungsarmglühen.

Technische Daten

General

Normbezeichnung (EN IS0)
636-A: W 46 9 2Ni2
AWS
A5.28: ER 80S-Ni2
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si - P - S - NI

Schutzgase

Schutzgase
EN ISO 14175 : I1

Normbezeichnungen

EN IS0
636-A: W 46 9 2Ni2
AWS
A5.28: ER 80S-Ni2

Chemische Zusammensetzung (typische Werte in %)

C
0.08
Mn
1.1
SI
0.5
P
≤ 0.015
S
≤ 0.015
Ni
2.3

Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 460
Zugfestigkeit (MPa)
550 - 680
Dehnung (%) A5 (%)
≥ 24
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 150
Kerbschlagarbeit ISO-V (J) -70 °C
≥ 60
Kerbschlagarbeit ISO-V (J) -90 °C
≥ 47

Werkstoffe

  • S(P)275 - S(P)460
Trocken lagern.
