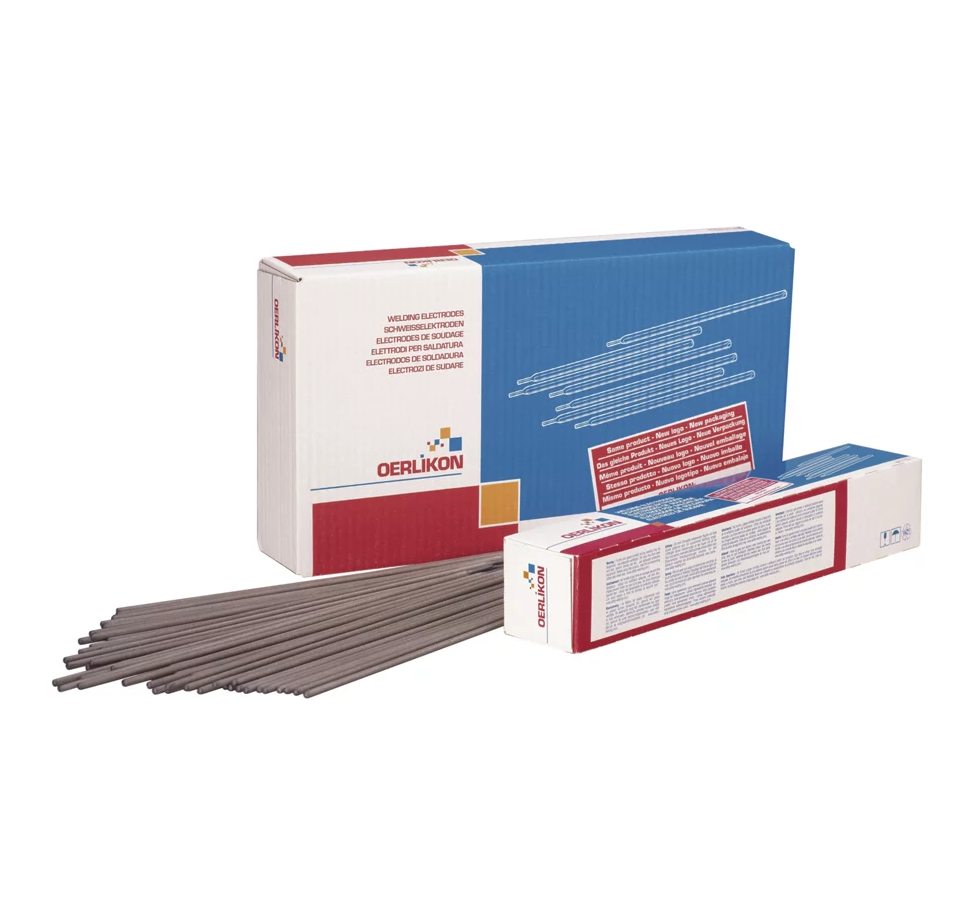

Oerlikon FINCORD

Stabelektroden für un- und niedriglegierte Stähle

Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

AC; DC -
  • Verfügbarkeit: Auf Lager
  • Marke: Oerlikon
  • Artikel-Nr: W000287198
  • Normbezeichnung (EN IS0)2560-A: E 42 0 RR 12
  • AWSA5.1: E 6013
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Mn - Si

Vielseitig einsetzbare dick rutil-umhüllte Stabelektrode mit ausgezeichneten Schweisseigenschaften. Einfachste Handhabung, daher auch von ungeübten Schweissern leicht zu beherrschen. Leichtes Zünden und Wiederzünden, aufgesetzt verschweissbar. Spritzerarm, vorwiegend selbstabhebende Schlacke. Feinschuppige und saubere Nähte mit kerbfreiem Übergang zum Grundwerkstoff. Erhöhte Strombelastbarkeit der grösseren Abmessungen ab 3,2 x 450 mm. Verwendbar auch an Lichtnetztrafos. Für röntgensichere Nähte - auch in Verbindung mit MAG-geschweissten Lagen - wird FINCORD DB empfohlen.

Ab CHF 59.00

ProduktDurchmesserLängeStromVPEInhaltMengePreis Pro Pak

Oerlikon FINCORD

Artikel-Nr W000287198
1.6 mm250 mm
< 50 A
1.3 kg
220 Stk.
Pro Pak
CHF 93.00
Ab 6 Pak
CHF 79.05
Ab 12 Pak
CHF 69.75
Ab 48 Pak
CHF 60.45

Oerlikon FINCORD

Artikel-Nr W000287199
2.0 mm250 mm
50 - 70 A
1.5 kg
170 Stk.
Pro Pak
CHF 77.00
Ab 6 Pak
CHF 65.45
Ab 12 Pak
CHF 57.75
Ab 48 Pak
CHF 50.05

Oerlikon FINCORD Halbpaket

Artikel-Nr W000380798
2.0 mm350 mm
50 - 70 A
2.2 kg
170 Stk.
Pro Pak
CHF 81.00
Ab 6 Pak
CHF 68.85
Ab 12 Pak
CHF 60.75
Ab 48 Pak
CHF 52.65

Oerlikon FINCORD

Artikel-Nr W000380850
2.5 mm250 mm
65 - 90 A
3.0 kg
210 Stk.
Pro Pak
CHF 170.15
Ab 6 Pak
CHF 144.63
Ab 12 Pak
CHF 127.61
Ab 48 Pak
CHF 110.60

Oerlikon FINCORD

Artikel-Nr W000287201
2.5 mm350 mm
65 - 90 A
4.2 kg
210 Stk.
Pro Pak
CHF 108.00
Ab 6 Pak
CHF 91.80
Ab 12 Pak
CHF 81.00
Ab 48 Pak
CHF 70.20

Oerlikon FINCORD

Artikel-Nr W000287202
3.25 mm350
100 - 140 A
4.3 kg
125 Stk.
Pro Pak
CHF 95.00
Ab 6 Pak
CHF 80.75
Ab 12 Pak
CHF 71.25
Ab 48 Pak
CHF 61.75

Oerlikon FINCORD

Artikel-Nr W000287203
3.25 mm450 mm
100 - 150 A
5.7 kg
118 Stk.
Pro Pak
CHF 95.00
Ab 6 Pak
CHF 80.75
Ab 12 Pak
CHF 71.25
Ab 48 Pak
CHF 61.75

Oerlikon FINECORD

Artikel-Nr W000287204
4.0 mm350 mm
140 - 210 A
4.3 kg
78 Stk.
Pro Pak
CHF 75.00
Ab 6 Pak
CHF 63.75
Ab 12 Pak
CHF 56.25
Ab 48 Pak
CHF 48.75

Oerlikon FINECORD

Artikel-Nr W000287205
4.0 mm450 mm
140 - 210 A
5.6 kg
78 Stk.
Pro Pak
CHF 84.00
Ab 6 Pak
CHF 71.40
Ab 12 Pak
CHF 63.00
Ab 48 Pak
CHF 54.60

Oerlikon FINECORD

Artikel-Nr W000287206
5.0 mm450 mm
190 - 280 A
5.2 mm
50 Stk.
Pro Pak
CHF 67.00
Ab 6 Pak
CHF 56.95
Ab 12 Pak
CHF 50.25
Ab 48 Pak
CHF 43.55

Oerlikon FINECORD

Artikel-Nr W000287207
6.0 mm450 mm
> 280 A
5.0 kg
33 Stk.
Pro Pak
CHF 59.00
Ab 6 Pak
CHF 50.15
Ab 12 Pak
CHF 44.25
Ab 48 Pak
CHF 38.35

Oerlikon FINCORD - Stabelektroden für  un- und niedriglegierte Stähle

Vielseitig einsetzbare dick rutil-umhüllte Stabelektrode mit ausgezeichneten Schweisseigenschaften. Einfachste Handhabung, daher auch von ungeübten Schweissern leicht zu beherrschen. Leichtes Zünden und Wiederzünden, aufgesetzt verschweissbar. Spritzerarm, vorwiegend selbstabhebende Schlacke. Feinschuppige und saubere Nähte mit kerbfreiem Übergang zum Grundwerkstoff. Erhöhte Strombelastbarkeit der grösseren Abmessungen ab 3,2 x 450 mm. Verwendbar auch an Lichtnetztrafos. Für röntgensichere Nähte - auch in Verbindung mit MAG-geschweissten Lagen - wird FINCORD DB empfohlen.

Technische Daten

General

Normbezeichnung (EN IS0)
2560-A: E 42 0 RR 12
AWS
A5.1: E 6013
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si

Normbezeichnungen

EN IS0
2560-A: E 42 0 RR 12
EN
499: E 42 0 RR 12
AWS
A5.1: E 6013

Zulassungen

ABS
2 (P)
BV
2
DB
-
DNV
2
GL
2Y
LRS
2m
TÜV
-

Chemische Zusammensetzung (typische Werte in %)

C
0.08
Mn
0.6
Si
0.45

Mechanische Eigenschaften des reinen Schweissgutes

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 420
Zugfestigkeit (MPa)
500-640
Dehnung (%) A5 (%)
≥ 22
Kerbschlagarbeit ISO-V (J) +20°C
≥ 60
Kerbschlagarbeit ISO-V (J) -10°C
≥ 47

Vorteile

  • FINCORD-Elektroden werden aufgrund ihres Schweißverhaltens verwendet.
  • Für weniger erfahrene Schweißer geeignet.
  • Müssen vor dem Schweißen nicht rückgetrocknet werden .
  • Die Schlacke von FINCORD-Elektroden löst sich von selbst.

Werkstoffe

  • S(P) 235 - S(P) 355
  • GP240
  • GP280
Trocken lagern.
Rücktrocknung nicht grundsätzlich erforderlich.
Falls erforderlich 100 °C - 110 °C / 1 h.
