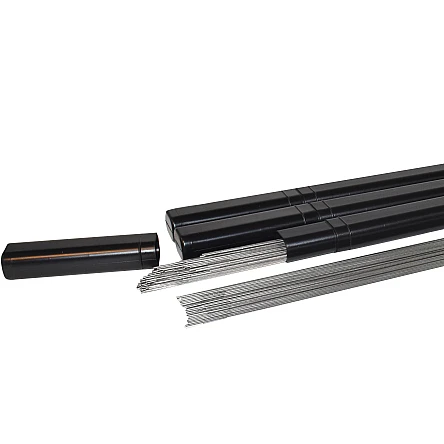

OERLIKON/greenTECH INERTROD 22 9 3 - ER 2209 - TDB / NMS 2209
WIG/TIG - Schweissstäbe
korrosions- und hitzebeständige Stähle
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- PG
- DC -
WIG-Schweissstab für ferritisch - austenitische Duplex-Stähle wie 1.4462 oder UNS S31803. Schweissgut mit hoher Festigkeit, Zähigkeit und guter Beständigkeit gegen Loch-, Spalt- und Spannungsrisskorrosion un chlorid- und schwefelwasserstoffhaltigen Medien. Gefügebedingte Versprödungen begrenzen - wie auch bei den entsprechenden Stählen - die Einsatztemperatur auf max. 250°C.
- Normbezeichnung (EN IS0)14343-A: W 22 9 3 N L
- Werkstoff-Nr.1.4462
- AWSA5.9: ER 2209
- Einteilungkorrosions- und hitzebeständige Stähle
- AnalyseC - Mn - Si - P - S - Cr - Ni - Mo - N - Ferrit
WhatsApp Beratung
| Produkt | Durchmesser | Länge | VPE | Lieferbarkeit | Menge | Preis Pro Pak |
|---|---|---|---|---|---|---|
OERLIKON INERTROD 22 9 3 - ER 2209 -Artikel-Nr W000283520 | 1.6 mm | 1000 mm | 5 kg | Vsl/TBD | Pro Pak CHF 210.05 Ab 5 Pak CHF 178.54 Ab 20 Pak CHF 157.54 Ab 50 Pak CHF 126.03 | |
OERLIKON INERTROD 22 9 3 - ER 2209 -Artikel-Nr W000283522 | 2.4 mm | 1000 mm | 5 kg | Vsl/TBD | Pro Pak CHF 220.30 Ab 5 Pak CHF 187.26 Ab 20 Pak CHF 165.23 Ab 50 Pak CHF 132.18 | |
greenTECH NMS 2209Artikel-Nr greenw220912 | 1.2 mm | 1000 mm | 5 kg | Vsl | Pro Pak CHF 233.40 Ab 5 Pak CHF 198.39 Ab 20 Pak CHF 175.05 Ab 50 Pak CHF 140.04 | |
greenTECH NMS 2209Artikel-Nr greemw220916 | 1.6 mm | 1000 mm | 5 kg | Vsl | Pro Pak CHF 210.05 Ab 5 Pak CHF 178.54 Ab 20 Pak CHF 157.54 Ab 50 Pak CHF 126.03 | |
greenTECH NMS 2209Artikel-Nr greenw220920 | 2.0 mm | 1000 mm | 5 kg | MTO | Pro Pak CHF 189.00 Ab 5 Pak CHF 160.65 Ab 20 Pak CHF 141.75 Ab 50 Pak CHF 113.40 | |
greenTECH NMS 2209Artikel-Nr greenw220924 | 2.4 mm | 1000 mm | 5 kg | Vsl | Pro Pak CHF 220.30 Ab 5 Pak CHF 187.26 Ab 20 Pak CHF 165.23 Ab 50 Pak CHF 132.18 | |
greenTECH NMS 2209Artikel-Nr greenw220932 | 3.2 mm | 1000 mm | 5 kg | MTO | Pro Pak CHF 153.15 Ab 5 Pak CHF 130.18 Ab 20 Pak CHF 114.86 Ab 50 Pak CHF 91.89 |
TBD = To be discontinued
MTO = Made to order
Legierungszuschlag
Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.
Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.
LEGIERUNGSZUSCHLAG
Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).
EXTRAS
Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.
GRUNDPREIS
Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.
Beschreibung
OERLIKON INERTROD 22 9 3 - ER 2209 / greenTECH NMS 2209 - Schweissstäbe für korrosions- und hitzebeständige Stähle -
WIG-Schweissstab für ferritisch - austenitische Duplex-Stähle wie 1.4462 oder UNS S31803. Schweissgut mit hoher Festigkeit, Zähigkeit und guter Beständigkeit gegen Loch-, Spalt- und Spannungsrisskorrosion un chlorid- und schwefelwasserstoffhaltigen Medien. Gefügebedingte Versprödungen begrenzen - wie auch bei den entsprechenden Stählen - die Einsatztemperatur auf max. 250°C.
Technische Daten
General
Schutzgase
Normbezeichnungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)
Werkstoffe
- UNS S31803
- S31500
- S31200
- S32304
- 1.4462 (X2CrNiMoN22-5-3)
Trocken lagern.
Dokumente
Stichworte
