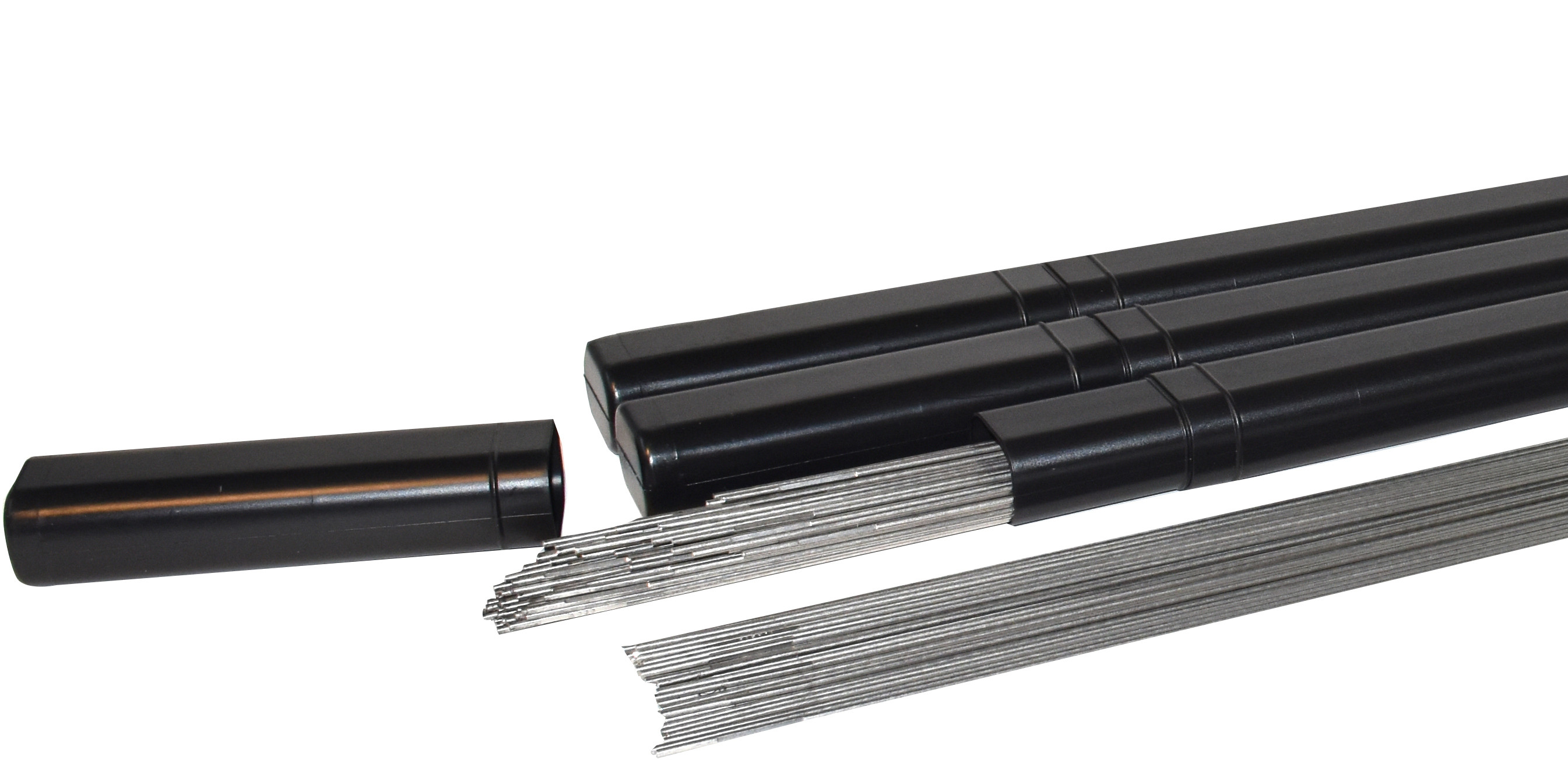

Oerlikon OERLIKON INERTROD 307

WIG/TIG - Schweissstäbe
korrosions- und hitzebeständige Stähle

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC -
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Normbezeichnung (EN IS0)14343-A: W 18 8 Mn
  • AWSA5.9: ~ ER 307
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si - P - S - Cr - Ni

WIG-Schweißstab für schwer schweißbarer Stähle, Austenit-Ferrit-Mischverbindungen ("schwarz-weiß"), Hartauftragungen und Pufferlagen. Einsetzbar auch für die Verbindungsschweißung von Manganhartstahl (z.B. X120Mn12). Rostfreies, vollaustenitisches Chrom-Nickel-Mangan-Schweißgut, geringe Anteile an Delta-Ferrit möglich. Hohe Risssicherheit. Zunderbeständig bis 850 °C. Die Härte des reinen Schweißgutes beträgt ca. 180 HB; nach Kaltverfestigung durch Schlagbeanspruchung bis 450 HB. Maximale Betriebstemperatur bei Schwarz-Weiß-Verbindungen 300 °C, bei höheren Temperaturen oder Wärmebehandlungen WIG-Schweißstab NIROD 600 verwenden.

Ab CHF 55.60

exkl. MwSt.

ProduktDurchmesserLängeVPEMengePreis Pro Pak

OERLIKON INERTROD 307

Artikel-Nr W000275411
1.6 mm1000 mm
5 Kg
Pro Pak
CHF 124.60
Ab 5 Pak
CHF 105.91
Ab 20 Pak
CHF 93.45
Ab 50 Pak
CHF 74.76

OERLIKON INERTROD 307

Artikel-Nr W000283489
2.0 mm1000 mm
5 Kg
Pro Pak
CHF 121.20
Ab 5 Pak
CHF 103.02
Ab 20 Pak
CHF 90.90
Ab 50 Pak
CHF 72.72

OERLIKON INERTROD 307

Artikel-Nr W000283490
2.4 mm1000 mm
5 Kg
Pro Pak
CHF 120.30
Ab 5 Pak
CHF 102.26
Ab 20 Pak
CHF 90.23
Ab 50 Pak
CHF 72.18

OERLIKON INERTROD 307

Artikel-Nr W000378461
3.25 mm1000 mm
5 Kg
Pro Pak
CHF 55.60
Ab 5 Pak
CHF 47.26
Ab 20 Pak
CHF 41.70
Ab 50 Pak
CHF 33.36
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON INERTROD 307 - Schweissstäbe für korrosions- und hitzebeständige Stähle -

WIG-Schweißstab für schwer schweißbarer Stähle, Austenit-Ferrit-Mischverbindungen ("schwarz-weiß"), Hartauftragungen und Pufferlagen. Einsetzbar auch für die Verbindungsschweißung von Manganhartstahl (z.B. X120Mn12). Rostfreies, vollaustenitisches Chrom-Nickel-Mangan-Schweißgut, geringe Anteile an Delta-Ferrit möglich. Hohe Risssicherheit. Zunderbeständig bis 850 °C. Die Härte des reinen Schweißgutes beträgt ca. 180 HB; nach Kaltverfestigung durch Schlagbeanspruchung bis 450 HB. Maximale Betriebstemperatur bei Schwarz-Weiß-Verbindungen 300 °C, bei höheren Temperaturen oder Wärmebehandlungen WIG-Schweißstab NIROD 600 verwenden.

Technische Daten

General

Normbezeichnung (EN IS0)
14343-A: W 18 8 Mn
AWS
A5.9: ~ ER 307
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si - P - S - Cr - Ni

Schutzgase

Schutzgase
EN ISO 14175 : I1

Normbezeichnungen

EN IS0
14343-A: W 18 8 Mn
AWS
A5.9: ~ ER 307

Zulassungen

DB
-
TÜV
-

Chemische Zusammensetzung (typische Werte in %)

C
0.1
Mn
7
SI
0.8
P
≤ 0.030
S
≤ 0.025
Cr
19
Ni
9

Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 420
Zugfestigkeit (MPa)
≥ 590
Dehnung (%) A5 (%)
≥ 40
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 100
Kerbschlagarbeit ISO-V (J) -120 °C
≥ 32

Werkstoffe

  • Ferrite-Austenite heterogeneous joints ("Black-White")
  • Difficult-to-weld steels
  • X120Mn12 (1.3401)
  • Armour plate
Trocken lagern.
