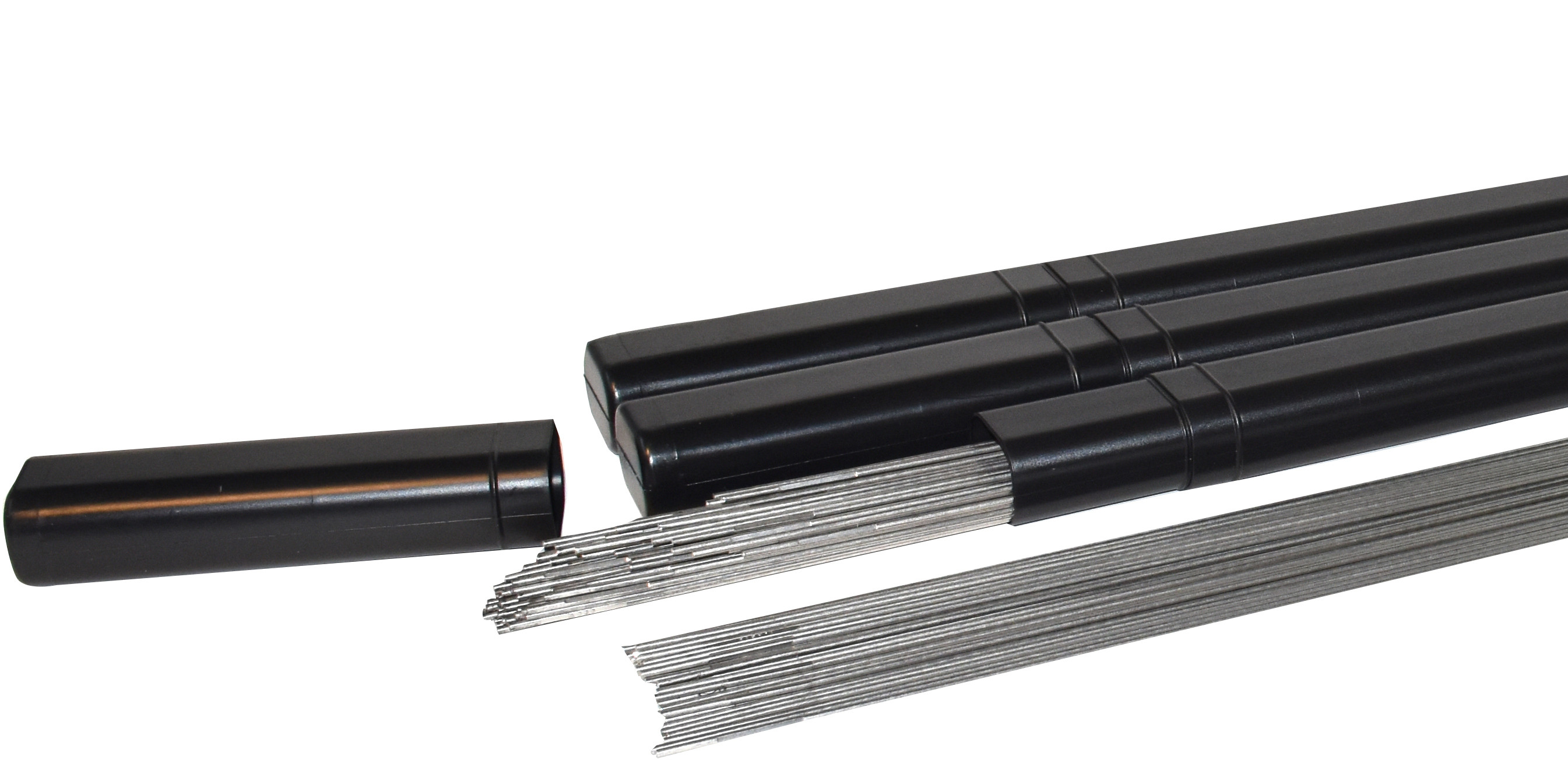

OERLIKON INERTROD 309 LMo

WIG/TIG - Schweissstäbe
korrosions- und hitzebeständige Stähle

Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC -
  • Verfügbarkeit: Auf Lager
  • Marke: Oerlikon
  • Artikel-Nr: W000283488
  • Normbezeichnung (EN IS0)14343-A: W 23 12 2 L
  • AWSA5.9: ~ER 309LMo
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si

WIG-Schweißstab für Ferrit-Austenit-Verbindungen ("schwarz-weiß") und Plattierungen. Schweißgut besteht aus Austenit mit ca. 15 % Delta-Ferrit. Auftragschweißungen auf un-/ niedriglegiertem Stahl sind schon in der ersten Lage korrosionsbeständig. Niedriger Siliziumgehalt. Maximale Betriebstemperatur bei Schwarz-Weiß-Verbindungen 300 °C, bei höheren Temperaturen oder Wärmebehandlungen WIG-Schweißstab NIROD 600 verwenden.

Ab CHF 110.50

ProduktDurchmesserLängeVPEMengePreis Pro Pak

OERLIKON INERTROD 309LMO

Artikel-Nr W000283488
2.4 mm1000 mm
5 Kg
Pro Pak
CHF 110.50
Ab 5 Pak
CHF 93.93
Ab 20 Pak
CHF 82.88
Ab 50 Pak
CHF 66.30

OERLIKON INERTROD 309LMO - Schweissstäbe für korrosions- und hitzebeständige Stähle -

WIG-Schweißstab für Ferrit-Austenit-Verbindungen ("schwarz-weiß") und Plattierungen. Schweißgut besteht aus Austenit mit ca. 15 % Delta-Ferrit. Auftragschweißungen auf un-/ niedriglegiertem Stahl sind schon in der ersten Lage korrosionsbeständig. Niedriger Siliziumgehalt. Maximale Betriebstemperatur bei Schwarz-Weiß-Verbindungen 300 °C, bei höheren Temperaturen oder Wärmebehandlungen WIG-Schweißstab NIROD 600 verwenden.

Technische Daten

General

Normbezeichnung (EN IS0)
14343-A: W 23 12 2 L
AWS
A5.9: ~ER 309LMo
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si

Schutzgase

Schutzgase
EN ISO 14175 : I1

Normbezeichnungen

EN IS0
14343-A: W 23 12 2 L
AWS
A5.9: ~ER 309LMo

Chemische Zusammensetzung (typische Werte in %)

C
0.020
Mn
1.6
SI
0.45
P
≤ 0.025
S
≤ 0.020
Cr
22
Ni
15
Mo
2.7
Ferrit
10 - 20

Mechanische Eigenschaften des reinen Schweissgutes

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 350
Zugfestigkeit (MPa)
≥ 550
Dehnung (%) A5 (%)
≥ 30
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 55

Werkstoffe

  • Ferrite-Austenite heterogeneous joints ("Black-White")
  • Corrosion resistance surfacing
Trocken lagern.
