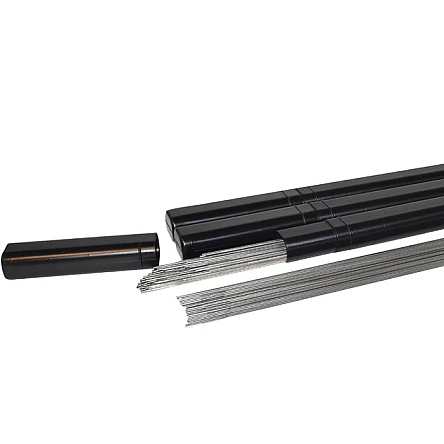

OE-G II / U 40 (G II)

OERLIKON/FLIESS OE-G II / U 40 (G II)

Gasschweißstäbe
un- und niedriglegierte Stähle

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

  • PA
  • PB
  • PC
  • PD
  • PE
  • PF

Gasschweißstab für das Verbindungsschweißen von Blechen und Rohren im Behälter- und Rohrleitungsbau. Das Schweißbad ist im Vergleich zu OE-GI / Soudofer / U 39 weniger  dünnflüssig.

  • Normbezeichnung (EN)12536: Ol
  • Werkstoff-Nr. 1.0494
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Mn - Si - P - S

Ab CHF 64.00

exkl. MwSt.

ProdukteBeschreibungTechnische DatenWerkstoffeLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPELieferbarkeitMengePreis Pro Pak

OERLIKON OE-G II

Artikel-Nr 65000840
1.6 mm1000 mm
5 kg
Vsl/TBD
Pro Pak
CHF 72.65
Ab 5 Pak
CHF 61.75
Ab 20 Pak
CHF 54.49
Ab 50 Pak
CHF 43.59

FLIESS U 40 G II (ISOFIL GV 2)

Artikel-Nr 36gv216
1.6 mm1000 mm
5 kg
Vsl/MTO
Pro Pak
CHF 65.75
Ab 5 Pak
CHF 55.89
Ab 20 Pak
CHF 49.31
Ab 50 Pak
CHF 39.45

FLIESS U 40 G II (ISOFIL GV 2)

Artikel-Nr 36gv220
2.0 mm1000 mm
5 kg
MTO
Pro Pak
CHF 64.75
Ab 5 Pak
CHF 55.04
Ab 20 Pak
CHF 48.56
Ab 50 Pak
CHF 38.85

FLIESS U 40 G II (ISOFIL GV 2)

Artikel-Nr 36gv225
2.5 mm1000 mm
5 kg
Vsl
Pro Pak
CHF 64.50
Ab 5 Pak
CHF 54.83
Ab 20 Pak
CHF 48.38
Ab 50 Pak
CHF 38.70

FLIESS U 40 G II (ISOFIL GV 2)

Artikel-Nr 36gv230
3.0 mm1000 mm
5 kg
Vsl
Pro Pak
CHF 64.25
Ab 5 Pak
CHF 54.61
Ab 20 Pak
CHF 48.19
Ab 50 Pak
CHF 38.55

FLIESS U 40 G II (ISOFIL GV 2)

Artikel-Nr 36gv240
4.0 mm1000 mm
5 kg
Vsl
Pro Pak
CHF 64.00
Ab 5 Pak
CHF 54.40
Ab 20 Pak
CHF 48.00
Ab 50 Pak
CHF 38.40

FLIESS U 40 G II (ISOFIL GV 2)

Artikel-Nr 36gv250
5.0 mm1000 mm
5 kg
TBD
Pro Pak
CHF 64.00
Ab 5 Pak
CHF 54.40
Ab 20 Pak
CHF 48.00
Ab 50 Pak
CHF 38.40
Vsl = Voraussichtlich am Lager
TBD = To be discontinued
MTO = Made to order
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Beschreibung

OERLIKON OE-G II / FLIESS U 40 (G II) - Gasschweißstäbe für un- und niedriglegierte Stähle

Gasschweißstab für das Verbindungsschweißen von Blechen und Rohren im Behälter- und Rohrleitungsbau. Das Schweißbad ist im Vergleich zu OE-GI / Soudofer / U 39 weniger dünnflüssig.

Technische Daten

General

Normbezeichnung (EN)
12536: Ol
Werkstoff-Nr.
1.0494
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si - P - S

Normbezeichnungen

EN
12536: Ol

Zulassungen

DB
-
TÜV
-

Chemische Zusammensetzung (typische Werte in %)

C
0.09
Mn
1.0
SI
0.1
P
≤ 0.030
S
≤ 0.025

Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 300
Zugfestigkeit (MPa)
390-440
Dehnung (%) A5 (%)
≥ 20
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 47

Werkstoffe

  • S235-S275
  • S235-P265
Trocken lagern.


Dokumente

Datenblatt
TDB
