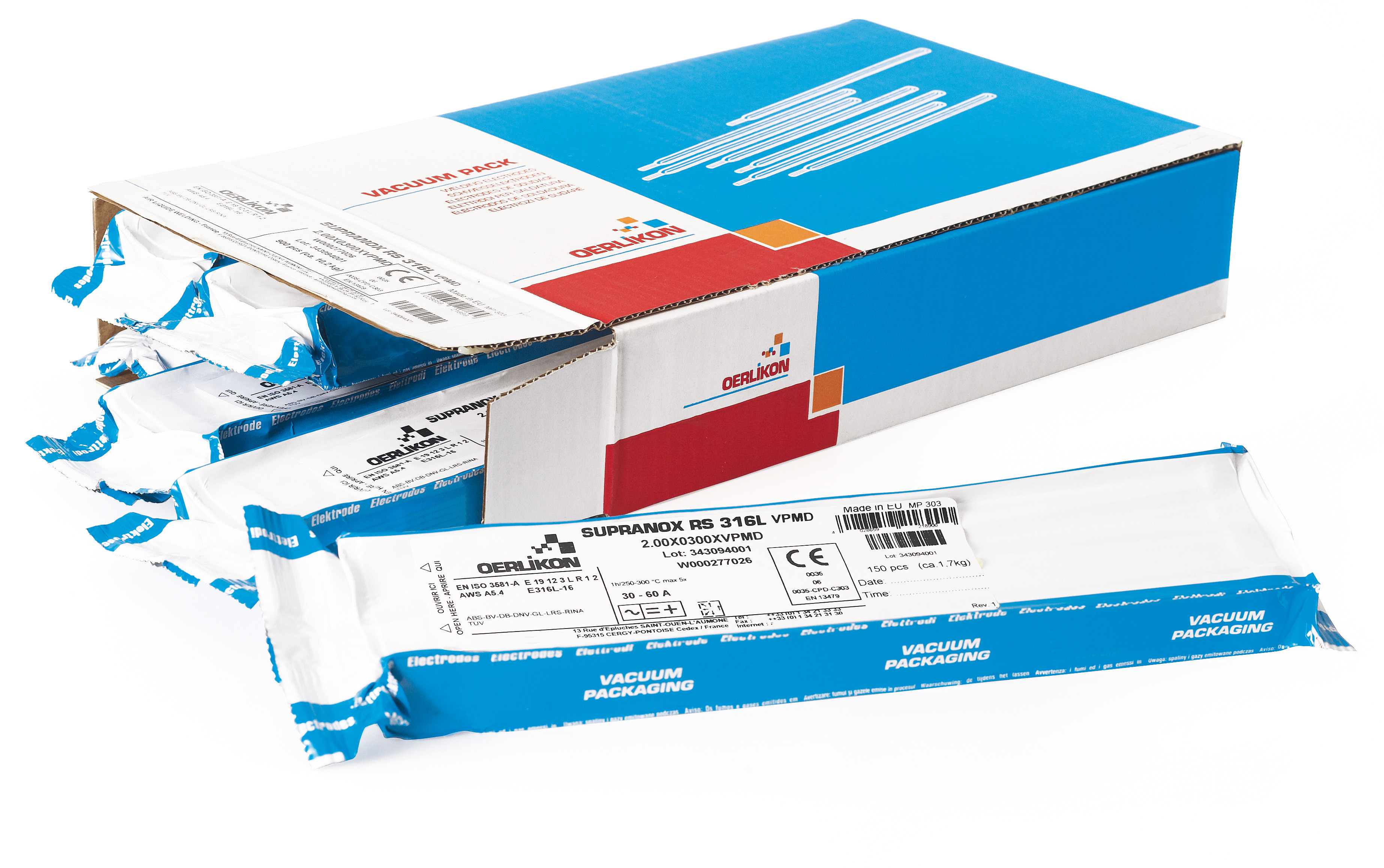

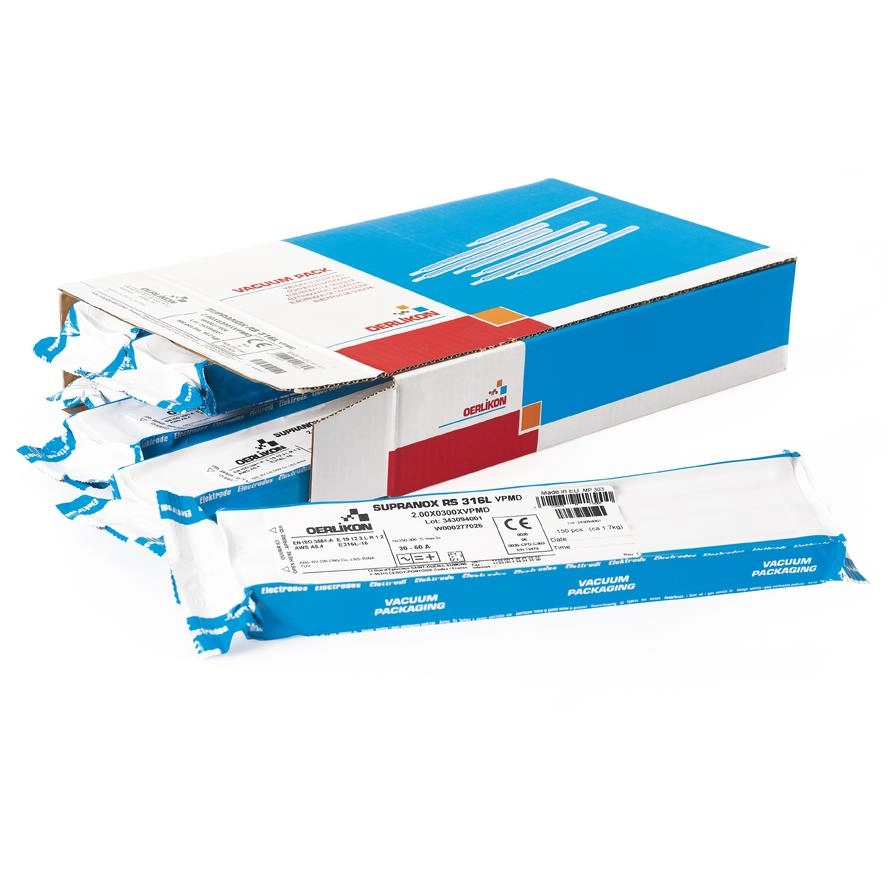

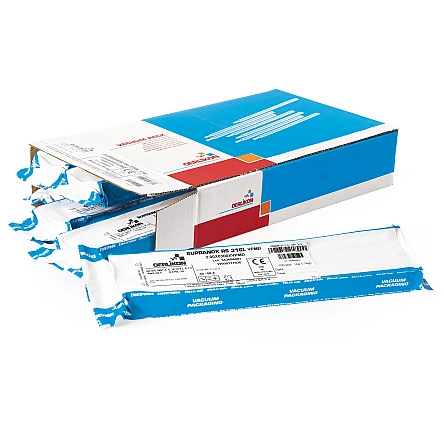

Oerlikon SUPRANOX RS 316L

Stabelektroden für warmfeste Stähle

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

AC; DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Normbezeichnung (EN IS0)3581-A: E 19 12 3 L R 12
  • AWSA5.4: E 316L-16
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si - P - S - Cr - Ni - Mo - Ferrit

Rutilbasisch-umhüllte Stabelektrode für artähnliche austenitische Cr-Ni-Mo Stähle/Stahlgusssorten. Durch sehr niedrigen Kohlenstoffgehalt geeignet für LC-Stähle, aber auch für mit Titan oder Niob stabilisierte Güten (z.B. AISI 316L, 1.4401 oder 1.4571). Sehr gute Schweißeigenschaften mit fast spritzerfreiem Werkstoffübergang und vorwiegend selbstlösender Schlacke. Gutes Zünden und Wiederzünden. Feinschuppiges Nahtbild, flache bis leicht konkave Kehlnähte. Die Durchmesser 2,5 und 3,2 mm sind für Positionsschweißungen geeignet. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 400 °C, zunderbeständig bis 800 °C. Ausbringung 100 %. Bei Wechselstrom auf Mindestleerlaufspannung 50 V achten.

Ab CHF 115.10

exkl. MwSt.

ProduktDurchmesserLängeStromVPEInhaltMengePreis Pro Pak

Oerlikon SUPRANOX RS 316L Medium

Artikel-Nr W000277026
2.0 mm300 mm
30 - 60 A
1.7 kg
150 Stk.
Pro Pak
CHF 147.60
Ab 6 Pak
CHF 125.46
Ab 12 Pak
CHF 110.70
Ab 48 Pak
CHF 95.94

Oerlikon SUPRANOX RS 316L Medium

Artikel-Nr W000277027
2.5 mm300 mm
55 - 80 A
1.7 kg
90 Stk.
Pro Pak
CHF 115.10
Ab 6 Pak
CHF 97.84
Ab 12 Pak
CHF 86.33
Ab 48 Pak
CHF 74.82

Oerlikon SUPRANOX RS 316L Medium

Artikel-Nr W000277028
3.25 mm350 mm
70 - 110 A
2.0 kg
55 Stk.
Pro Pak
CHF 120.95
Ab 6 Pak
CHF 102.81
Ab 12 Pak
CHF 90.71
Ab 48 Pak
CHF 78.62

Oerlikon SUPRANOX RS 316L Medium

Artikel-Nr W000277029
4.0 mm300 mm
120 - 140 A
2.1 kg
40 Stk.
Pro Pak
CHF 122.00
Ab 6 Pak
CHF 103.70
Ab 12 Pak
CHF 91.50
Ab 48 Pak
CHF 79.30

Oerlikon SUPRANOX RS 316L Medium

Artikel-Nr W000277030
5.0 mm300 mm
145 - 180
1.7 kg
20 Stk.
Pro Pak
CHF 121.00
Ab 6 Pak
CHF 102.85
Ab 12 Pak
CHF 90.75
Ab 48 Pak
CHF 78.65
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Oerlikon SUPRANOX RS 316L - Stabelektroden für korrosions- und hitzebeständige Stähle

Rutilbasisch-umhüllte Stabelektrode für artähnliche austenitische Cr-Ni-Mo Stähle/Stahlgusssorten. Durch sehr niedrigen Kohlenstoffgehalt geeignet für LC-Stähle, aber auch für mit Titan oder Niob stabilisierte Güten (z.B. AISI 316L, 1.4401 oder 1.4571). Sehr gute Schweißeigenschaften mit fast spritzerfreiem Werkstoffübergang und vorwiegend selbstlösender Schlacke. Gutes Zünden und Wiederzünden. Feinschuppiges Nahtbild, flache bis leicht konkave Kehlnähte. Die Durchmesser 2,5 und 3,2 mm sind für Positionsschweißungen geeignet. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 400 °C, zunderbeständig bis 800 °C. Ausbringung 100 %. Bei Wechselstrom auf Mindestleerlaufspannung 50 V achten.

Technische Daten

General

Normbezeichnung (EN IS0)
3581-A: E 19 12 3 L R 12
AWS
A5.4: E 316L-16
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si - P - S - Cr - Ni - Mo - Ferrit

Normbezeichnungen

EN IS0
3581-A: E 19 12 3 L R 12
AWS
A5.4: E 316L-16

Zulassungen

ABS
E316L-16
BV
UP
DB
-
DNV
316L
GL
4571
LRS
316L
RINA
316L
TÜV
-

Chemische Zusammensetzung (typische Werte in %)

C
0.035
Mn
0.9
Si
0.8
P
≥ 0.025
S
≥ 0.025
Cr
19.0
Ni
12.0
Mo
2.6
Ferrit
5-10

Mechanische Eigenschaften des reinen Schweissgutes

Streckgrenze (MPa)
≥ 350
Zugfestigkeit (MPa)
≥ 510
Dehnung (%) A5 (%)
≥ 30
Kerbschlagarbeit ISO-V (J) 20°C
≥ 50

Werkstoffe

  • AISI 316-316L-316LN
  • ASTM A312 Grad TP316
  • TP316L
  • 1.4401 (X4CrNiMo17-12-2)
  • (GX2CrNiMoN18-10)
  • 1.4404 (X4CrNiMo17-12-2)
  • 1.4406 (X2CrNiMoN17-11-2)
  • 1.4408 (GX5CrNiMo19-11)
  • 1.4429 (X2CrNiMoN17-13-3)
  • 1.4435 (X2CrNiMo18-14-3)
  • 1.4436 (X4CrNiMo17-13-3)
  • 1.4571 (X6CrNiMoTi17-12-2)
  • 1.4580 (X6CrNiMoNb17-12-2)
  • 1.4581 (GX5CrNiMoNb19-11)
  • 1.4583 (X10CrNiMoNb18-12)
  • ASTM A351 Grad CF3M
  • CF3MA
Trocken lagern.
Rücktrocknung nicht grundsätzlich erforderlich.
Falls erforderlich 250 °C – 300 °C / 1 h , max. 5x.
