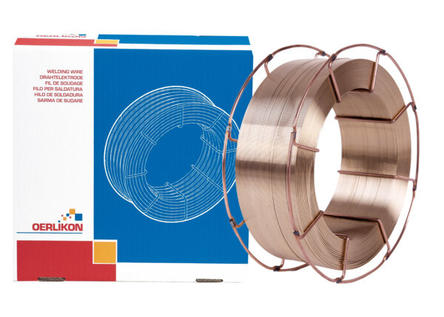

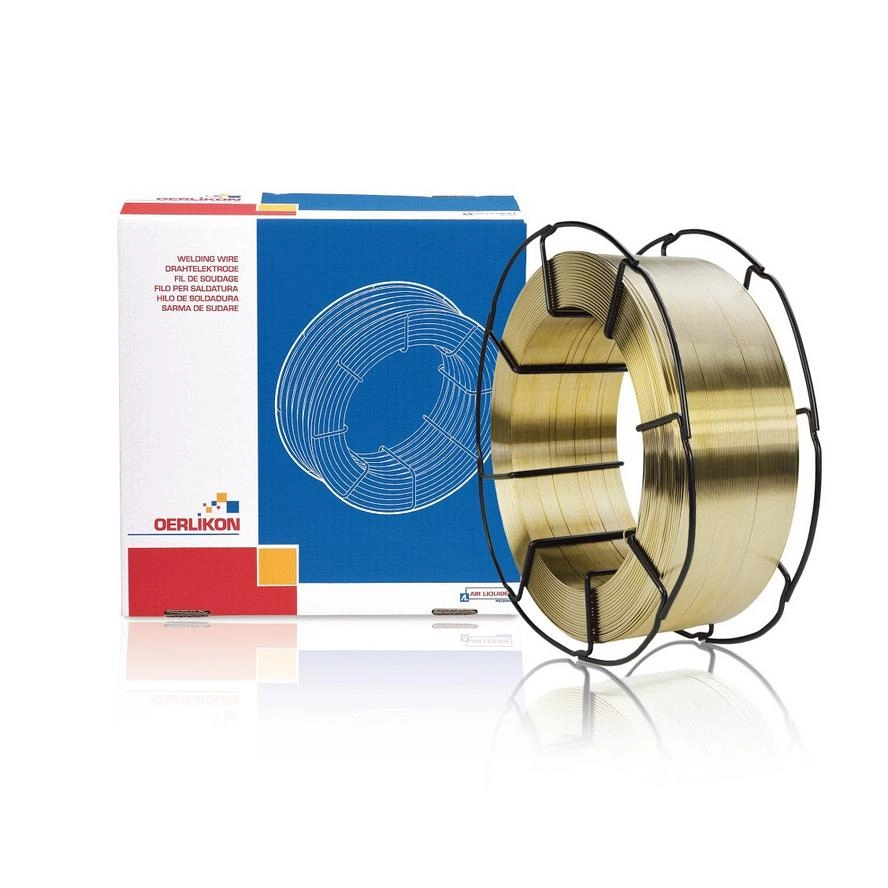

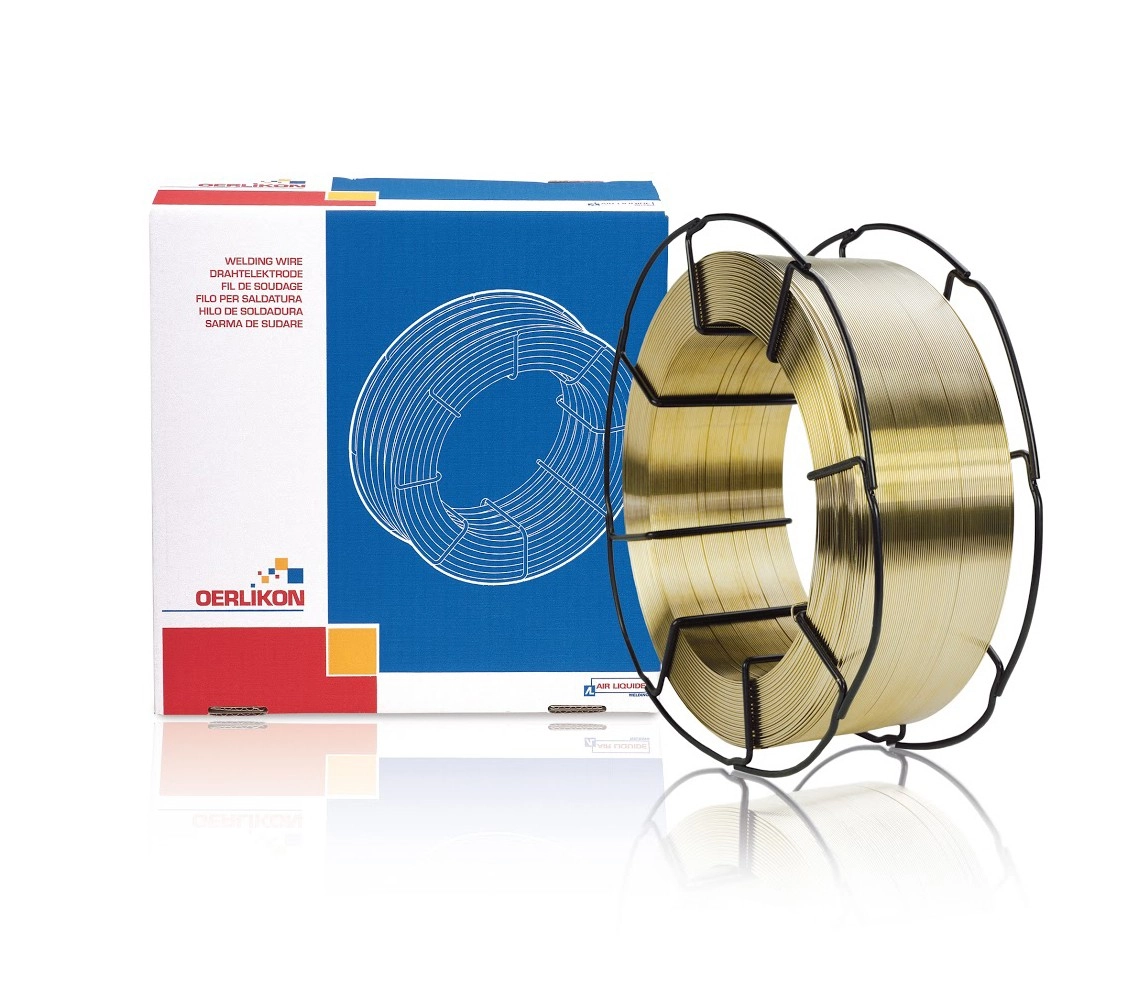

OERLIKON CARBOFIL 1 GOLD

Schutzgasschweissen un- und niedriglegierte Stähle (SG-2) Premium
Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Auf Lager
  • Marke: Oerlikon
  • Artikel-Nr: W000282707
  • Normbezeichnung (EN IS0)14341-A: G 42 4 M21 3Si1
  • AWSA5.18: ER 70S-6
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Mn - Si

Massivdrahtelektrode für das MAG-Schweissen un- und niedriglegierter Stähle/ Stahlguss bis 420 MPa Streckgrenze. Geeignet für Argon-Mischgase und CO2 . Hohe Kerbschlagzähigkeit bis - 40 °C. Sehr spritzerarmer Werkstoffübergang im Sprüh- und Kurzlichtbogen, wenig Silikate. Beschichtet mit einer optimierten Kupferlegierung.

Ab CHF 116.80

ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Sp

OERLIKON CARBOFIL 1 GOLD

Artikel-Nr W000282707
0.8 mm
16 Kg
Korbspule BS300

BS300 Korbspule (BS)



Pro Sp
CHF 120.00
Ab 10 Sp
CHF 96.00
Ab 30 Sp
CHF 72.00
Ab 63 Sp
CHF 48.00

OERLIKON CARBOFIL 1 GOLD

Artikel-Nr W000282709
1.0 mm
16 kg
Korbspule BS300

BS300 Korbspule (BS)



Pro Sp
CHF 118.40
Ab 10 Sp
CHF 94.72
Ab 30 Sp
CHF 71.04
Ab 63 Sp
CHF 47.36

OERLIKON CARBOFIL 1 GOLD

Artikel-Nr W000282713
1.2 mm
16 kg
Korbspule BS300

BS300 Korbspule (BS)



Pro Sp
CHF 116.80
Ab 10 Sp
CHF 93.44
Ab 30 Sp
CHF 70.08
Ab 63 Sp
CHF 46.72

OERLIKON CARBOFIL 1 GOLD - Drahtelektroden für das Schutzgasschweissen un- und niedriglegierte Stähle -

Massivdrahtelektrode für das MAG-Schweissen un- und niedriglegierter Stähle/ Stahlguss bis 420 MPa Streckgrenze. Geeignet für Argon-Mischgase und CO2 . Hohe Kerbschlagzähigkeit bis - 40 °C. Sehr spritzerarmer Werkstoffübergang im Sprüh- und Kurzlichtbogen, wenig Silikate. Beschichtet mit einer optimierten Kupferlegierung.

CARBOFIL 1 GOLD zeichnet sich durch eine bemerkenswert hohe Produktkonstanz aus, die durch modifizierte Herstellungsprozesse erreicht wird. Durch sehr geringe Parameterschwankungen und ausgezeichnete Reproduzierbarkeit der Ergebnisse von Charge zu Charge ist diese Drahtelektrode für Roboteranwendungen bestens geeignet. Sehr hohe Drahtvorschubgeschwindigkeiten sind mit überzeugender Prozessstabilität möglich. Die GOLD-Oberfläche ermöglicht eine reibungs- und abriebarme Drahtförderung auch über lange Strecken.

CARBOFIL 1 GOLD ist ein speziell verbronzter MAG-Massivdraht des Typs G3Si1/ER70S-6, der lagengespult erhältlich ist. CARBOFIL 1 GOLD ist für eine Vielzahl von unlegierten Stählen geeignet. Geeignet für CO2 und Argon-Mischgase. Erfüllt die folgenden Klassifizierungen : - EN ISO 14341-A: G 42 3 C1 3Si1 - EN ISO 14341-A: G 42 4 M21 3Si1 - AWS A5.18: ER 70S-6

OERLIKON-Kompetenzen: CARBOFIL 1 GOLD

CARBOFIL 1 GOLD hat eine sehr gute Lichtbogenstabilität, ausgezeichnete Fördereigenschaften, geringe Spritzerneigung und verfügt über ein gutes Zündverhalten mit niedrigen Kontaktrohrverschleiß. Die Anwendungsbereiche entsprechen CARBOFIL 1, die GOLD-Ausführung eignet sich aber besonders gut für das Schweißen im Sprühlichtbogen. CARBOFIL 1 GOLD ist in diversen Verpackungsformaten erhältlich, von 16 kg-Spulen bis zu 300-/ 450- /600-Kilogramm-Fässern für Robotik-Anwendungen. Die “GOLD”-Beschichtung wird mit MHC-Technologie hergestellt, wodurch ein geringer Gehalt von Elementen, die mit der Instabilität des Lichtbogens in Verbindung stehen, gewährleistet wird.

Technische Daten

General

Normbezeichnung (EN IS0)
14341-A: G 42 3 C1 3Si1
AWS
A5.1:E7016-H8
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si

Schutzgase

Schutzgase
EN ISO 14175 : C1, M14, M2, M3

Normbezeichnungen

EN IS0
14341-A: G 42 3 C1 3Si1
EN ISO
14341-A: G 42 4 M21 3Si1
AWS
A5.1:E7016-H8

Zulassungen

ABS
3SA
ABS
3YSA
DB
-
DNV/GL
III YMS
LR
3YS H15
RINA
3YS
TÜV
-

Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2

C
0.8
Mn
1.1
SI
0.6
P
≤ 0.025
S
≤ 0.025

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 420
Zugfestigkeit (MPa)
500 - 640
Dehnung (%) A5 (%)
≥ 24
Kerbschlagarbeit ISO-V (J) +20 °C
> 90
Kerbschlagarbeit ISO-V (J) -30 °C
≥ 70
Kerbschlagarbeit ISO-V (J) -40 °C
> 47

Vorteile

  • Gute Zündeigenschaften
  • Optimierte Schweißeigenschaften
  • Lichtbogenstabilität

Werkstoffe

  • S(P)235
  • S(P)355
  • GP240
  • GP280
Trocken lagern
