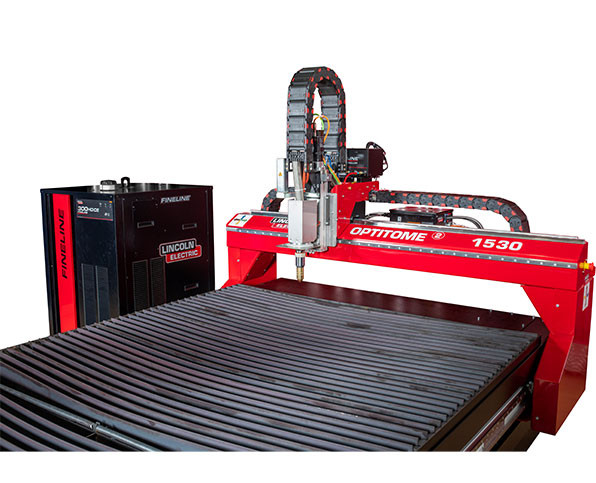

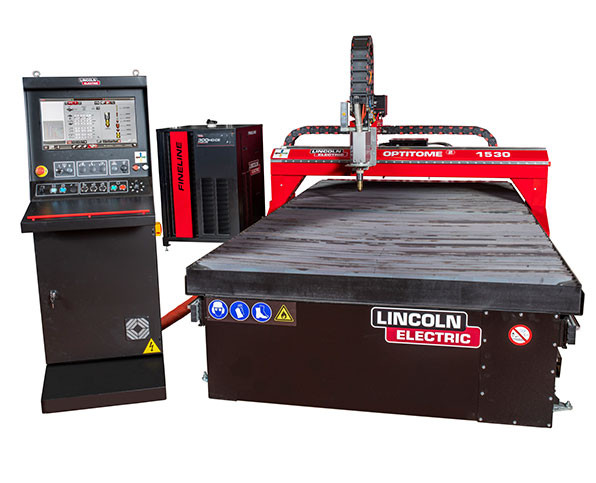

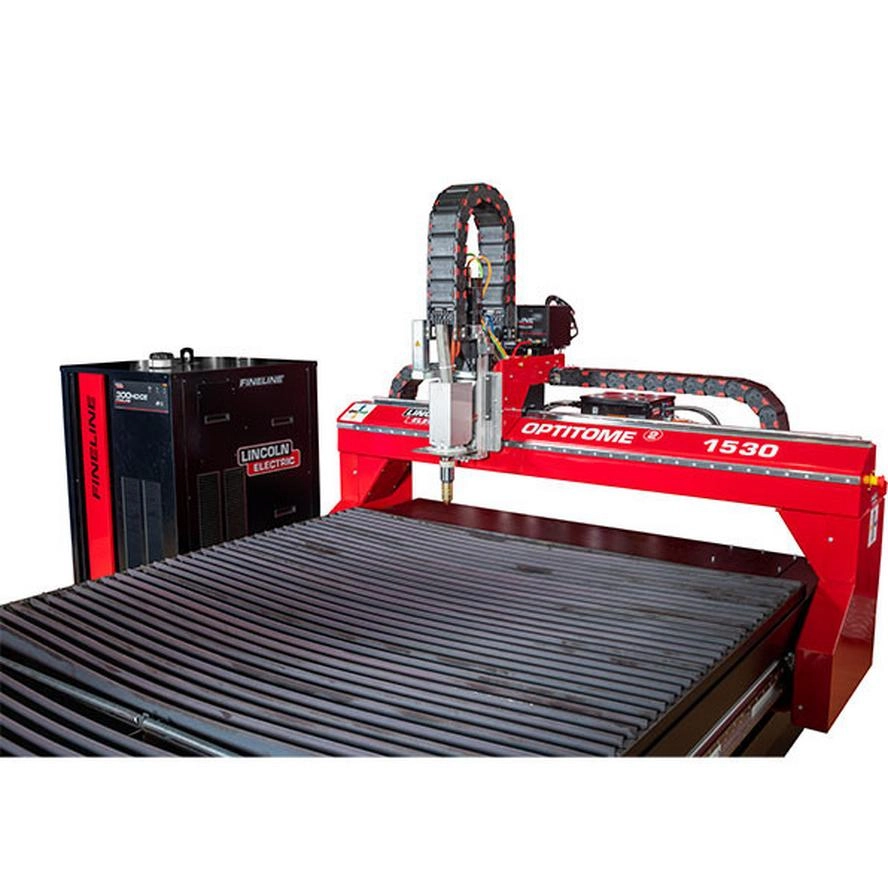

OPTITOME 2 HPC III 1530 FINELINE 300

High Definition-Plasmaschneiden von Metall/Blechen ohne Kompromisse

  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Lincoln Electric
  • Artikel-Nr: AS-CM-OPT2D1530FL3
  • Schneidbereich1500 x 3000 mm
  • Schnittleistungbis 50 mm
  • Laufbahnlänge3170 mm
  • Geschwindigkeit15 m/Min
  • Positioniergenauigkeit0,1 mm

OPTITOME2 ist ein hochpräzises robustes Plasmaschneidsystem für höchste Ansprüche und beste Schnittqualitäten. Lincoln Electric hat die neue OPTITOME 2 genau für diese Bedürfnisse entwickelt und rundet damit das Angebot mit einem Hochpräzisions-Plasmaschneidsystem ab.

CHF 149’800.00
exkl. MwSt.

Produktbeschreibung OPTITOME 2 Plasmaschneidanlage

OPTITOME2 ist ein hochpräzises robustes Plasmaschneidsystem für höchste Ansprüche und beste Schnittqualitäten. Lincoln Electric hat die neue OPTITOME 2 genau für diese Bedürfnisse entwickelt und rundet damit das Angebot mit einem Hochpräzisions-Plasmaschneidsystem ab.

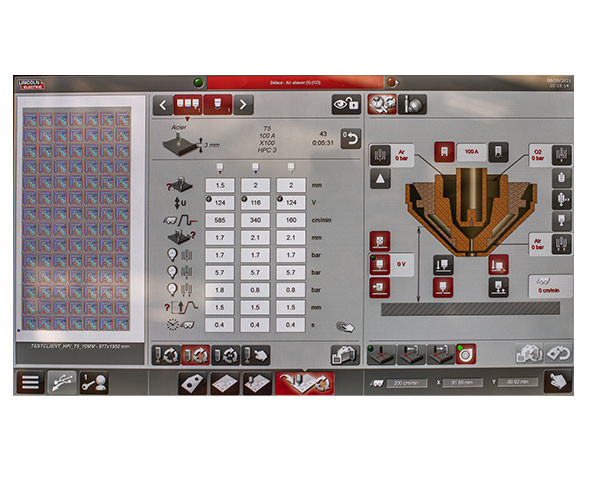

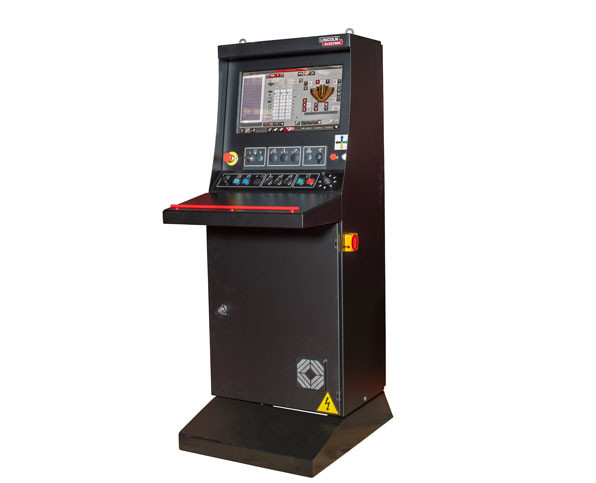

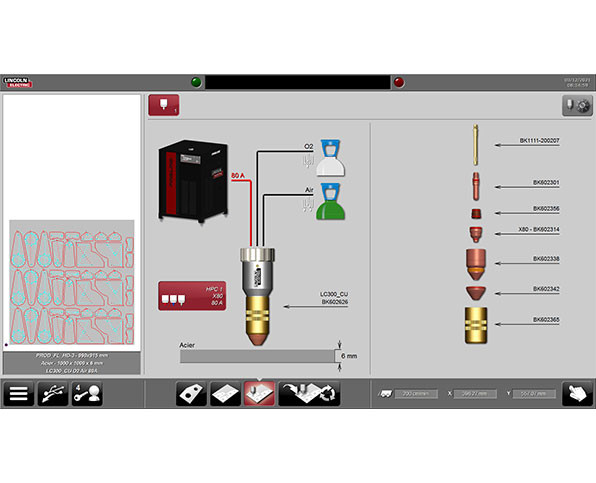

Steuerung

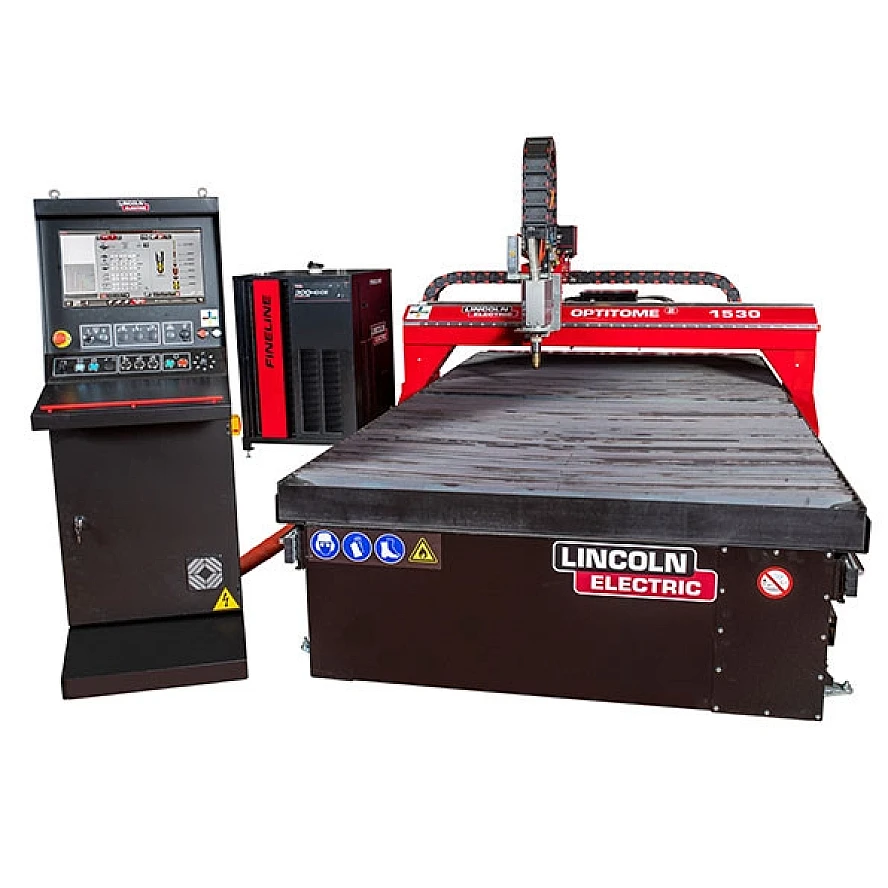

Die HPC2 ist die Weiterentwicklung der bekannten HPC Steuerung, die im gesamten Markt für thermisches Schneiden bekannt ist. Sie steuert alle Prozesse – von der Bewegung bis zum Schneidprozess. Dank des neuen Designs und des großen 19″ Touchscreen-Displays wird das HMI zu einem wirklich benutzerfreundlichen Werkzeug. Die HPC 2 steuert alle Prozesse präzise und zuverlässig im Produktionsalltag.

Flexibilität

OPTITOME kann mit unterschiedlichen Werkzeugen ausgestattet werden: Ein Plasmabrenner, ein Plasmamarkierer oder ein Autogenbrenner. Mit einem Brückenausleger wird auch das Schneiden von Rohren mit 350 mm Durchmesser neben dem Brenntisch, oder von Rechteckrohren unter der Brücke ermöglicht. Die Schneidbreiten 1500 und 2000 mm können mit Schneidlängen von 3000, 4000 und 6000 mm kombiniert werden. Die OPTITOME 2 bietet so die Möglichkeit, sich an eine Vielzahl von Blechformaten anzupassen: 2000 x 1000 mm, 1500 x 3000 mm, 2000 x 4000 mm und 2000 x 6000 mm

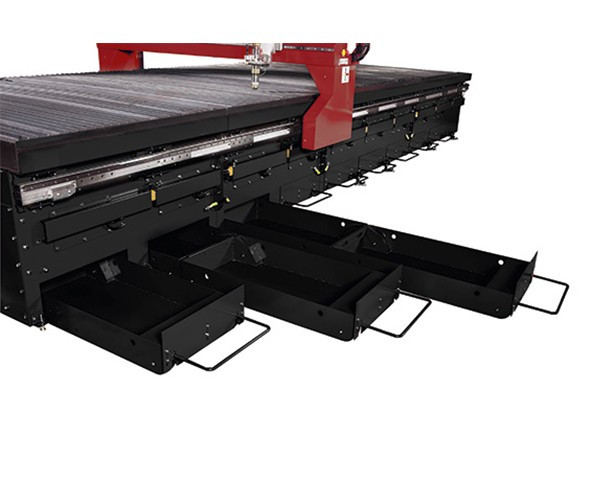

Brenntisch

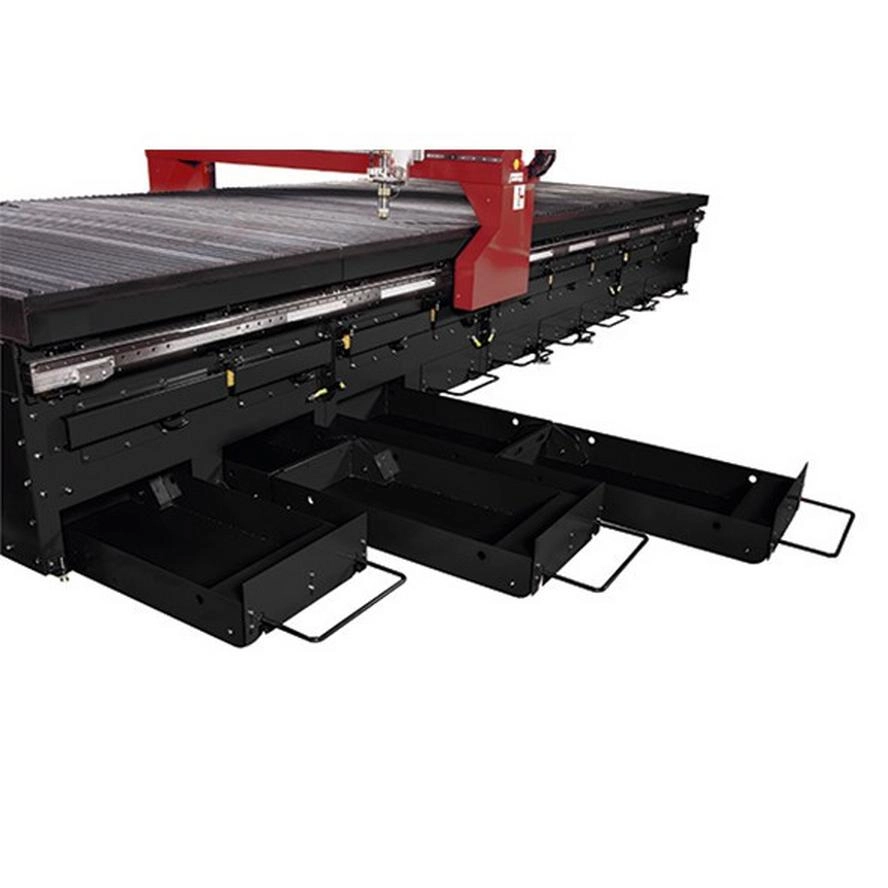

Der modular aufgebaute Brenntisch verfügt über Absaugsegment mit jeweils 600 mm Breite. Eine pneumatische Steuerung schließt und öffnet die Abluftklappen im jeweiligen aktiven Schneidbereich des Tisches. Eine effiziente Absaugung und einen einfache Reinigung der Schlackewannen runden den durchdachten Eindruck des Tisches ab. Durch den Abstand zwischen Brückenunterkante und Brenntisch können Rechteckrohre bis 200 mm Durchmesser direkt auf dem Tisch geschnitten oder bearbeitet werden.

Lineare Querführung

Der Brennerwagen ist mit einer doppelt kugelgelagerten Linearschiene ausgestattet, die für eine reibungslose und präzise Bewegung der Schneidköpfe sorgt. Die Führungseinheit ist nach hinten gerichtet, wodurch eine Verschmutzung oder Reibung durch, zum Beispiel Schneidpartikel verhindert wird.

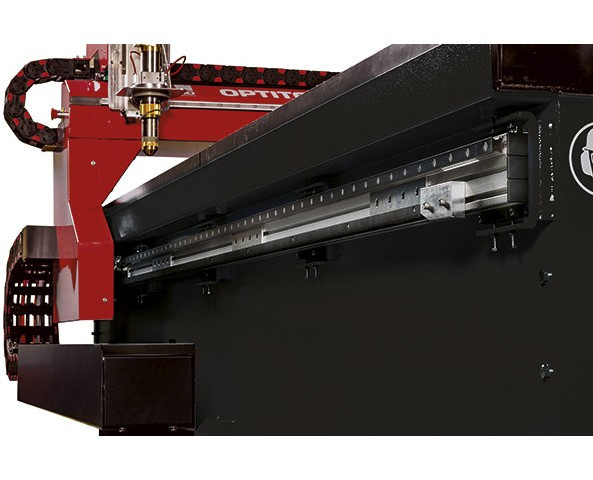

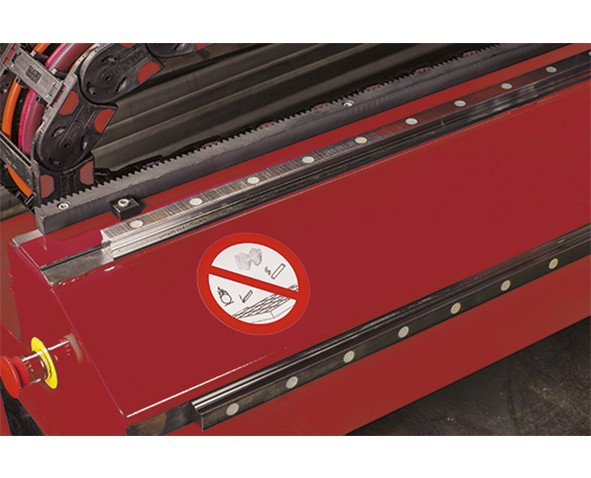

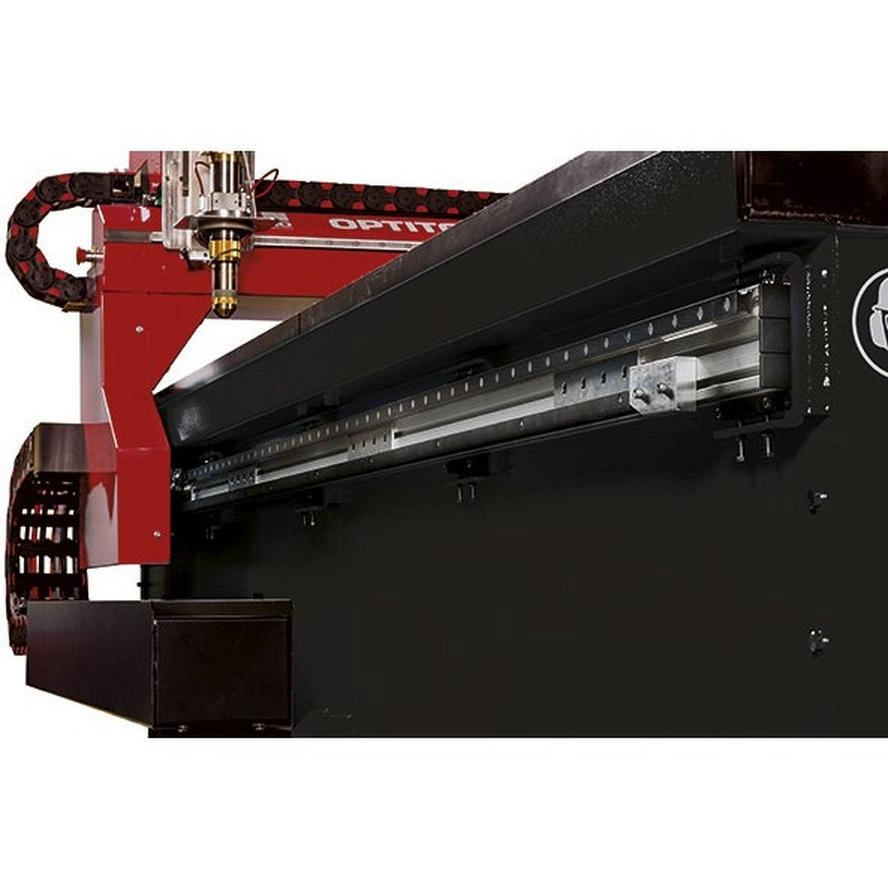

Längsführung

Flachbodenschienen ermöglichen eine sanfte Führung durch das duale Antriebssystem mit hoher Positioniergenauigkeit. Die Schienen werden effektiv durch die überstehende Tischkante vor herabfallenden Schlackeresten geschützt, genauso wie die nach unten gedrehten Zahnstangen.

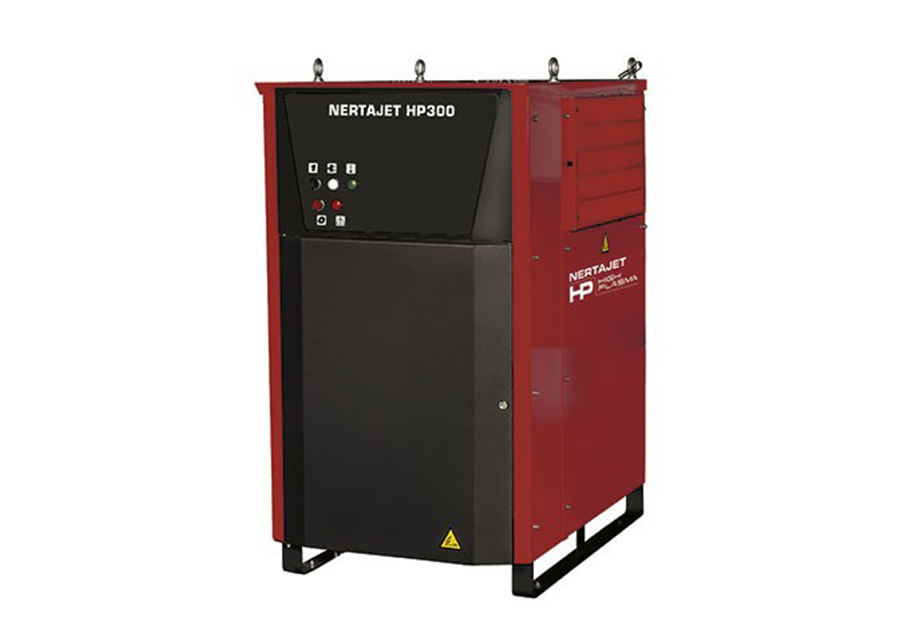

Stromquellen

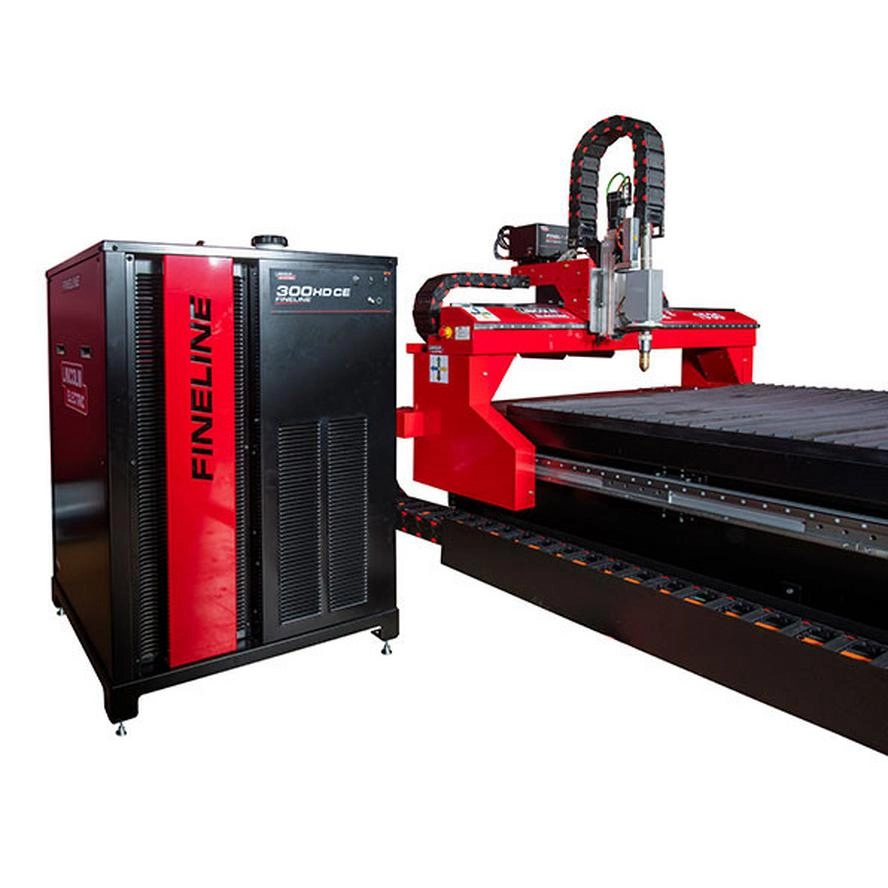

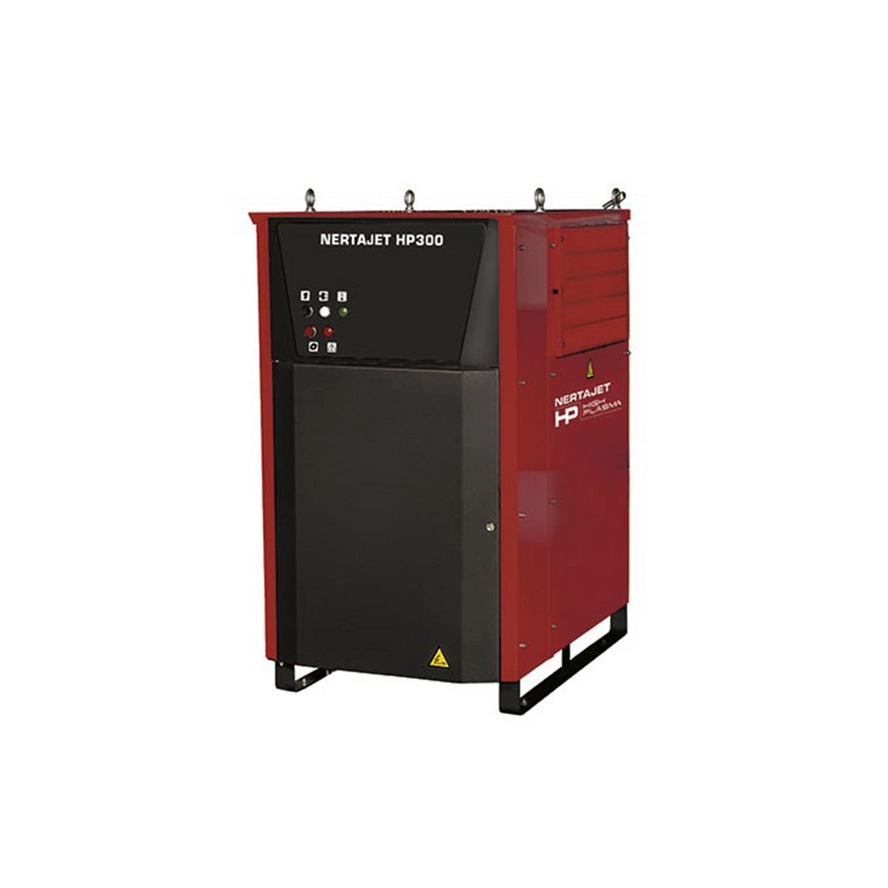

Für die OPTITOME 2 stehen High Definition 2 Plasmastromquellen NERTAJET HPi 150 A oder HPi 300 A zur Auswahl.

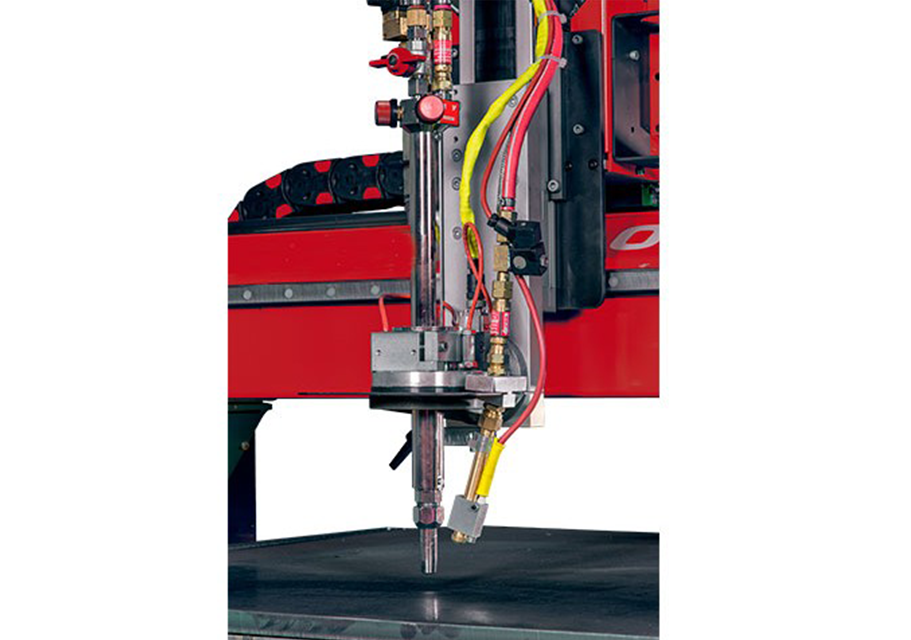

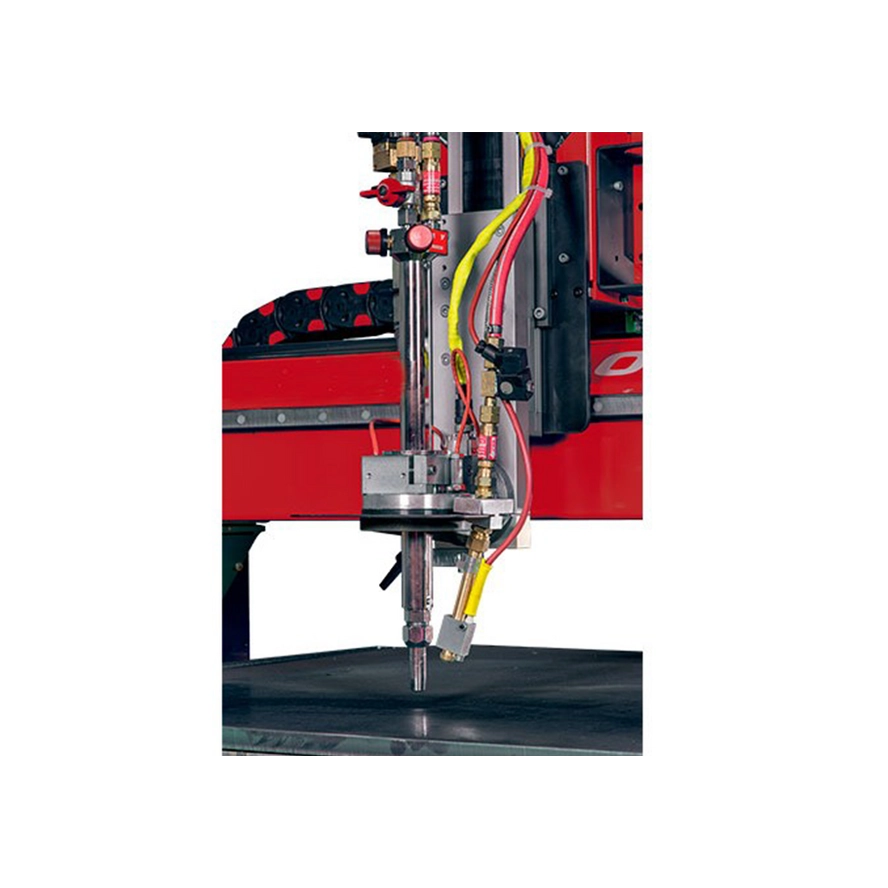

Option Autogenbrenner

Mit manuell einstellbarem Gaskreislauf, Einstechautomatik und elektrische Zünd des Brenners. Die Baugruppe kann einfach anstelle des Plasmabrenners in den numerischen Werkzeughalters mit Kollisionsschutz montiert werden.

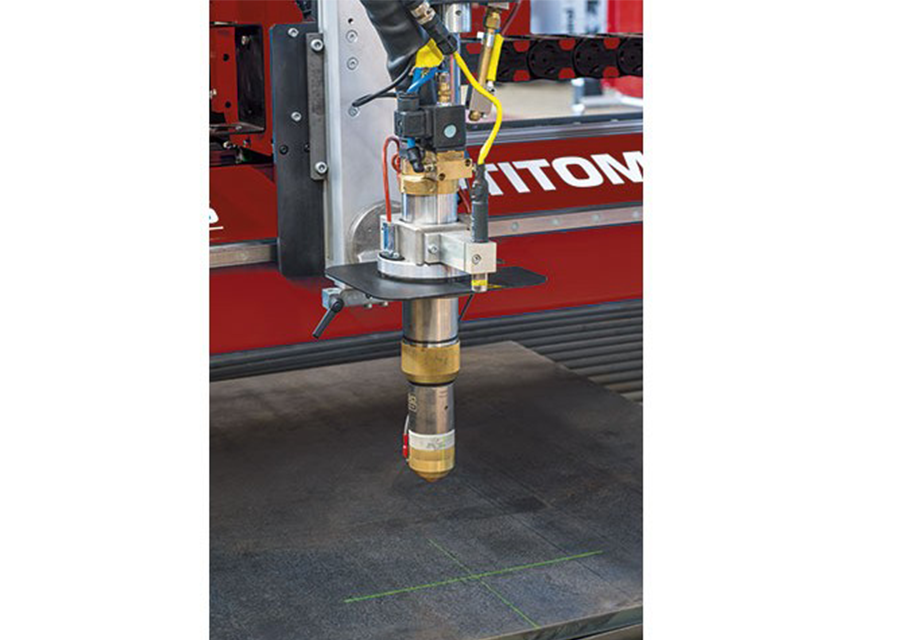

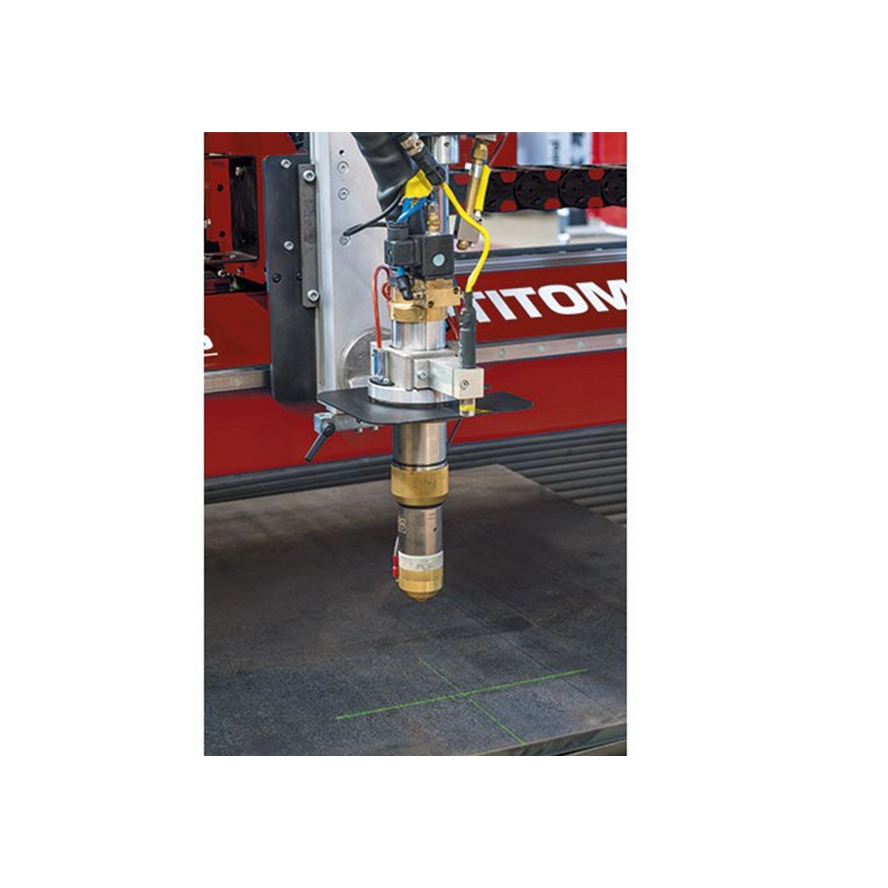

Option Positionierungslaser

Grüner Kreuztyp-Positionierungslaser, um die Positionierung des Brenners oder die Ausrichtung des Programms auf der Platte zu erleichtern.

Option Rohrschneiden

Zum Schneiden von Formen aller Art in Rundrohren: Öffnungen, Ausschnitte, Löcher, Ablängen etc.
Maximale Länge: 2, 3, 4 oder 6 m, abhängig von der Größe der Maschine.
Maximaler Durchmesser: 350 mm, 10 mm dick.
Zentrale Absaugung durch die Hohlwelle, Aufnahme des Rohres mittels Dreibackenfutters, Abstützung des Rohres mittels höhenverstellbaren Rollen oder Walzen.

Sicherheit & Konformität

Die Maschine entspricht der neuen Maschinenrichtlinie EN ISO 17916:2016.

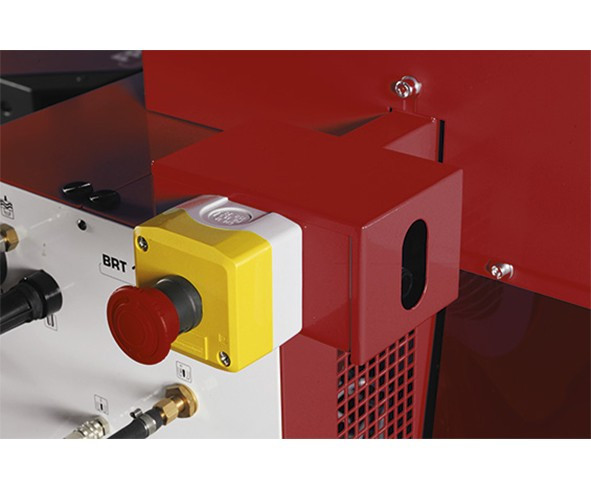

Sicherheitseinrichtungen (Lichtschranken und Not- Aus-Taster) gewährleisten einen optimalen Schutz für den Bediener.
Der angeschlossene Brenntisch ermöglicht die Absaugung der Schneidgase.
Der Notfallmodus ermöglicht einen einfachen Zugriff auf die Schneidwerkzeuge.

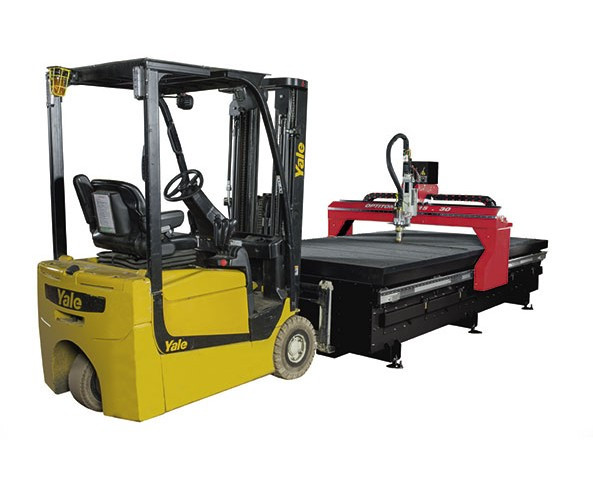

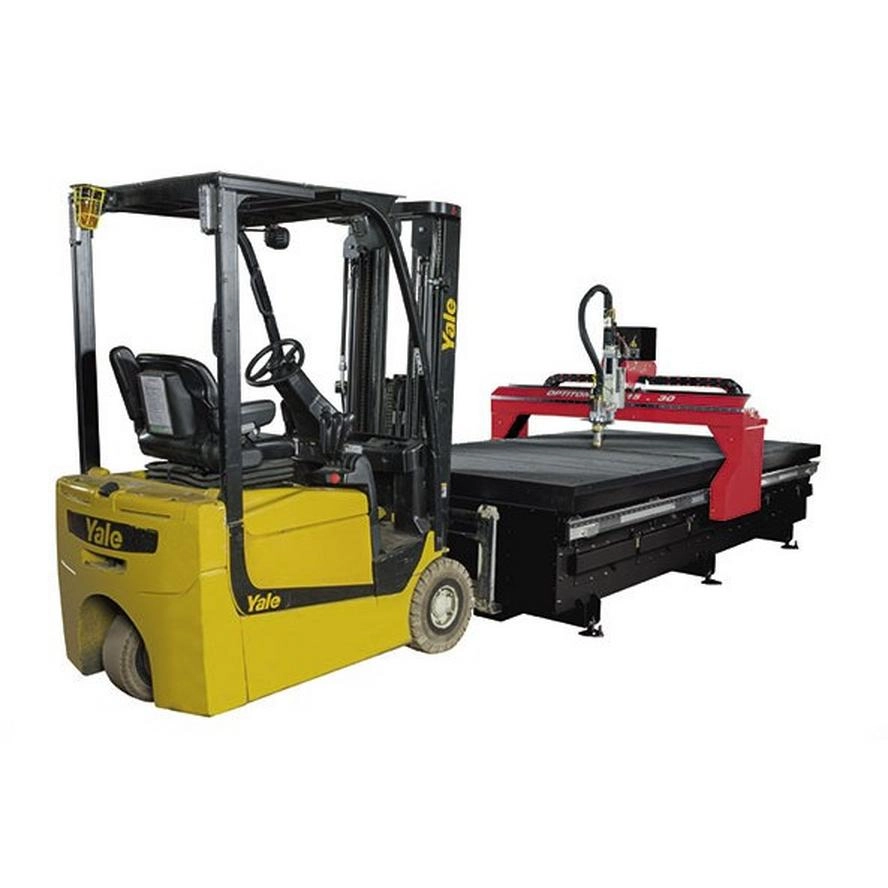

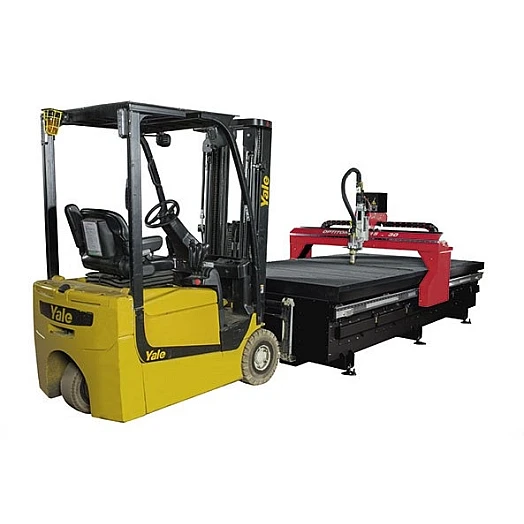

OPTITOME 2 lässt sich problemlos mit einem Stapler bewegen.

Technische Daten

General

Schneidbereich
1500 x 3000 mm, auf Anfrage ( 2100 x 1000 mm, 2000 x 4000 mm, 2000 x 6000 mm)
Schnittleistung
bis 50 mm
Laufbahnlänge
3170 mm, auf Anfrage (1370 mm, 4170 mm, 6320 mm)
Geschwindigkeit
15 m/Min (gemäss den Grenzwerten der Maschinenrichtlinie)
Positioniergenauigkeit
0,1 mm
Längsantriebseinheit
doppelte bürstenlose 750W Antriebseinheit
Querantriebseinheit
doppelte bürstenlose 750W Antriebseinheit
Querführung
Bearbeiteter Träger mit Linearschinen
Bauhöhe
700 bis 750 mm
Brenntisch
Segmente alle 600 mm

Vorteile

  • High Definition-Plasma Schneidsystem
  • Kompakte Einheit mit wenig Platzbedarf
  • Modularer Brenntisch mit Segmentabsaugung und herausnehmbaren Schlackewannen
  • Schneidbereich bis 2000 Breite – 6.000 mm Länge
  • Systempaket mit HPC III-Steuerung, automatisiert, intuitiv, leicht erlernbar

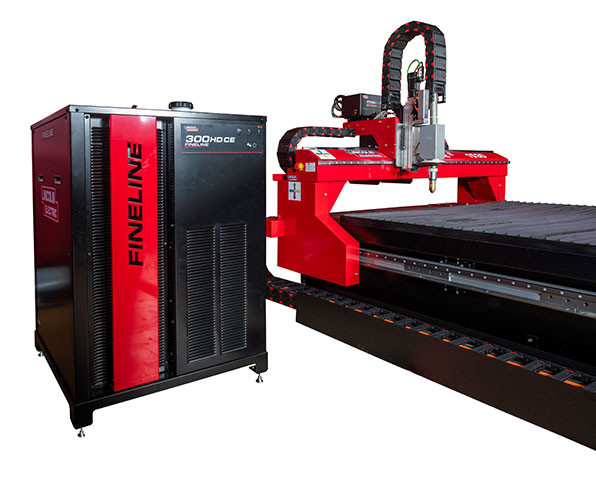

  • FineLine HD 170A oder 300A High Definition Plasmastromquelle

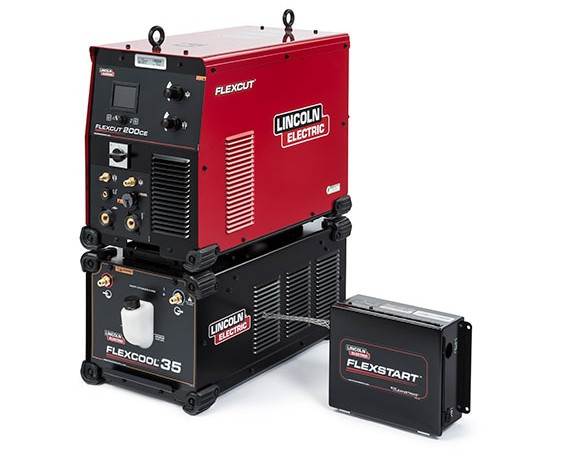

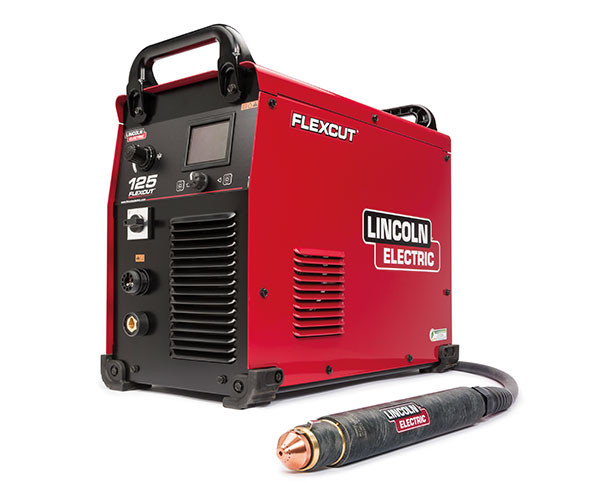

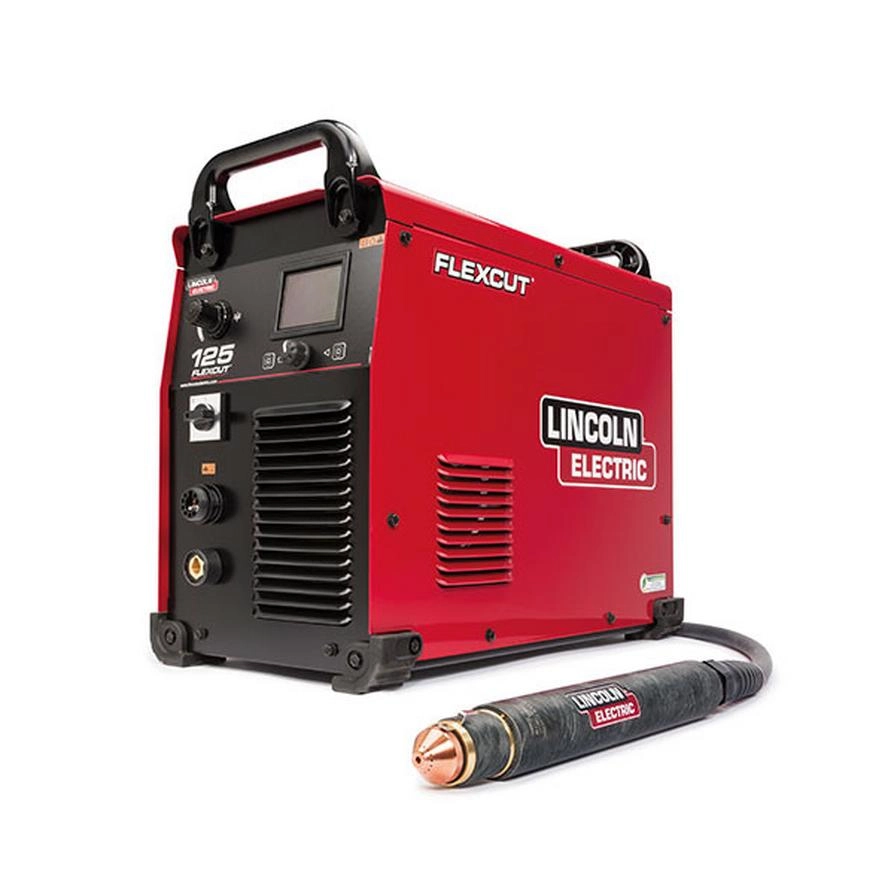

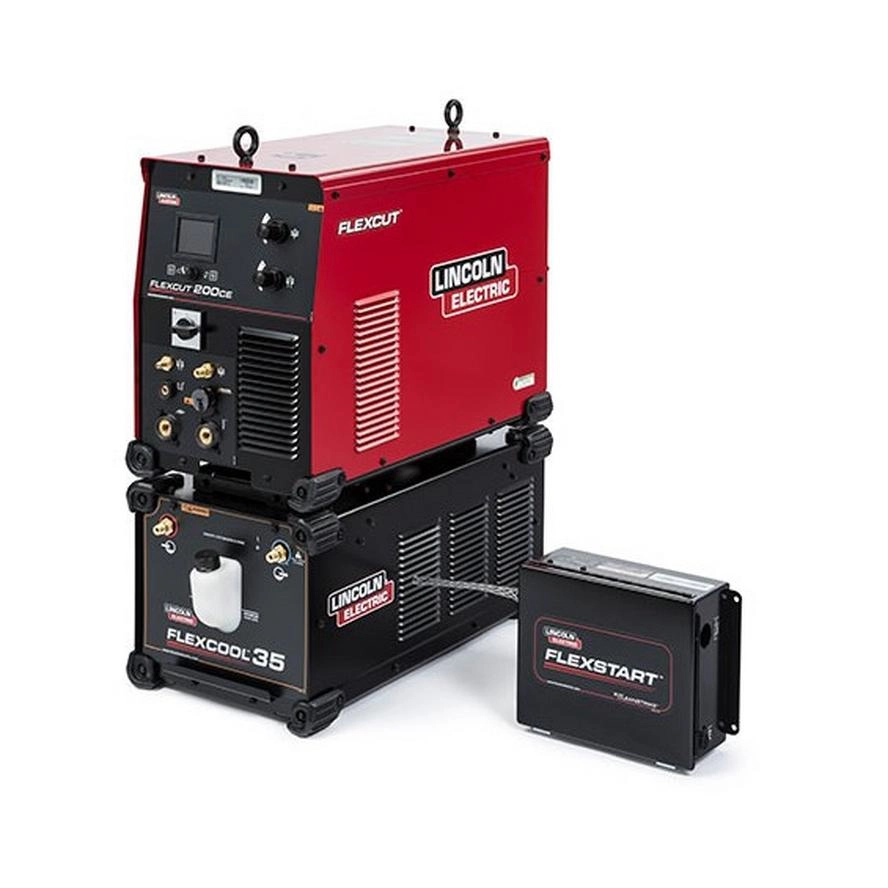

  • FLEXCUT 125 A oder 200 A Luft-Plasmastromquelle
  • Alle Komponenten von EINEM HERSTELLER!
  • 1 Jahr Garantie auf die Maschine, 3 Jahre Garantie auf die Plasmastromquellen
  • optionaler Autogenbrenner

Anwendung

  • Metallverarbeitende Betrieb
  • Spezialfahrzeug- hersteller
  • Handwerker und Künstler
  • Erstellen von Prototypen
  • Blechhersteller
