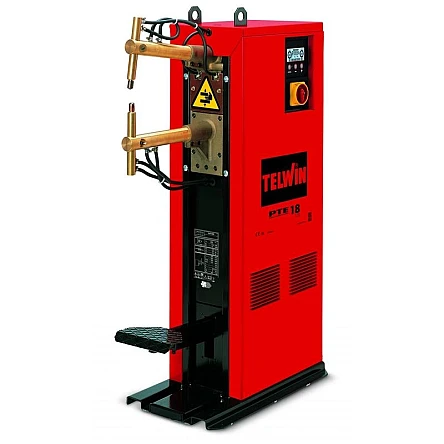

Telwin PTE 18 LCD 400V

Einstellung verschiedener Punktschweißparameter

Eigenschaften

DIGITAL-DISPLAY
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Telwin
  • Artikel-Nr: 824050
  • Max Schweissstärke auf 2 Bleche3 + 3 mm
  • Max Leistungsaufnahme22 kVA
  • Zweiphasige Netzspannung400 V
  • Netzfrequenz50 / 60 Hz
  • Max Leerlaufspannung2.6 V

Säulenwiderstandsschweißmaschine (Punktschweißmaschine) mit Schwenkarm und digitaler Mikroprozesssteuerung. Das digitale LCD-Multifunktionsbedienfeld ermöglicht folgende Betriebsarten: EASY (Einstellung des Punktschweißstroms und der Punktschweißzeit); EXPERT (Einstellung verschiedener Punktschweißparameter) mit der Möglichkeit bis zu 20 individuell erstellte Programme zu speichern.

CHF 6’110.10
exkl. MwSt.

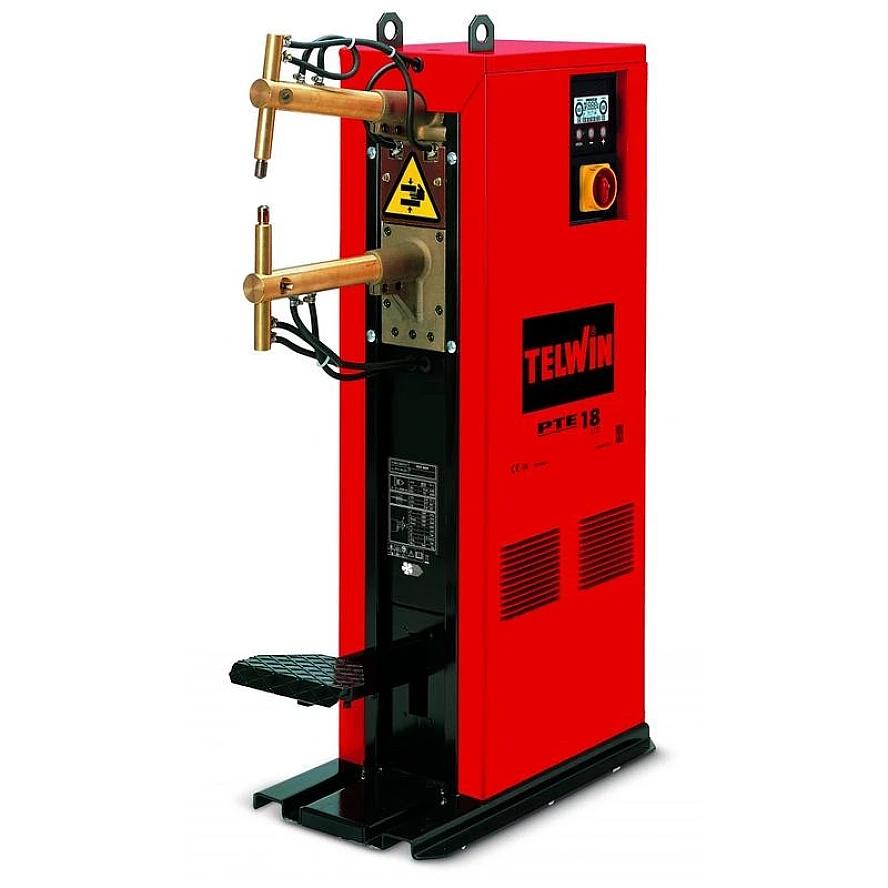

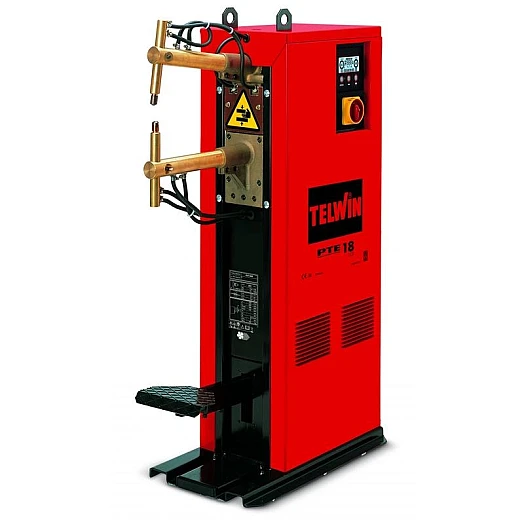

Telwin PTE 18 LCD 400V

Säulenwiderstandsschweißmaschine (Punktschweißmaschine) mit Schwenkarm und digitaler Mikroprozesssteuerung. Das digitale LCD-Multifunktionsbedienfeld ermöglicht folgende Betriebsarten: EASY (Einstellung des Punktschweißstroms und der Punktschweißzeit); EXPERT (Einstellung verschiedener Punktschweißparameter) mit der Möglichkeit bis zu 20 individuell erstellte Programme zu speichern.

Der kontinuierliche und pulsierte Betrieb sorgt für beste Schweißungen bei unterschiedlichen Stahlarten. Die Elektroden und Arme des Modells müssen wassergekühlt werden.

Technische Daten

General

Max Schweissstärke auf 2 BlecheMax Schweissstärke auf 2 Bleche
3 + 3 mm
Max LeistungsaufnahmeMax Leistungsaufnahme
22 kVA
Zweiphasige NetzspannungZweiphasige Netzspannung
400 V
NetzfrequenzNetzfrequenz
50 / 60 Hz
Max LeerlaufspannungMax Leerlaufspannung
2.6 V
NetzsicherungNetzsicherung
63 A
Leistungsfaktor (cosphi)Leistungsfaktor (cosphi)
0,7
Max PunktschweissstromMax Punktschweissstrom
9700 A
Nennleistung X=50%Nennleistung X=50%
15 VA
Max ElektrodenkraftMax Elektrodenkraft
190 daN
ElektrodenausladungElektrodenausladung
330 mm
EinschaltdauerEinschaltdauer
15 %
SchutzgradSchutzgrad
IP20
DimensionenDimensionen
79 x 32 x 128 cm
GewichtGewicht
118 kg

Vorteile

  • Punktschweißstromregelung (%), Punktschweißzeit (Zyklen), Schließ- und Geschwindigkeitskraft der Elektroden
  • Auswahl verschiedener Parameter des Punktschweißzyklus (Vorhaltezeit, Rampenzeit, Schweißzeit, Pausenzeit und Impulszahl)
  • Leicht abzulesendes LCD-Display
  • Mechanischer Antrieb über Fußpedal
  • Thermoschutz mit Anzeige

Dokumente

Betriebsanleitung
Ersatzteilliste
