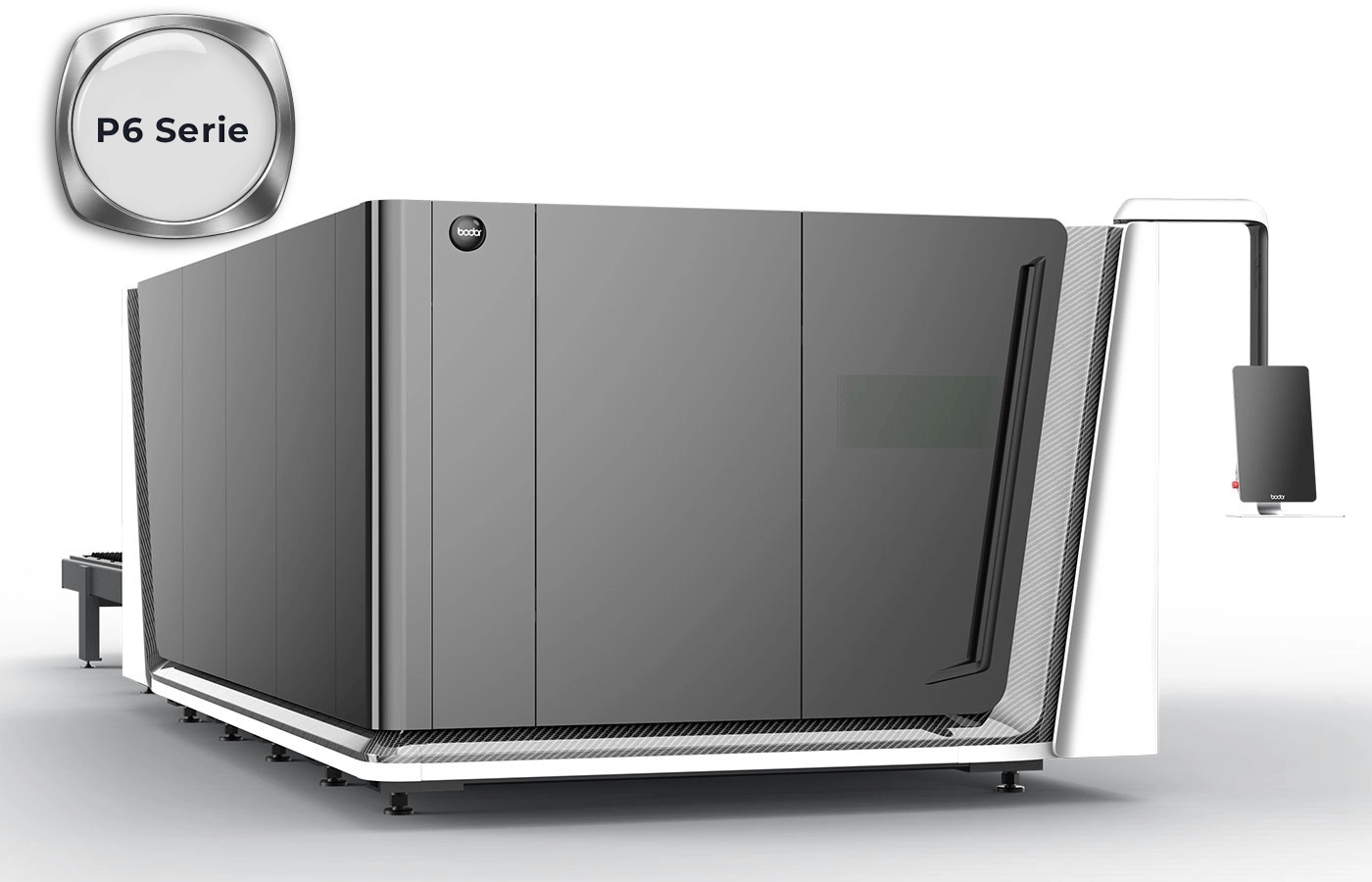

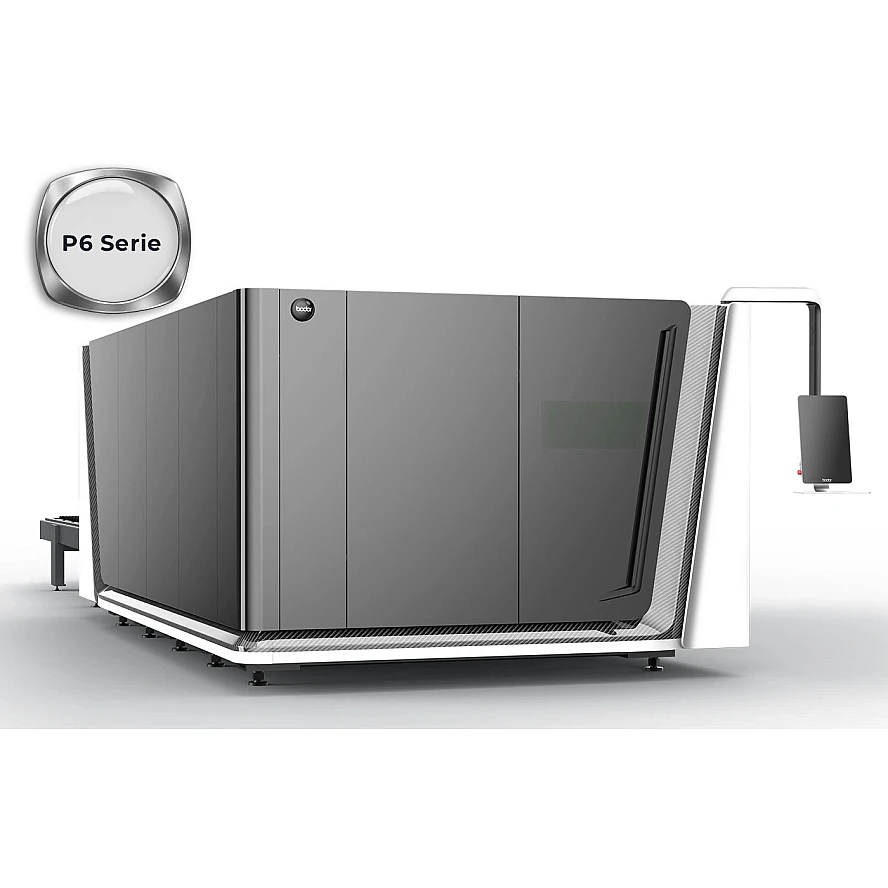

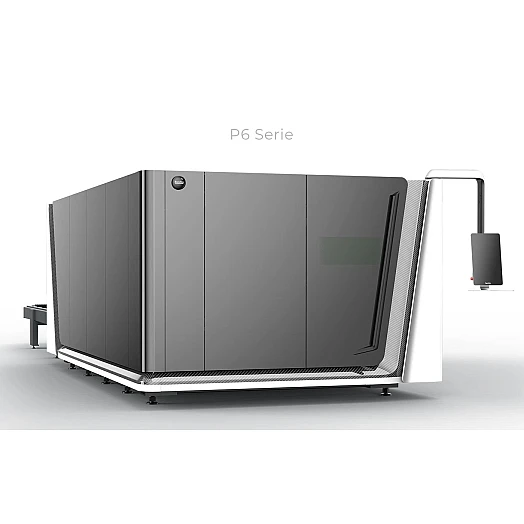

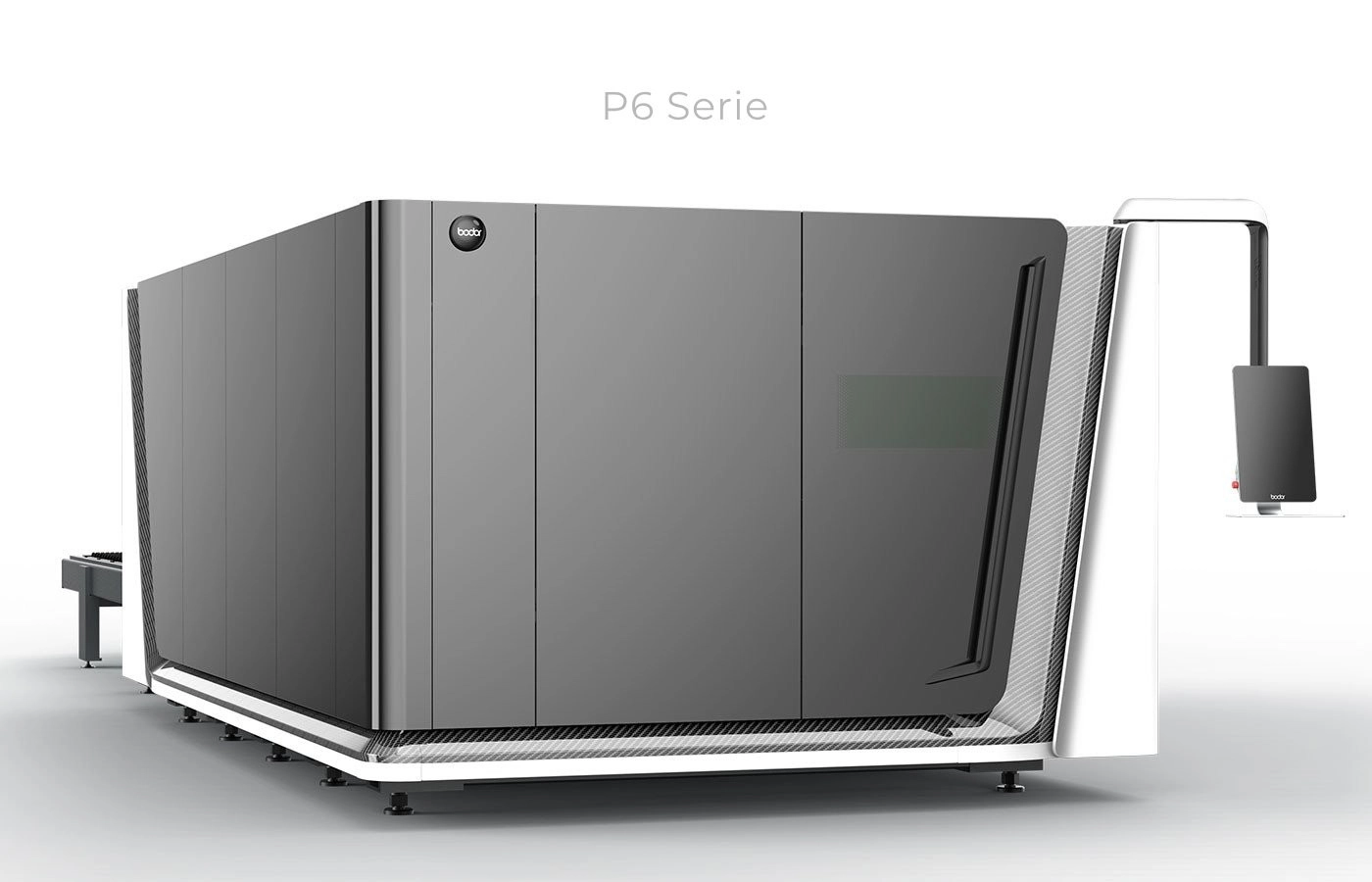

BODOR P6 Serie

Hochleistungs Laser Blechschneidmaschinen

  • Verfügbarkeit: Auf Bestellung - Kein Lager Artikel
  • Marke: BODOR
  • Arbeitsbereich6500 x 2500mm
  • Maximale Beschleunigung2.8G
  • Laser-Ausgangsleistung6000W / 12000W / 20000W / 24000W / 30000W / 40000W / 60000W

Die Blechlaserschneidmaschinen der P-Serie von Bodor sind der Inbegriff modernster Lasertechnologie und herausragender Leistung. Handwerkskunst, Automatisierungsfunktionen und Sicherheitsmaßnahmen wurden in unserer P-Serie fein abgestimmt, um ein unvergleichliches Schneiderlebnis zu bieten.

ProduktDurchmesserLängeArbeitsbereichLaserleistungMengePreis Pro Set

P6 Serie

Artikel-Nr P6S6W6525
6500 x 2500 mm
6000 W
Auf Anfrage

P6 Serie

Artikel-Nr P6S12W6525
6500 x 2500 mm
12000 W
Auf Anfrage

P6 Serie

Artikel-Nr P6S20W6525
6500 x 2500 mm
20000 W
Auf Anfrage

P6 Serie

Artikel-Nr P6S24W6525
6500 x 2500 mm
24000 W
Auf Anfrage

P6 Serie

Artikel-Nr P6S30W6525
6500 x 2500 mm
30000 W
Auf Anfrage

P6 Serie

Artikel-Nr P6S40W6525
6500 x 2500 mm
40000 W
Auf Anfrage

P6 Serie

Artikel-Nr P6S60W6525
4000 x 2000 mm
60000 W
Auf Anfrage

Bodor P-Serie Allround-Blechfaserlaserschneidmaschine

Die Blechlaserschneidmaschinen der P-Serie von Bodor sind der Inbegriff modernster Lasertechnologie und herausragender Leistung. Handwerkskunst, Automatisierungsfunktionen und Sicherheitsmaßnahmen wurden in unserer P-Serie fein abgestimmt, um ein unvergleichliches Schneiderlebnis zu bieten.

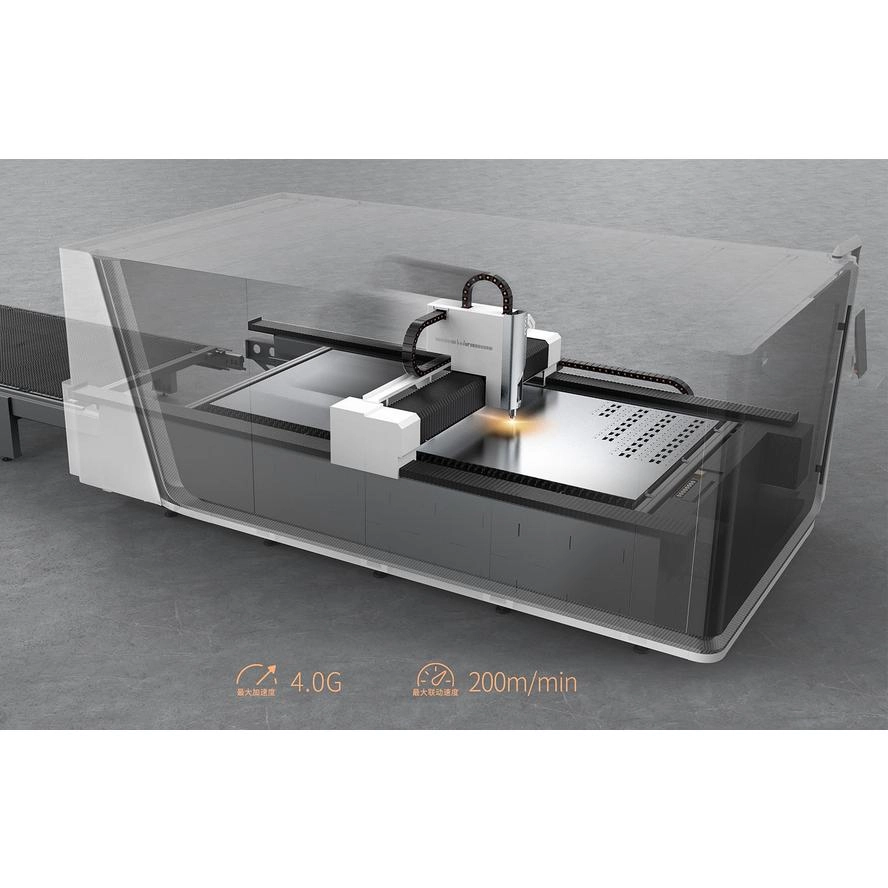

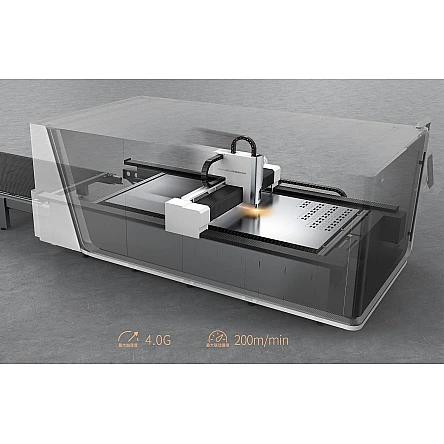

Die P- und D-Serie zeichnen sich durch einen Wechseltisch aus und werden je nach Schneidaufgabe mit bis zu 40 kW ausgeliefert. Wie bei allen Bodor-Lasermaschinen sind das neue, vollständig geschlossene Design und eine leistungsstarke Absauganlage für maximale Sicherheit und saubere Luft verantwortlich. Die P-Serie liefert maßgeschneiderte Lasereinheiten, die laut Bodor auf verschiedene Materialien wie rostfreien Stahl (max. 50 mm), unlegierten Stahl (max. 30 mm), Aluminium (max. 60 mm) oder Kupfer (max. 25 mm) angewendet werden können. Durch die schwingungsdämpfenden Eigenschaften und die Langlebigkeit des Maschinenbettes aus Sphäroguss wird eine hohe Genauigkeit über den Nutzungszeitraum der Maschine gewährleistet.

Die Maschinen werden nach der gleichen WYSWYG-Philosophie gesteuert wie ihre größeren Pendants und lassen sich unglaublich intuitiv programmieren und bedienen.

Elegante Kurven und schlankes Design

Die Touch-Steuerung in UI-Design mit einem 1.920 x 1.080 HD-Display aus gehärtetem Glas, eleganten Kurven und schlankem Design integriert sich perfekt in die Arbeitsumgebung und macht die Bedienung komfortabler. Der integrierte 21,5-Zoll-HD-Screen verbessert das Interaktionserlebnis zwischen Bediener und Maschine. Das intelligente Überwachungssystem gibt jederzeit Auskunft über den Bearbeitungsstatus der Maschine, der Betrieb ist somit sehr sicher und effizient. Das Betriebssystem Pro 2.0 unterstützt die Eingabe und das intelligente Layout verschiedener Schnittgrafiken, die automatische Optimierung von Schnittaufträgen, die Kantensuche, Konturerkennung und die Positionierung. Eine IoT-Cloud-Plattform für Faserlaser-Maschinen unterstützt den Industrie 4.0-Standard weitgehend.

Die integrierte Datenbank liefert dem Benutzer Informationen über Leistung und Energieeinsparung für maximale Effizienz der Produktion. Bodor-Hochleistungslaser zeichnen sich laut Hersteller durch eine breite Palette an möglicher Wellenlänge, exzellenter Strahlqualität, Single-/Multi-mode-Optionen, hoher Stabilität und eine äußerst lange Lebensdauer aus. Bei dem automatischen Düsenwechsler wurde in Folge ein hochpräzises Kontrollsystem verwendet, um den automatischen Austausch der Düse zu perfektionieren. Somit wird die Zeit für den manuellen Austausch der Düse eingespart und die Effizienz der Bearbeitung weiter verbessert. Neueste automatische Kalibrier- und Reinigungsfunktionen gewährleisten höchste Produktivität und keine Standzeiten. Das vollständig geschlossene Gehäuse bietet wiederum maximale Sicherheit.

Hohe Leistung für Ihre hohe Effizienz

Funktionen und Verbesserungen

Kantenfindung in einer Sekunde

Unsere Space Eye-Technologie in der Bodor P-Serie sorgt für eine schnelle Materialpositionierung und Fokuskalibrierung. Mithilfe einer optischen Kamera erkennt das System automatisch die Position des Materials und lokalisiert dann innerhalb von 3 Sekunden seine Scheitelpunkte und seinen Winkelversatz. Diese visuelle und algorithmische Innovation rationalisiert Abläufe, ermöglicht automatisches Schneiden, Erkennen und Fokusausgleich und spart so wertvolle Arbeitszeit.

Visuelle Kollisionsvermeidung

Unsere hochintelligente visuelle Kollisionsvermeidungstechnologie bietet mehrdimensionale Warnungen, die für verschiedene Betriebsszenarien geeignet sind. Benutzer können Modi mit hoher oder niedriger Empfindlichkeit auswählen, um die Sicherheit des Bedieners zu gewährleisten und Bedenken hinsichtlich Kollisionen und Sicherheit während des Gerätebetriebs zu beseitigen.

Aktive Hindernisvermeidung durch Laserkopf

Um die Stabilität des Schneidprozesses aufrechtzuerhalten, verwenden wir optimierte Tracking-Algorithmen, um Hindernisse im Voraus zu erkennen und dem Motor eine optimale Leistung zu ermöglichen. Wenn ein Hindernis erkannt wird, reagiert das System schnell und weicht dem Hindernis aus. Dadurch werden Verzerrungsprobleme beim Chargenschneiden dünner Bleche behoben und hocheffiziente Schneidergebnisse gewährleistet.

Automatischer Düsenwechsler

Die Bodor P-Serie bietet den Komfort eines schnellen Düsenwechsels ohne manuellen Eingriff. Es umfasst außerdem automatische Kalibrierungs- und Reinigungsfunktionen, wodurch wiederholte manuelle Arbeiten reduziert und Zeitkosten gespart werden. Ein hochpräzises Übertragungssystem garantiert Genauigkeit und Stabilität bei jedem Wechsel und sorgt für Zuverlässigkeit. Das vollständig geschlossene Schutzdesign sorgt für zusätzliche Sicherheit.

Bevel Cutting

Unsere Bevel Cutting Technologie ermöglicht präzises Winkelschneiden und unterstützt verschiedene Fasenformen. Dies führt zu lückenlosen Montagelösungen, reduziert die Zusatzstoffkosten und vereinfacht den Schweißprozess. Dies verbessert nicht nur die Schweißqualität, sondern reduziert auch die Arbeits- und Materialkosten und erfüllt so hohe Schweißanforderungen.

Verschachtelung von Resten

Unsere Verschachtelung von Resten ist sehr praktisch, denn sie ermöglicht eine grafische Ausgabe mit nur einem Smartphone-Foto. Dieses integrierte System ermöglicht den Aufruf von Programmen in der Schneidesoftware und vervollständigt die Verschachtelung automatisch ohne komplexe Messungen. Es zeichnet sich außerdem durch seine stabile Anpassungsfähigkeit an verschiedene komplexe Produktionsumgebungen aus und bietet den Anwendern eine bequeme Schachtelungslösung.

Kompatible Verschachtelungssoftware mit Tekla

Die Verschachtelungssoftware für die Bodor P-Serie ist sehr gut mit der Tekla-Software kompatibel. Sie kann die Gesamtzeichnung automatisch in einzelne Teile aufteilen und dabei die Teileattribute, einschließlich Material, Dicke und Menge, direkt einlesen. Die mehrschichtige Anzeige macht das Markieren, Umreißen und Beschriften noch einfacher. Die intelligente Anpassung wählt automatisch die am besten geeigneten Schneidparameter auf der Grundlage der Materialinformationen aus, um eine effiziente Verschachtelung zu erreichen und die Blechausnutzung zu maximieren. Diese Integration verbessert die Arbeitseffizienz und spart Zeit und Ressourcen.

Design

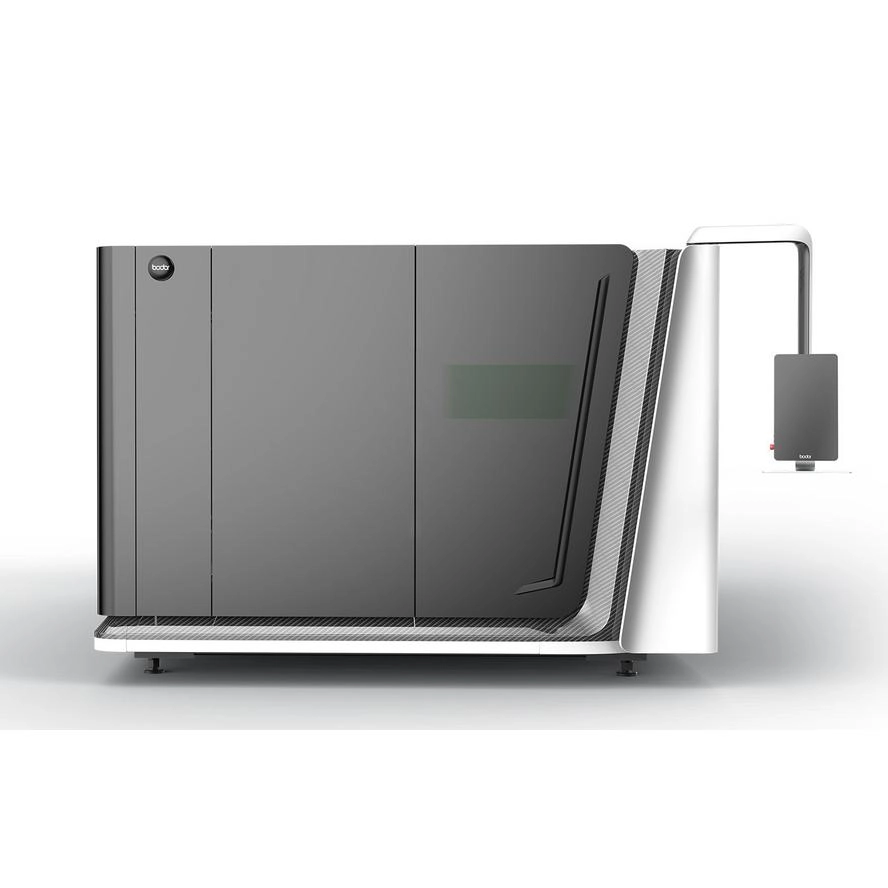

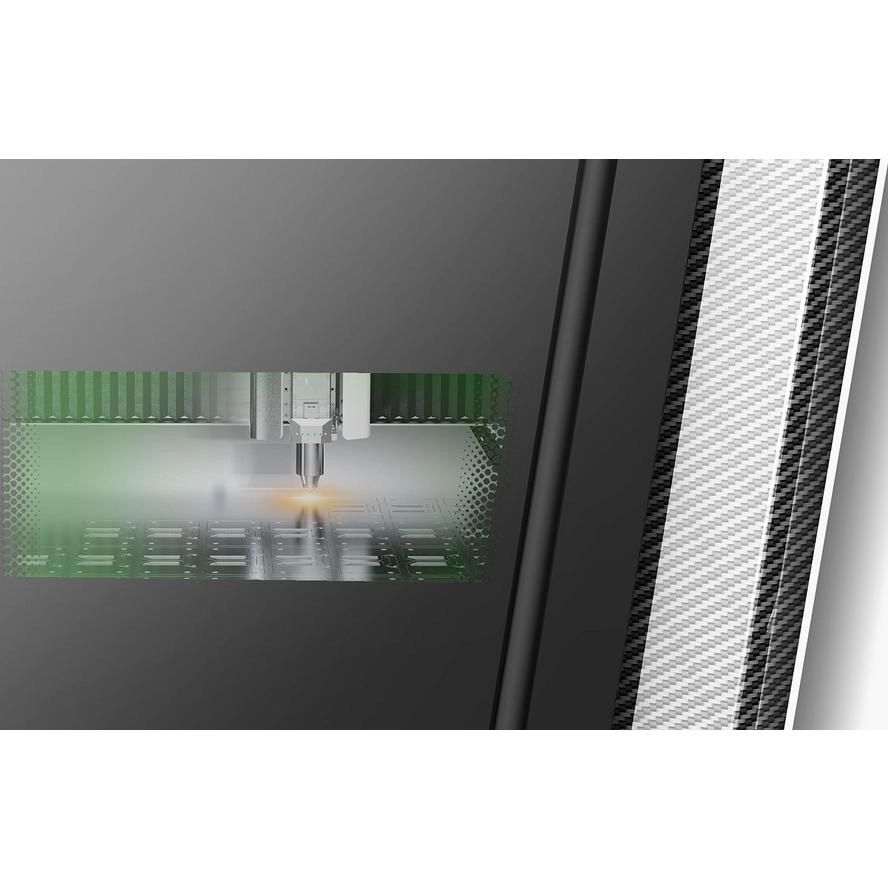

Das neue, vollständig geschlossene Design und die leistungsstarke Absauganlage sorgen für maximale Sicherheit und saubere Luft. Der integrierte 21,5-Zoll-HD-Touchscreen verbessert das Interaktionserlebnis zwischen Bediener und Maschine. Das intelligente Überwachungssystem gibt jederzeit Auskunft über den Bearbeitungsstatus der Maschine. Der Betrieb ist sicherer und effizienter. Selbstverständlich mit CE- und ETL-Zertifizierungsstandards.

Anwendungsbereich

Für Karbonstahl, Edelstahl, Aluminium, Kupfer und legierte Metalle Laserschneidmaschinen von Bodor sind für das breitgefächerte Anforderungsprofil der Werkstückverarbeitungsindustrie entwickelt worden. Anwendung finden diese Maschinen in der Elektronik, Elektrotechnik, mechanische Hardware, Lithium Verpackungs- , Solar- , sowie LED- und Automobilindustrie.



Technische Daten

General

Arbeitsbereich
6500 x 2500mm
Maximale Beschleunigung
2.8G
Laser-Ausgangsleistung
6000W / 12000W / 20000W / 24000W / 30000W / 40000W / 60000W
Positioniergenauigkeit der X/Y-Achse
±0.05mm/m
Genauigkeit der Neupositionierung der X/Y-Achse
0.03mm
X/Y-Achse max. Verbindungsgeschwindigkeit
200m/min
