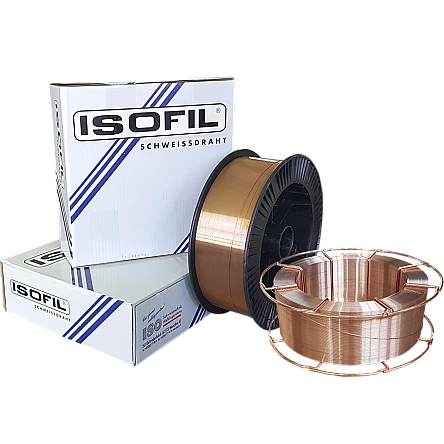

AWD 23 - MIG
Marke: ISOFIL

AWD 23 - MIG

Kupferschweissdraht
Schweissdraht zum Schweissen von Cu, Sn- Bronzen sowie gut geeignet für Ms mit Ms oder Ms mit anderen Cu- Legierungen, Fe-Werkstoffen und Gusseisen.

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

PA Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

PB Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

PC Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

PE Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

PF Schweissposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

  • PA
  • PB
  • PC
  • PE
  • PF
  • Verfügbarkeit: Voraussichtlich auf Lager

Schweissdraht zum Schweissen von Cu, Sn- Bronzen sowie gut geeignet für Ms mit Ms oder Ms mit anderen Cu- Legierungen, Fe-Werkstoffen und Gusseisen.

  • Normbezeichnung (EN IS0 24373)CuSnP6 Cu5180
  • Werkstoff-Nr.2.1022
  • AWS A5.7: ERCuSn-A
  • EinteilungNickel- und Kupferlegierungen
  • AnalyseCu - Sn - P - Sonst.

Ab CHF 713.25

exkl. MwSt.

ProdukteBeschreibungTechnische DatenLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPERollenformLieferbarkeitMengePreis Pro Spule

ISOFIL AWD 23

Artikel-Nr AWD2308
0.8 mm
15 Kg
BS300

BS300 metall pic

MTO
Pro Spule
CHF 846.00
Ab 10 Spule
CHF 761.40
Ab 30 Spule
CHF 719.10
Ab 63 Spule
CHF 676.80

ISOFIL AWD 23

Artikel-Nr AWD2310
1.0 mm
15 kg
BS300

B300 metall



Vsl
Pro Spule
CHF 731.25
Ab 10 Spule
CHF 658.13
Ab 30 Spule
CHF 621.56
Ab 63 Spule
CHF 585.00

ISOFIL AWD 23

Artikel-Nr AWD2312
1.2 mm
15 kg
BS300

B300 metall



Vsl
Pro Spule
CHF 713.25
Ab 10 Spule
CHF 641.93
Ab 30 Spule
CHF 606.26
Ab 63 Spule
CHF 570.60
Vsl = Voraussichtlich am Lager
TBD = To be discontinued

BS300 (Metall) => benötigt kein Adapter
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Beschreibung

ISOFIL AWD 23

Schweissdraht zum Schweissen von Cu, Sn- Bronzen sowie gut geeignet für Ms mit Ms oder Ms mit anderen Cu- Legierungen, Fe-Werkstoffen und Gusseisen.

Sonderangaben:

Bei Wanddicken über 6 mm ist Vorwärmen auf 250°C erforderlich Bei MIG-Auftragschweissen auf Eisenwerkstoffe wird das Impuls-Lichtbogenschweissen empfohlen.

Grundwerkstoffe:

Kupfer-Zinn-Legierungen, z.B. Bronze mit 4-8% Sn, Kupfer-Zink-Legierungen (Messing), Lupfer,Zinn-Zink-Blei-Gusslegierungen, Auftragsschweissungen auf Gusseisen und Stahl.

Technische Daten

General

Normbezeichnung (EN IS0 24373)
CuSnP6 Cu5180
Werkstoff-Nr.
2.1022
AWS
A5.7: ERCuSn-A
Einteilung
Nickel- und Kupferlegierungen
Analyse
Cu - Sn - P - Sonst.

Schutzgase

Schutzgase
EN ISO 14175 : I1, I3

Chemische Zusammensetzung (typische Werte in %)

Cu
Basis
Sn
6.00 - 6.60
P
0.20 - 0.25
Sonst.
< 0.5

Mechanische Eigenschaften des reinen Schweissgutes

Wärmebehandlung
unbehandelt
Zugfestigkeit (MPa)
260
Dehnung (%) A5 (%)
20
Kerbschlagarbeit ISO-V (J) +20°C
32
Härte (HB)
80

Physikalische Eigenschaften

Dichte (kg/dm3)
8.7
Schmelzbereich (°C)
910 - 1040
Wärmeleitfähigkeit (W/ m x K)
75
Längenausdehnungskoeffizient (10-6/K)
18.1
Elektrische Leitfähigkeit (m/ Ω x mm2)
6 - 7
Spez. elekt. Widerstand (Ω x mm2 /m)
0.143 - 0.167
Trocken lagern


Dokumente

TDB
