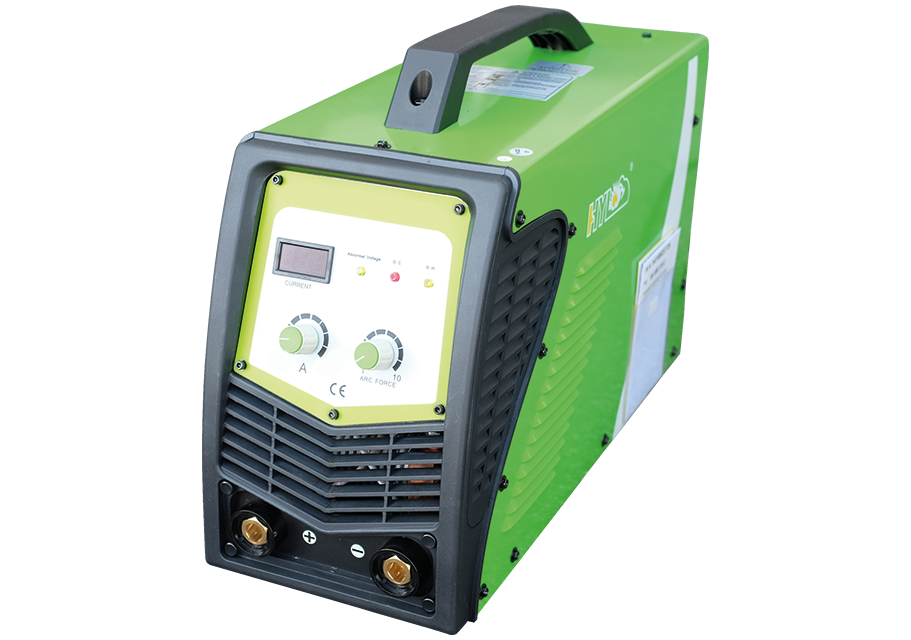

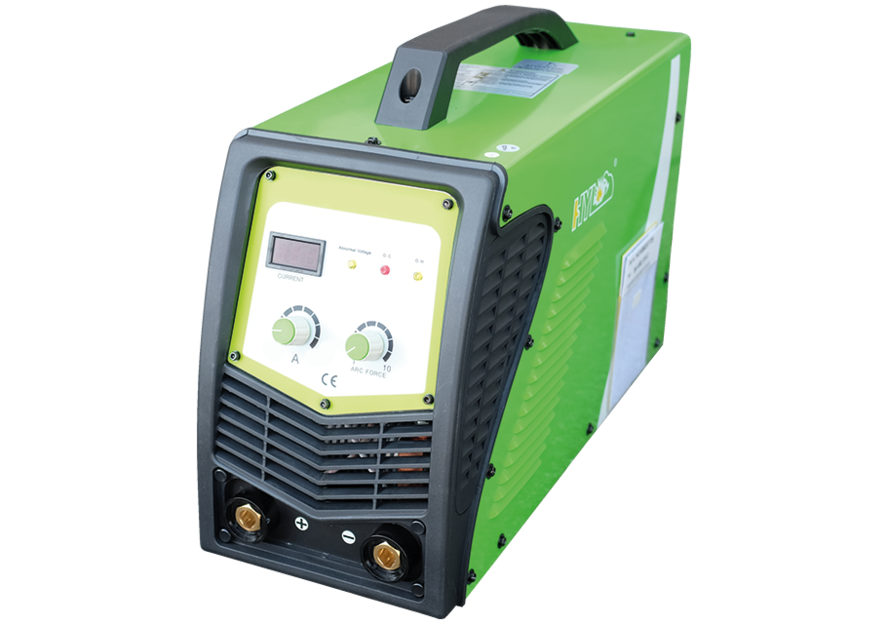

Green Line ARC 250 - Elektrodenschweissanlage -

Leistungsstarkes Elektroden-Schweissgerät

Schweissverfahren

E-Hand
MMA - Elektrodenschweissen (Manual Metal Arc)

Unter MMA versteht man das Lichbogenschweissen oder Elektrodenschweissen.

Hot-Start
WIG Liftarc
ARC-Force / Anti-Stik
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Green Line
  • Artikel-Nr: 200250400-Set
  • Ampère20 - 250 A
  • Einschaltdauer80 % bei 250 A
  • Elektroden ø1.6 - 4.0 mm (5.0 mm)
  • Netzspannung400 V
  • Netzsicherung20 A

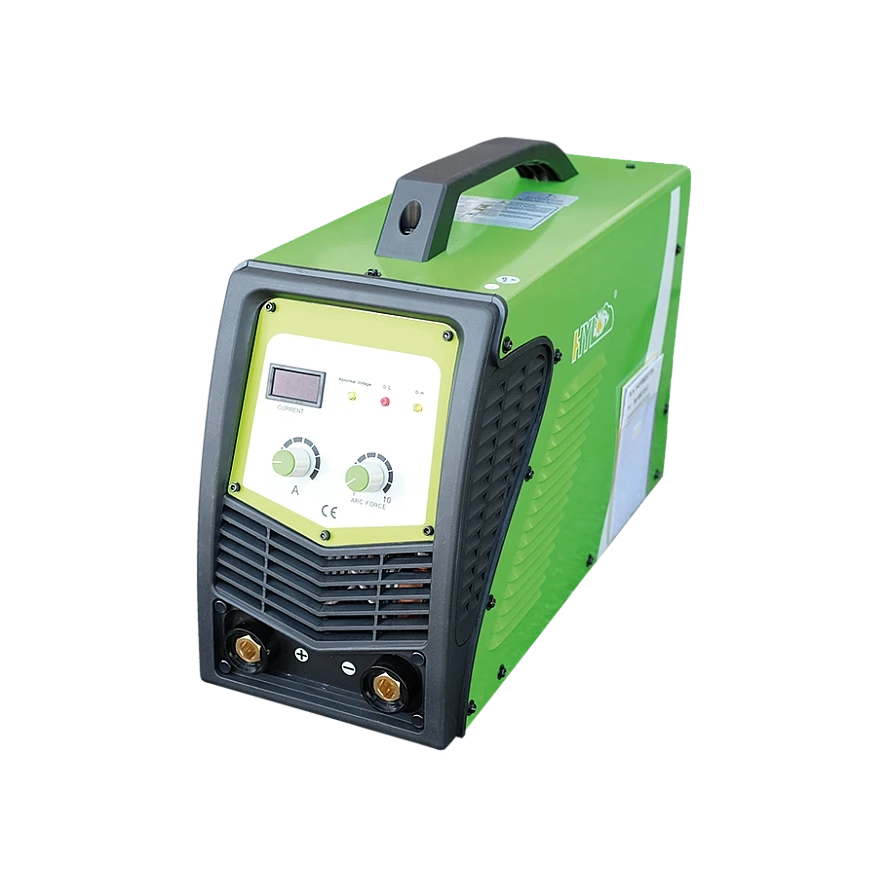

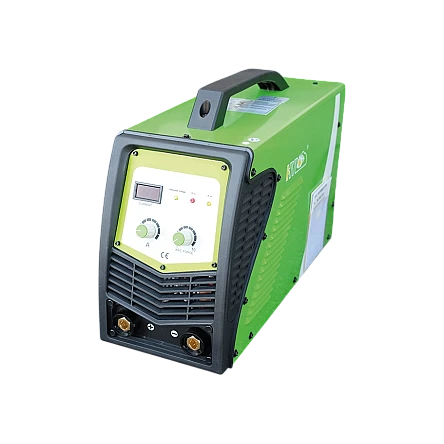

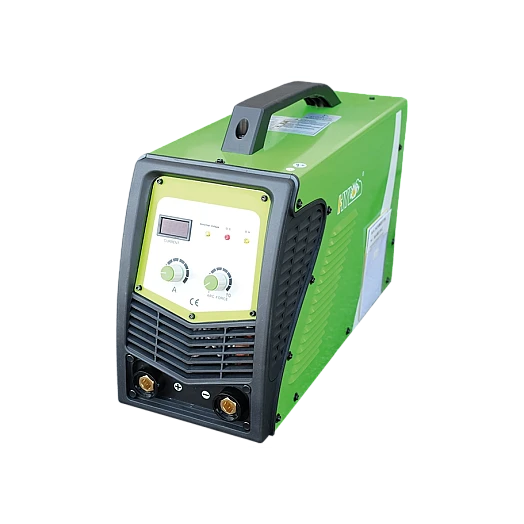

Green Line  ARC 250 Elektrodenschweiss-Inverter (IGBT) besitzen sehr gute Schweiss- und Zündeigenschaften. Die Anlagen sind mit Hot-Start und Anti-Stick Vorrichtung versehen. Dank der Digitalanzeige können die Ampère genau und sehr fein eingestellt werden. Robust gebaut mit schlagfestem Gehäuse aus Metall. Tragbar dank Inverter-Technologie. Mit Hyl Arc 250 ist das Verschweissen von Standard-Elektroden bis 4.0mm im Dauerbetrieb und 5.0mm Standard. Es können alle Sorten Elektroden verschweisst werden (ausser die zellulose Typen z.B. 6010). Dank Thermoschutz kann das Gerät nicht überlastet werden. Ihre HYL Anlage ist thermisch gekühlt und spritzwasserfest.

CHF 998.00
exkl. MwSt.

Green Line ARC 250 - Elektrodenschweissgerät -

Green Line ARC 250 Elektrodenschweiss-Inverter (IGBT) besitzen sehr gute Schweiss- und Zündeigenschaften. Die Anlagen sind mit Hot-Start und Anti-Stick Vorrichtung versehen. Dank der Digitalanzeige können die Ampère genau und sehr fein eingestellt werden.

Robust gebaut mit schlagfestem Gehäuse aus Metall. Tragbar dank Inverter-Technologie. Mit Green Line Arc 250 ist das Verschweissen von Standard-Elektroden bis 4.0mm im Dauerbetrieb und 5.0mm Standard. Es können alle Sorten Elektroden verschweisst werden (ausser die zellulose Typen z.B. 6010). Dank Thermoschutz kann das Gerät nicht überlastet werden. Ihre Green Line Anlage ist thermisch gekühlt und spritzwasserfest.

Auswahl des Schweissstroms

Materialstärke (mm) Elektroden- Durchmesser (mm) Durchschnittlicher Schweißstrom (A)
1.6 mm 1.6 mm 40 A
2.0 mm 2.0 mm 55 A
2.0 - 3.0 mm 2.5 mm 70 A
3.0 - 5.0 mm 3.2 mm 110 A
3.0 - 10.0 mm 4.0 mm 160 A
> 8.0 mm 5.0 mm 200 A
> 10.0 mm 6.0 mm 290 A

Prinzip des E-Handschweißens mit umhüllten Stabelektroden



Eigenschaften des E-Hand-Schweissen



Arc Force

Erhöht den Lichtbogendruck bei kleinerer Spannung und verhindert während des Schweißens ein Festkleben der Elektrode im Schweißbad. Arc Force bewirkt eine kurzzeitige Erhöhung des Ausgangsstromes, wenn der Lichttbogen zu kurz ist und sorgt für eine konstante, ausgezeichnete Lichtbogenleistung. Außerdem erleichtert es das Zwangslagenschweißen mit hervorragenden Schweißergebnissen mit verschiedenen Elektrodentypen (rutil, basisch oder Zellulose). Die Feinjustierung der Arc Force erfolgt über einen Drehschalter: Minimum für sanften Lichtbogen und wenig Spritzer (rutil, basisch) und Maximum für einen härteren Lichtbogen und tieferen Einbrand.


Hot Start

Kurze Erhöhung des Ausgangsstroms (0,5 s) während des Zündens. Dadurch wird der Lichtbogen schnell und zuverlässig gezündet. Hot Start – für ausgezeichnetes Zündverhalten ohne Kleben der Elektrode und metallurgische Fehler in der Naht.


Anti-Stick

Elektronische Minimierung des Kurzschlussstroms im Falle eines längeren Festklebens der Elektrode. Im Kurzschluss kann die Elektrode leicht vom Werkstück gelöst werden; die Elektrode glüht nicht aus, Elektrodenhalter und Schweißleitung bleiben unbeschädigt. Gleichzeitig wird der Bediener geschützt.


Fugenhobeln

Industrielle E-Hand-Schweißgeräte mit ausreichend Strom und Spannung können zum Schneiden und Fugenhobeln verwendet werden, wie zum Beispiel zum Schneiden von Nuten oder Entfernen von Rissen auf Stahl, Guss und Kupferlegierungen (Kohlelichtbogen-Fugenhobeln). Mit einem speziellen Brenner wird dabei ein starker Luftdruckstrahl in den Lichtbogenbereich gelenkt, der das geschmolzene Metall entfernt. Die Elektrode besteht aus Graphit und Legierungselementen sowie einer Kupferbeschichtung.

Technische Daten

General

AmpèreAmpère
20 - 250 A
EinschaltdauerEinschaltdauer
80 % bei 250 A
Elektroden øElektroden ø
1.6 - 4.0 mm (5.0 mm)
NetzspannungNetzspannung
400 V
NetzsicherungNetzsicherung
20 A
SchutzklasseSchutzklasse
IP 21 S / CE
DimensionenDimensionen
380 x 163 x 255 mm
GewichtGewicht
11 kg

Vorteile

  • IGBT Inverter.
  • Hohe Einschaltdauer.
  • Schweissen von allen (ausser Cellulose 6010) Elektroden- Typen.
  • Stabiler, konstanter Lichtbogen.
  • Einfach zu bedienen.
  • Automatische Spannungsregelung.
  • Leichtes und tragbares Gerät.
  • Komplett mit Zubehör.

Zubehör ISO

  • Schweisskabel 35mm2 L=5m Elektroden Halter 250A (35EHOD3050)
  • Schweisskabel 35mm2 L=5m Erdkabelzange 400A (8081060)

Anwendung

  • Metallbau
  • Schlossereien
  • Baustellen
  • Montagearbeiten
  • Instandsetzung
  • Hydraulik

Werkstoffe

  • Baustähle
  • Cr-Ni-Stahl
  • Guss
  • Aluminium und Aluminiumlegierungen

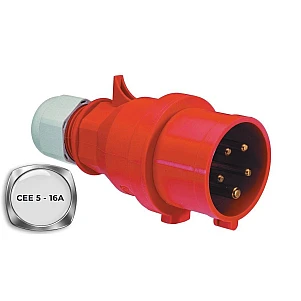

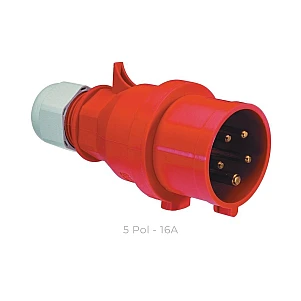

Optionale Zubehör

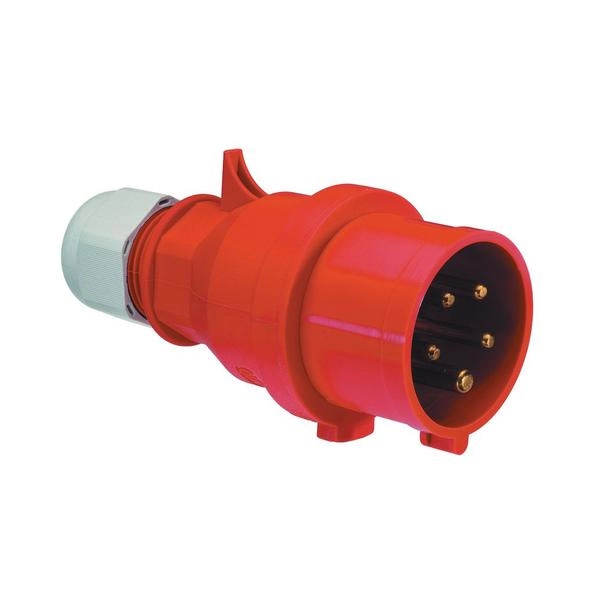

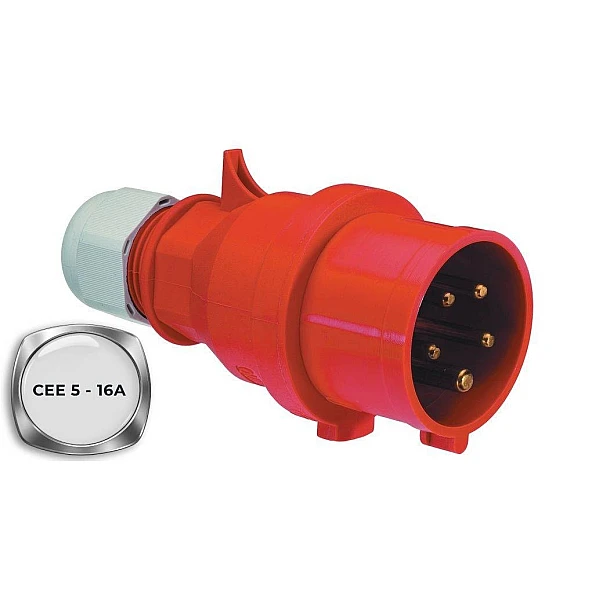

  • Spannung: 400 V
  • Stromstärke: 16 A
  • Stecker-Typ: EURO 1 - 5 Pol
  • Schutzklasse: IP 44
CHF 21.50
  • Schutz-Stufen: DIN 9 - 13
  • Sichtfeld: 97 x 42 mm
  • Optische Klasse: --
  • Sensoren: 2 Sensoren
  • Lichtempfindlichkeit: --
CHF 99.05
  • Normbezeichnung (EN IS0): E 42 4 b 12 h 10
  • AWS: A5.1: E 7016
  • Analyse: C - Mn - Si
AB CHF 11.50

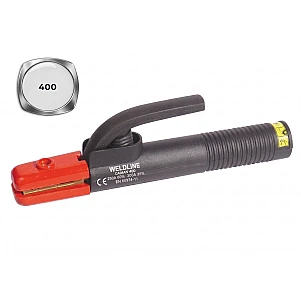

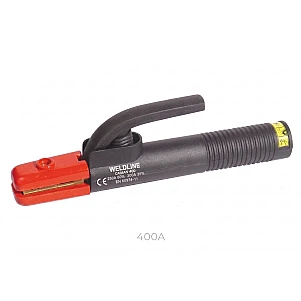

  • Stromstärke: 400 A bei 35% ED
  • Elektroden ø: bis 5.0 mm
  • Kabeldurchmesser: 50 mm2
  • Länge:
CHF 24.50
CHF 165.20
CHF 216.60
  • Normbezeichnung (EN IS0): 2560-A: E38 2 B 12 H10
  • AWS: A5.1:E7016-H8
  • Einteilung: un- und niedriglegierte Stähle
  • Analyse: C - Mn - Si
AB CHF 17.00
  • Grösse: 9 -10 - 11
  • Form: ergonomisch gerformt
  • Material: glattes Ziegenleder
AB CHF 13.55
  • Grösse L: L = 90 x 60 cm
  • Grösse XL: XL = 105 x 60 cm
  • Material: Spaltleder / Kevlar Nähte / Eingesäumt
AB CHF 66.00
  • Grösse: XL - XXL - XXXL
  • Material: Rindspaltleder (Brustpartie, Seitenteile und Ärmel)
AB CHF 169.00
  • Glässergrässe: 80 x 110 mm oder 90 x 110 mm
  • Schutzstufe: DIN 9
  • Auslieferungsform: Schild mit Strahlenschutz- und Vorsatzgläser
CHF 94.40
  • Kanten: Spitz und Flach - Gehärtet
  • Material: Hartmetall, Gehärtet, Holz
  • Handgriff: Oval-Holz ca. ø 35mm
  • Länge:
CHF 26.25
  • Geeignet für: Stahl
  • Bürstenreihe: 3- reihig
  • Material: Stahldraht / Holzgriff
  • Form: glatt konisch
CHF 15.00
  • Anschlussleistung: 230V / 180W
  • Thermostat verstellbar: von 30 - 110°C
  • Geeignet für max.: 6 kg Elektroden
  • Gewicht: 4 kg
CHF 325.00

Dokumente

Betriebsanleitung
