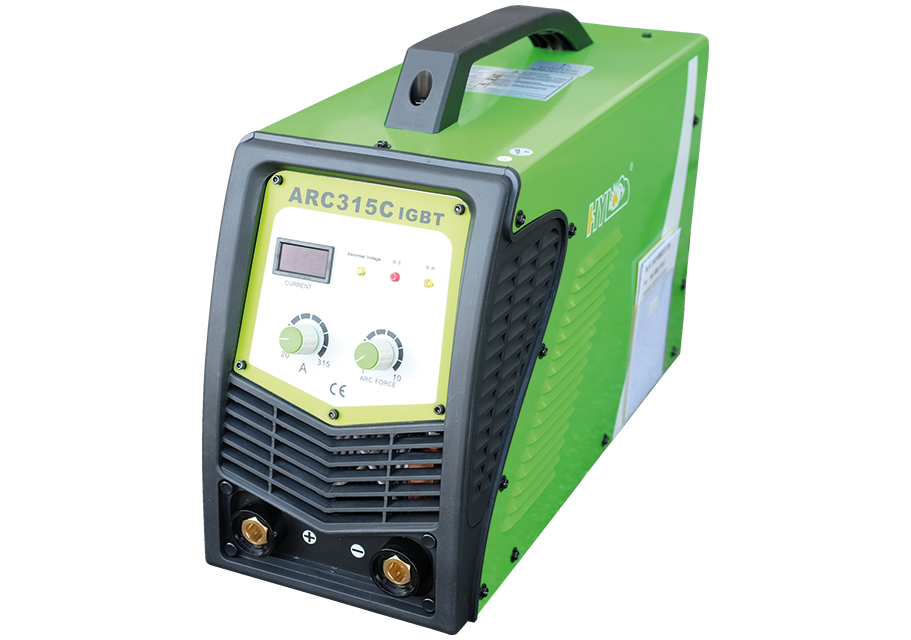

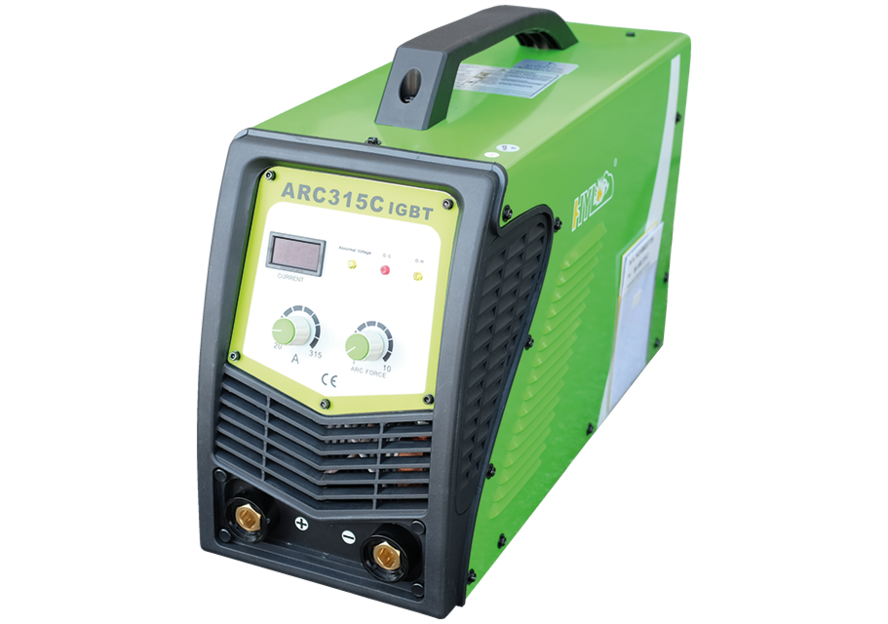

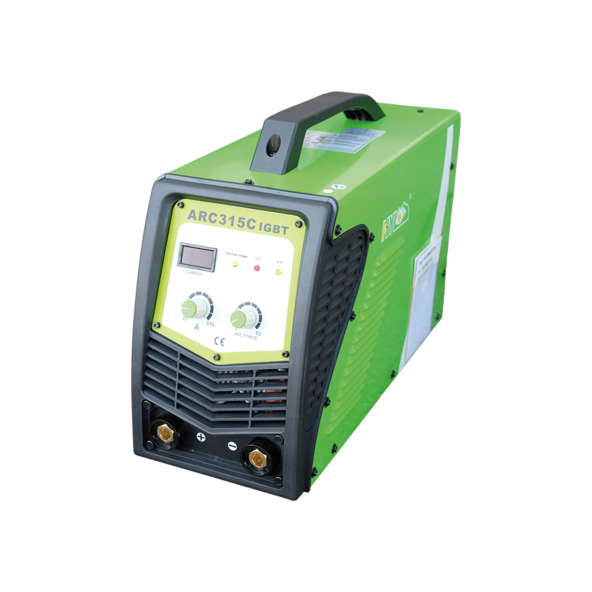

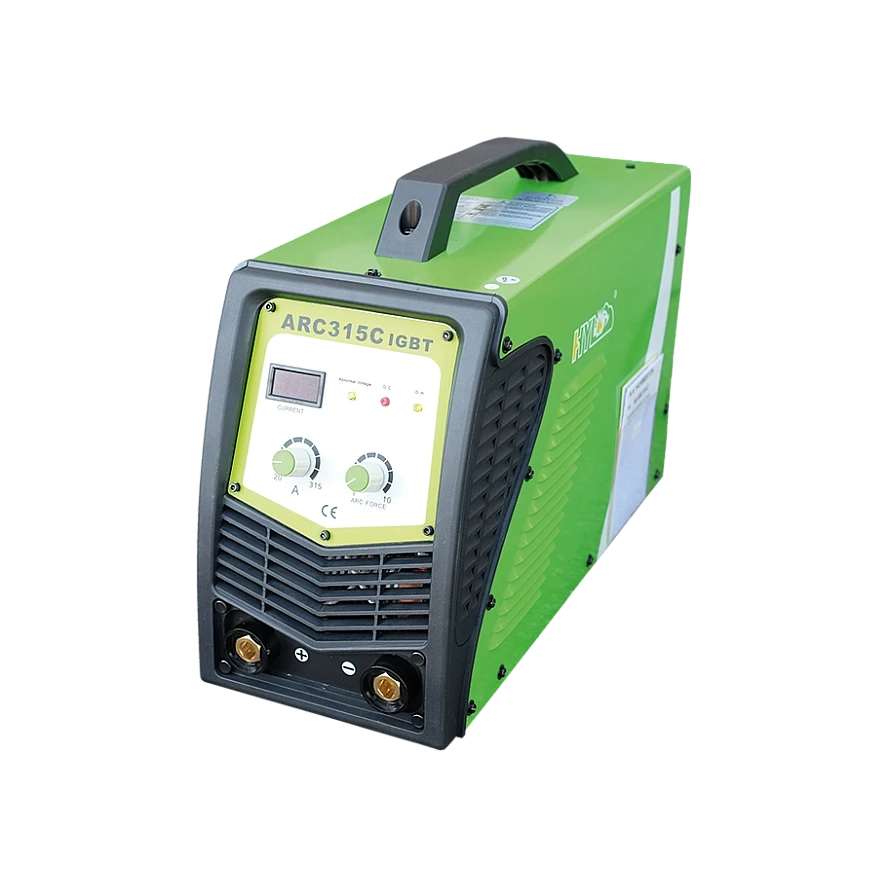

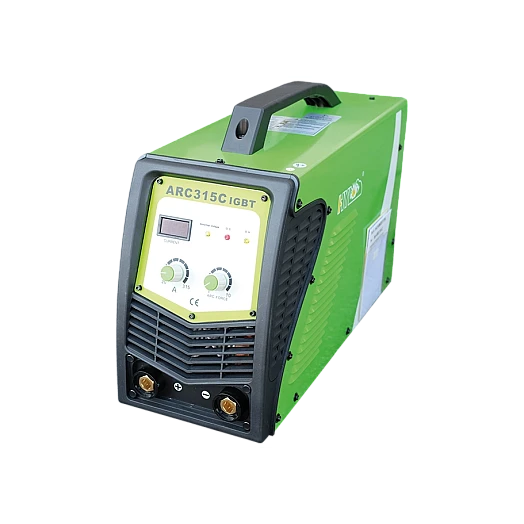

Green Line ARC 315 - Elektrodenschweissanlage -

Leistungsstarkes Elektroden-Schweissgerät

Schweissverfahren

E-Hand
MMA - Elektrodenschweissen (Manual Metal Arc)

Unter MMA versteht man das Lichbogenschweissen oder Elektrodenschweissen.

Hot-Start
WIG Liftarc
ARC-Force / Anti-Stick
  • Verfügbarkeit: Ab Lager
  • Marke: Green Line
  • Artikel-Nr: 200315C400-Set
  • Ampère20 - 270 A
  • Einschaltdauer60 % bei 270 A
  • Elektroden ø1.6 - 5.0 mm (6.0 mm)
  • Netzspannung400 V
  • Netzsicherung20 A

GreenLine ARC 315 Elektrodenschweiss-Inverter (IGBT) besitzen sehr gute Schweiss- und Zündeigenschaften. Die Anlagen sind mit Hot-Start und Anti-Stick Vorrichtung versehen. Dank der Digitalanzeige können die Ampère genau und sehr fein eingestellt werden. Robust gebaut mit schlagfestem Gehäuse aus Metall. Tragbar dank Inverter-Technologie. Mit GreenLine Arc 315 ist das Verschweissen von Standard-Elektroden bis 5.0mm im Dauerbetrieb und 6.0mm Standard. Es können alle Sorten Elektroden verschweisst werden (ausser die Zellulose Typen z.B. 6010). Dank Thermoschutz kann das Gerät nicht überlastet werden. Ihre GreenLine Anlage ist thermisch gekühlt und spritzwasserfest.

CHF 1’498.00
exkl. MwSt.

Green Line ARC 315 - Elektrodenschweissgerät

GreenLine ARC 315 Elektrodenschweiss-Inverter (IGBT) besitzen sehr gute Schweiss- und Zündeigenschaften. Die Anlagen sind mit Hot-Start und Anti-Stick Vorrichtung versehen. Dank der Digitalanzeige können die Ampère genau und sehr fein eingestellt werden.

Robust gebaut mit schlagfestem Gehäuse aus Metall. Tragbar dank Inverter-Technologie. Mit GreenLine Arc 315 ist das Verschweissen von Standard-Elektroden bis 5.0mm im Dauerbetrieb und 6.0mm Standard. Es können alle Sorten Elektroden verschweisst werden (ausser die Zellulose Typen z.B. 6010). Dank Thermoschutz kann das Gerät nicht überlastet werden. Ihre GreenLine Anlage ist thermisch gekühlt und spritzwasserfest.

Auswahl des Schweissstroms

Materialstärke (mm) Elektroden- Durchmesser (mm) Durchschnittlicher Schweißstrom (A)
1.6 mm 1.6 mm 40 A
2.0 mm 2.0 mm 55 A
2.0 - 3.0 mm 2.5 mm 70 A
3.0 - 5.0 mm 3.2 mm 110 A
3.0 - 10.0 mm 4.0 mm 160 A
> 8.0 mm 5.0 mm 200 A
> 10.0 mm 6.0 mm 290 A

Prinzip des E-Handschweißens mit umhüllten Stabelektroden



Eigenschaften des E-Hand-Schweissen



Arc Force

Erhöht den Lichtbogendruck bei kleinerer Spannung und verhindert während des Schweißens ein Festkleben der Elektrode im Schweißbad. Arc Force bewirkt eine kurzzeitige Erhöhung des Ausgangsstromes, wenn der Lichttbogen zu kurz ist und sorgt für eine konstante, ausgezeichnete Lichtbogenleistung. Außerdem erleichtert es das Zwangslagenschweißen mit hervorragenden Schweißergebnissen mit verschiedenen Elektrodentypen (rutil, basisch oder Zellulose). Die Feinjustierung der Arc Force erfolgt über einen Drehschalter: Minimum für sanften Lichtbogen und wenig Spritzer (rutil, basisch) und Maximum für einen härteren Lichtbogen und tieferen Einbrand.


Hot Start

Kurze Erhöhung des Ausgangsstroms (0,5 s) während des Zündens. Dadurch wird der Lichtbogen schnell und zuverlässig gezündet. Hot Start – für ausgezeichnetes Zündverhalten ohne Kleben der Elektrode und metallurgische Fehler in der Naht.


Anti-Stick

Elektronische Minimierung des Kurzschlussstroms im Falle eines längeren Festklebens der Elektrode. Im Kurzschluss kann die Elektrode leicht vom Werkstück gelöst werden; die Elektrode glüht nicht aus, Elektrodenhalter und Schweißleitung bleiben unbeschädigt. Gleichzeitig wird der Bediener geschützt.


Fugenhobeln

Industrielle E-Hand-Schweißgeräte mit ausreichend Strom und Spannung können zum Schneiden und Fugenhobeln verwendet werden, wie zum Beispiel zum Schneiden von Nuten oder Entfernen von Rissen auf Stahl, Guss und Kupferlegierungen (Kohlelichtbogen-Fugenhobeln). Mit einem speziellen Brenner wird dabei ein starker Luftdruckstrahl in den Lichtbogenbereich gelenkt, der das geschmolzene Metall entfernt. Die Elektrode besteht aus Graphit und Legierungselementen sowie einer Kupferbeschichtung.

Technische Daten

General

AmpèreAmpère
20 - 270 A
EinschaltdauerEinschaltdauer
60 % bei 270 A
Elektroden øElektroden ø
1.6 - 5.0 mm (6.0 mm)
NetzspannungNetzspannung
400 V
NetzsicherungNetzsicherung
20 A
SchutzklasseSchutzklasse
IP 21 S / CE
DimensionenDimensionen
540 x 210 x 355 mm
GewichtGewicht
18 kg

Vorteile

  • IGBT Inverter.
  • Hohe Einschaltdauer.
  • Schweissen von allen (ausser Cellulose 6010) Elektroden- Typen.
  • Stabiler, konstanter Lichtbogen.
  • Einfach zu bedienen.
  • Automatische Spannungsregelung.
  • Leichtes und tragbares Gerät.
  • Komplett mit Zubehör.

Standard Zubehör

Green Line ARC 315 - Elektrodenschweissanlage -

200315C400-Set

Green Line ARC 315 - Elektrodenschweissanlage -

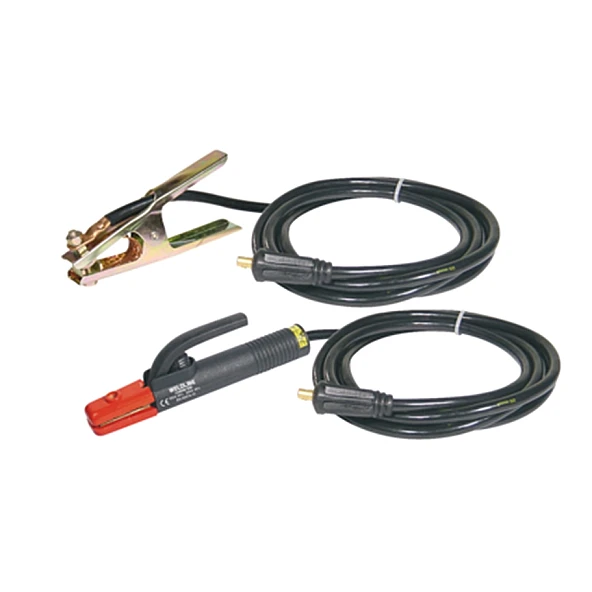

Oerlikon KIT 35C50 / 35mm max 300A 35% - Stecker 13 mm

W000011139

Oerlikon KIT 35C50 / 35mm max 300A 35% - Stecker 13 mm

Betriebsanleitung in Papier Form

BA-Papier

Betriebsanleitung in Papier Form

Anwendung

  • Metallbau
  • Schlossereien
  • Baustellen
  • Montagearbeiten
  • Instandsetzung
  • Hydraulik
  • Kunstwerke

Werkstoffe

  • Baustähle
  • Cr-Ni-Stahl
  • Guss
  • Aluminium und Aluminiumlegierungen

Optionale Zubehör

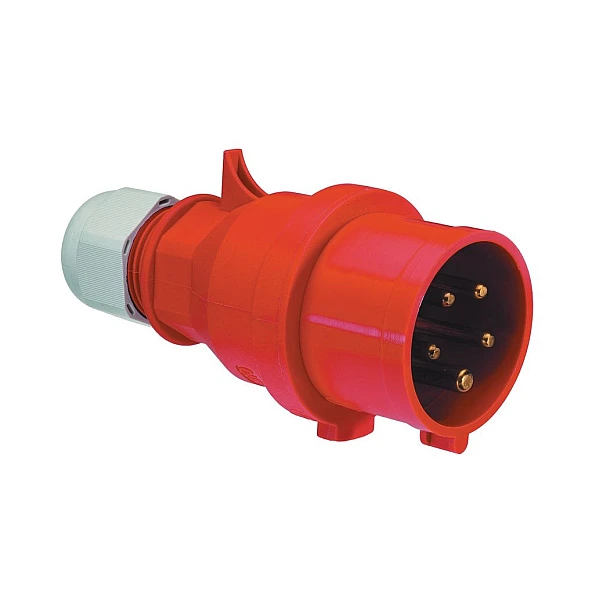

  • Spannung: 400 V
  • Stromstärke: 16 A
  • Stecker-Typ: EURO 1 - 5 Pol
  • Schutzklasse: IP 44
CHF 21.50
-12%
CHF 157.55 179.00

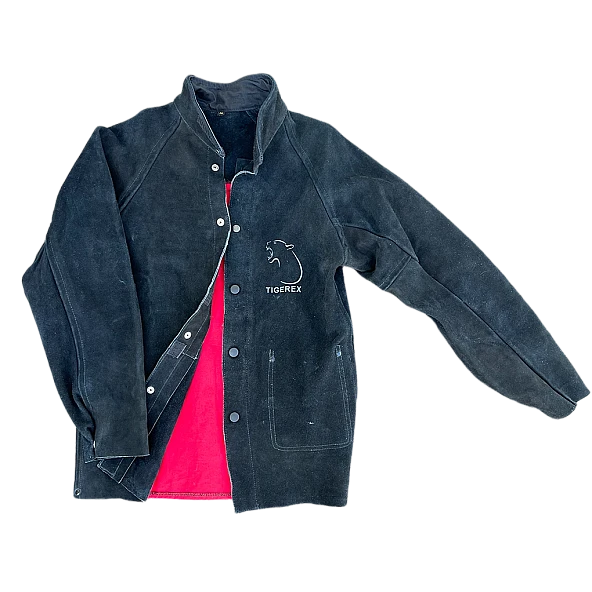

  • Grösse: XL - XXL - XXXL
  • Material: Rindspaltleder (Brustpartie, Seitenteile und Ärmel)
AB CHF 169.00

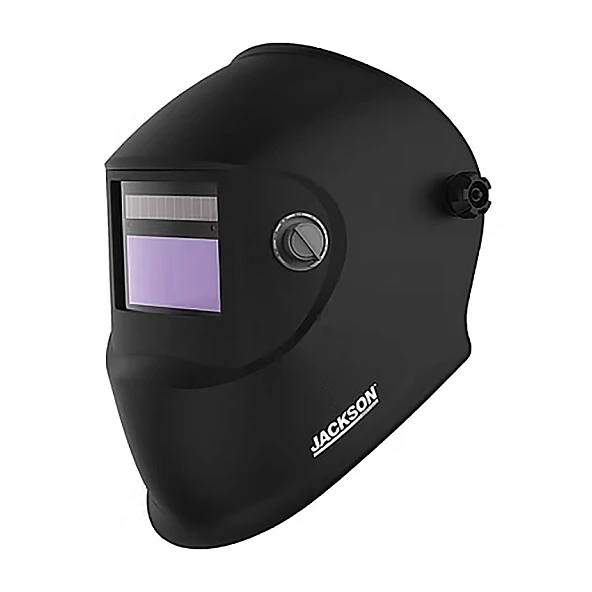

  • Schutz-Stufen: DIN 9 - 13
  • Sichtfeld: 97 x 42 mm
  • Optische Klasse: --
  • Sensoren: 2 Sensoren
  • Lichtempfindlichkeit: --
CHF 99.05
  • Normbezeichnung (EN IS0): 2560-A: E38 2 B 12 H10
  • AWS: A5.1:E7016-H8
  • Einteilung: un- und niedriglegierte Stähle
  • Analyse: C - Mn - Si - P - S
AB CHF 41.00
CHF 165.20
  • Stromstärke: 400 A bei 35% ED
  • Elektroden ø: bis 5.0 mm
  • Kabeldurchmesser: 50 mm2
  • Länge:
CHF 24.50
CHF 216.60
CHF 226.00

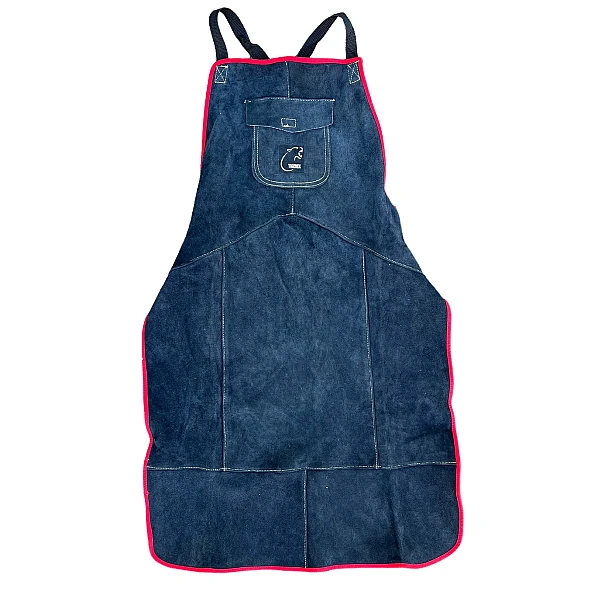

  • Grösse L: L = 90 x 60 cm
