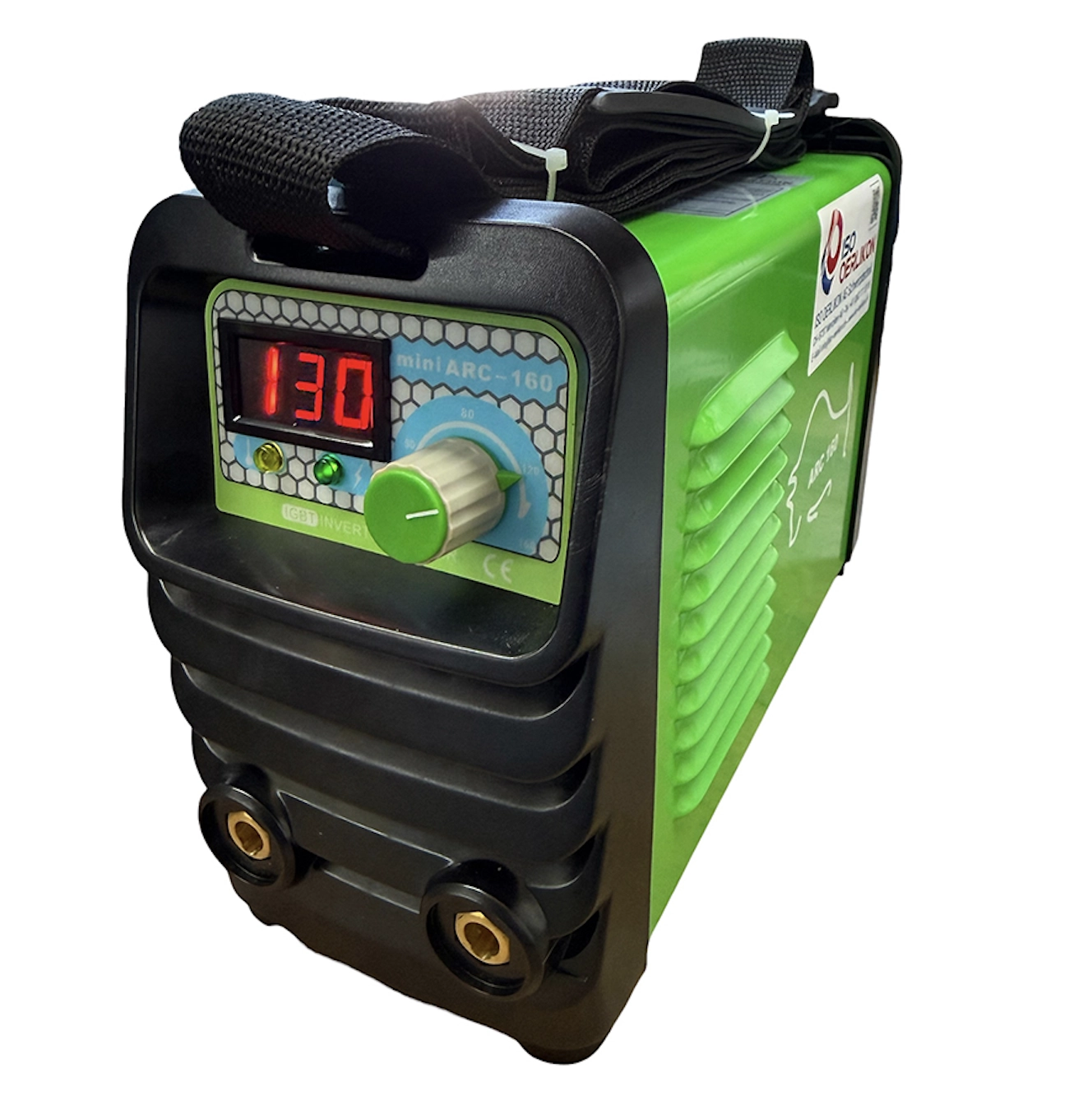

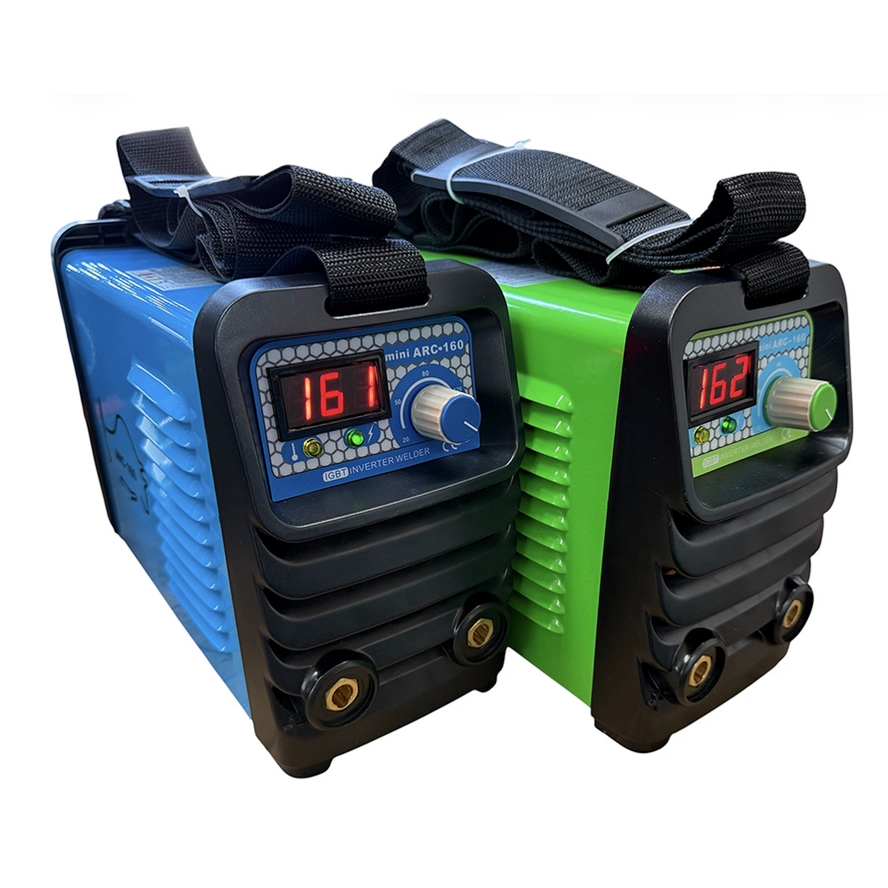

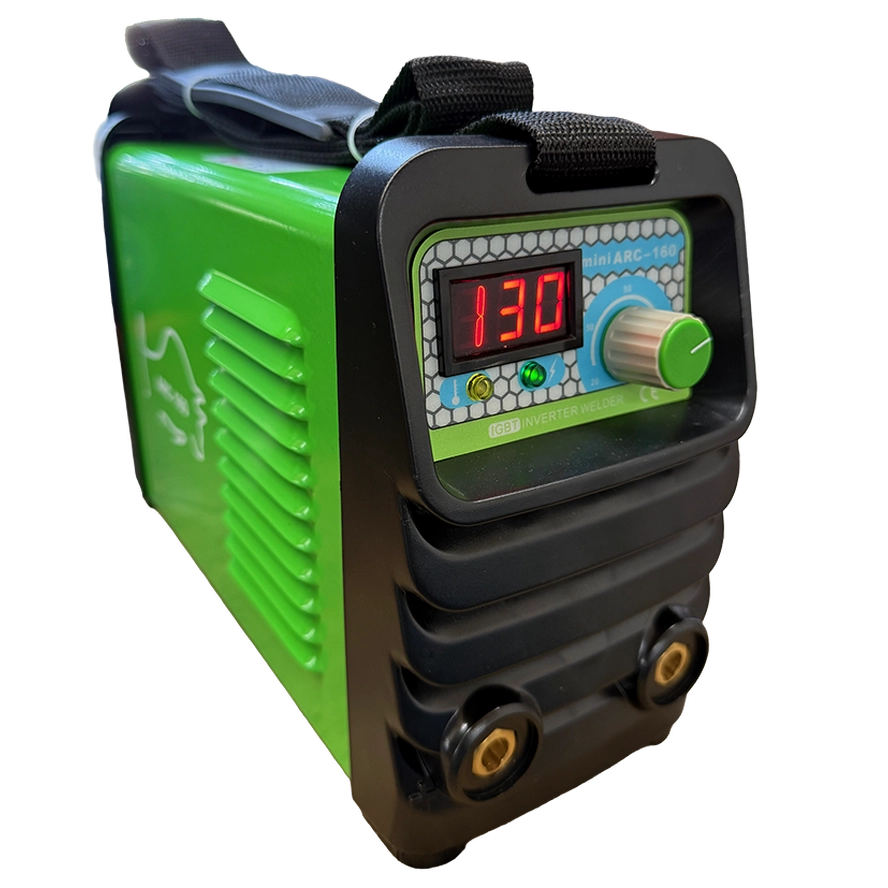

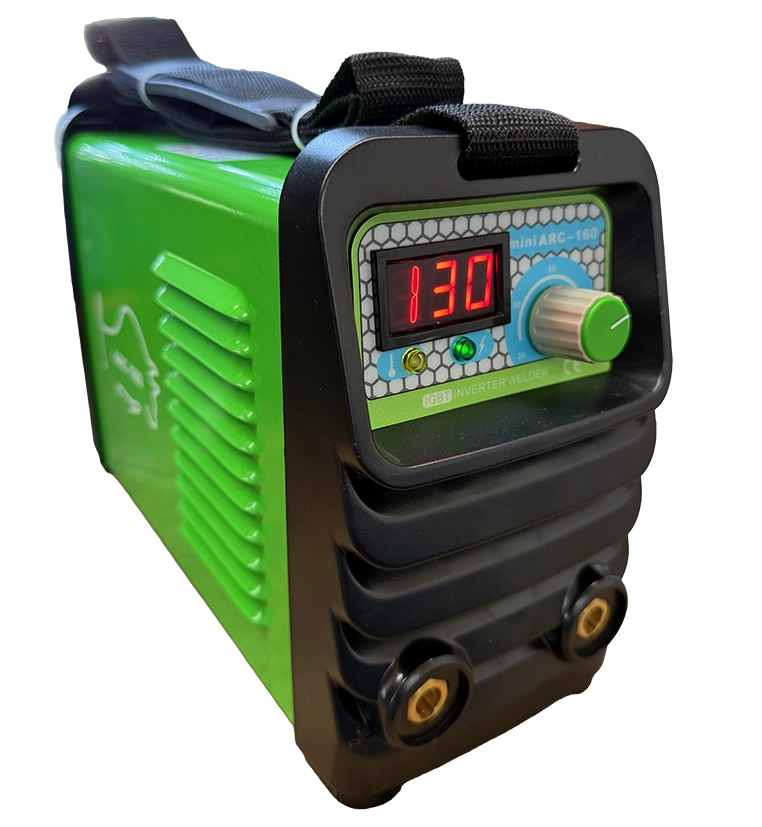

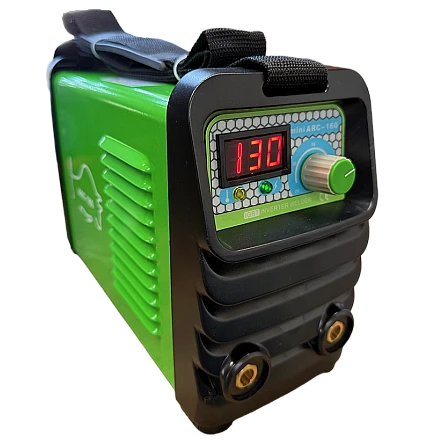

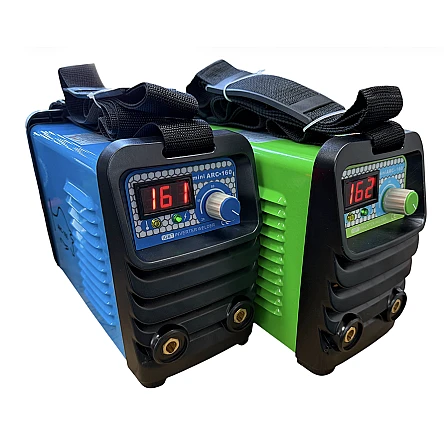

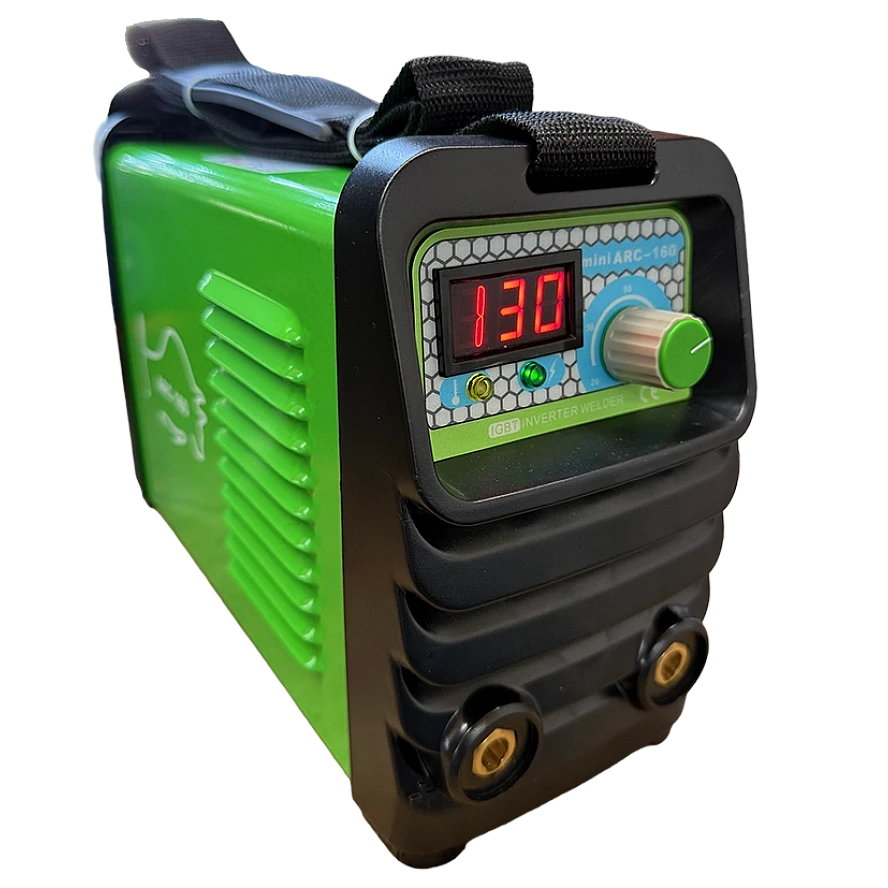

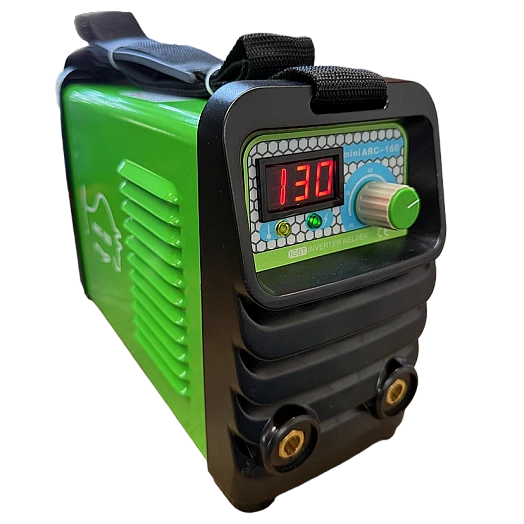

Green Line MINI ARC 160 - Elektrodenschweissanlage -

Ein hoher Standard für den Semi-Professionellen und privaten Gebrauch.

Schweißverfahren

E-Hand
MMA - Elektrodenschweissen (Manual Metal Arc)

Unter MMA versteht man das Lichbogenschweissen oder Elektrodenschweissen.

WIG Liftarc
ARC-Force / Anti-Stik
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Green Line
  • Artikel-Nr: 200161230
  • Ampère20 - 140 A
  • Einschaltdauer35 % bei 140 A
  • Elektroden ø1.6 - 3.25 mm
  • Netzspannung230 V
  • Netzsicherung15 A

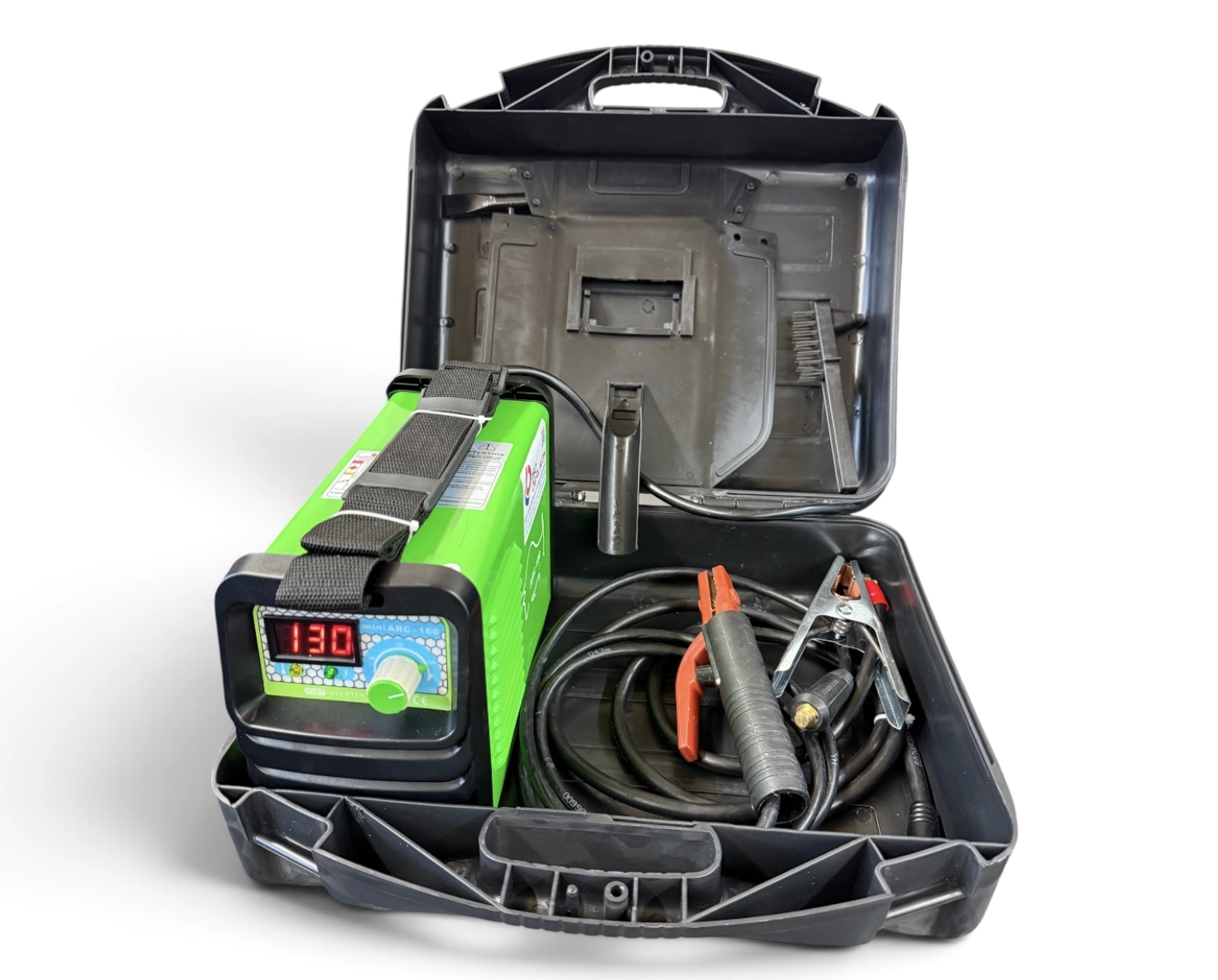

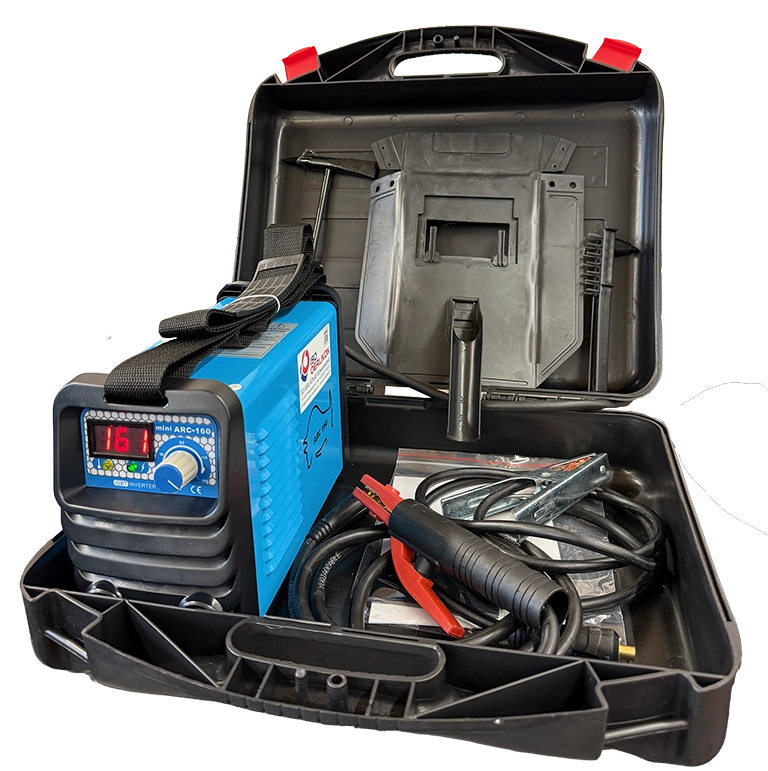

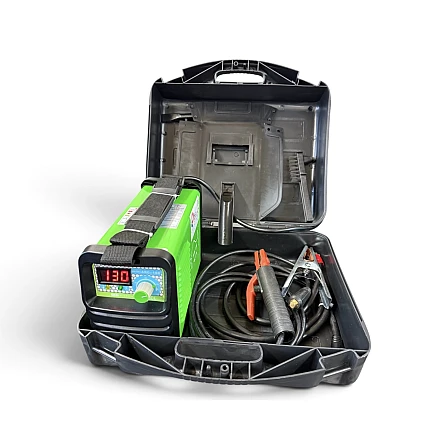

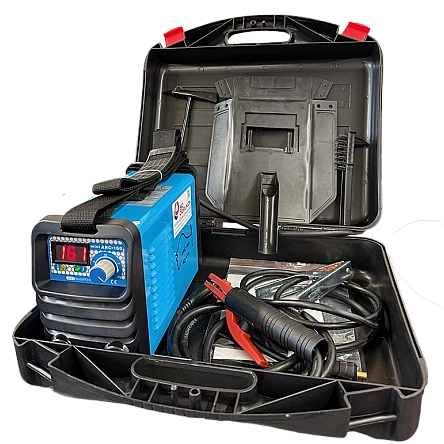

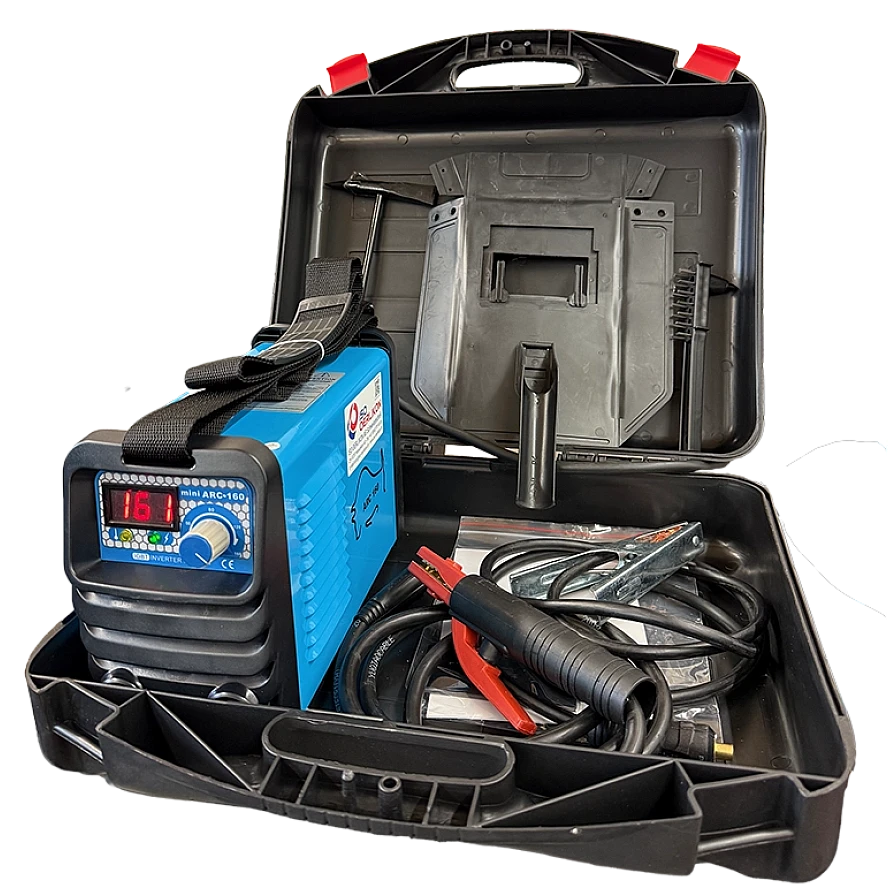

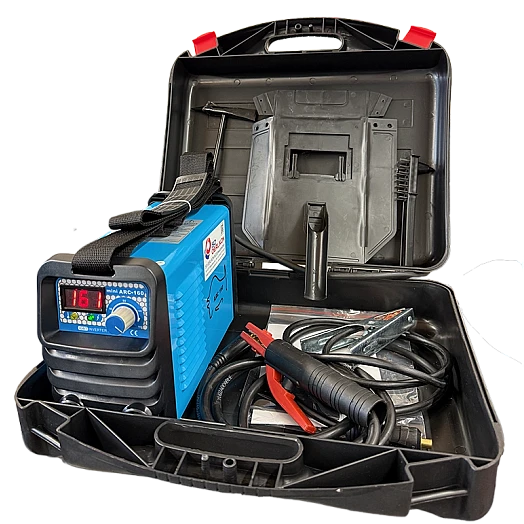

IGBT-Soft-Switching Inverter. Niedriger Stromverbrauch (Cosfi 0.9) und tiefe Netzbelastung. Sehr gute Schweisseigenschaften für alle Typen wie auch schwer schweissbare Basische- oder Vollbasische-Elektroden. Ein hoher Standard für den Semi-Professionellen und privaten Gebrauch. Eingebauter Hotstart und Anti-Stick-Funktion. Digital-Anzeige. Thyristor-Gesteuert. Vollgarantie 12 Mt. Service-Center in der Schweiz. Gehäuse aus robustem Metall mit Kunststoffrahmen. Schweissen von allen Elektrodentypen (ausser Cellulose) von ø1.6 bis ø3.25mm. WIG-Schweissen ohne HF - mit Zusatz-Brenner möglich. Die Einschaltdauer ist im Vergleich zu gleichpreisigen Anlage sehr hoch! Komplett im Kunststoff-Koffer mit Zubehör.

CHF 298.00
exkl. MwSt.

Green Line MINI ARC 160 - Ein hoher Standard für den Semi-Professionellen und privaten Gebrauch -

IGBT-Soft-Switching Inverter. Niedriger Stromverbrauch (Cosfi 0.9) und tiefe Netzbelastung. Sehr gute Schweisseigenschaften für alle Typen wie auch schwer schweissbare Basische- oder Vollbasische-Elektroden. Ein hoher Standard für den Semi-Professionellen und privaten Gebrauch.

Eingebauter Hotstart und Anti-Stick-Funktion. Digital-Anzeige. Thyristor-Gesteuert. Vollgarantie 12 Mt. Service-Center in der Schweiz. Gehäuse aus robustem Metall mit Kunststoffrahmen. Schweissen von allen Elektrodentypen (ausser Cellulose) von ø1.6 bis ø3.25mm. WIG-Schweissen ohne HF - mit Zusatz-Brenner möglich. Die Einschaltdauer ist im Vergleich zu gleichpreisigen Anlage sehr hoch! Komplett im Kunststoff-Koffer mit Zubehör.

Auswahl des Schweissstroms

Materialstärke (mm) Elektroden- Durchmesser (mm) Durchschnittlicher Schweißstrom (A)
1.6 mm 1.6 mm 40 A
2.0 mm 2.0 mm 55 A
2.0 - 3.0 mm 2.5 mm 70 A
3.0 - 5.0 mm 3.2 mm 110 A
3.0 - 10.0 mm 4.0 mm 160 A
> 8.0 mm 5.0 mm 200 A
> 10.0 mm 6.0 mm 290 A

Prinzip des E-Handschweißens mit umhüllten Stabelektroden



Eigenschaften des E-Hand-Schweissen



Arc Force

Erhöht den Lichtbogendruck bei kleinerer Spannung und verhindert während des Schweißens ein Festkleben der Elektrode im Schweißbad. Arc Force bewirkt eine kurzzeitige Erhöhung des Ausgangsstromes, wenn der Lichttbogen zu kurz ist und sorgt für eine konstante, ausgezeichnete Lichtbogenleistung. Außerdem erleichtert es das Zwangslagenschweißen mit hervorragenden Schweißergebnissen mit verschiedenen Elektrodentypen (rutil, basisch oder Zellulose). Die Feinjustierung der Arc Force erfolgt über einen Drehschalter: Minimum für sanften Lichtbogen und wenig Spritzer (rutil, basisch) und Maximum für einen härteren Lichtbogen und tieferen Einbrand.


Hot Start

Kurze Erhöhung des Ausgangsstroms (0,5 s) während des Zündens. Dadurch wird der Lichtbogen schnell und zuverlässig gezündet. Hot Start – für ausgezeichnetes Zündverhalten ohne Kleben der Elektrode und metallurgische Fehler in der Naht.


Anti-Stick

Elektronische Minimierung des Kurzschlussstroms im Falle eines längeren Festklebens der Elektrode. Im Kurzschluss kann die Elektrode leicht vom Werkstück gelöst werden; die Elektrode glüht nicht aus, Elektrodenhalter und Schweißleitung bleiben unbeschädigt. Gleichzeitig wird der Bediener geschützt.


Fugenhobeln

Industrielle E-Hand-Schweißgeräte mit ausreichend Strom und Spannung können zum Schneiden und Fugenhobeln verwendet werden, wie zum Beispiel zum Schneiden von Nuten oder Entfernen von Rissen auf Stahl, Guss und Kupferlegierungen (Kohlelichtbogen-Fugenhobeln). Mit einem speziellen Brenner wird dabei ein starker Luftdruckstrahl in den Lichtbogenbereich gelenkt, der das geschmolzene Metall entfernt. Die Elektrode besteht aus Graphit und Legierungselementen sowie einer Kupferbeschichtung.

Technische Daten

General

AmpèreAmpère
20 - 140 A
EinschaltdauerEinschaltdauer
35 % bei 140 A
Elektroden øElektroden ø
1.6 - 3.25 mm
NetzspannungNetzspannung
230 V
NetzsicherungNetzsicherung
15 A
SchutzklasseSchutzklasse
IP 21 S
DimensionenDimensionen
290 x 120 x 198 mm
GewichtGewicht
4.7 kg

Vorteile

  • IGBT Inverter
  • Hohe Einschaltdauer
  • Schweissen von allen (ausser Cellulose 6010) Elektroden- Typen
  • Stabiler, konstanter Lichtbogen
  • Einfach zu bedienen
  • Automatische Spannungsregelung
  • Leichtes und tragbares Gerät
  • Komplett mit Koffer und Zubehör

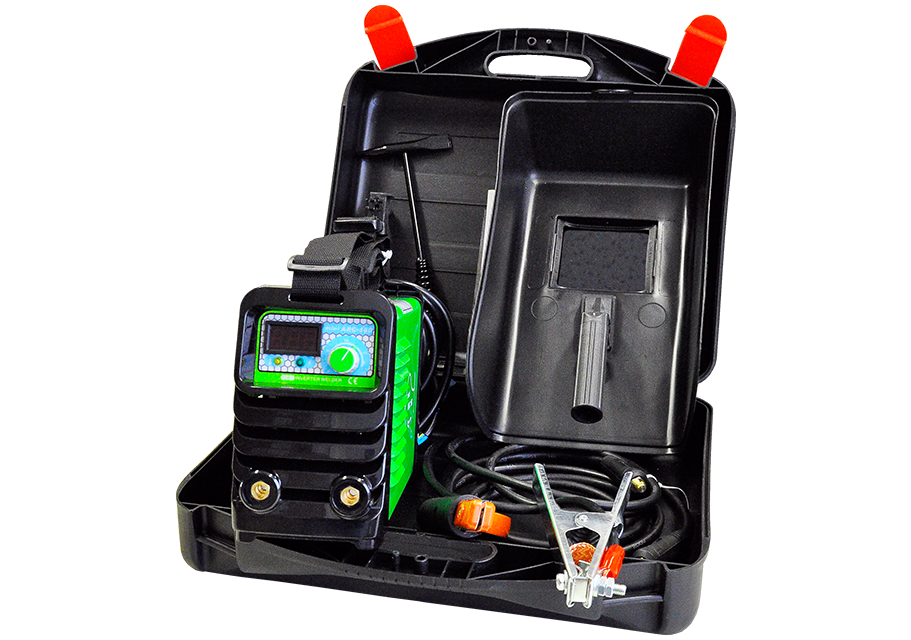

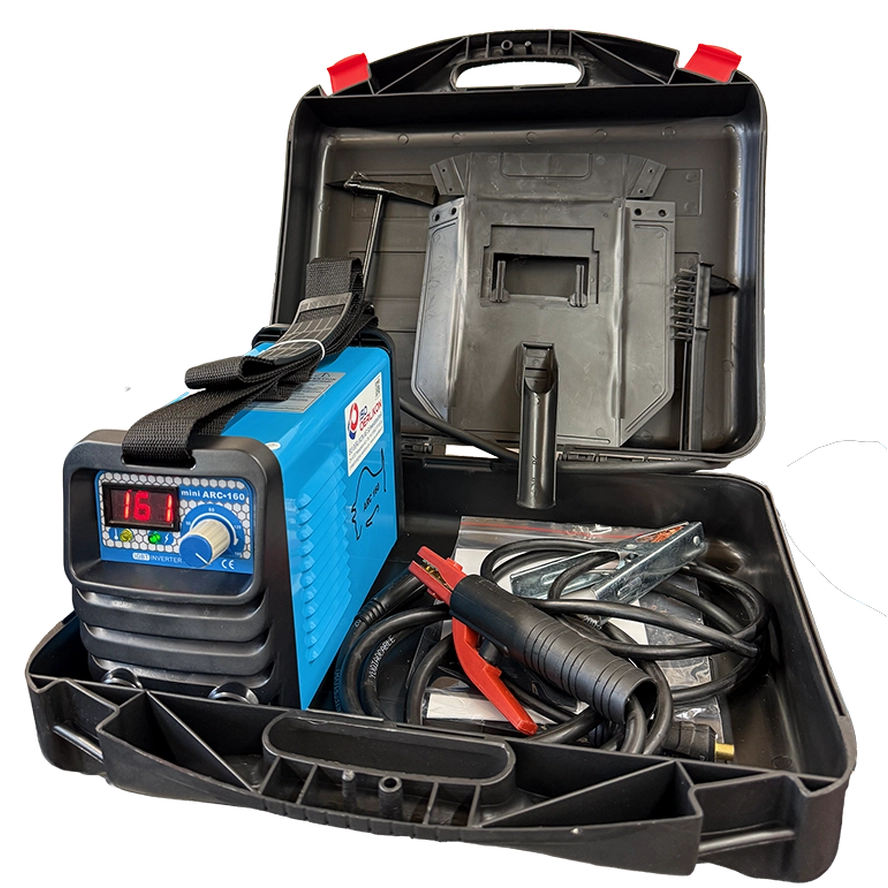

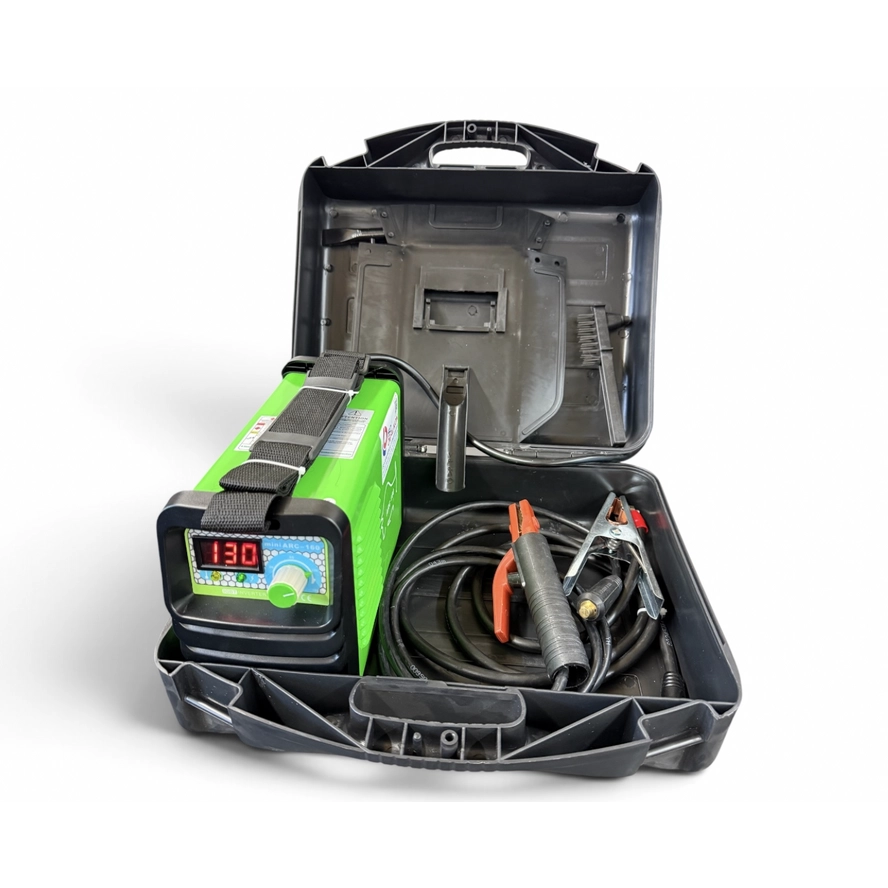

Zubehör ISO

  • Kunstoffkoffer
  • Elektrodenhalter
  • Massekabel
  • Hammer & Bürste
  • Handschild
  • 230V 149683 Type 23
  • Betriebsanleitung

Anwendung

  • Privaten Gebrauch
  • Montagearbeiten
  • Gebäudetechnik
  • Landwirtschaft

Werkstoffe

  • Baustähle
  • Cr-Ni-Stahl
  • Guss
  • Aluminium und Aluminiumlegierungen

Optionale Zubehör

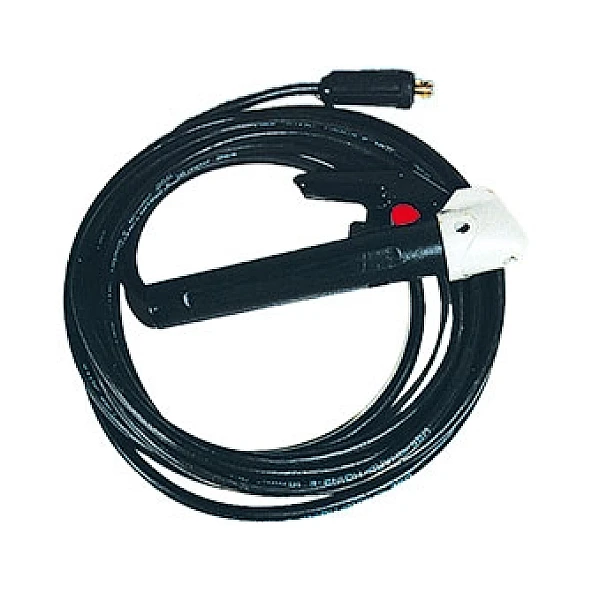

  • I max: 200 bis 500A bei 35%
  • Kabellänge: 5 m
  • Kabel Ø (mm2): 16 bis 70 mm²
  • Elektrodenhalter: BK 25 bis 70
AB CHF 182
  • I max: 200 bis 500 A bei 35%
  • Kabellänge: 5 m
  • Kabel Ø (mm2): 16 bis 70 mm²
  • Erdkabelzange: SK 25 bis 70
AB CHF 126

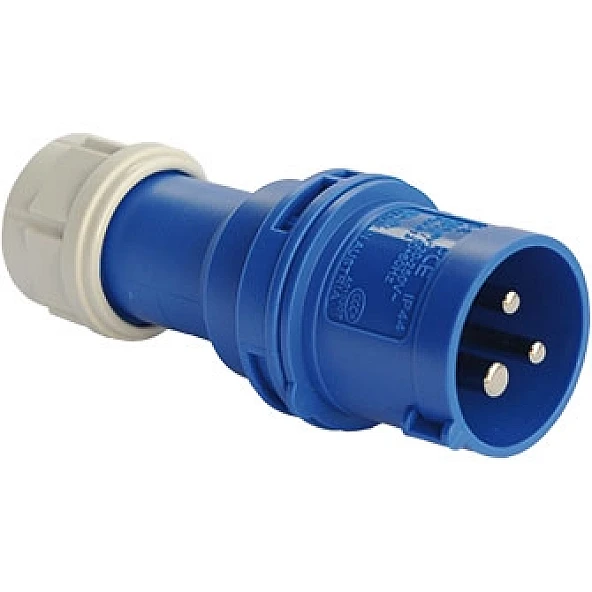

  • Spannung: 230 V
  • Stromstärke: 16 A
  • Stecker-Typ: CEE 16/3
  • Schutzklasse: IP 44
CHF 7.45
  • Spannung: 230 V
  • Stromstärke: 16 A
  • Stecker-Typ: Typ J (T23)
  • Schutzklasse: IP 44
CHF 17.70

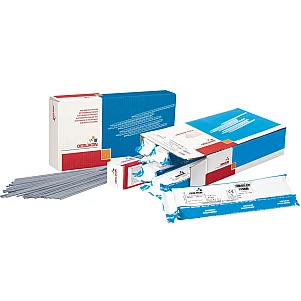

  • Normbezeichnung (EN IS0): 2560-A: E38 2 B 12 H10
  • AWS: A5.1:E7016-H8
  • Einteilung: un- und niedriglegierte Stähle
  • Analyse: C - Mn - Si
AB CHF 17.00

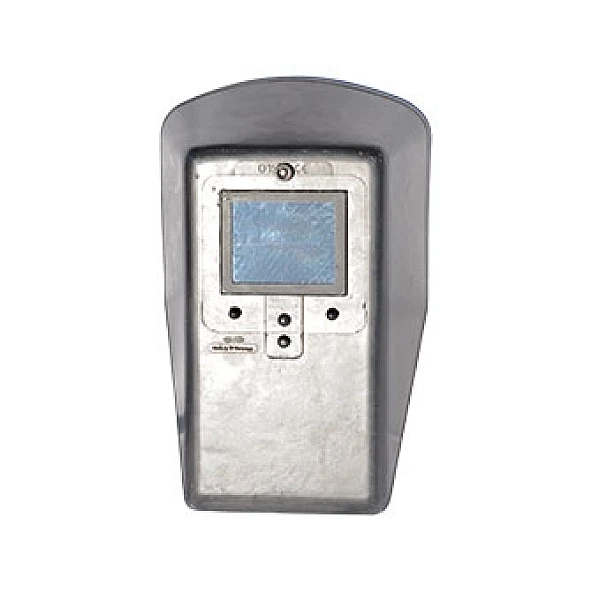

  • Glässergrässe: 80 x 110 mm oder 90 x 110 mm
  • Schutzstufe: DIN 9
  • Auslieferungsform: Schild mit Strahlenschutz- und Vorsatzgläser
CHF 94.40

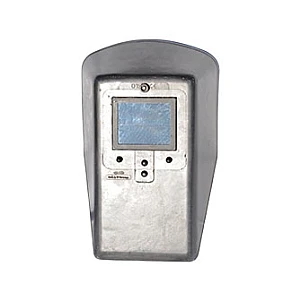

  • Glässergrässe: 90 x 110 mm
  • Schutzstufe: DIN 10
  • Gewicht: 580 g
  • Auslieferungsform: Schild mit Strahlenschutz- und Vorsatzgläser
CHF 27.00
