316 LSi (V4A) - TBD / NMS 316 LSi
316 LSi (V4A) - TBD / NMS 316 LSi

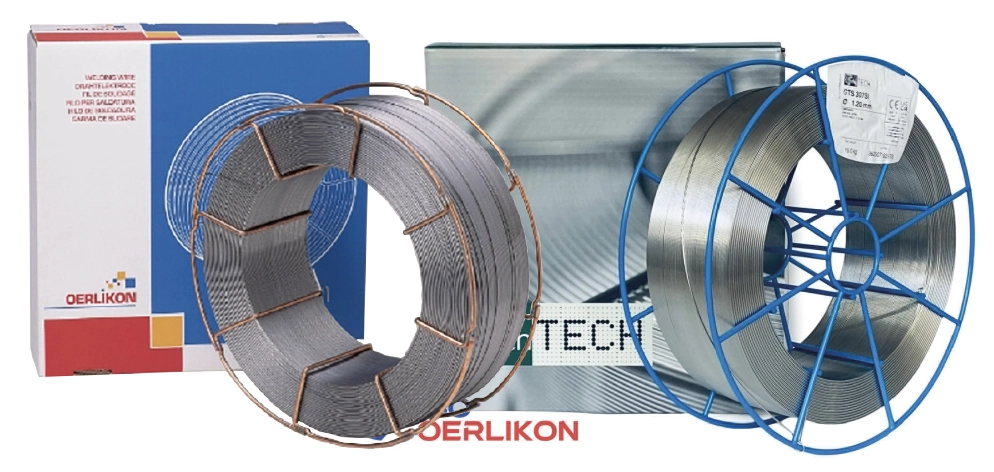

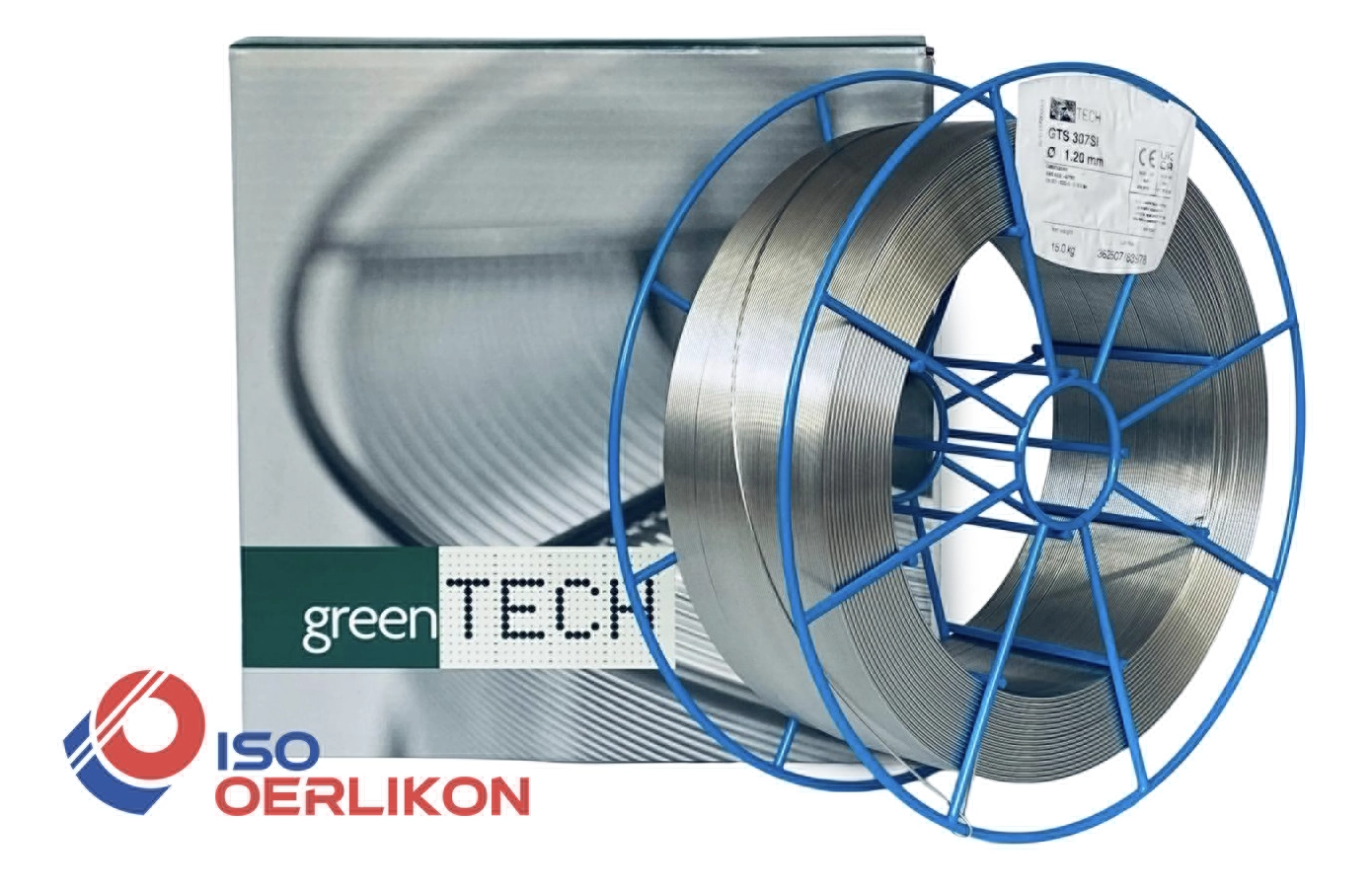

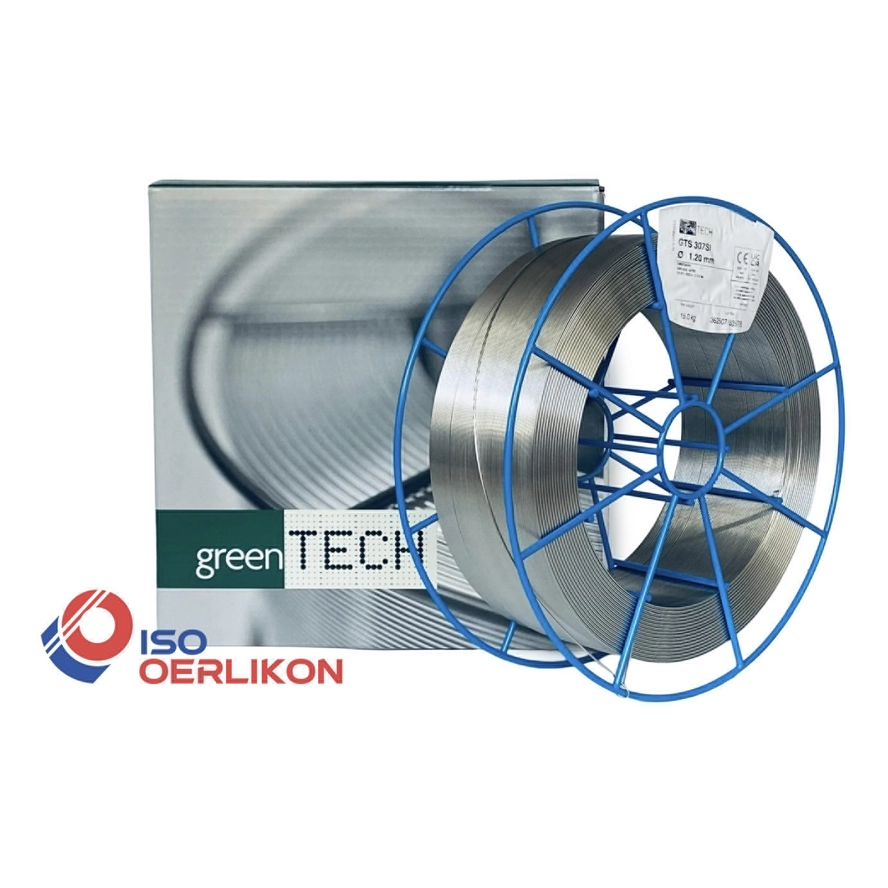

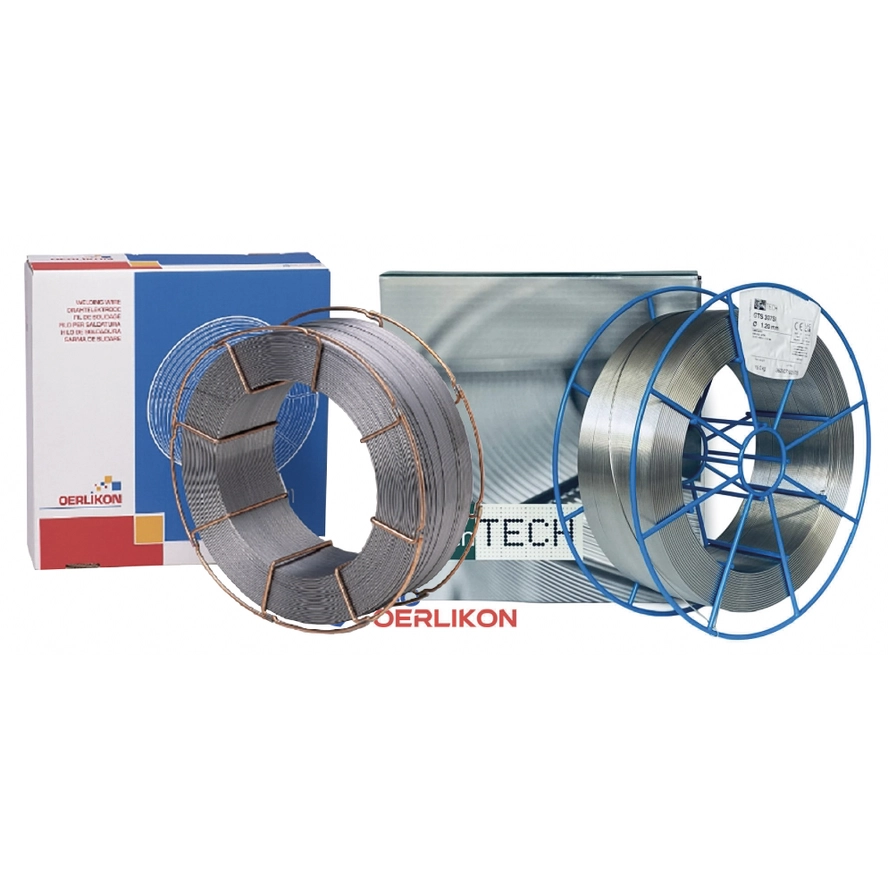

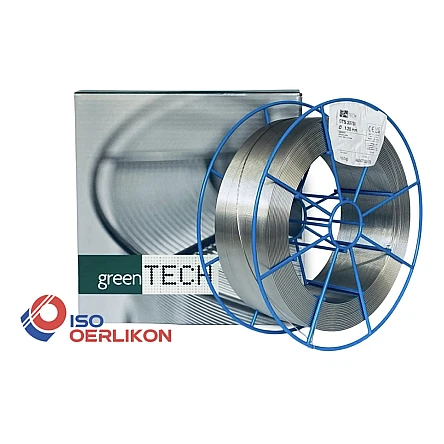

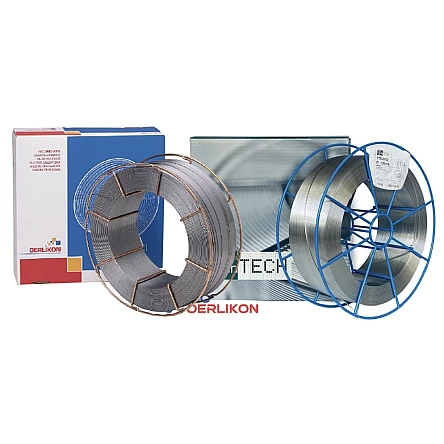

OERLIKON / greenTECH 316 LSi (V4A) - TBD / NMS 316 LSi

Schutzgasschweissen korrosions- und hitzebeständige Stähle. V4A aus Schweizer Ziehwerk

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • PA
  • PB
  • PC
  • PD
  • PE
  • PF
  • PG
  • DC +

Massivdrahtelektrode für das MAG-Schweissen artähnlicher austenitischer Cr-Ni-Mo-Stähle/-Stahlgusssorten. Unter Beachtung der Anforderungen auch einsetzbar für ferritische nicht rostende Cr-Stähle. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 400 °C. Höherer Siliziumgehalt für besseres Anfliessen und Nahtaussehen. Spritzarmer Werkstoffübergang im Kurz-, Sprüh- und Impulslichtbogen.

  • Normbezeichnung (EN IS0)14343-A / 19 12 3 L Si
  • Werkstoff Nr.1.4430
  • AWS A5.9ER 316LSi
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si - S - P - Ni - Cr - Mo - Cu

Ab CHF 211.25

exkl. MwSt.

ProdukteBeschreibungTechnische DatenVorteileWerkstoffeLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPERollenformLieferbarkeitMengePreis Pro Spule

greenTECH NMS 316 LSi

Artikel-Nr green316LSim085
0.8 mm
5 kg
S200
Vsl
Pro Spule
CHF 212.50
Ab 10 Spule
CHF 170.00
Ab 30 Spule
CHF 127.50
Ab 63 Spule
CHF 85.00

greenTECH NMS 316 LSi

Artikel-Nr green316LSim105
1.0 mm
5 kg
S200
Vsl
Pro Spule
CHF 211.25
Ab 10 Spule
CHF 169.00
Ab 30 Spule
CHF 126.75
Ab 63 Spule
CHF 84.50

OERLIKON Inertfil 316 LSi

Artikel-Nr W000283060
0.8 mm
15 kg
BS300
Vsl / TBD
Pro Spule
CHF 447.00
Ab 10 Spule
CHF 357.60
Ab 30 Spule
CHF 268.20
Ab 63 Spule
CHF 178.80

greenTECH NMS 316 LSi

Artikel-Nr green316LSiM0815
0.8 mm
15 kg
BS300
Vsl
Pro Spule
CHF 447.00
Ab 10 Spule
CHF 357.60
Ab 30 Spule
CHF 268.20
Ab 63 Spule
CHF 178.80

OERLIKON Inertfil 316 LSi

Artikel-Nr W000283065
1.0 mm
15 kg
BS300
Vsl / TDB
Pro Spule
CHF 414.75
Ab 10 Spule
CHF 331.80
Ab 30 Spule
CHF 248.85
Ab 63 Spule
CHF 165.90

greenTECH NMS 316 LSi

Artikel-Nr green316LSiM1015
1.0 mm
15 kg
BS300
Vsl
Pro Spule
CHF 414.75
Ab 10 Spule
CHF 331.80
Ab 30 Spule
CHF 248.85
Ab 63 Spule
CHF 165.90

OERLIKON Inertfil 316 LSi

Artikel-Nr W000283070
1.2 mm
15 kg
BS300
Vsl / TBD
Pro Spule
CHF 403.50
Ab 10 Spule
CHF 322.80
Ab 30 Spule
CHF 242.10
Ab 63 Spule
CHF 161.40

greenTECH NMS 316 LSi

Artikel-Nr green316LSiM1215
1.2 mm
15 kg
BS300
Vsl
Pro Spule
CHF 403.50
Ab 10 Spule
CHF 322.80
Ab 30 Spule
CHF 242.10
Ab 63 Spule
CHF 161.40

greenTECH NMS 316 LSi

Artikel-Nr green316LSiM1615
1.6 mm
15 kg
BS300
Vsl
Pro Spule
CHF 510.00
Ab 10 Spule
CHF 408.00
Ab 30 Spule
CHF 306.00
Ab 63 Spule
CHF 204.00
Vsl = Voraussichtlich am Lager
TBD = To be discontinued

BS300 (Metall) => benötigt kein Adapter
S200 (Kunststoff) => benötigt kein Adapter
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Beschreibung

OERLIKON 316 LSi / greenTECH 316 LSi - Drahtelektroden für das Schutzgasschweissen korrosions- und hitzebeständige Stähle

Massivdrahtelektrode für das MAG-Schweissen artähnlicher austenitischer Cr-Ni-Mo-Stähle/-Stahlgusssorten. Unter Beachtung der Anforderungen auch einsetzbar für ferritische nicht rostende Cr-Stähle. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 400 °C. Höherer Siliziumgehalt für besseres Anfliessen und Nahtaussehen. Spritzarmer Werkstoffübergang im Kurz-, Sprüh- und Impulslichtbogen.

Technische Daten

General

Normbezeichnung (EN IS0)
14343-A / 19 12 3 L Si
Werkstoff Nr.
1.4430
AWS A5.9
ER 316LSi
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si - S - P - Ni - Cr - Mo - Cu

Schutzgase

Schutzgase
EN ISO 14175 : M12, M13

Chemische Zusammensetzung (typische Werte in %)

C
≤ 0.03
Mn
1.00 - 2.50
Si
0.65 - 1.00
S
≤ 0.020
P
≤ 0.030
Ni
11.00 - 14.00
Cr
18.00 - 20.00
Mo
2.50 - 3.00
Cu
≤ 0.50

Mechanische Eigenschaften des reinen Schweissgutes

Streckgrenze (MPa)
≥ 320
Zugfestigkeit (MPa)
≥ 510
Dehnung (%) A5 (%)
≥ 25
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 80

Vorteile

  • Gute Zündeigenschaften
  • Optimierte Schweisseigenschaften
  • Lichtbogenstabilität

Werkstoffe

  • 1.4401 (X4CrNiMo17-12-2)
  • 1.4435 (X2CrNiMo18-14-3)
  • AISI 316L
  • 1.4571 (X6CrNiMoTi17-12-2)
  • 1.4583 (X10CrNiMoNb18-12)
Trocken lagern


Dokumente

TDB
