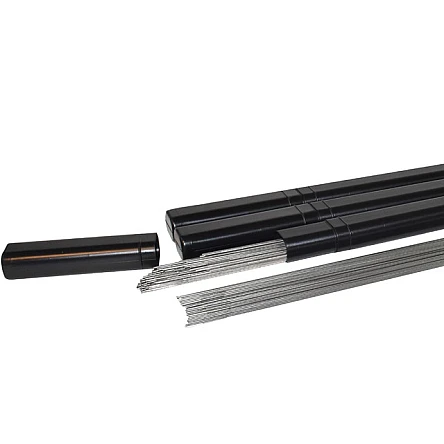

ISOFIL AL 99.5

WIG/TIG - Schweissstäbe
Aluminiumlegierungen
Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Auf Lager
  • Marke: ISOFIL
  • Artikel-Nr: T5Al99.5-20
  • Normbezeichnung (EN IS0)S Al 1040 (Al 99.5)
  • AWSER1100
  • EinteilungAluminiumlegierungen
  • AnalyseC - Mn - Si

Aluminium-Schweissdraht zum Schweissen von Reinaluminium mit einer max. Zulegierung von 0,5%.

Ab CHF 76.70

ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Pack

ISOFIL AL 99.5

Artikel-Nr T5Al99.5-20
2.0 mm1000 mm
5.0 Kg
Carton box
Pro Pack
CHF 87.85
Ab 10 Pack
CHF 70.28
Ab 30 Pack
CHF 52.71
Ab 63 Pack
CHF 35.14

ISOFIL AL 99.5

Artikel-Nr T5Al99.5-24
2.4 mm1000 mm
5.0 kg
Carton box
Pro Pack
CHF 81.80
Ab 10 Pack
CHF 65.44
Ab 30 Pack
CHF 49.08
Ab 63 Pack
CHF 32.72

ISOFIL AL 99.5

Artikel-Nr T5Al99.5-32
3.2 mm1000 mm
5.0 kg
Carton box
Pro Pack
CHF 76.70
Ab 10 Pack
CHF 61.36
Ab 30 Pack
CHF 46.02
Ab 63 Pack
CHF 30.68

ISOFIL AL 99.5

Artikel-Nr T5Al99.5-40
4.0 mm1000 mm
5.0 kg
Carton box
Pro Pack
CHF 76.70
Ab 10 Pack
CHF 61.36
Ab 30 Pack
CHF 46.02
Ab 63 Pack
CHF 30.68
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

ISOFIL AL 99.5 - WIG/TIG Schweissstäbe Aluminiumlegierungen -

Aluminium-Schweissdraht zum Schweissen von Reinaluminium mit einer max. Zulegierung von 0,5%.

Sonderangaben: Schweissnahtbereich muss metalisch blank sein. Bei grossen Werkstücken und Wanddicken über 15 mm den Bereich der Schweissfuge 150°C vorwärmen.

Technische Daten

General

Normbezeichnung (EN IS0)
S Al 1040 (Al 99.5)
AWS
ER1100
Einteilung
Aluminiumlegierungen
Analyse
C - Mn - Si

Schutzgase

Schutzgase
EN ISO 14175 : I1, I3

Normbezeichnungen

EN IS0 18273
S Al 1040 (Al 99.5)
AWS
ER1100
Werkstoff-Nr
3.0286

Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2

Al
99.5
Sonst.
0.5

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Streckgrenze (MPa)
30
Zugfestigkeit (MPa)
65
Dehnung (%) A5 (%)
30
Trocken lagern
