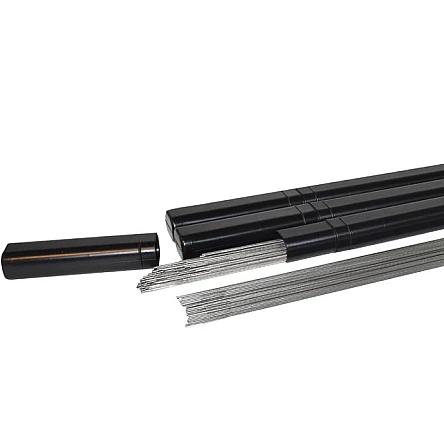

ISOFIL AlSi 5

WIG/TIG - Schweissstäbe
Aluminiumlegierungen
Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Auf Lager
  • Marke: ISOFIL
  • Artikel-Nr: T5AlSi5-16
  • Normbezeichnung (EN IS0)18273: S Al 4043
  • AWS A5.10ER4043
  • EinteilungAluminiumlegierungen
  • AnalyseAl - Si - Fe

Aluminium-Schweissdraht zum Schweissen von Reinaluminium mit einer max. Zulegierung von 0,5 %.

Ab CHF 96.25

ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Pack

ISOFIL AlSi 5

Artikel-Nr T5AlSi5-16
1.6 mm1000 mm
5.0 Kg
Carton box
Pro Pack
CHF 110.05
Ab 10 Pack
CHF 88.04
Ab 30 Pack
CHF 66.03
Ab 63 Pack
CHF 44.02

ISOFIL AlSi 5

Artikel-Nr T5AlSi5-20
2.0 mm1000 mm
5.0 kg
Carton box
Pro Pack
CHF 110.05
Ab 10 Pack
CHF 88.04
Ab 30 Pack
CHF 66.03
Ab 63 Pack
CHF 44.02

ISOFIL AlSi 5

Artikel-Nr T5AlSi5-24
2.4 mm1000 mm
5.0 kg
Carton box
Pro Pack
CHF 102.60
Ab 10 Pack
CHF 82.08
Ab 30 Pack
CHF 61.56
Ab 63 Pack
CHF 41.04

ISOFIL AlSi 5

Artikel-Nr T5AlSi5-32
3.2 mm1000 mm
5.0 kg
Carton box
Pro Pack
CHF 96.25
Ab 10 Pack
CHF 77.00
Ab 30 Pack
CHF 57.75
Ab 63 Pack
CHF 38.50

ISOFIL AlSi 5

Artikel-Nr T5AlSi5-40
4.0 mm1000 mm
5.0 kg
Carton box
Pro Pack
CHF 96.25
Ab 10 Pack
CHF 77.00
Ab 30 Pack
CHF 57.75
Ab 63 Pack
CHF 38.50
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

ISOFIL AlSi 5 - WIG/TIG Schweissstäbe Aluminiumlegierungen -

Massivdrahtelektrode zum WIG-Schweissen von Aluminiumknetlegierungen bis 2% Legierungsbestandteil sowie Gusslegierung bis 7% Silizium. Breites Erstarrungsintervall, hohe Sicherheit gegen Erstarrungsrisse bei starren Konstruktionen. Flüssiges Schweissbad, sehr gute Schweisseigeneschaften und Nahtaussehen. Beim anodischen Oxidieren färbt sich die Naht grau.

Technische Daten

General

Normbezeichnung (EN IS0)
18273: S Al 4043
AWS A5.10
ER1100
Einteilung
Aluminiumlegierungen
Analyse
Al - Si - Fe

Schutzgase

Schutzgase
EN ISO 14175 : I1, I3

Normbezeichnungen

EN IS0 18273
18273: S Al 4043
AWS A5.10
ER4043

Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2

Al
Basis
Si
5.0
Fe
0.15
Cu
0.03

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Streckgrenze (MPa)
40
Zugfestigkeit (MPa)
120
Dehnung (%) A5 (%)
8
Trocken lagern
