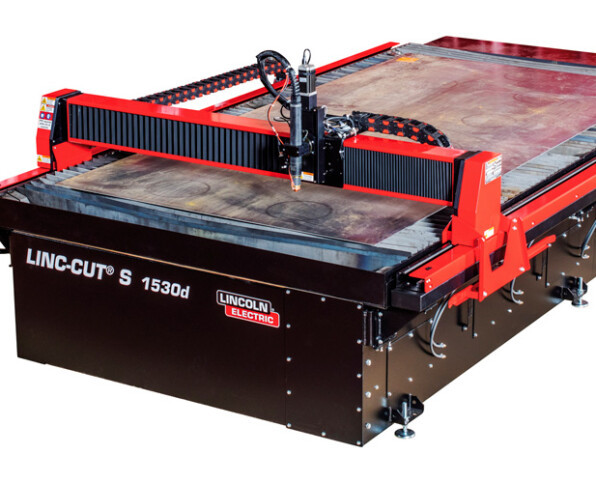

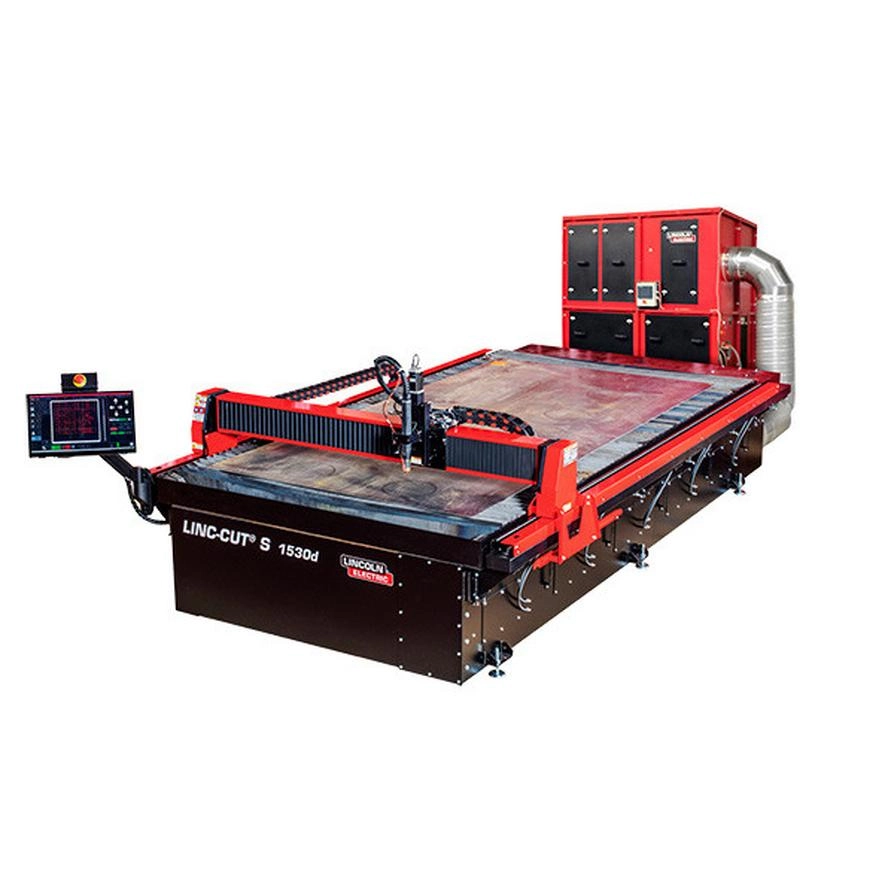

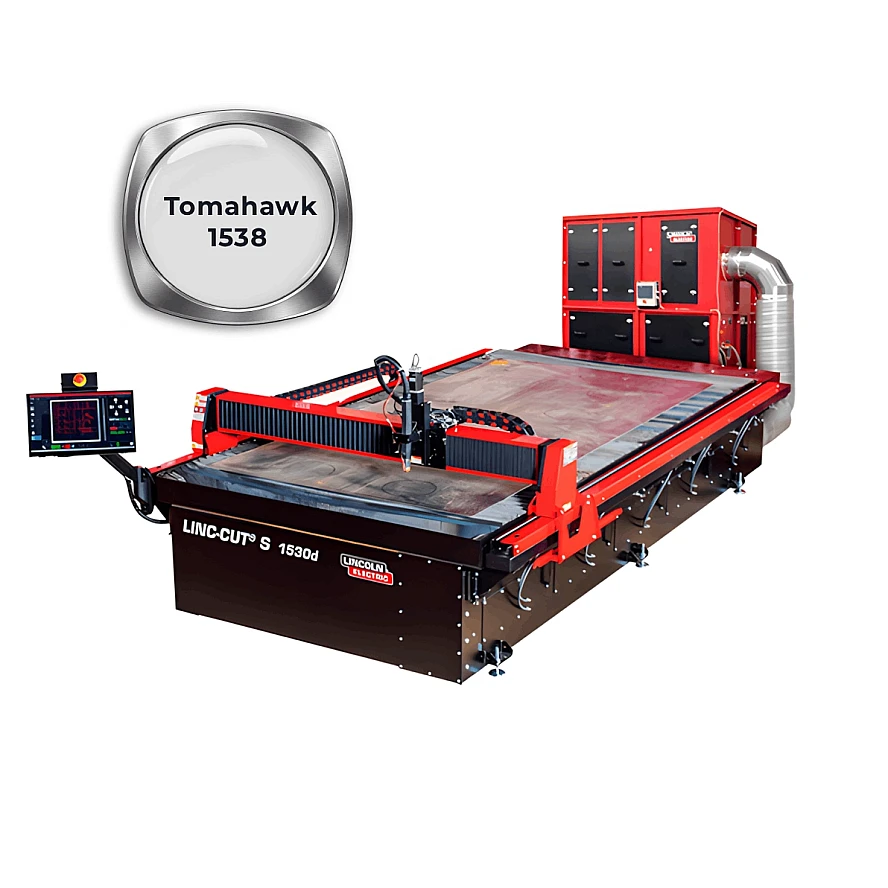

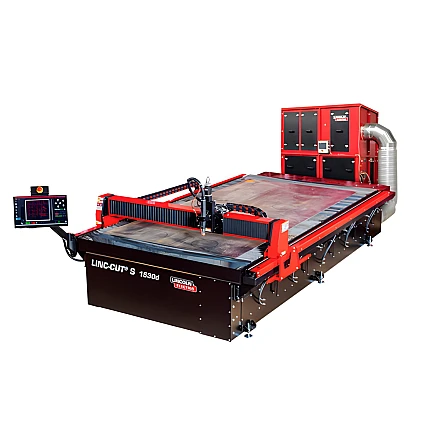

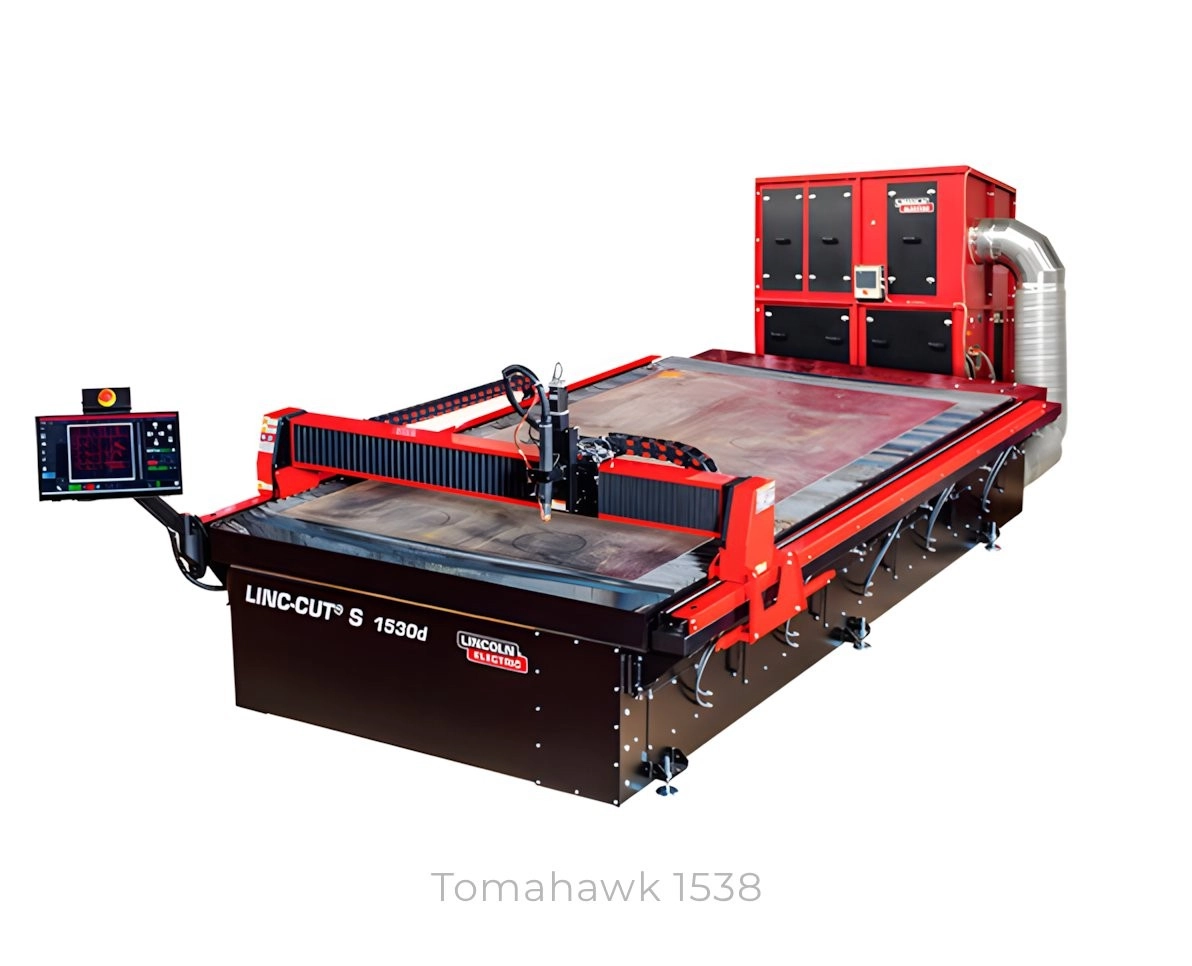

Lincoln Electric Lincoln LINC-CUT S 1530D mit der Tomahawk 1538 Schneidanlage

Luft-Plasmaschneiden und Markieren mit einem integrierten Absaugtisch.

  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Lincoln Electric
  • Artikel-Nr: AS-CM-LCS1530DTH80
  • Schneidbereich1.500 x 3.000 mm
  • Schnittleistungvon 0,8 bis 25 mm
  • Luft Anforderung6,2 – 8,2 bar
  • Netzspannung230V/4A 1Ph 50/60Hz HMI and CNC
  • Geschwindigkeitmm/Min

Lincoln LINC-CUT 1530D mit der Tomahawk 1538 Schneidanlage - Luft-Plasmaschneiden und Markieren mit einem integrierten Absaugtisch. Das LINC-CUT S 1530 d Schneidsysteme ist für eine Reihe von Plasmaschneidanwendungen geeignet und schneidet Stahl von 1 bis 25 mm. Der integrierte Absaugtisch ist in 600 mm breite Segmente unterteilt, sodaß eine kraftvolle Absaugung des Schneidrauchs immer genau da stattfindet, wo gerade geschnitten wird. Die niedrigen Betriebskosten werden durch hohe Standzeiten der Verschleißteile, hohe Schnittgeschwindigkeiten und nahezu gratfreie Schnitte sicher gestellt. Der Schneidbereich liegt bei Blechgrößen bis 1500 x 3000 mm. Die LINC-CUT ist ein modernes, qualitativ hochwertiges System mit geringem Platzbedarf für kleinere Werkstätten und überzeugt mit beeindruckenden Leistungsdaten. Alle in der LINC-CUT integrierten Komponenten werden ausschließlich von LINCOLN ELECTRIC selbst hergestellt und sind dementsprechend perfekt aufeinander abgestimmt. Die LINC-CUT wird in EUROPA gebaut. Egal ob ACCUMOVE – Steuerung, die FLEXCUT 125A, und natürlich auch der Maschinenkörper mit Linearlagern für die X-, Y- und Z-Achse, alles arbeitet Hand in Hand abgestimmt zusammen – für perfekte Ergebnisse.

CHF 51’874.20
exkl. MwSt.
Lincoln LINC-CUT 1530D mit der Tomahawk 1538 Schneidanlage - Luft-Plasmaschneiden und Markieren mit einem integrierten Absaugtisch.

Das LINC-CUT S 1530 d Schneidsysteme ist für eine Reihe von Plasmaschneidanwendungen geeignet und schneidet Stahl von 1 bis 25 mm. Der integrierte Absaugtisch ist in 600 mm breite Segmente unterteilt, sodaß eine kraftvolle Absaugung des Schneidrauchs immer genau da stattfindet, wo gerade geschnitten wird. Die niedrigen Betriebskosten werden durch hohe Standzeiten der Verschleißteile, hohe Schnittgeschwindigkeiten und nahezu gratfreie Schnitte sicher gestellt. Der Schneidbereich liegt bei Blechgrößen bis 1500 x 3000 mm. Die LINC-CUT ist ein modernes, qualitativ hochwertiges System mit geringem Platzbedarf für kleinere Werkstätten und überzeugt mit beeindruckenden Leistungsdaten. Alle in der LINC-CUT integrierten Komponenten werden ausschließlich von LINCOLN ELECTRIC selbst hergestellt und sind dementsprechend perfekt aufeinander abgestimmt. Die LINC-CUT wird in EUROPA gebaut. Egal ob ACCUMOVE – Steuerung, die der Tomahawk 1538, und natürlich auch der Maschinenkörper mit Linearlagern für die X-, Y- und Z-Achse, alles arbeitet Hand in Hand abgestimmt zusammen – für perfekte Ergebnisse.

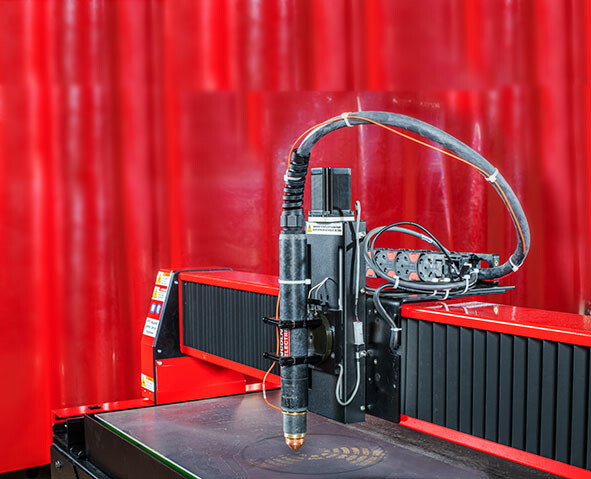

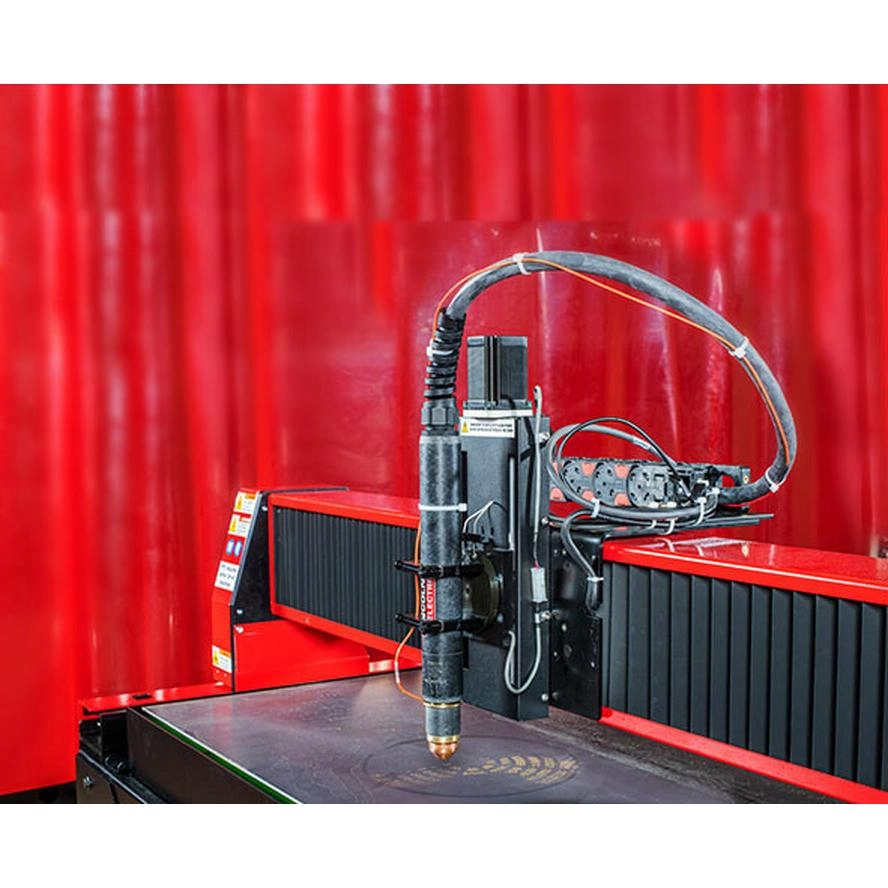

Die LINC-CUT S 1530d wird standardmäßig mit der Tomahawk 1538 Luft-Plasmastromquelle ausgeliefert und kann Baustahl bis zu einer Dicke von 25 mm durchdringen und schneiden. 10 mm Baustahl schneidet sie z. B. mit einer Geschwindigkeit von 2700 mm/min. Die Tomahawk 1538 unterstützt sowohl das Plasmaschneiden als auch das Plasmamarkieren mit dem gleichen Satz von Verschleißteilen.

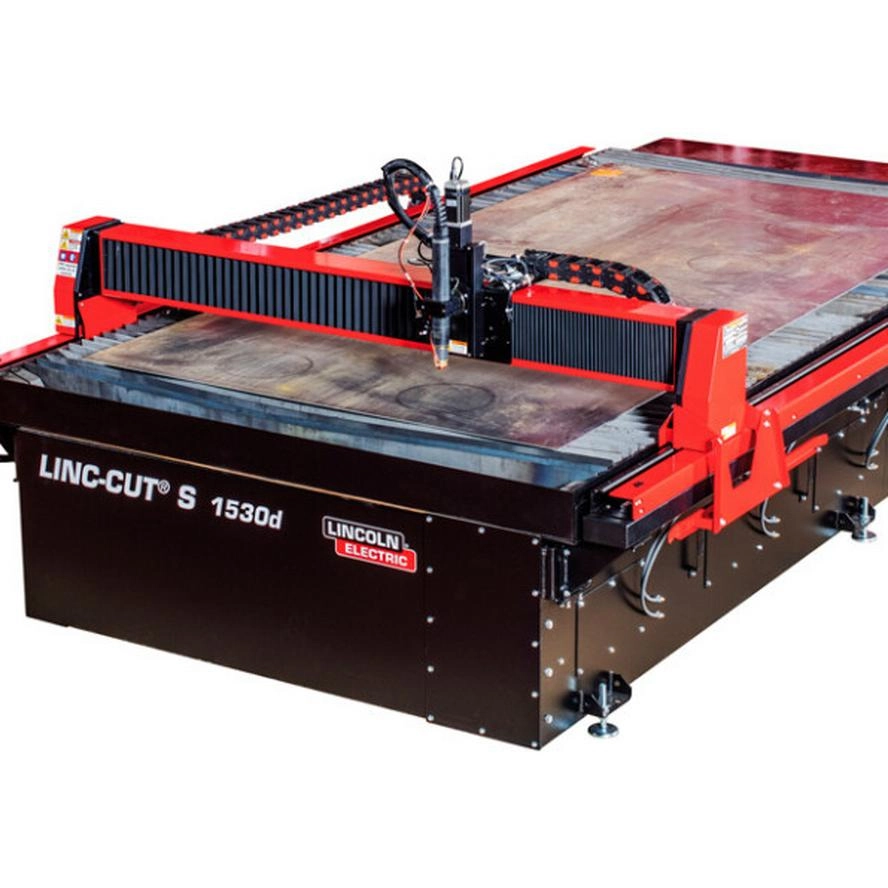

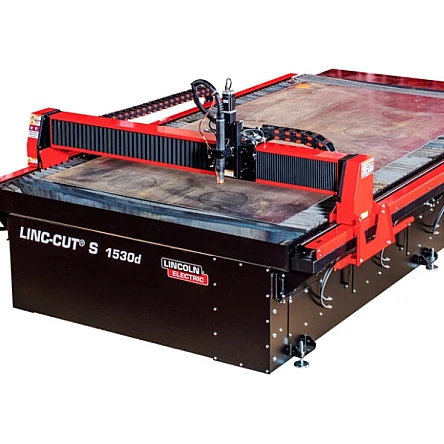

Praxisorientierte Bauweise

Der Maschinenkörper mit seiner starren Stahlrahmenbauweise trägt maßgeblich zur präzisen Führung der Schneideinheit bei. Der Stahlrahmen ermöglicht sehr gleichmäßige Bewegungen, sowie eine ausgezeichnete und konstante Positionsgenauigkeit. Der Absaugtisch bildet gleichzeitig das Grundgerüst für die LINC-CUT. Der Brenntisch besteht aus 600 mm Teilsegmenten für eine optimale Ansaugleitung im Brennbereich. Er saugt den Schneidstaub und austretende Restgase auf. Die Stahlrahmenbauweise trägt Bleche von 1500 – 3000 mm mit einer Dicke von 25 mm sicher.

Das Plug-and-Play-Design des LINC-CUT S 1530 d Systems vereinfacht Aufbau, Installation und Inbetriebnahme der Maschine, die in wenigen Stunden nach Anlieferung abgeschlossen werden kann. Ein minimaler Lernaufwand – dank der äußerst benutzerfreundlichen Touch Oberfläche der Steuerung – läßt Ihren Bediener schnell in den Produktionsprozess einsteigen. Auch beim Thema Support bietet LINCOLN ELECTRIC in Europa den reibungslosen Service eines einzigen Herstellers und Ansprechpartners, falls einmal der Bedarf im jahrelangen zuverlässigen Produktionsbetrieb einer LINC-CUT S 1530 d bei Ihnen entstehen sollte.

Effizienz Produktivirär Präzision

Ausgezeichnete Schnittleistung
  • Niedriger Schnittfugenwinkel, sehr glatte Schnittfläche
  • Schneiden und auch Plasmamarkieren
  • Qualitätsmanagement, insbesondere zur Verbesserung der Rundheit von Schraubenlöchern
Einfache Anwendung
  • Benötigt nur Druckluft
  • Großer und intuitiver Touchscreen
Niedrige Betriebskosten
  • Hohe Standzeiten der Verbrauchsmaterialien
  • Hohe Schnittgeschwindigkeiten
  • Nahezu gratfreie Schnitte reduzieren den Nachbearbeitungsbedarf
Effizienz Produktivirär Präzision

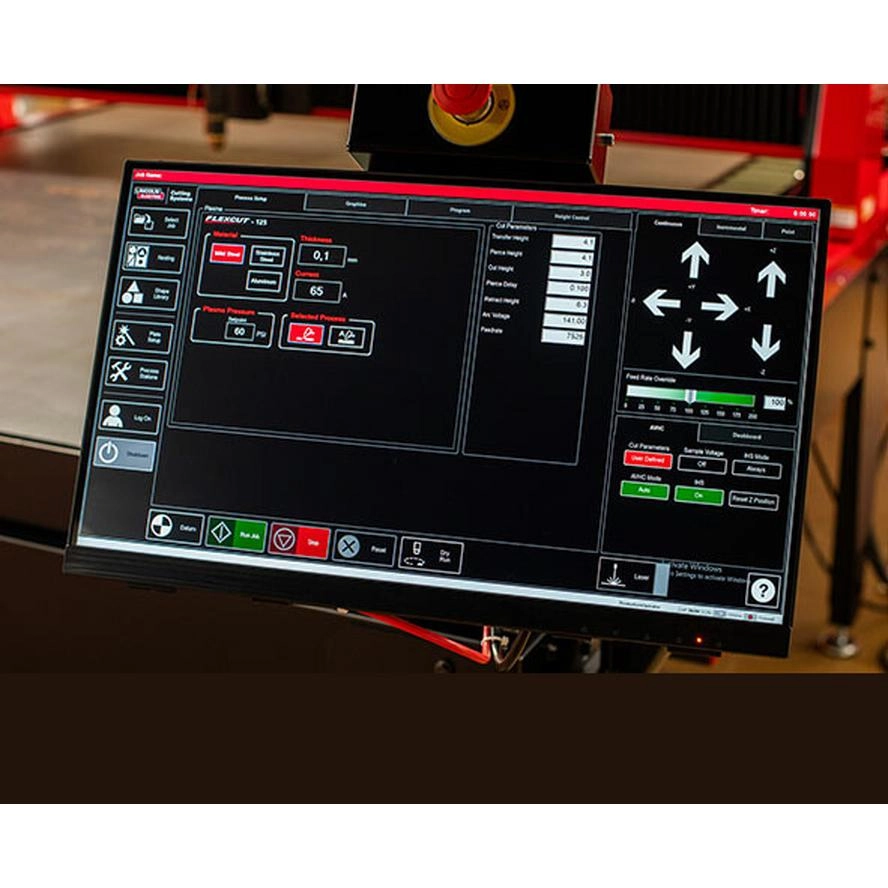

ACCUMOVE

Die ACCUMOVE-CNC-Steuerung ist eine fortschrittliche Maschinensteuerung die alle Funktionen für eine einfache Bedienung kombiniert. Sie bietet eine erhöhte Verarbeitungsleistung und Abstimmung jeder Komponente auf dem Tisch. Die Höhensteuerung, die Motoren und die computergestützte Fertigungssoftware werden alle mit einem einzigen Betriebssystem verwaltet, so dass die gesamte Kommunikationssteuerung auf einem Bildschirm erfolgt.

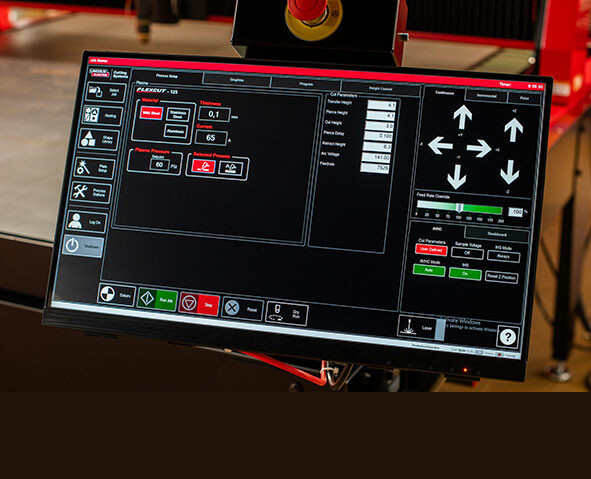

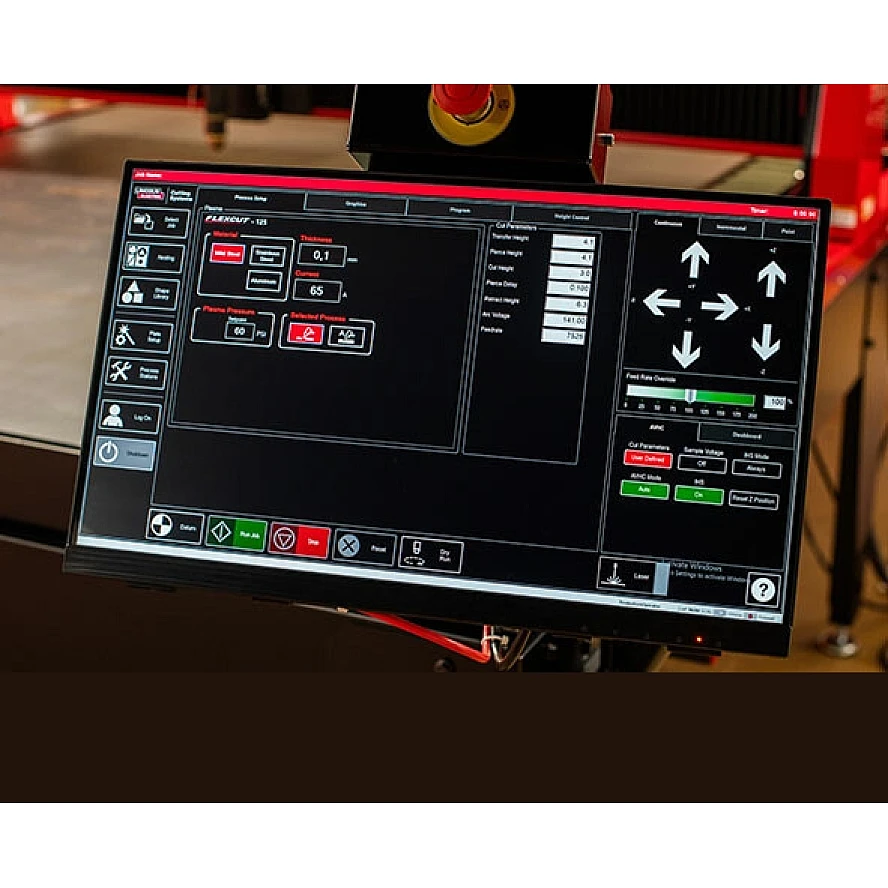

NEUER VISUAL MACHINE DESIGNER (VMD)

VMD ist die Mensch-Maschine-Schnittstelle (HMI) aller ACCUMOVE® CNC-Steuerungen. Ihr benutzerfreundliches Design und ihr gefälliges Layout ist sehr leicht zu erlernen. Eine ganze Reihe neuer Funktionen wurde direkt in die Steuerung eingebaut, um den Schneidprozess noch mehr zu vereinfachen:



  • Prozessverwaltung

Alle Parameter werden von der Schnittstelle aus gesteuert, abhängig von der einfachen Materialwahl und Materialdicke, und vereinfacht den Plasmaschneidprozess. Mehrere Funktionen erhöhen die Produktivität wiederkehrender Abläufe und kompensieren automatisch den Verschleiß von Verbrauchsmaterialien.

  • Blechausrichtung

Vereinfacht das Beladen von Material, insbesondere bei dickeren Blechen. Unabhängig von der Ausrichtung des Blechs passt die ACCUMOVE Steuerung den Bewegungsablauf entsprechend an.

  • Laser Positionierungsmodus

Vereinfacht den Einsatz der Maschine zum Ausrichten der Bleche und definiert den Startpunkt auch im Testmodus.

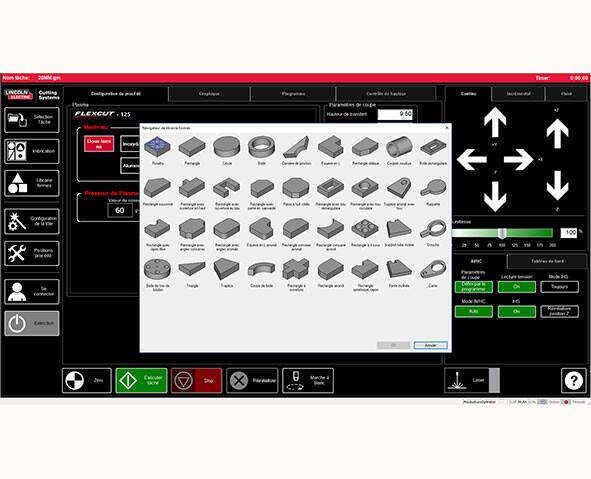

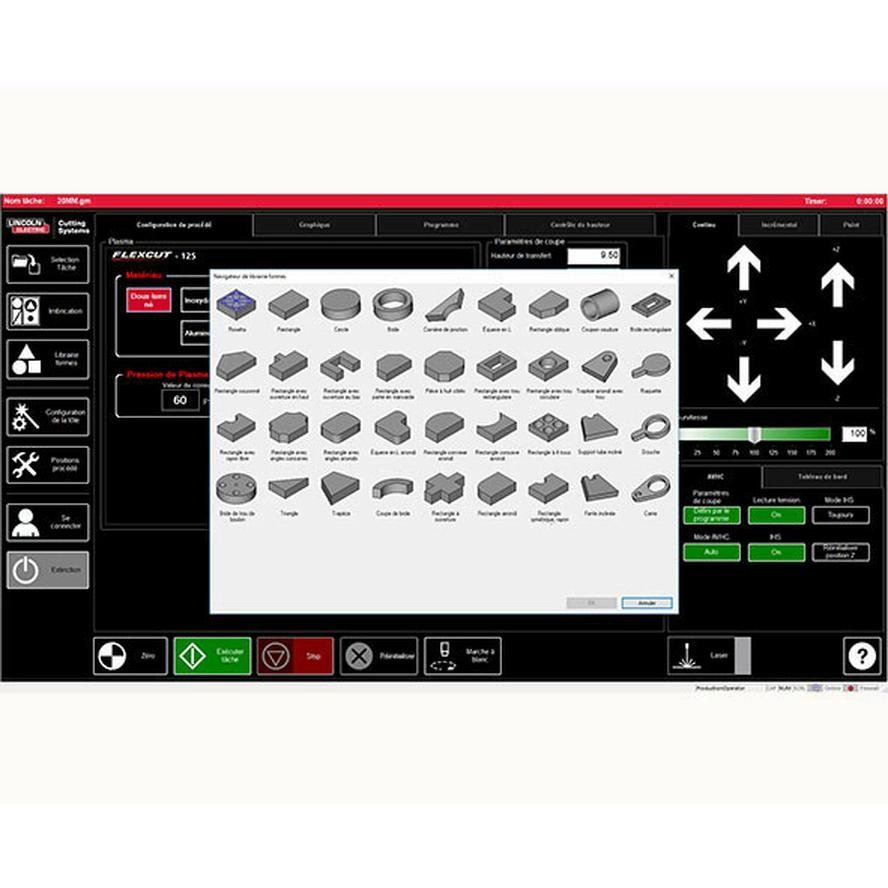

  • 36 Standardformen

Sind in der Software vorinstalliert und enthalten eine Reihe von anpassbaren Formen vom Rechteck bis hin zu komplexen kreisförmigen Flanschen.

  • Automatisches Schachtelmodul

Laden Sie Ihre dxf- oder dwg-Dateien, geben Sie die Anzahl ein und die VMD-Software erstellt Ihren Produktionsplan automatisch.

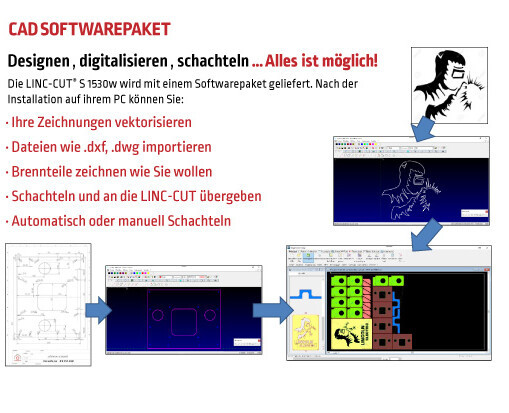

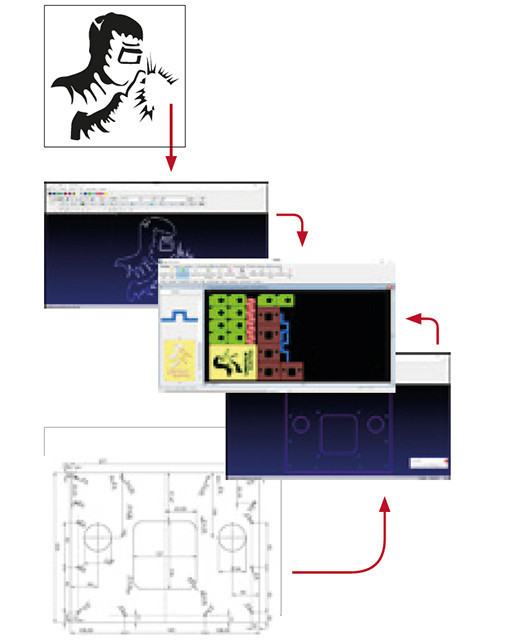

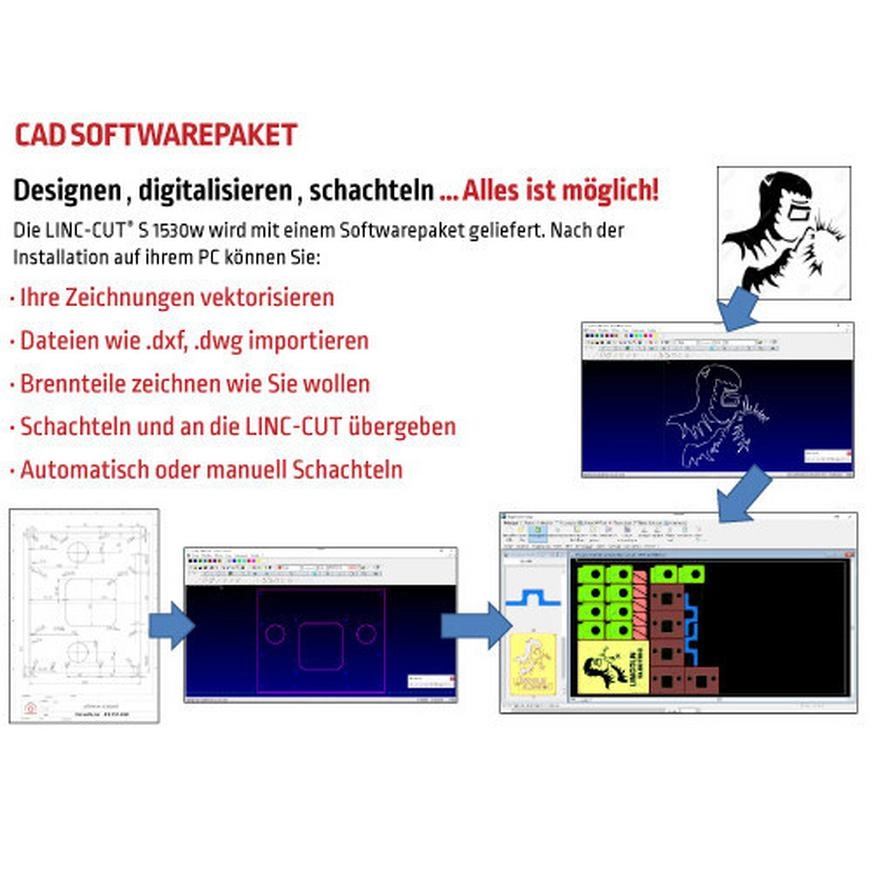

ENTWURF, DIGITALISIERUNG, SCHACHTELN... LASSEN SIE IHRER KREATIVITÄT FREIEN LAUF

Die LINC-CUT® S wird mit einem Softwarepaket geliefert, das auf Ihrem PC installiert wird. Sie bietet:

  • Vektorisierung Ihrer Zeichnungen
  • Importieren der Standardformate .dxf, .dwg
  • Stücke nach Plänen zeichnen
  • Maschinenprogramme verschachteln und generieren
  • Verschachtelung erfolgt manuell oder automatisch
ENTWURF,  DIGITALISIERUNG,  SCHACHTELN... LASSEN  SIE IHRER KREATIVITÄT  FREIEN LAUF

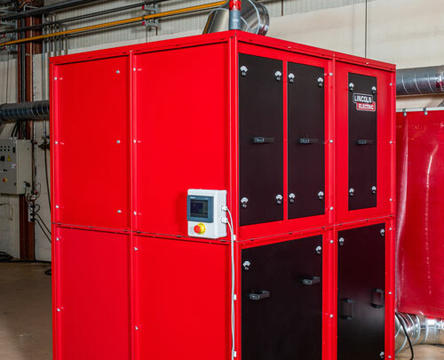

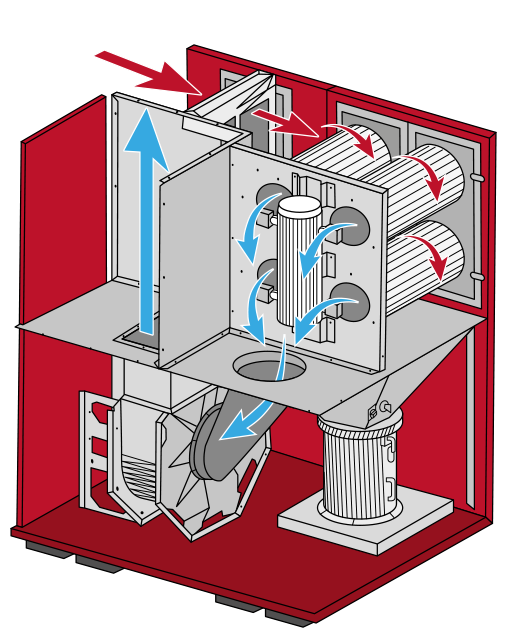

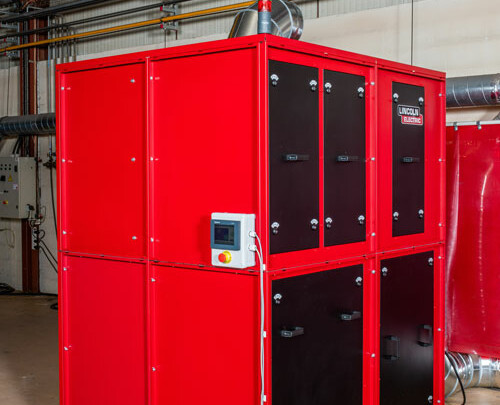

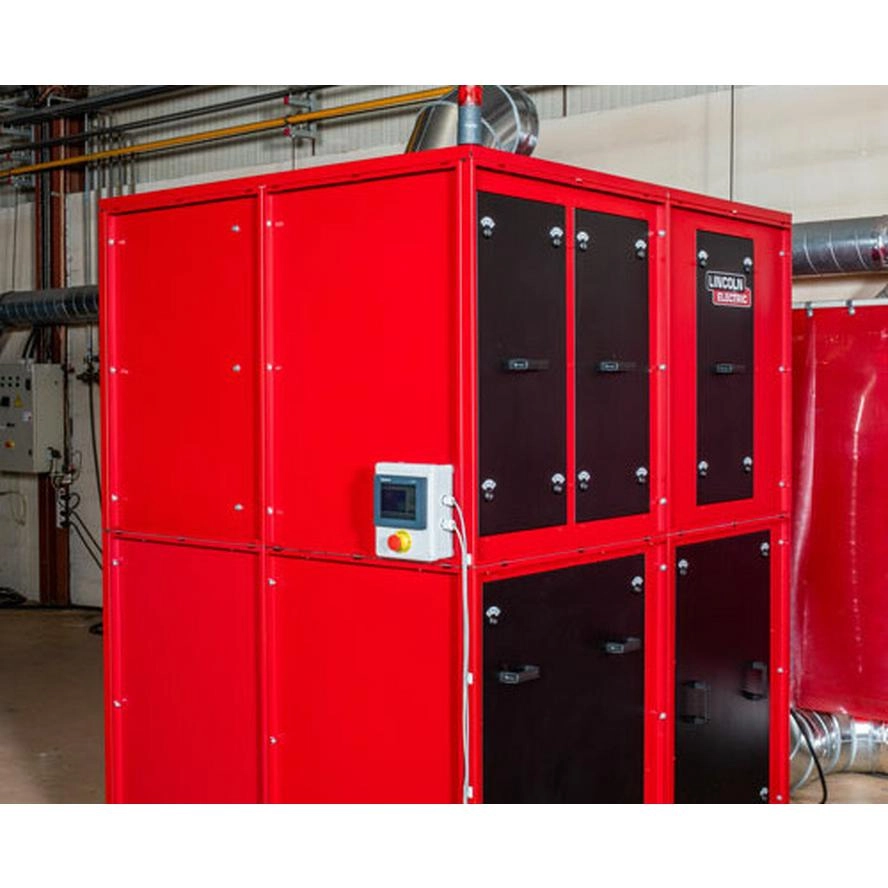

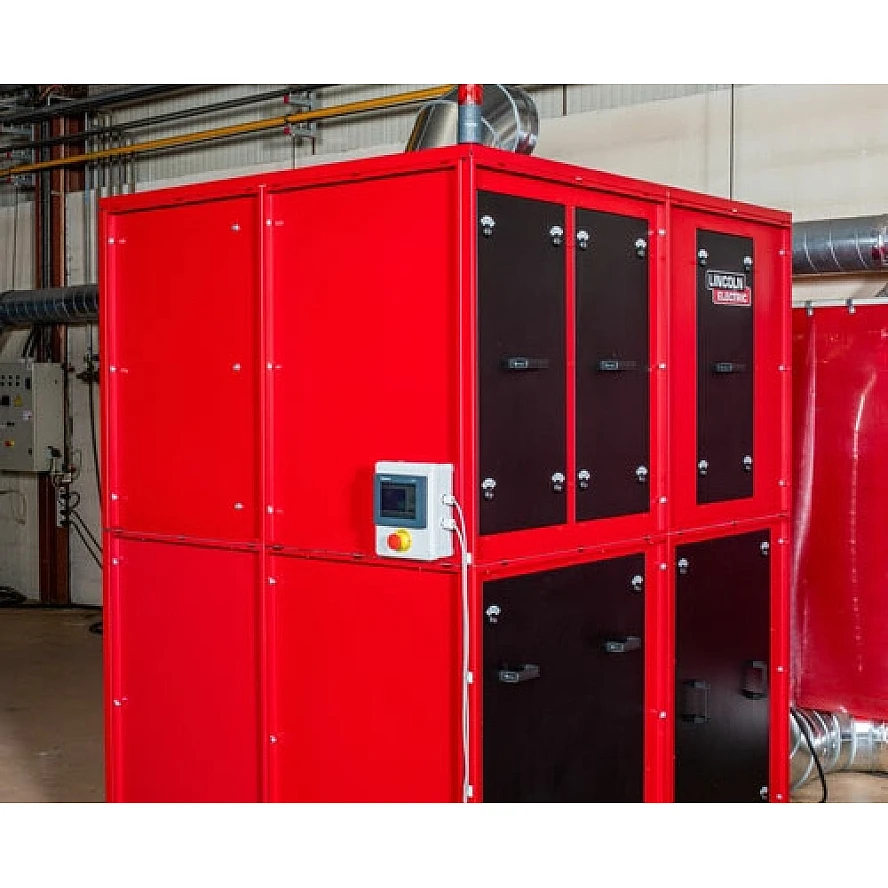

DIGIFILTER - KOMPAKTE ABSAUG- UND FILTERANLAGE

In Kombination mit einem Absaugtisch sorgt DIGIFILTER für eine saubere und sichere Arbeitsumgebung:

  • Funkenfänger
  • 4 Kartuschen: Polyester mit PTFE Membran für lange Lebensdauer
  • Staubsammelbehälter
  • Benutzerfreundliche Schnittstelle zur Kontrolle des Zustandes von Kartuschen und Sammelbehälter, Wartungsunterstützung durch Ereignisprotokoll
  • Automatische Selbstreinigung der Kartuschen
  • Filterkartusche Klasse H13 nach EN1822 (Effizienz 99,9987%)
DIGIFILTER - KOMPAKTE ABSAUG- UND  FILTERANLAGE

Technische Daten

General

Schneidbereich
1.500 x 3.000 mm
Schnittleistung
von 0,8 bis 25 mm
Luft Anforderung
6,2 – 8,2 bar
Netzspannung
230V/4A 1Ph 50/60Hz HMI and CNC
Geschwindigkeit
mm/Min
Positionsgenauigkeit
12700 mm/min

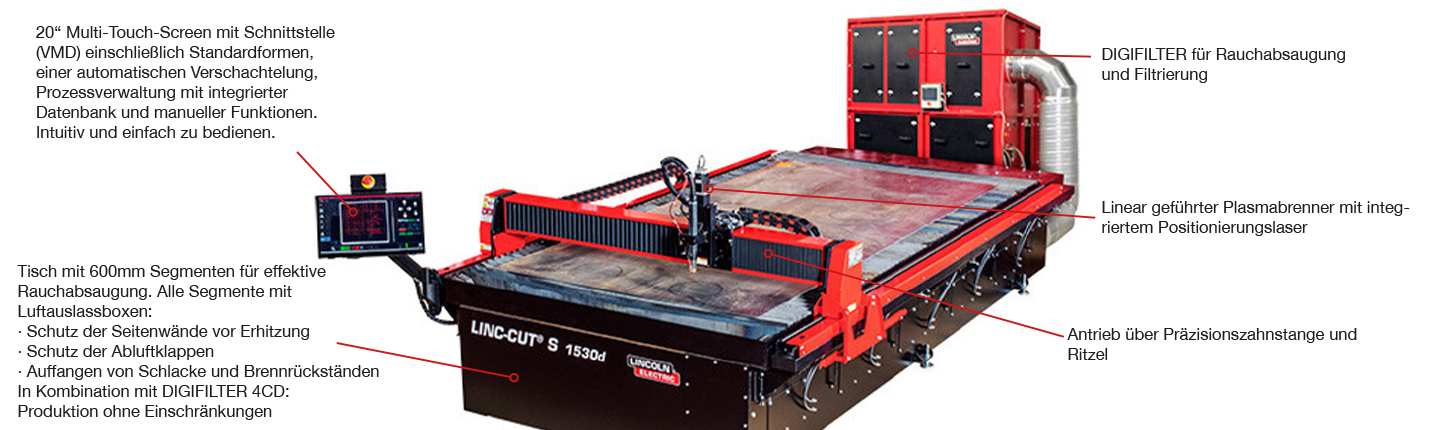

Maschinen Spezifikationen LINC-CUT S 1530 d

Eingangsspannung: 230V, 1 Phase, 50/60 Hz 4A
Antriebssystem: Präzisionszahnstange mit Ritzel
Linearer Querantrieb
Tisch mit 600 mm Segmenten für effektive Rauchabsaugung
Integrierter Positionierungslaser
Positioniergeschwindigkeit: 12700 mm/min

Brenntisch Spezifikationen

Schneidbereich
1.500 x 3.000 mm
Abmessungen (H x B x L)
1.600 x 3481 x 2027 mm
Gewicht
1800 kg

ACCUMOVE Steuerung

Einfach zu bedienende Maschinensteuerung
HMI als Touch Screen Oberfläche ausgeführt für intuitive Bedienung
Integrierte Prozessverwaltung mit Materialwahl un -Dicke
Blechausrichtung kompensiert
Laser Positionsmodus
36 Integrierte Standardformen
Automatisches Schachtelmodul
Verarbeitet DXF oder DWG Dateien

DIGIFILTER kompakte Filteranlage

4 Filterpatronen: Polyester mit PTFE Membran für lange Lebensdauer
Funkenfänger
Staubsammelbehälter
Benutzerfreundliche Schnittstelle zur Kontrolle des Zustandes von Filterpatronen und Sammelbehälter, Wartungsunterstützung durch Ereignisprotokoll
Automatische Selbstreinigung der Filterpatronen
Filterpatrone Klasse H13 nach EN1822 (Effizienz 99,9987%)
Abmessungen 1800 x 1480 x 2275mm

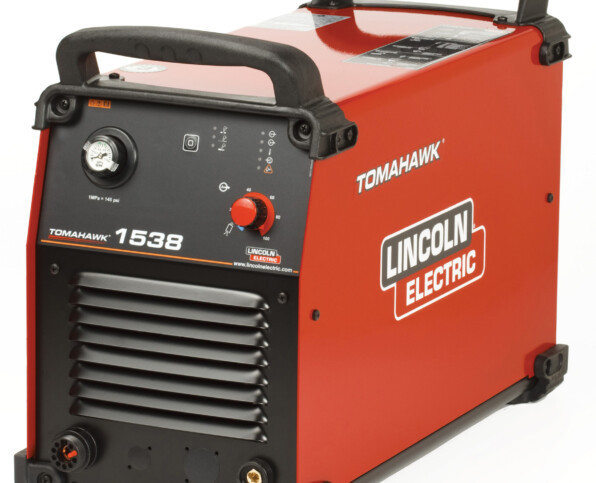

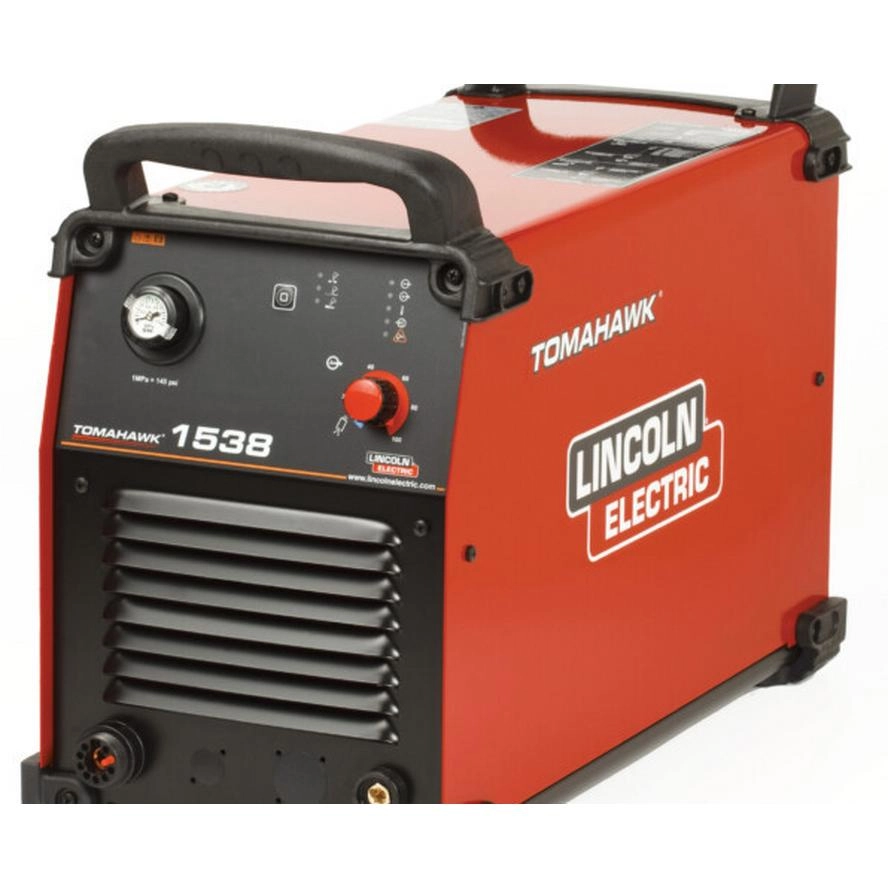

TOMAHAWK® 1538

Luftplasmaschneiden
Ausgestattet mit 2 Brennern LC100M für mechanisierte Schnitte und LC105 für manuelle Schnitte
Leistungsbereich 20-100 Ampere
Eingangsleistung: 400V (+/-15%) – dreiphasig – 50 – 60 Hz
Eingangsleistung: 7,1kW @ 100%, 13,7kW @ 40%, 32A Absicherung träge
Nennleistung: 60A/100% – 80A/65% – 100A/40% (40 °C)
Gas: Luft
Abmessungen: 455 x 301 x 618 mm Gewicht: 36 kg

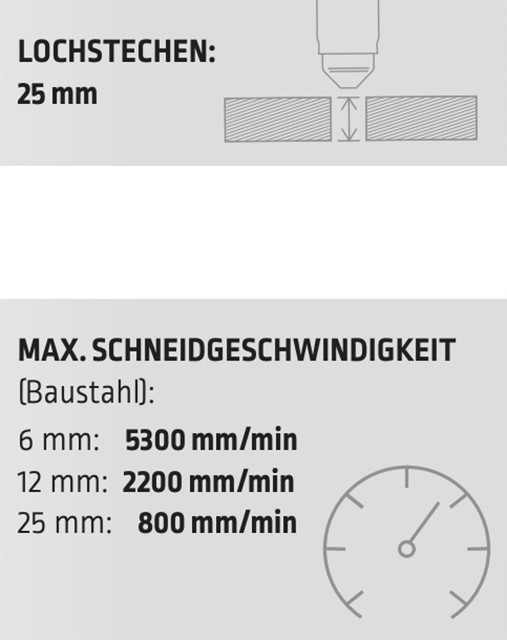

20mm Lochstechen
25mm Start vom Rand

Vorteile

  • Qualitativ hochwertiges Plasma Schneidsystem für Baustahl und Edelstahl
  • Kompakte Einheit mit integriertem Absaugtisch
  • Absaugtisch mit 600 mm breiten Segmenten
  • Schneidbereich 1.500 – 3.000
  • Integrierter Positionierungslaser
  • geeignet für kleinere Betriebe mit begrenztem Platzangebot
  • Systempaket mit FLEXCUT 125A, ACCUMOVE -Steuerung mit Software (z.B. Schachteln, Datenbank etc.) und Maschinenkörper
  • Alle Komponenten von EINEM HERSTELLER!
  • 2 Jahre Garantie auf die Maschine, 3 Jahre Garantie auf die Plasmastromquelle FLEXCUT 125A

Anwendung

  • Metallfertigungsbetriebe
  • Blechverarbeitende Unternehmen
  • Kleinbehälterbau
  • Schlossereien
  • Prototypenbau
  • Bildung und Ausbildung

Werkstoffe

  • Baustahl
  • Edelstahl (INOX)
  • Aluminium

Zubehör ISO

  • LINC-CUT 1530D
  • Tomahawk 1538
  • ACCUMOVE-CNC-Steuerung
  • 1 BRENNER (Maschine)
  • 1 BRENNER (Hand)
