Oerlikon Carbofil 2NiMoCr

MAG-Schweißen höchstfester Feinkornstähle bis 890 N/mm²!

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon

Massivdrahtelektrode für das MAG-Schweißen höchstfester Feinkornstähle bis 890 N/mm² Streckgrenze und darüber hinaus (undermatched). Sichere Kaltzähigkeit bis - 40 °C. Geeignet für Ar/CO2 oder Ar/CO2/O2 Mischgas. Spritzerarmer Werkstoffübergang im Kurz- und Sprühlichtbogen. Verkupfert.

  • Normbezeichnung (EN IS0)16834-A: G 89 4 M21 Mn4Ni2CrMo
  • AWSA5.28: ER 120S-G
  • Einteilunghochfeste Stähle
  • AnalyseC - Mn - Si - P - S - Cr - Ni - Mo

Ab CHF 359.20

exkl. MwSt.

ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Spule

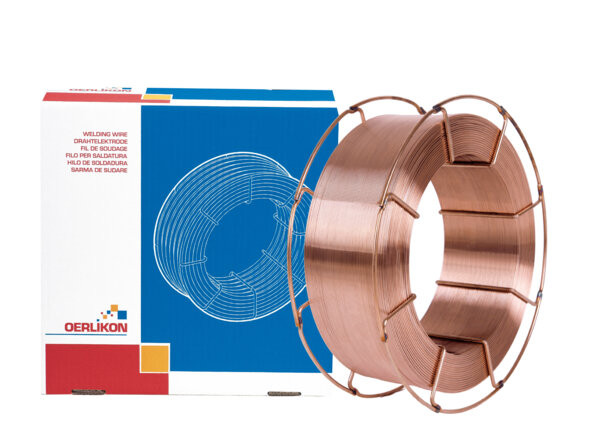

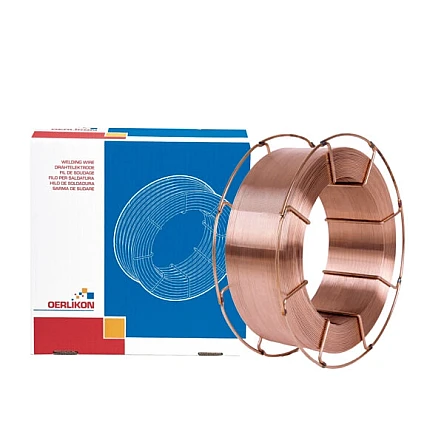

OERLIKON CARBOFIL 2NIMOCR

Artikel-Nr W000289176
1.2 mm
16 Kg
B300

BS300 Korbspule (BS)



Pro Spule
CHF 359.20
Ab 10 Spule
CHF 287.36
Ab 30 Spule
CHF 215.52
Ab 63 Spule
CHF 143.68

OERLIKON CARBOFIL 2NIMOCR

Artikel-Nr W000289173
1.0 mm
16 kg
B300
Pro Spule
CHF 362.25
Ab 10 Spule
CHF 289.80
Ab 30 Spule
CHF 217.35
Ab 63 Spule
CHF 144.90
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Beschreibung

OERLIKON CARBOFIL 2NIMOCR - Drahtelektroden für das Schutzgasschweissen hochfeste Stähle -

Massivdrahtelektrode für das MAG-Schweißen höchstfester Feinkornstähle bis 890 N/mm² Streckgrenze und darüber hinaus (undermatched). Sichere Kaltzähigkeit bis - 40 °C. Geeignet für Ar/CO2 oder Ar/CO2/O2 Mischgas. Spritzerarmer Werkstoffübergang im Kurz- und Sprühlichtbogen. Verkupfert.

Technische Daten

General

Normbezeichnung (EN IS0)
16834-A: G 89 4 M21 Mn4Ni2CrMo
AWS
A5.28: ER 120S-G
Einteilung
hochfeste Stähle
Analyse
C - Mn - Si - P - S - Cr - Ni - Mo

Schutzgase

Schutzgase
EN ISO 14175 : M20, M21, M24, M26

Normbezeichnungen

EN IS0
16834-A: G 89 4 M21 Mn4Ni2CrMo
AWS
A5.28: ER 120S-G

Zulassungen

DB
-
TÜV

Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2

Draht
C
0.08
Mn
1.7
SI
0.7
P
≤ 0.015
S
≤ 0.018
Cr
0.4
Ni
2.2
Mo
0.6

Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 890
Zugfestigkeit (MPa)
≥ 940
Dehnung (%) A5 (%)
≥ 15
Kerbschlagarbeit ISO-V (J) +20 °C
> 80
Kerbschlagarbeit ISO-V (J) -40 °C
≥ 47

Vorteile

  • Gute Zündeigenschaften
  • Optimierte Schweißeigenschaften
  • Lichtbogenstabilität

Werkstoffe

  • S690
  • S890
Trocken lagern
