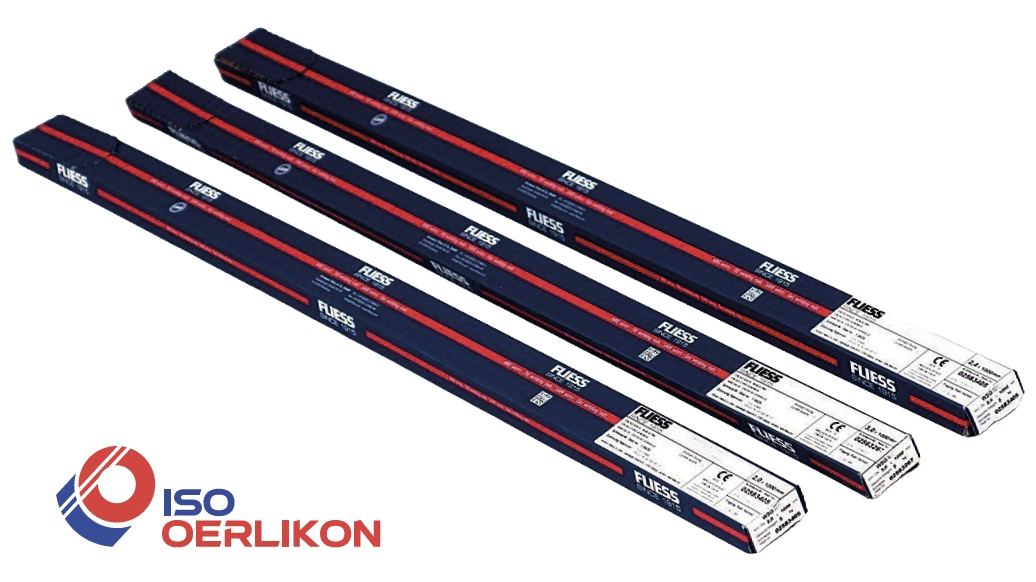

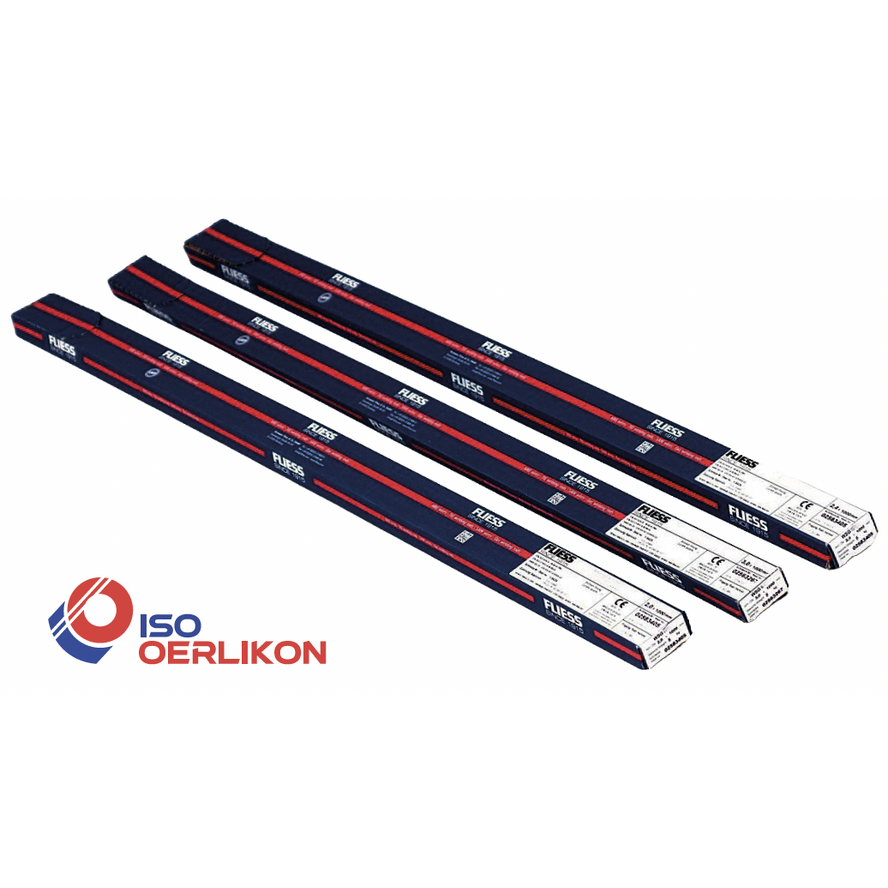

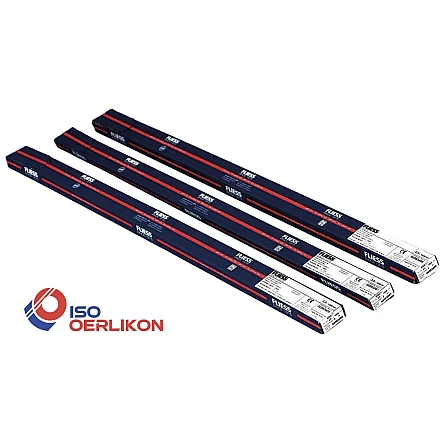

OERLIKON CARBOROD CRMO2

WIG/TIG - Schweissstäbe
un- und niedriglegierte Stähle

Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC -
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Artikel-Nr: W000283373
  • Normbezeichnung (EN IS0)21952-A: W CrMo2 Si
  • AWSA5.28: ER 90S-G
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Mn - Si

WIG-Schweißstab für warmfeste und druckwasserstoffbeständige Stähle des Typs 2,25 % Cr - 1 % Mo im Kessel-, Behälter- und Rohrleitungsbau für Betriebstemperaturen bis 600 °C.

Ab CHF 237.80

ProduktDurchmesserLängeVPEMengePreis Pro Pak

OERLIKON CARBOROD CRMO2

Artikel-Nr W000283373
2.4 mm1000 mm
5 Kg
Pro Pak
CHF 237.80
Ab 5 Pak
CHF 202.13
Ab 20 Pak
CHF 178.35
Ab 50 Pak
CHF 142.68
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON CARBOROD CRMO2 - Schweissstäbe für un- und niedriglegierte Stähle

WIG-Schweißstab für warmfeste und druckwasserstoffbeständige Stähle des Typs 2,25 % Cr - 1 % Mo im Kessel-, Behälter- und Rohrleitungsbau für Betriebstemperaturen bis 600 °C.

Technische Daten

General

Normbezeichnung (EN IS0)
21952-A: W CrMo2 Si
AWS
A5.28: ER 90S-G
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si

Schutzgase

Schutzgase
EN ISO 14175 : I1

Normbezeichnungen

EN IS0
21952-A: W CrMo2 Si
AWS
A5.28: ER 90S-G

Chemische Zusammensetzung (typische Werte in %)

C
0.09
Mn
1.1
SI
0.7
P
≤ 0.020
S
≤ 0.020
Cr
2.5
Mo
1

Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)

Wärmebehandlung
690 °C x 1h
Streckgrenze (MPa)
≥ 400
Zugfestigkeit (MPa)
≥ 620
Dehnung (%) A5 (%)
≥ 22
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 120
Kerbschlagarbeit ISO-V (J) -30 °C
≥ 70

Werkstoffe

  • 10CrMo9 - 10
  • 12CrMo9 - 10
  • A387 Gr.22
  • Cl 1 and 2
  • A 182 Gr.F 22
  • A 336 Gr.F22
Trocken lagern.
