Oerlikon OERLIKON CARBOROD KV5

WIG/TIG - Schweissstäbe
un- und niedriglegierte Stähle

Schweissposition - Stromart - Polung

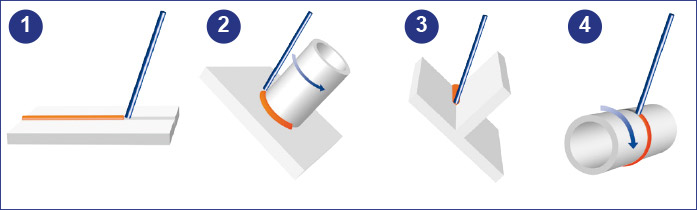

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

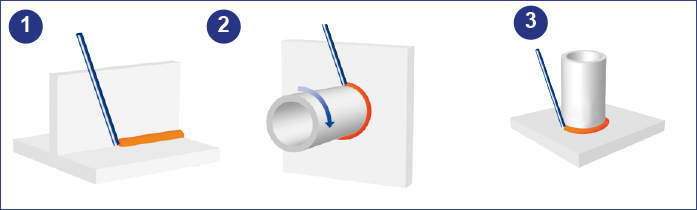

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

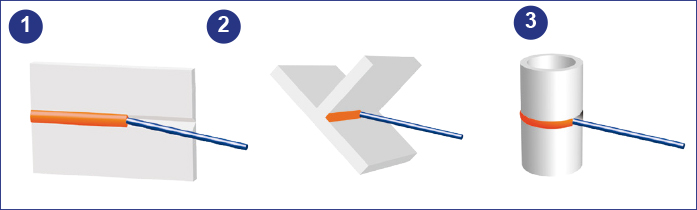

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

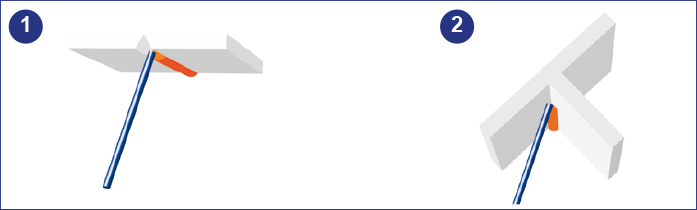

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

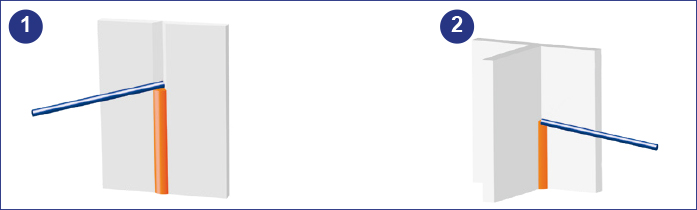

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC -
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Normbezeichnung (EN IS0)21952-B: W 55M 1CM
  • AWSA5.28: ER 80S-B2
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Mn - Si - P - S - Cr - Mo

CARBOROD KV5 is a copper coated ER80S-B2 type solid TIG welding rod depositing a C-1¼Cr ½Mo weld metal for the welding of creep resisting steels. Suitable for use with Ar shielding gas. CARBOROD KV5 is used for welding of similar composition used in power generation and chemical plant applications for service temperatures <550°C. Also suitable where some resistance to hydrogen attack by sulphur bearing crude oil is required. Main applications include boilers, plate and tube steels as well as for the welding of quenched and tempered and case hardening steels produced mainly from steels 13CrMo4-5 or ASTM A335 P11/P12. The CARBOROD KV5 deposits very clean weld metal with guaranteed Bruscato factor X<13, and with controlled As, Sb, Sn content to minimise the propensity to temper embrittlement. CARBOROD KV5 is proposed, where the operational guidelines are given by the ASME norms.

Ab CHF 111.90

exkl. MwSt.

ProduktDurchmesserLängeVPEMengePreis Pro Pak

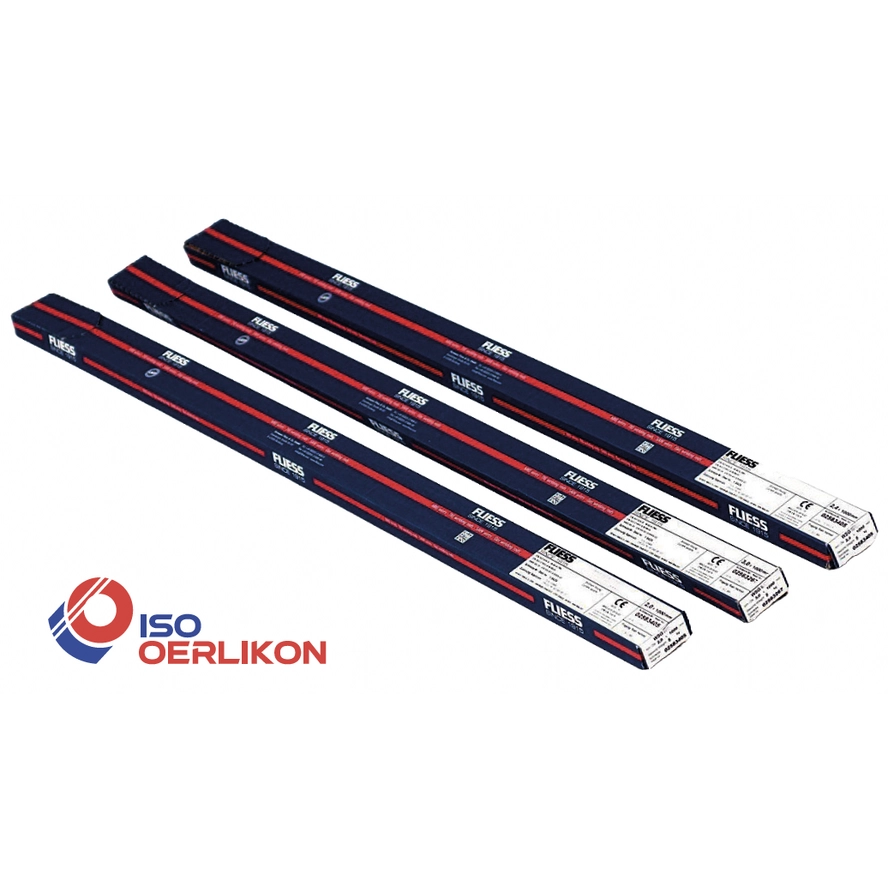

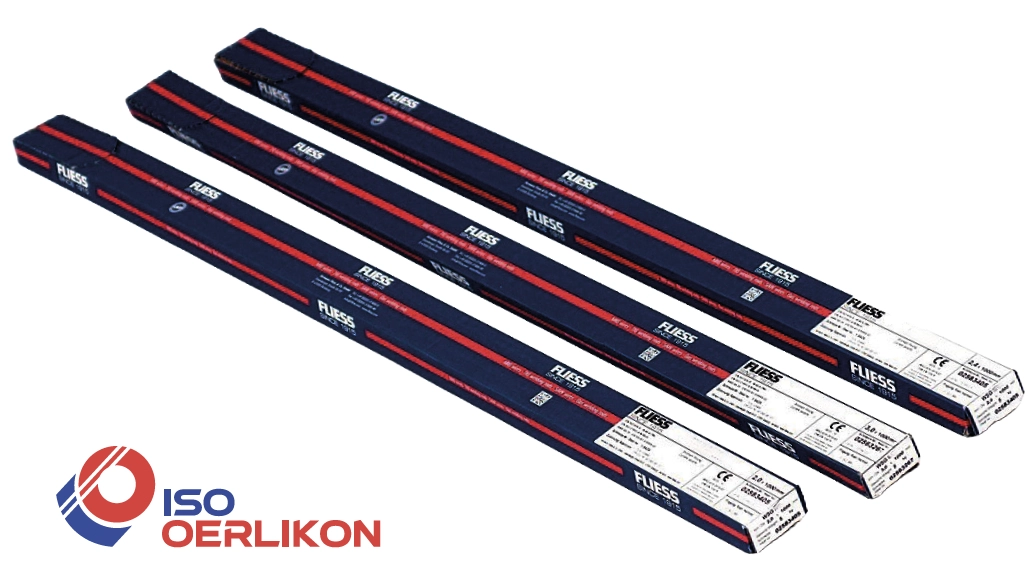

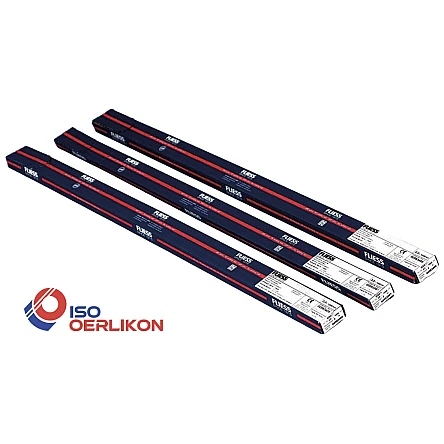

OERLIKON CARBOROD KV5

Artikel-Nr W000283649
2.0 mm1000 mm
5 Kg
Pro Pak
CHF 111.90
Ab 5 Pak
CHF 95.12
Ab 20 Pak
CHF 83.93
Ab 50 Pak
CHF 67.14

OERLIKON CARBOROD KV5

Artikel-Nr W000283650
2.4 mm1000 mm
5 Kg
Pro Pak
CHF 111.90
Ab 5 Pak
CHF 95.12
Ab 20 Pak
CHF 83.93
Ab 50 Pak
CHF 67.14
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON CARBOROD KV5 - Schweissstäbe für un- und niedriglegierte Stähle

CARBOROD KV5 is a copper coated ER80S-B2 type solid TIG welding rod depositing a C-1¼Cr ½Mo weld metal for the welding of creep resisting steels. Suitable for use with Ar shielding gas.

CARBOROD KV5 is used for welding of similar composition used in power generation and chemical plant applications for service temperatures <550°C. Also suitable where some resistance to hydrogen attack by sulphur bearing crude oil is required. Main applications include boilers, plate and tube steels as well as for the welding of quenched and tempered and case hardening steels produced mainly from steels 13CrMo4-5 or ASTM A335 P11/P12.

The CARBOROD KV5 deposits very clean weld metal with guaranteed Bruscato factor X<13, and with controlled As, Sb, Sn content to minimise the propensity to temper embrittlement. CARBOROD KV5 is proposed, where the operational guidelines are given by the ASME norms.

Technische Daten

General

Normbezeichnung (EN IS0)
21952-B: W 55M 1CM
AWS
A5.28: ER 80S-B2
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si - P - S - Cr - Mo

Schutzgase

Schutzgase
EN ISO 14175 : I1

Normbezeichnungen

EN IS0
21952-B: W 55M 1CM
AWS
A5.28: ER 80S-B2

Chemische Zusammensetzung (typische Werte in %)

C
0.08
Mn
0.56
SI
0.50
P
≤ 0.020
S
≤ 0.020
Cr
1.25
Mo
≤ 0.50

Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)

Wärmebehandlung
PWHT 620°C x 1h
Streckgrenze (MPa)
≥ 470
Zugfestigkeit (MPa)
≥ 550
Dehnung (%) A5 (%)
≥ 20
Kerbschlagarbeit ISO-V (J) -29 °C
≥ 47

Werkstoffe

  • 13CrMo4-5
  • 13CrMoSi5-5
  • G17CrMo5-5
Trocken lagern.
