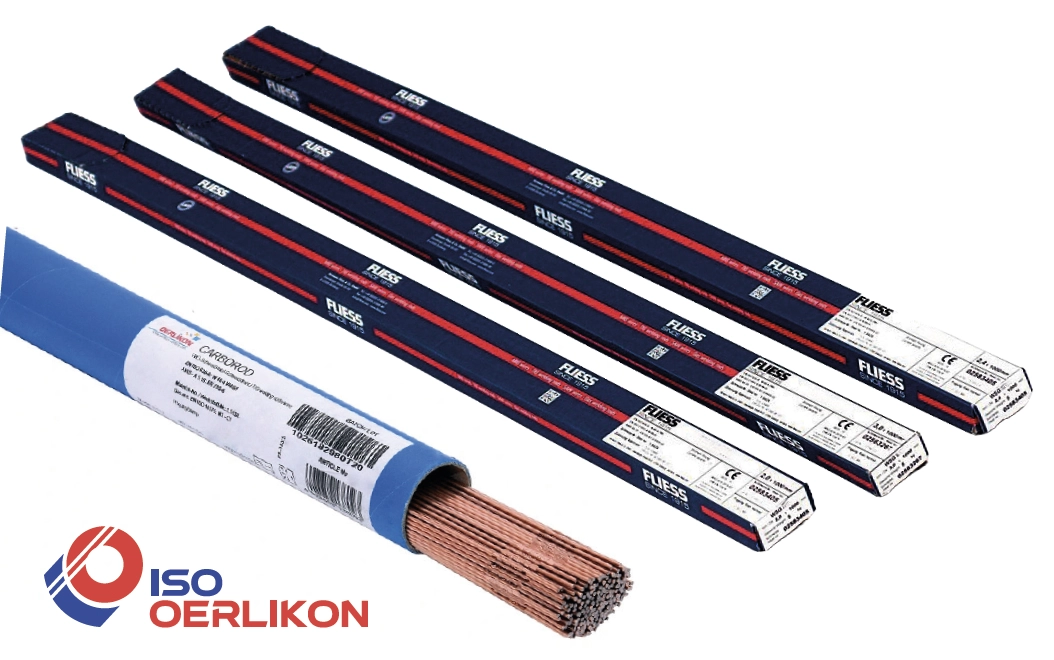

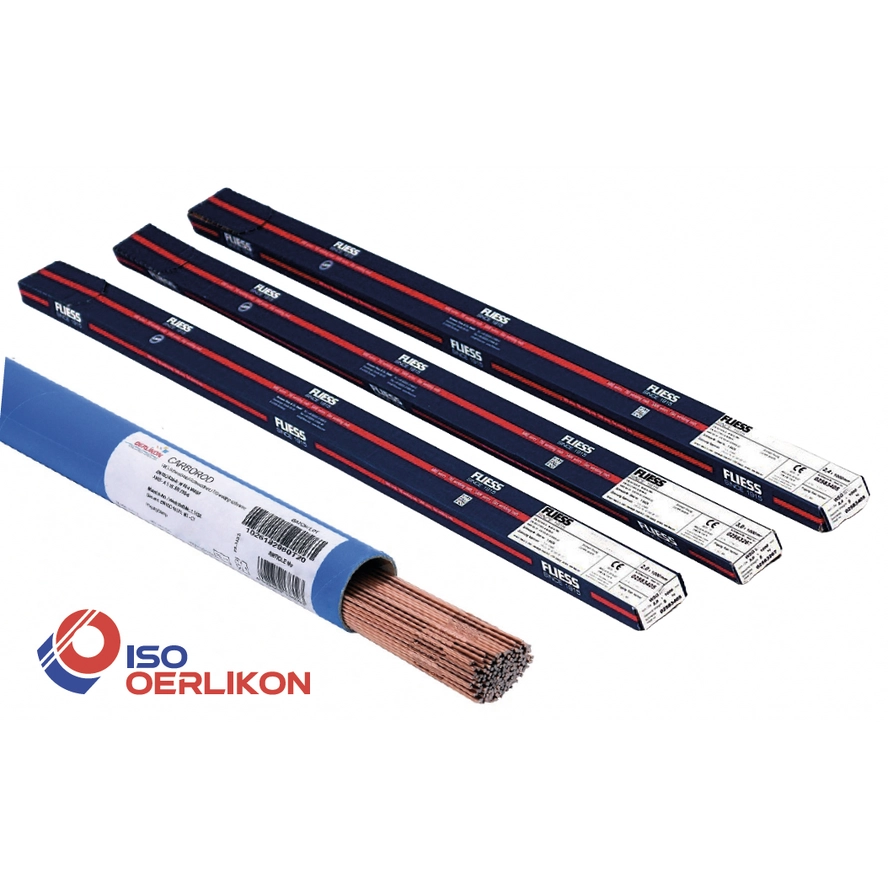

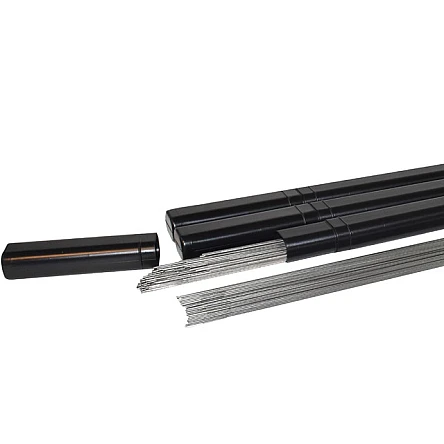

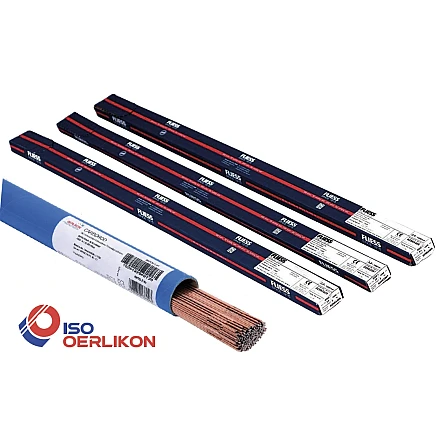

Oerlikon OERLIKON CARBOROD MO

WIG/TIG - Schweissstäbe
un- und niedriglegierte Stähle

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC -
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Normbezeichnung (EN IS0)21952-A: W Mo Si
  • AWSA5.28: ER 70S-A1
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Mn - Si - P - S - Mo

WIG-Schweißstab für warmfeste Kessel- und Rohrstähle des Typs 0,5 % Mo für Betriebstemperaturen bis 530°C.

Ab CHF 129.40

exkl. MwSt.

ProduktDurchmesserLängeVPEMengePreis Pro Pak

OERLIKON CARBOROD MO

Artikel-Nr W000283352
1.2 mm1000 mm
5 Kg
Pro Pak
CHF 147.35
Ab 5 Pak
CHF 125.25
Ab 20 Pak
CHF 110.51
Ab 50 Pak
CHF 88.41

OERLIKON CARBOROD MO

Artikel-Nr W000283353
1.6 mm1000 mm
5 Kg
Pro Pak
CHF 143.15
Ab 5 Pak
CHF 121.68
Ab 20 Pak
CHF 107.36
Ab 50 Pak
CHF 85.89

OERLIKON CARBOROD MO

Artikel-Nr W000283354
2.0 mm1000 mm
5 Kg
Pro Pak
CHF 137.35
Ab 5 Pak
CHF 116.75
Ab 20 Pak
CHF 103.01
Ab 50 Pak
CHF 82.41

OERLIKON CARBOROD MO

Artikel-Nr W000283355
2.4 mm1000 mm
5 Kg
Pro Pak
CHF 131.70
Ab 5 Pak
CHF 111.95
Ab 20 Pak
CHF 98.78
Ab 50 Pak
CHF 79.02

OERLIKON CARBOROD MO

Artikel-Nr W000283356
3.25 mm1000 mm
5 Kg
Pro Pak
CHF 129.40
Ab 5 Pak
CHF 109.99
Ab 20 Pak
CHF 97.05
Ab 50 Pak
CHF 77.64
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON CARBOROD MO - Schweissstäbe für un- und niedriglegierte Stähle

WIG-Schweißstab für warmfeste Kessel- und Rohrstähle des Typs 0,5 % Mo für Betriebstemperaturen bis 530 °C.

Technische Daten

General

Normbezeichnung (EN IS0)
21952-A: W Mo Si
AWS
A5.28: ER 70S-A1
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si - P - S - Mo

Schutzgase

Schutzgase
EN ISO 14175 : I1

Normbezeichnungen

EN IS0
21952-A: W Mo Si
EN IS0
636-A: W 2Mo
AWS
A5.28: ER 70S-A1

Zulassungen

TÜV
-

Chemische Zusammensetzung (typische Werte in %)

C
0.10
Mn
1.0
SI
0.6
P
≤ 0.020
S
≤ 0.020
Mo
0.5

Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 480
Zugfestigkeit (MPa)
≥ 550
Dehnung (%) A5 (%)
≥ 29
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 120
Kerbschlagarbeit ISO-V (J) -20 °C
≥ 47

Werkstoffe

  • S(P)235-S(P)460
  • 16Mo3
  • 15NiCuMoNb 5 (WB 36)
Trocken lagern.
