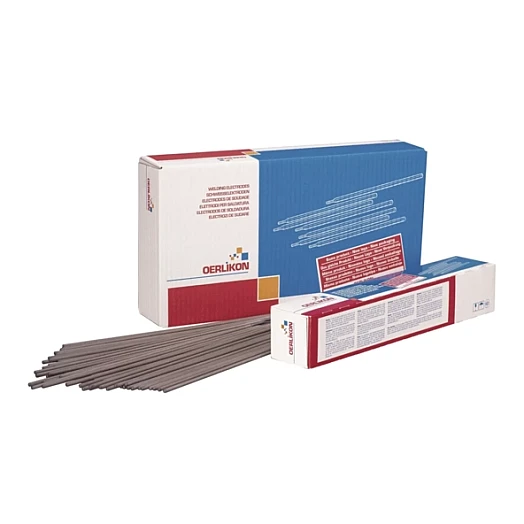

OERLIKON Clearinox E 316L VPMD
Stabelektroden für korrosions- und hitzebeständige Stähle
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- DC +
Rutil-umhüllte Doppelmantel-Elektrode zum Schweissen artähnlicher austenitischer Cr-Ni-Mo Stähle/Stahlgusssorten. Im Vergleich zu Standardelektroden um bis zu 40% reduzierte Rauchentwicklung und weniger Chrom VI im Schweissrauch (bis -60%) sorgen für bessere Arbeitsbedingungen für den Schweisser und in der Werkstatt. Vorteile in engen Räumen und bei eingeschränkter Absaugung. Ausgezeichnetes Zünden und Wiederzünden. Gutes Benetzen der Nahtflanken, gut lösbare Schlacke und feinschuppige Nahtoberfläche. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 400°C.
- Normbezeichnung (EN IS0)3581-A: E 19 12 3 L R 22
- AWSA5.4: E 316L-17
- Einteilungkorrosions- und hitzebeständige Stähle
- AnalyseC - Mn - Si - P - S - Cr - Ni - Mo - Ferrit
WhatsApp Beratung
| Produkt | Durchmesser | Länge | No name | No name | No name | No name | Menge | Preis Pro Pak |
|---|---|---|---|---|---|---|---|---|
OERLIKON Clearinox E 316L VPMDArtikel-Nr W000387159 | 2.5 mm | 300 mm | 70 - 90 A | 1.7 kg | 90 Stk. | Vsl/TBD | Pro Pak CHF 112.00 | |
OERLIKON Clearinox E 316L VPMDArtikel-Nr W000387160 | 3.25 mm | 350 mm | 100 - 120 A | 2.0 kg | 55 Stk. | Vsl/TBD | Pro Pak CHF 119.00 |
TBD = To be discontinued
MTO = Made to order
Legierungszuschlag
Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.
Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.
LEGIERUNGSZUSCHLAG
Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).
EXTRAS
Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.
GRUNDPREIS
Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.
Beschreibung
OERLIKON Clearinox E 316L - Stabelektroden für korrosions- und hitzebeständige Stähle
Rutil-umhüllte Doppelmantel-Elektrode zum Schweissen artähnlicher austenitischer Cr-Ni-Mo Stähle/Stahlgusssorten. Im Vergleich zu Standardelektroden um bis zu 40% reduzierte Rauchentwicklung und weniger Chrom VI im Schweissrauch (bis -60%) sorgen für bessere Arbeitsbedingungen für den Schweisser und in der Werkstatt. Vorteile in engen Räumen und bei eingeschränkter Absaugung. Ausgezeichnetes Zünden und Wiederzünden. Gutes Benetzen der Nahtflanken, gut lösbare Schlacke und feinschuppige Nahtoberfläche. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 400°C.
Technische Daten
General
Normbezeichnungen
Zulassungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes
Werkstoffe
- 1.4571 (X6CrNiMoTi17-12-2)
- 1.4583 (X10CrNiMoNb18-12)
- 1.4401 (X4CrNiMo17-12-2)
- 1.4435 (X2CrNiMo18-14-3)
- AISI 316L
