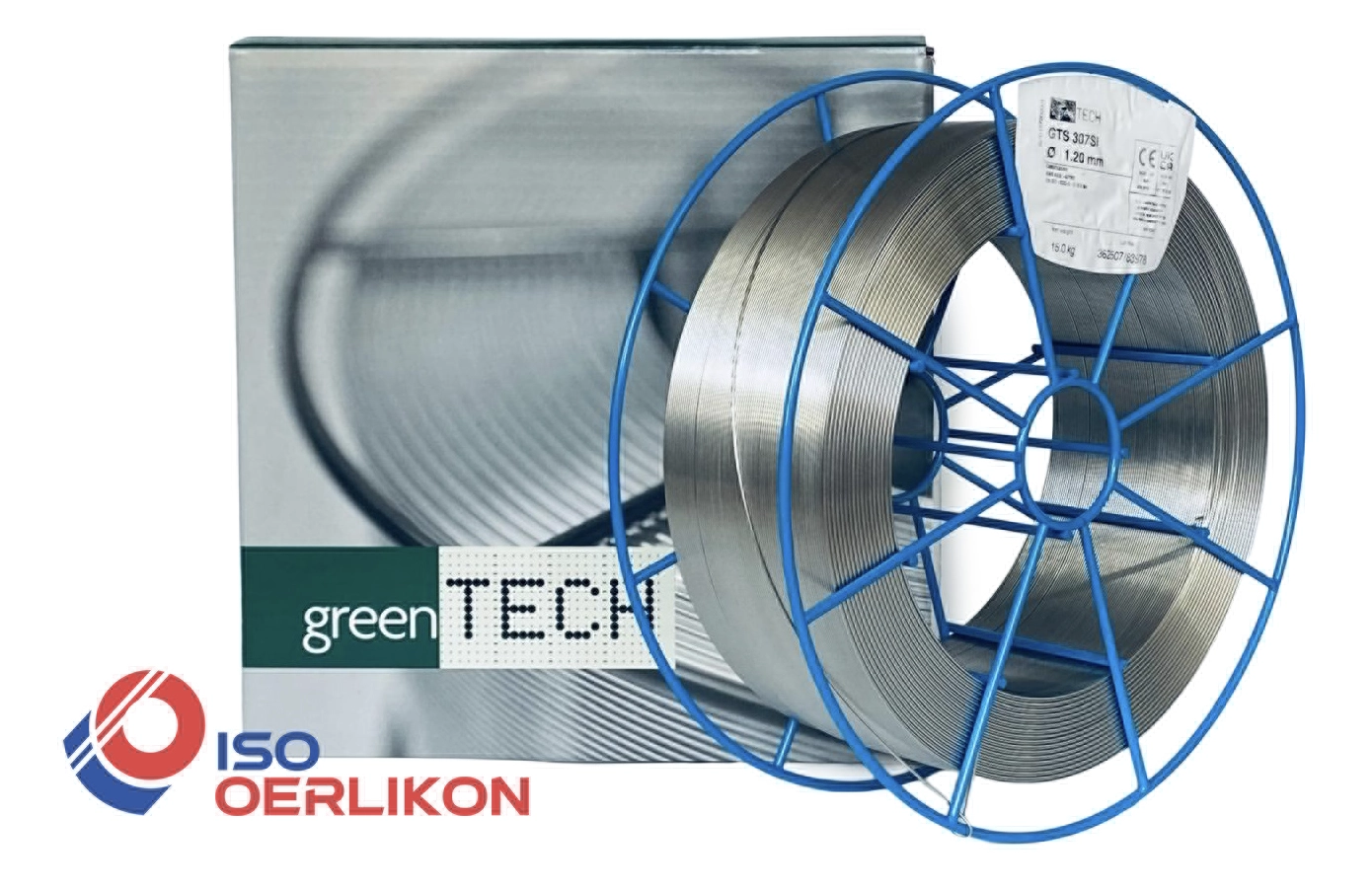

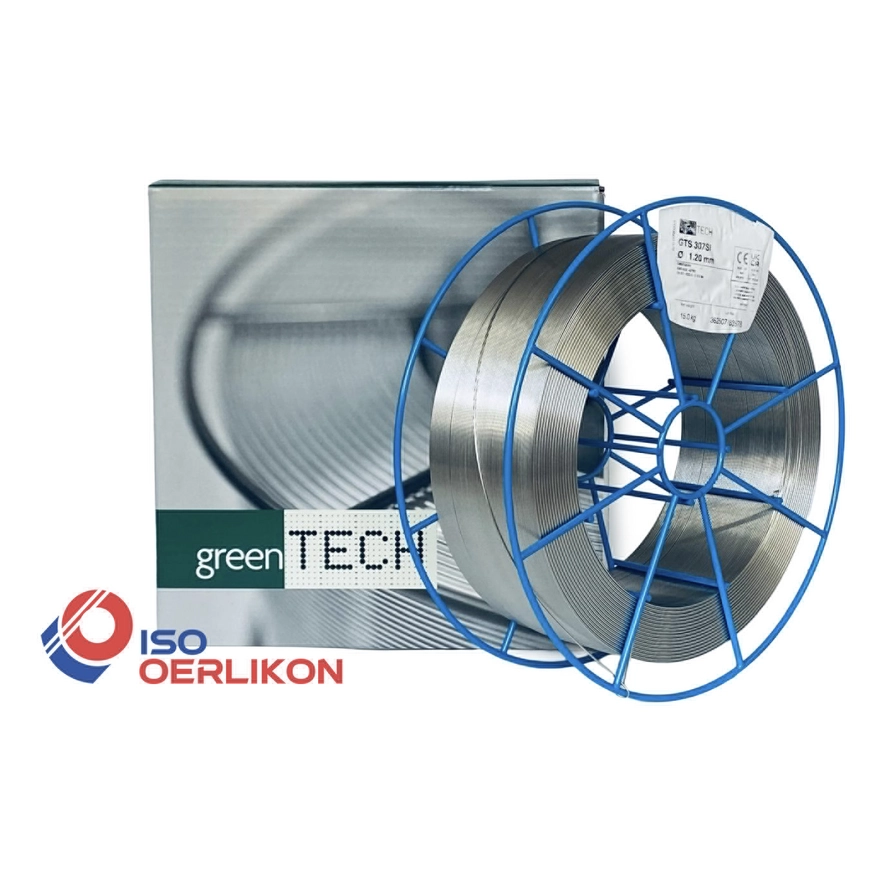

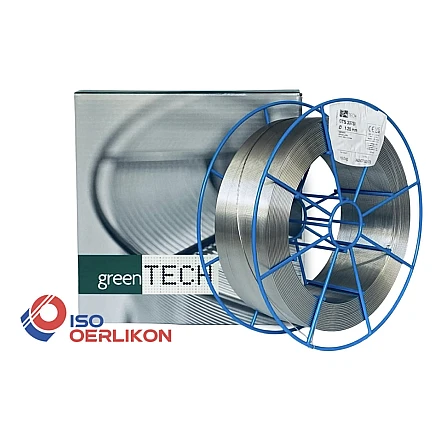

OERLIKON INERTFIL 308 H

MAG-Schweißen artähnlicher warmfester austenitischer Cr-Ni-Stähle/-Stahlgusssorten.

Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Artikel-Nr: W000283025
  • Normbezeichnung (EN IS0)14343-A: G 19 9 H
  • AWSA5.9: ER 308H
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si

Massivdrahtelektrode für das MAG-Schweißen artähnlicher warmfester austenitischer Cr-Ni-Stähle/-Stahlgusssorten. Warmfest bis 700 °C, zunderbeständig bis 800 °C. Niedriger Siliziumgehalt. Spritzarmer Werkstoffübergang im Kurz-, Sprüh- und Impulslichtbogen.

Ab CHF 569.10

ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Spule

OERLIKON INERTFIL 308H

Artikel-Nr W000283025
1.2 mm
15 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 569.10
Ab 10 Spule
CHF 455.28
Ab 30 Spule
CHF 341.46
Ab 63 Spule
CHF 227.64
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON INERTFIL 308H - Drahtelektroden für das Schutzgasschweissen korrosions- und hitzebeständige Stähle -

Massivdrahtelektrode für das MAG-Schweißen artähnlicher warmfester austenitischer Cr-Ni-Stähle/-Stahlgusssorten. Warmfest bis 700 °C, zunderbeständig bis 800 °C. Niedriger Siliziumgehalt. Spritzarmer Werkstoffübergang im Kurz-, Sprüh- und Impulslichtbogen.

Technische Daten

General

Normbezeichnung (EN IS0)
14343-A: G 19 9 H
AWS
A5.9: ER 308H
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si

Schutzgase

Schutzgase
EN ISO 14175 : M12, M13

Normbezeichnungen

EN IS0
14343-A: G 19 9 H
AWS
A5.9: ER 308H

Chemische Zusammensetzung (typische Werte in %)

C
0.060
Mn
1.9
SI
0.5
P
≤ 0.020
S
≤ 0.020
Cr
20.0
Ni
10.0

Mechanische Eigenschaften des reinen Schweissgutes

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 350
Zugfestigkeit (MPa)
≥ 550
Dehnung (%) A5 (%)
≥ 35
Kerbschlagarbeit ISO-V (J) +20 °C
> 70
Kerbschlagarbeit ISO-V (J) -10 °C
≥ 32

Vorteile

  • Gute Zündeigenschaften
  • Optimierte Schweißeigenschaften
  • Lichtbogenstabilität

Werkstoffe

  • AISI 304H
  • 1.4948 (X6CrNi18-10)
  • 1.4310 (X10CrNi18-8)
Trocken lagern
