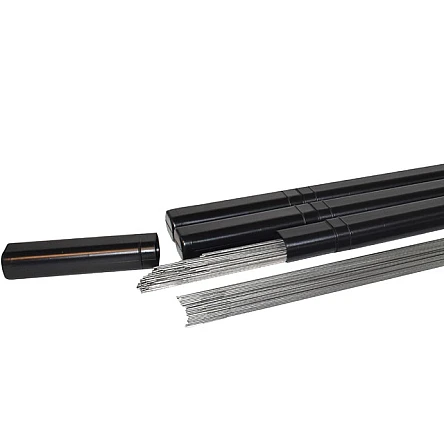

OERLIKON OE-G III

Gasschweißstäbe
un- und niedriglegierte Stähle

Schweissposition - Stromart - Polung
PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon
  • Artikel-Nr: 65000848
  • Normbezeichnung (EN)12536: OIII
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Mn - Si

Gasschweißstab für das Verbindungsschweißen von Blechen und Rohren im Behälter- und Rohrleitungsbau. Zähflüssiges Schweißbad und gute Spaltüberbrückbarkeit.

Ab CHF 397.00

ProduktDurchmesserLängeVPEMengePreis Pro Pak

OERLIKON OE-G III

Artikel-Nr 65000848
2.0 mm1000 mm
25 Kg
Pro Pak
CHF 419.50
Ab 5 Pak
CHF 356.58
Ab 20 Pak
CHF 314.63
Ab 50 Pak
CHF 251.70

OERLIKON OE-G III

Artikel-Nr 65000849
2.5 mm1000 mm
25 Kg
Pro Pak
CHF 401.50
Ab 5 Pak
CHF 341.28
Ab 20 Pak
CHF 301.13
Ab 50 Pak
CHF 240.90

OERLIKON OE-G III

Artikel-Nr 65000850
3.0 mm1000 mm
25 Kg
Pro Pak
CHF 397.00
Ab 5 Pak
CHF 337.45
Ab 20 Pak
CHF 297.75
Ab 50 Pak
CHF 238.20
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wider.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

OERLIKON OE-G III - Gasschweißstäbe für un- und niedriglegierte Stähle

Gasschweißstab für das Verbindungsschweißen von Blechen und Rohren im Behälter- und Rohrleitungsbau. Zähflüssiges Schweißbad und gute Spaltüberbrückbarkeit.

Technische Daten

General

Normbezeichnung (EN)
12536: OIII
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si

Normbezeichnungen

EN
12536: OIII

Zulassungen

DB
-
TÜV
-

Chemische Zusammensetzung (typische Werte in %)

C
0.08
Mn
1.0
SI
0.1
P
≤ 0.025
S
≤ 0.025
Ni
0.45

Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 310
Zugfestigkeit (MPa)
400 - 460
Dehnung (%) A5 (%)
≥ 22
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 47

Werkstoffe

  • S235-S275
  • P235-P295
Trocken lagern.
