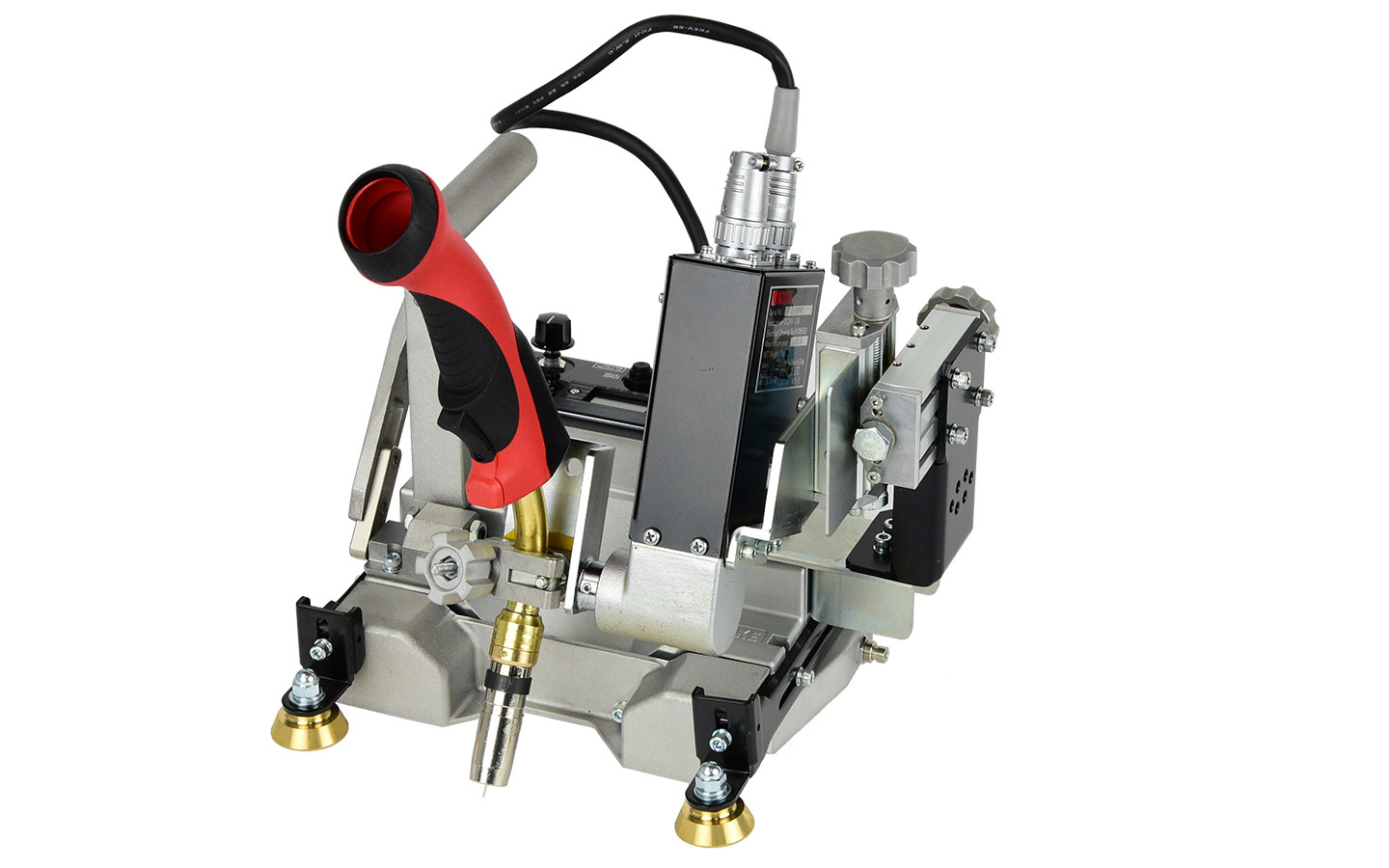

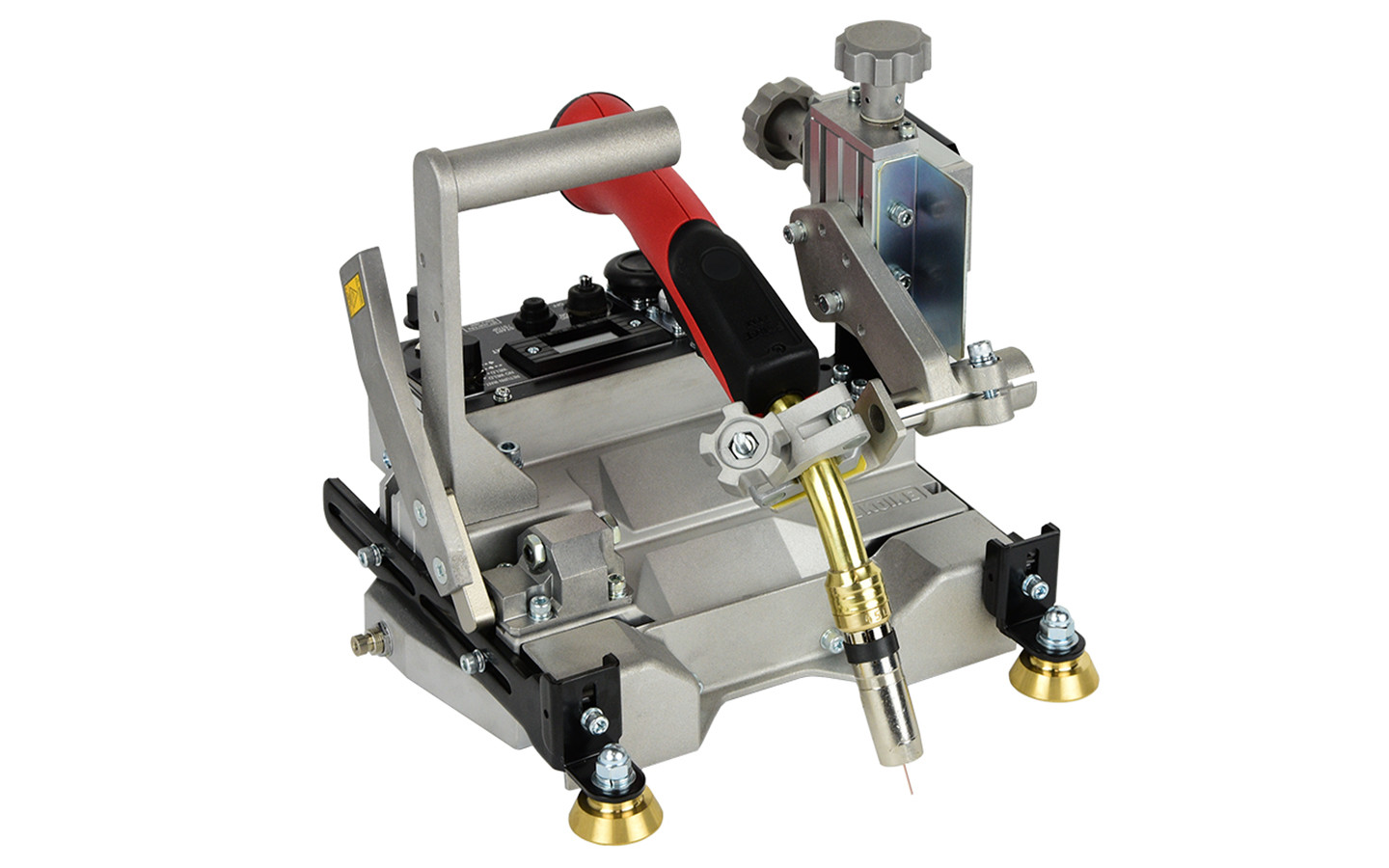

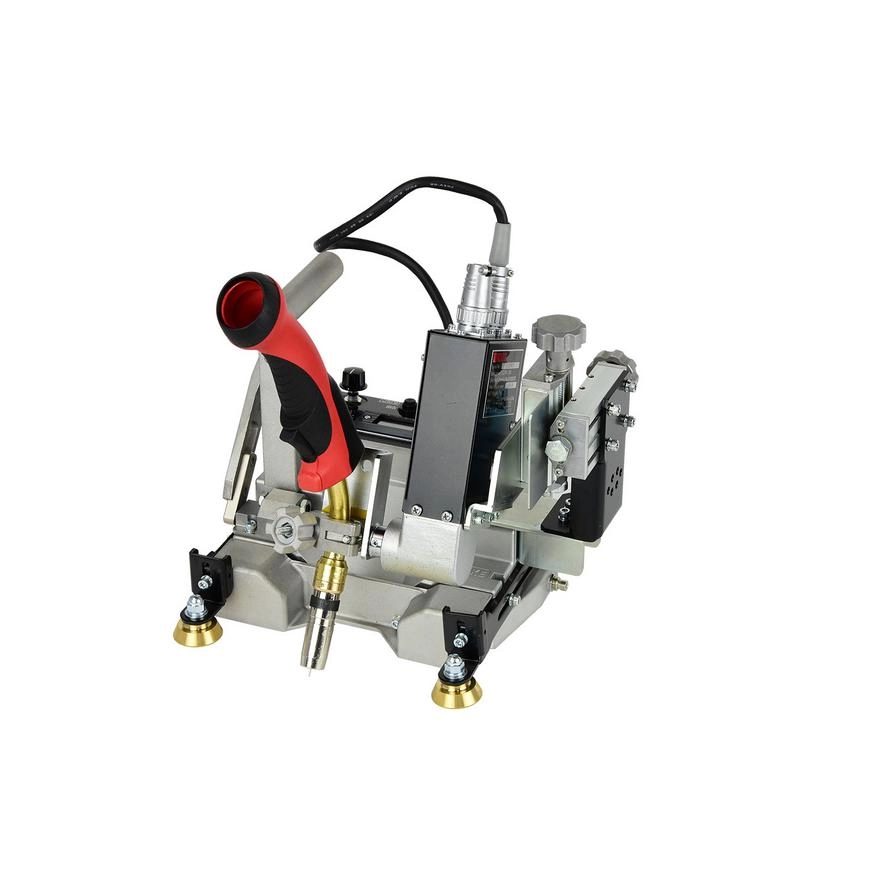

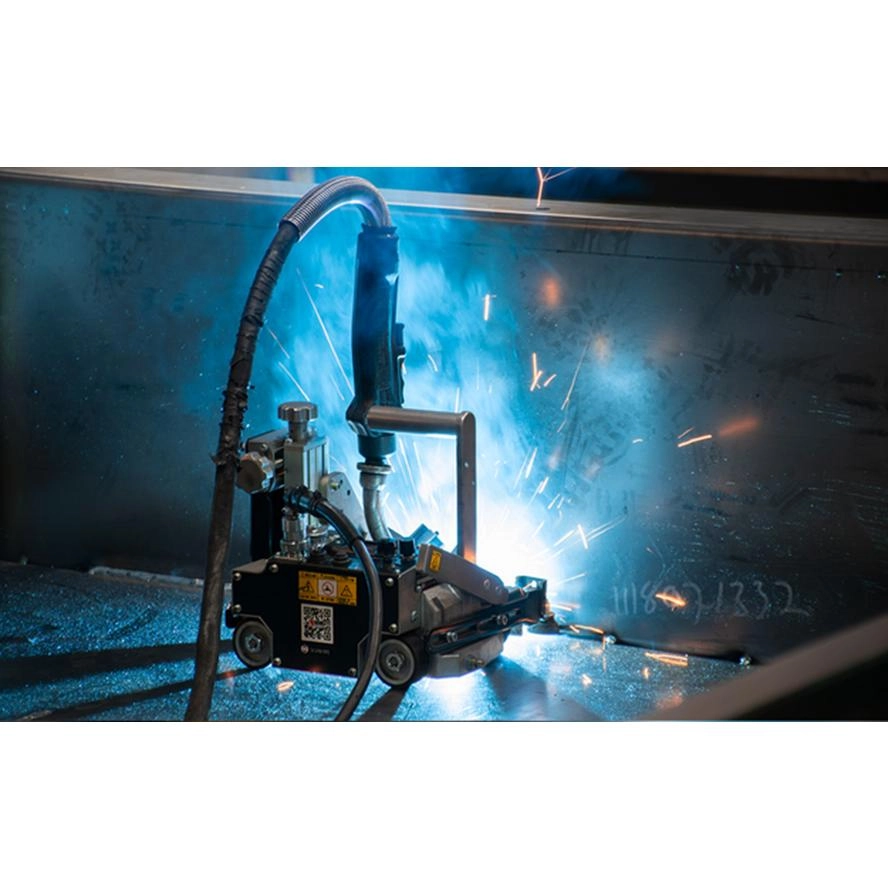

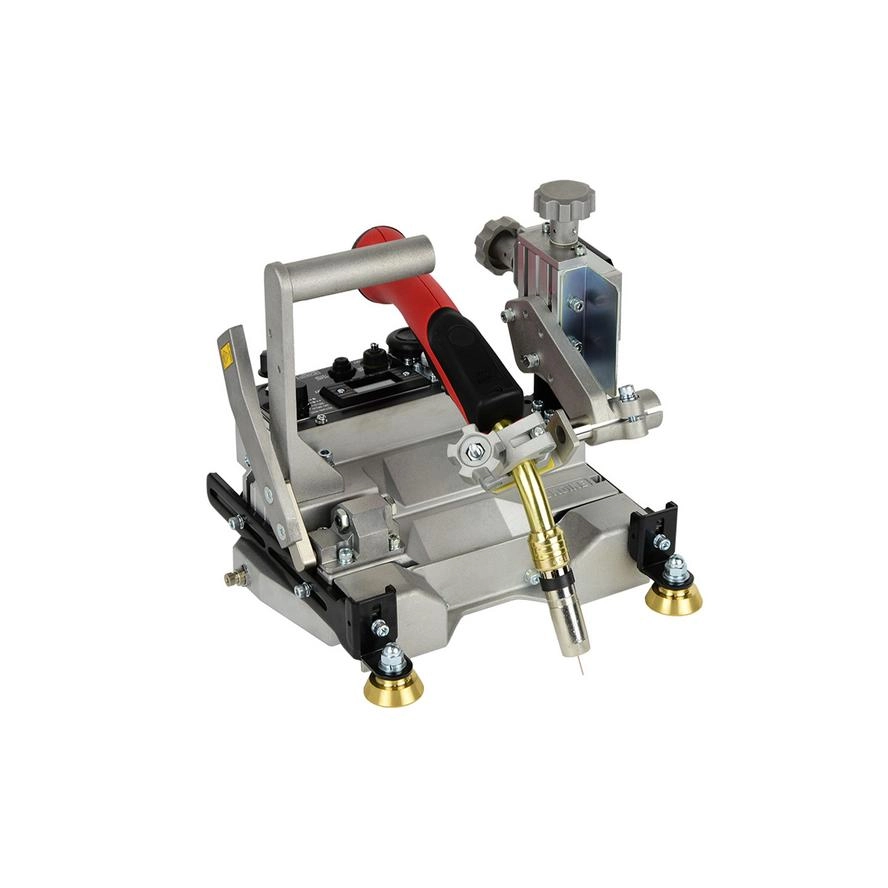

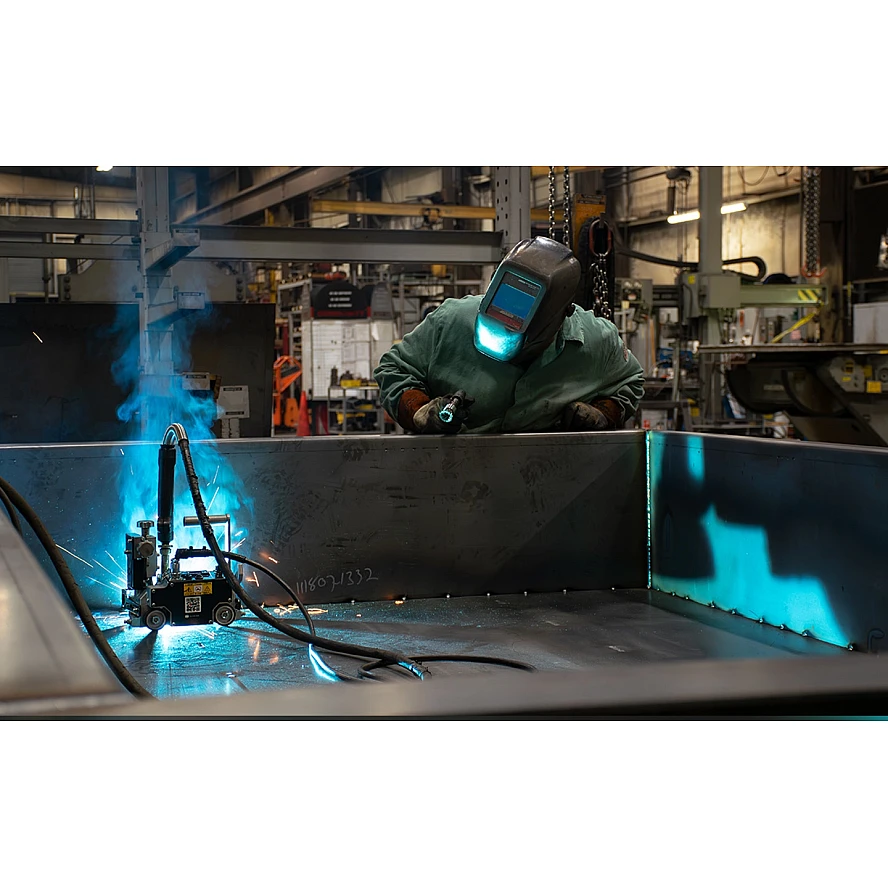

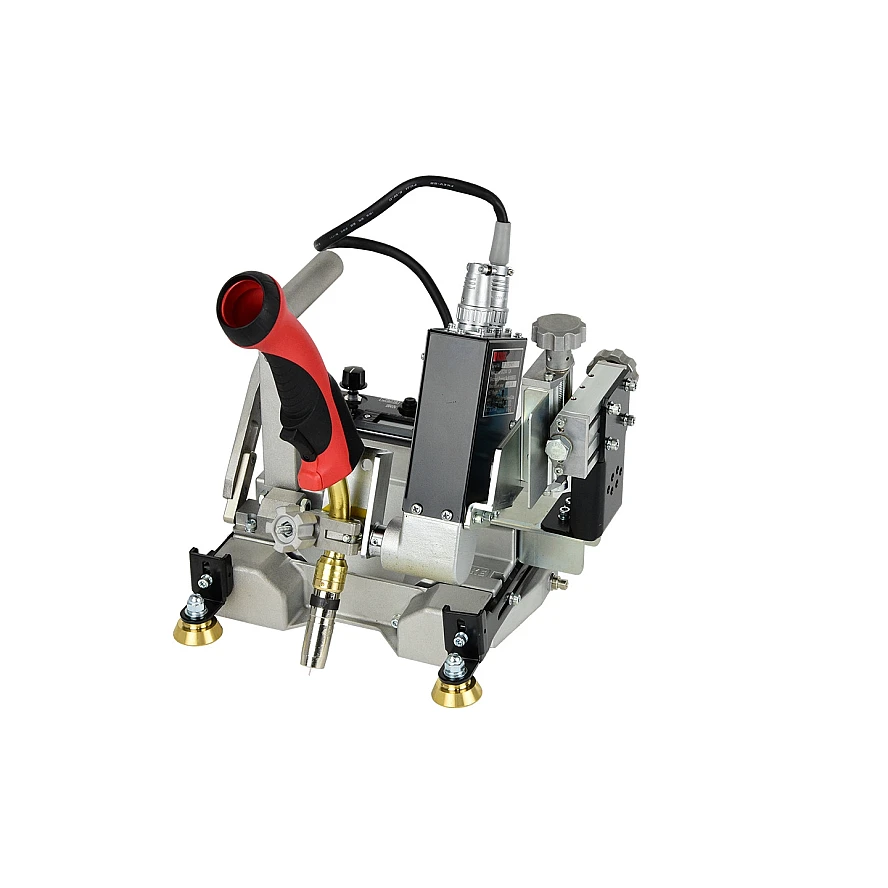

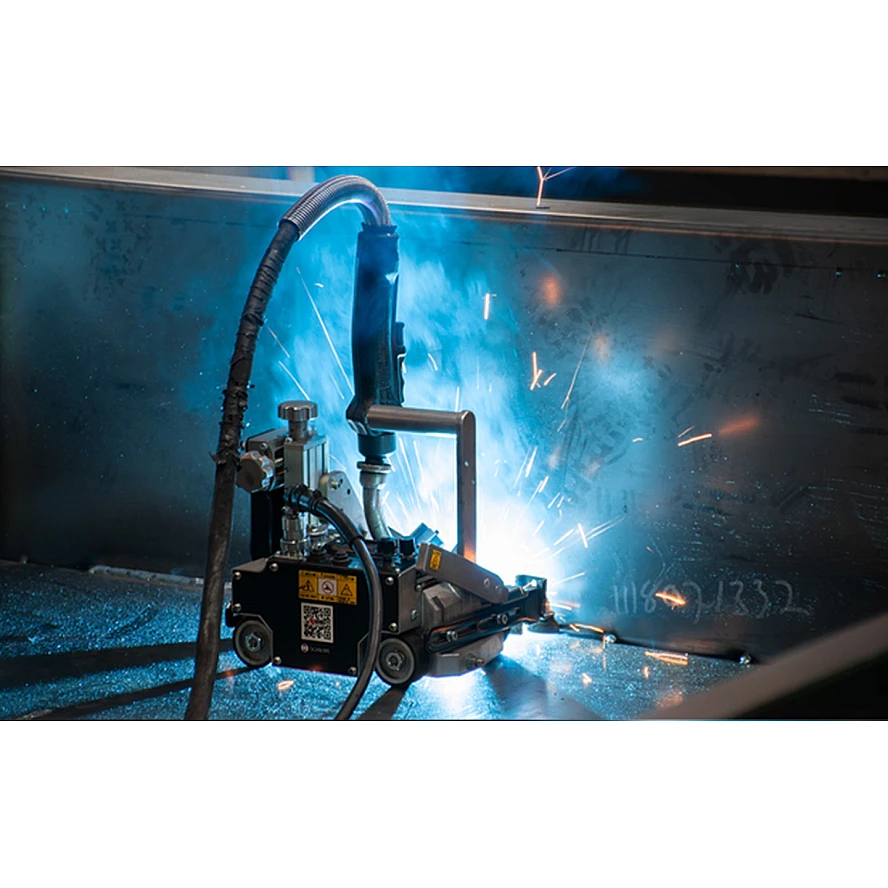

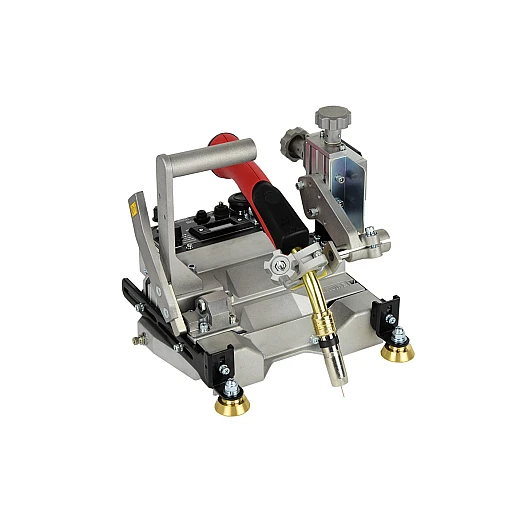

Koike WEL-HANDY MINI NEXT

Robuster Schweißtraktor für die mobile Mechanisierung von Kehlnähten

Der Wel-Handy Mini Next von Koike stellt eine hocheffiziente, mobile Systemlösung zur mechanisierten Führung von Schweißbrennern bei langen, kontinuierlichen Längs- und Kehnähten dar. Als kompakter Schweißwagen entlastet das System das Bedienpersonal von monotonen Arbeitsgängen und bringt die Präzision einer automatischen Bewegung direkt in den Fertigungsalltag. Ein integrierter Permanentmagnet sorgt für eine extrem hohe Haftkraft auf ferromagnetischen Oberflächen, wodurch der Traktor eine stabile Spurführung und gleichmäßige Verfahrbewegungen ohne zusätzliche Führungsschienen garantiert.

Der mechanische Aufbau zeichnet sich durch ein extrem leichtes, thermisch isoliertes Aluminiumgehäuse aus, das speziell für den rauen Werkstatt- und Baustellenalltag entwickelt wurde. Der Antrieb erfolgt über einen verschleißfreien Elektromotor, der eine präzise digitale Regelung der Verfahrgeschwindigkeit erlaubt. Dank des flexibel einstellbaren Brennerhalters lassen sich gängige Brennergeometrien werkzeuglos einspannen und exakt zur Schweißfuge ausrichten. Das System optimiert automatisierte Prozesse signifikant, indem es durch die konstante Geschwindigkeit eine gleichmäßige Flankenbenetzung sichert und die Gefahr von Einbrandkerben effektiv minimiert.

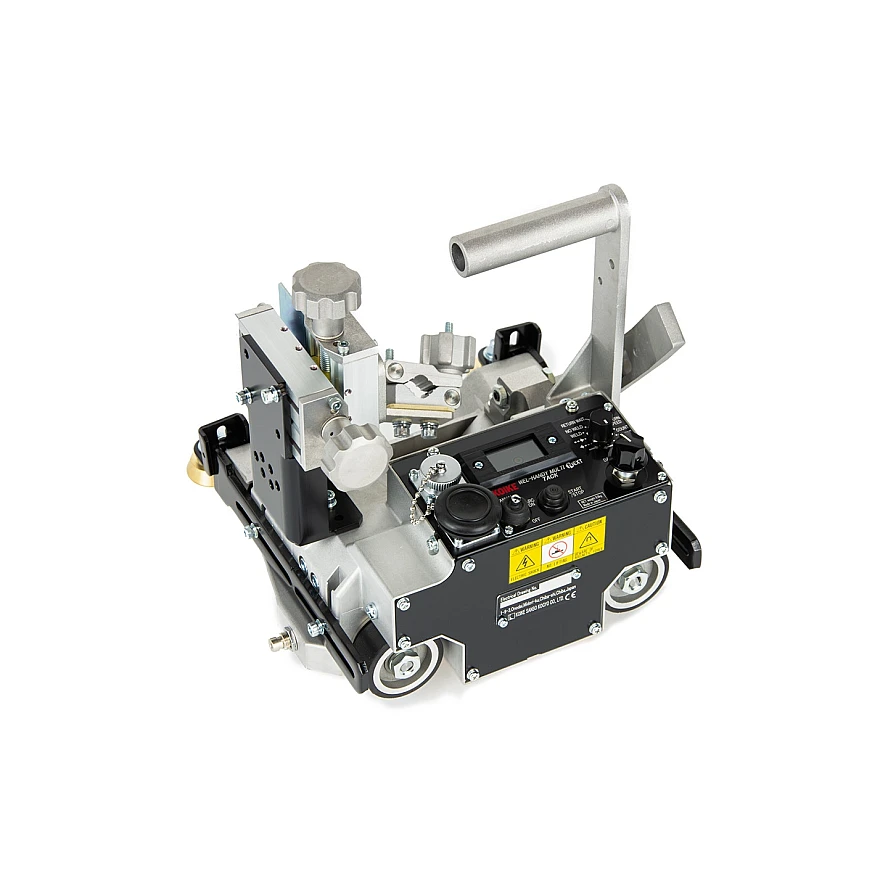

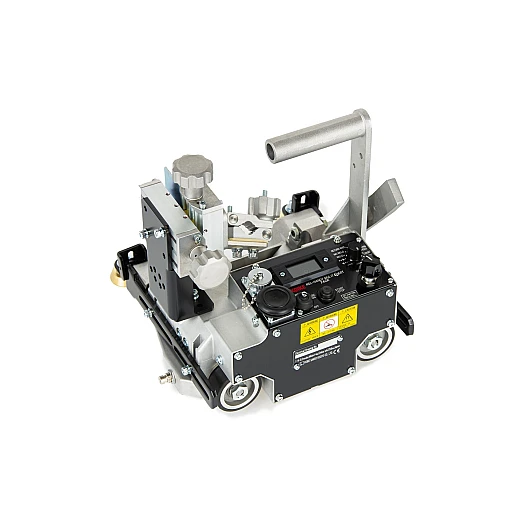

Die Steuerung des Systems läuft über ein intuitiv gestaltetes Bedienpanel direkt an der Oberseite des Schweißtraktors. Über eine integrierte Endabschaltung stoppt das System automatisch am Ende des Bauteils, sobald der Kontakthebel aktiviert wird, was die Prozesssicherheit im automatischen Zyklus erhöht. Die unkomplizierte Struktur des Systems ermöglicht eine schnelle Inbetriebnahme und werkzeuglose Montage, sodass Rüstzeiten drastisch verkürzt und die Gesamteffizienz in der Fertigungsautomation nachhaltig gesteigert werden.

Funktionen

• Ein Modell mit Pendelschweissen
  Wel-Handy Multi NEXT: Gerade- und Heftschweissen
  Wel-Handy Multi NEXT: Gerade-, Heft- und Pendelschweissen (option).
• Endschalterfunktion
• Automatisches Abschalten nach den Schweißarbeiten. Endschalter können auch verwendet werden, um die Startposition der Maschine einzustellen. (Patent angemeldet)
• Encoder-Antriebsmotor und Steuerung
  Gewährleistet eine präzise Geschwindigkeitsregelung während des Schweißens.
• Pendelschweissen mit optionalem Pendeleinheit
  Parameter Pendelschweissen ist während des Schweißens einstellbar. Einfache Bedienung mit Drehknopf.
• Gerade, Heftschweißen und Weben mit demselben Wagen
• Zuverlässigkeit, Robustheit und Langlebigkeit

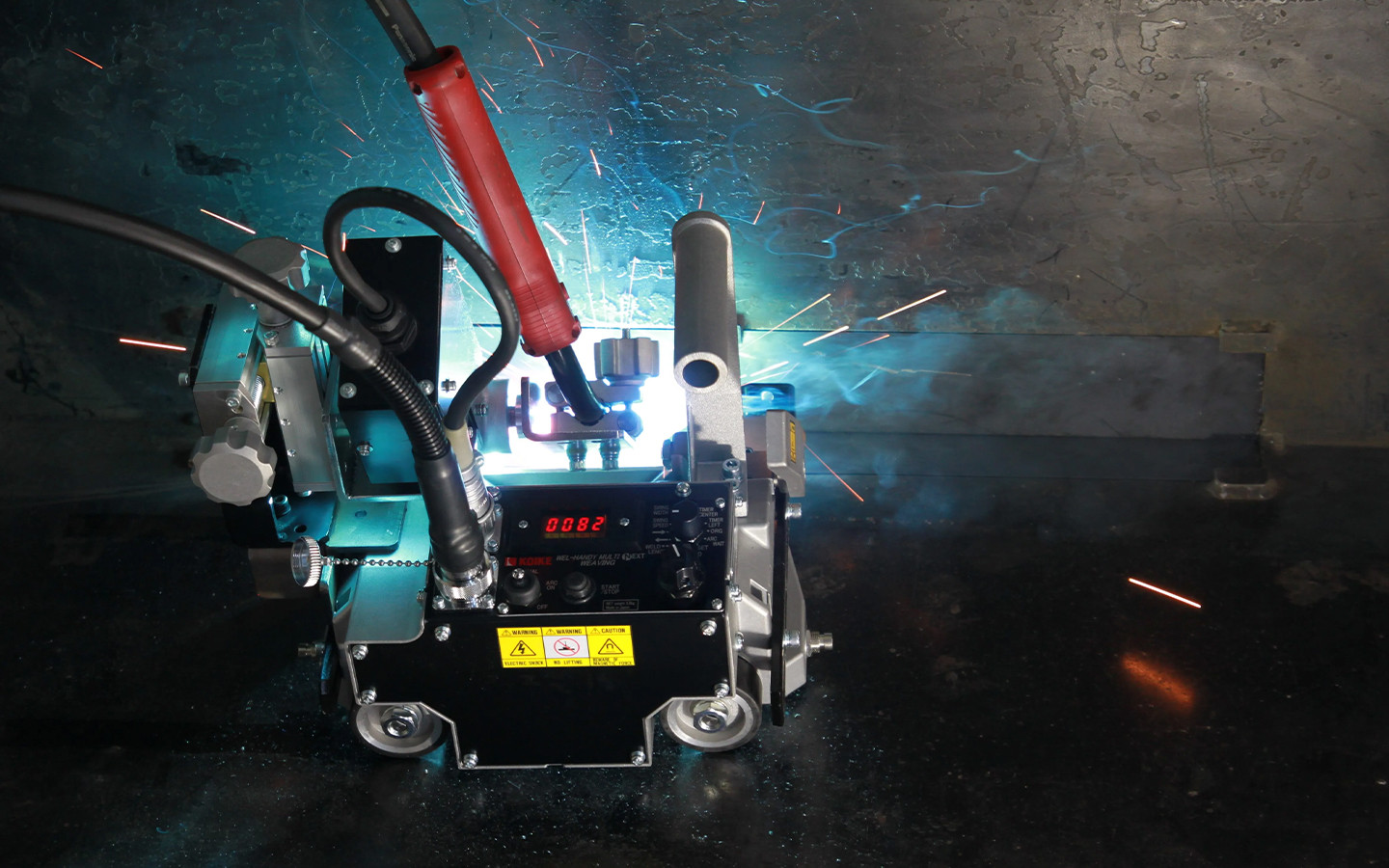

Digitale LED-Anzeige

Ermöglicht eine genaue und präzise Parametereingabe. Ermöglicht jedem Schweißer, unabhängig von seiner Erfahrung die gleichen Parameter zu verwenden. Sichtbar bei schlechten Lichtverhältnissen.

Robustes Getriebe mit hohem zulässigem Drehmoment

Das neu gestaltete langlebige Getriebe bietet ein 1,5-mal höheres zulässiges Drehmoment als das Vorgängermodell und verlängert die Lebensdauer noch länger.

50kg Dauermagnet

Die starke Traktionskraft des integrierten 50-kg-Permanentmagneten sorgt für eine stabile Bewegung, unabhängig von der Schweißposition der Maschine.

Drehbares Datenrad

Hauptkomponente zum Einstellen von Parametern. Reduziert den Zeitaufwand für die Einrichtung der richtigen Maschinensteuerung.







Führungsrollen

Mehrzweck-Führungsrollen ermöglichen mehr Flexibilität. Führungsrollen können in verschiedene Positionen der Maschine oder dahinter gedreht, fallen gelassen oder gedreht werden. Die Zusammensetzung der Messingwalze reduziert aufgrund ihrer natürlichen Kühleigenschaften die Hitzeeinwirkung und die Bildung von Spritzern.

Brennerklemme mit Schnellverschluss

Ermöglicht die Aufnahme einer Vielzahl von Schweißbrennern. Klemmdurchmesserbereich von 15 mm bis 23 mm. Extra schwere Rippen am Spannknopf ermöglichen ein hohes Drehmoment mit behandschuhten Händen.

Endschalter

Befindet sich an beiden Enden der Maschine. Wird verwendet, um die Maschine und die Schweißstromversorgung gleichzeitig auszuschalten. Inklusive „Jog-to-Point-Technologie“, einfach den Endschalter in die gewünschte Fahrtrichtung drücken und die Maschine fährt in die gewünschte Startposition.

Glatter Kreuzschlitten

Eine leichtgängige Kugelumlaufspindel wird verwendet, um Unregelmäßigkeiten beim Ändern von Schweißhöhe und -abstand zu reduzieren. Schwere gerippte Knöpfe ermöglichen ein hohes Drehmoment mit behandschuhten Händen.
